中联SC200-200施工升降机使用说明书2012011...

，使吊笼停止运作，以保证升降机安全。安
全保护装置如下图示：
-9-
SC200/200 施工升降机说明书
1、顶门限位开关 2、单双吊笼门限位开关 3、上、下限位开关 4、上、下极限限位开关 5、安全器开关 6、环式重量限制器
（1） 顶门限位开关 当笼顶有人作业时，如果顶门开启，则吊笼无法运行。
变型更新代号：用 A、B、C…表示 主参数代号：额定载重量×10-1Kg 特性代号：D—有对重（无对重省略） 型式代号：C—齿轮齿条式 类组代号：S—施工升降机 注：主参数代号包括两个吊笼的额定载重量代号，如为单吊笼，只标注一个主参数代号。
-1-
SC200/200 施工升降机说明书
例 1：SCD120 表示单吊笼、额定载重量 1200Kg、有对重的齿轮齿条式施工升降机。
-8-
SC200/200 施工升降机说明书
滑车系统
电器设备 1、 电控箱 2、操纵台 3、电缆 4、电源箱 5、坠落试验专用按钮盒
11、电器设备
升降机的主要电气装备如上图所示，包括有电源箱、电控箱、操作台及安全保护装置等组成，每个
吊笼有一套独立的电气装备，由于施工升降机应定期对安全装置进行试验，每台施工升降机还配备专用
它用途。 （8） 拆、装所需工具或安装拆下的螺栓、螺母、垫圈等要放置在工具箱或木箱里，以防滑落伤
人。 （9） 吊装导轨架挂钩必须平稳牢固，导轨架与支撑架立管柱等放置要平稳，以防吊笼运行时伤
人。 2、 基础设置： 升降机基础应制成钢筋混凝土基础，应能承受升降机作业最不利条件下的的全部载荷。 （1）基础施工技术要求： A：升降机基础下的地面承载能力不得小于 0.15Mpa； B：基础的承载能力不得小于 P。 P=（底架自重＋吊笼自重＋机构自重＋导轨架自重＋载荷）×2.1 C：基础内钢筋网：直径Φ10，间距 200mm； D：中央混凝土基础的重量不小于 3.7t； E：地锚螺栓 8 个，详见基础图。 F：中央基础容易积水，必须设置有效的排水措施。 3、底架、围栏和吊笼安装： （1）将底架放置在基础上，在底架上安装 3 节导轨架（最下面一节导轨架没有齿条，连接螺栓 预紧力矩 640N.m），用经纬仪或铅坠测量导轨架的垂直度，保证其垂直度公差值小于 2 节导轨架高 度的 1/1000，调整完毕后用混凝土将地锚螺栓浇筑在基础上的预留孔内，待混凝土凝固后将地锚螺

一、实用文档之"概论及特点"SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。

它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。

是现代建筑施工最理性的垂直运输设备。

由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。

具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。

设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。

2．组合式设计。

经过不同搭配，可组合出不同速度、不同起重量的升降机。

产品的标准型、实用性及其通用化程度大大提高。

3．运行平稳、乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。

使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。

二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。

缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。

SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。

缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。

三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。

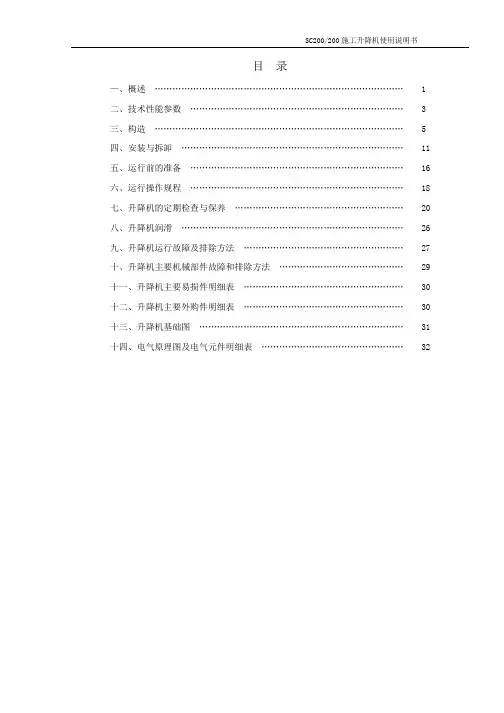

使用说明书目录一．概述及特点 (2)二．性能参数表 (3)三．构造原理简介 (3)四．升降机的安装 (16)五升降机使用之前 (27)六．升降机的操作 (28)七．升降机的润滑 (29)八．升降机的保养和维修 (30)九．调整及磨损极限 (38)十．吊笼坠落试验 (42)十一．安全器的复位 (43)十二．升降机的拆卸 (45)十三．电气系统 (47)十四．电气及机械常见故障与分析 (50)十五.易损件清单 (51)一．概述及特点SC200/200施工升降机是北京环球创业建筑机械制造有限公司最新设计推出的新一代施工升降机产品。

它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。

是现代建筑施工最理想的垂直运输设备。

由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点。

本机具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1.安全保护装置齐全、可靠。

设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。

2.组合式设计，经过不同搭配，可组合出不同速度、不同起重量的升降机规格。

产品的标准性、实用性及其通用化程度大大提高。

3.运行平稳、乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。

使用本机是您明智选择，该产品定能成为您现代化施工的得力助手，为您提高施工效率。

二．性能参数表表一性能参数表序号项目单位参数备注1额定载重量kg20002额定提升速度m/min333最大提升高度m1504吊笼内空（长×宽）m×m 3.0×1.35吊笼内部高度m 2.56启动电流A2707工作电流A708电机功率KW11×3FC=25%9标准节重量kg14010整机自重t20H=150m11安全器型号SAJ40-1.2A三．构造原理简介本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、电动起重机等（见图一）。

xxxxxxx有限公司——SC施工升降机说明书

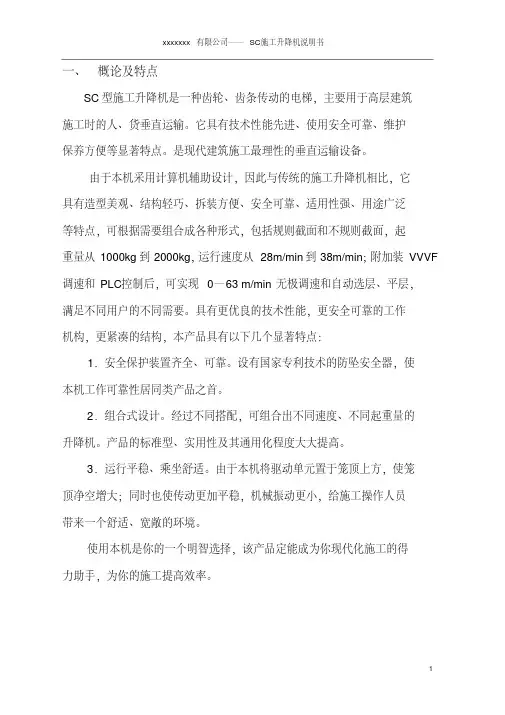

一、概论及特点
SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑
施工时的人、货垂直运输。

它具有技术性能先进、使用安全可靠、维护
保养方便等显著特点。

是现代建筑施工最理性的垂直运输设备。

由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它
具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛
等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起
重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF 调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，
满足不同用户的不同需要。

具有更优良的技术性能，更安全可靠的工作
机构，更紧凑的结构，本产品具有以下几个显著特点：
1．安全保护装置齐全、可靠。

设有国家专利技术的防坠安全器，使
本机工作可靠性居同类产品之首。

2．组合式设计。

经过不同搭配，可组合出不同速度、不同起重量的
升降机。

产品的标准型、实用性及其通用化程度大大提高。

3．运行平稳、乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼
顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员
带来一个舒适、宽敞的环境。

使用本机是你的一个明智选择，该产品定能成为你现代化施工的得
力助手，为你的施工提高效率。

1。
