SC200施工升降机基础施工方案

  • 格式：doc
  • 大小：666.00 KB
  • 文档页数：14

目录一、编制依据 (2)二、工程概况 (3)三、施工升降机基础 (5)一、SC型施工升降机基础 .......................................... 错误!未定义书签。

（一）、安装前准备 (5)（二）、本工程升降机基础设计 (9)附施工升降梯基础定位图 ...... 错误!未定义书签。

附施工升降梯平面图 .............. 错误!未定义书签。

SC200施工升降机基础施工方案第一章、编制依据本方案主要依据施工图纸及以下规范及参考文献编制:《施工升降机》（GB/T10054-2005）《施工升降机安全规则》（GB10055-2007）《建筑地基基础设计规范》（GB50007-2010）《混凝土结构设计规范》（GB 50010-2010）中联重科建筑起重机械分公司SC200/200施工梯安装使用说明书；第二章工程概况1.工程概况1.1、项目名称：湛江寰儒大厦工程1.2、工程概况:本项目用地面积5266.26平方米，规划净用地面积:4709.5平方米，用地呈长方形状(略带弧形).用地东南面紧临城市主干道北桥路，东北面毗邻环北路，西南面毗邻北桥二横路，西北面为居民住宅。

工程总建筑面积为29642.41平方米，计算容积率建筑面积为21187.04平方米，容积率为4.5，设有6789.96平方米的两层地下车库，地下地上总共可停小汽车195辆，建筑地下室2层，地上1-2层为临街商业裙楼，3层为架空层，4-23层为2幢住宅塔楼，建筑总高度这80.6M。

为了满足施工要求，拟安装中联重科股份有限公司SC200/200施工梯1台1.3、设计情况：因整个建筑物的最大高度为80.6m。

现设计采用安装1台SC200/200施工升降机，用于1-2栋建筑结构中间施工。

型号为SC200/200-2。

其中在K-F交17-18轴段；所有的设计均以施工升降机的中心线为准。

整个施工升降机的搭设安装最终高度为78.4m。

1.4、SC200/200-2施工升降机情况：SC型施工升降机是一种靠齿轮条传动的施工梯，主要用于高层建筑施工的人、货动输，整机的工作级别为A6。

这种施工升降机安装拆卸非常方便，并可随着建筑物的增高而增高。

SC型施工升降机是一种非常可靠的电气和机械安全系统，是建筑施工中安全、高校的垂直运输设备。

该施工升降机传动机构具有双电机驱动和三电机驱动两种型式，可外挂亦可内置，任由用户选择，每台电机均装有直流电磁制动器，且制动摩擦副具有自动跟踪、调整制动间隙的功能，从而改善了制动性能，使其平衡可靠。

2.1、型号编制说明: 符号S表示施工升降机，C表示齿条型式SC200/200表示双笼，三电机驱动，每个吊笼载重量为2000㎏的施工升降机。

2.2、主要技术参数主要性能参数见表2-1 表2-1本工程采用SC200/200施工升降机，技术参数详见上表。

3. 工期计划及施工设备情况3.1.施工工期：整个工程的施工工期计划在2014年11月28日～2015年7月20日完成，施工升降机的安装计划为1-2栋施工至十层时安装，施工期间注意其附墙杆预埋件的安装埋设；整个施工升降机的安装计划在2014年11月下旬左右。

第三章施工升降机基础一、SC型施工升降机基础安装安装前，必须熟悉SC型施工升降机的性能，具体技术参数以确保安装安全顺利，根据SC型施工升降机基础的安装要求，其施工程序如下。

（一）安装前的准备1、基础制作：①根据SC型施工升降机吊笼规格及ⅡD型附墙安装要求，按“使用说明书”并结合工地实际情况，选择施工升降机的安装位置，按相应技术要求由土建单位设计制作升降机基础，要在基础平台能承受总自重2倍以上的静压力，并应有排水设施。

A降机的基础应满足《GJJ安装方案》中的各项要求。

此外，还必须符合安全法规。

B基础所承受的载荷不得小于P。

C基础周围必须有良好的排水措施。

总自重G计算：G＝吊笼重量+外笼重量+导轨架总重量+载重重量（Kg）基础承载P计算:（考虑运行中的动载、自重误差及风载对基础的影响,取系数n＝2）P =G×n（Kg）∵ 1 Kg = 0.0098 kN∴P = G×2×0.0098= G×0.02 kN例: SC200/200型升降机,高度为78.4米,ⅡD型附墙架。

（下面重量参见《施工升降机主要技术参数表》）吊笼重(双笼): 2×2200 Kg外笼重: 1480 Kg导轨架重:51×150 Kg (标准节每节重150Kg , 高1.5米，总共51节)载重重: 2×2000 Kg注：1、吊笼重已包括传动机构的重量。

2、附墙架等其它配件重量忽略不计。

总自重G=2×2200+1480+150×51+2×2000=17530KgP=G×0.02KN=17530×0.02kN=350.6KN按能承受最大压力﹥350.6KN 制作的基础,则符合该升降机的使用要求.②确定升降机安装位置,详见施工平面布置图。

③确定基础中心点与附着墙面的距离。

如下图所示：2、接地装置的连接如下图：升降机运行前,应首先将保护接地装置与升降机金属联通,接地电阻不大于4Ω.附墙架作用于建筑物上力F的计算（根据GJJ使用说明书计算公式）F = （L×60）÷（B×2.05）Kn例: B = 1430㎜L =2950㎜ F =（2950×60）÷（1430×2.05）=60.3 kN附墙架连接尺寸（ⅡD型）注意：根据需要，请用户选择附墙架与墙壁的连接方式，并自备连接螺栓及零件，其强度必须能够承受按上述公式计算出的力F。

（可选择4.8～8.8级的M24螺栓. ）二、本工程升降机基础设计1、已知条件施工升降机计划架设高度约为78.4米，共需52个标准节。

升降机基础利用连体地下室顶板，基础中心点设置在地下室顶板上（附基础隐蔽工程验收表复印件一张）。

根据说明书的技术要求如下：1）、混凝土基础地面承受力应大于0.15Mpa。

2）、钢筋网直径Φ12，双层双向间距200。

材质：HPB235或HRB335 3）、地脚螺栓应钩住钢筋网。

4）、基础尺寸A×B=6200×3800。

5）、基础必须有良好的排水措施。

根据施工电梯承载力计算，板下设钢管支撑，见附图。

本楼板面条件能满足要求。

2、安装位置施工升降机底架安装利用连体地下室顶板，位置及安装大样详见附图。

3、升降机荷载计算①吊笼重量（含传动机构）：2×2200=4400㎏。

②外笼重量：1480㎏。

③载荷重量：2×2000=4000㎏。

④导轨架总重量：55×170=9350㎏。

⑤G=①＋②＋③＋④=19230㎏。

4、基础（地下室顶板）混凝土抗压计算考虑动载、自重误差及风荷载对基础的影响，取系数n=2。

P=G×2∵1㎏=9.8N=0.0098KN∴P=G×n×0.0098=19230×2×0.0098=376.91KN按混凝土局部受压验算:F1<1.35βC β1 fC Aln式中βc=1.0β1=[(1.25×3)(1.25×2＋1.50)/(1.25×1.5)]1/2=2.828fc=14.3Nmm2 Aln=1.25×1.5=1.875㎡1.35βc βl fc Aln=102.4×106NFl=376.91÷4=85.9KN=94.227×103N满足要求!楼板混凝土强度等级为C30,局部抗压强度满足要求,故此位置楼板满足使用要求。

5、板底支撑钢管计算：采用Φ48×3.2mm钢管立杆,立管纵横间距500mm,地下一、二层加支撑钢管立杆按照均布荷载作用下的满堂楼板支撑架计算，楼板和升降机基础传下的荷载全部由钢管立杆及地下负二层人防墙承受。

（一）计算模型支架搭设高度以4米计算，搭设尺寸为：立杆的纵距b=0.50m,立杆的横距1=0.80m,立杆的步距h=1.50m.楼板支撑架立杆稳定性荷载计算单元图采用的钢管类型为Φ48×3.2mm。

（二）立杆的稳定性计算荷载标准值作用于支架的荷载包括静载、活荷载。

1）脚荷载标准值包括以下内容：（1）脚手架钢管的自重按4m搭设高度计算（KN）：NG1=0.143×4.000=0.572KN钢管的自重计算参照《扣件式规范》附录A双排架自重标准值。

经计算得到，静荷载标准值NG=NG1=0.572KN。

2）活荷载为升降机的重量荷载。

升降机的重量荷载以376.91KN/(1.25×1.5)=201.02KPa计算。

NQ=201.02×0.200×0.200=8.041KN 经计算得到，活荷载标准值NG=8.041KN 3)不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG＋1.4NQ=12.116KN（三）立杆的稳定性计算立杆的稳定性计算公式σ=N/øA≤[f]其中N—立杆的轴心压力设计值，N=12.116KN;ø——轴心受压立杆的稳定系数，由订劝双10/i查表得到；i——计算立杆的截面回转半径（cm）；i=1.70A——立杆净截面面积(㎝２)；A=4.52W——立杆净截面抵抗矩(㎝3);W=5.13σ——钢管立杆抗压强度计算值(N/㎜2)；[f] ——钢管立杆抗压强度设计值,[f]=205.00N/㎜2——计算长度(m);如果完全参照《扣件式规范》不考虑高支撑架，由公式（1）或（2）计算l0=K1uh （1）10=（h＋2a）（2）K1——计算长度附加系数，按照表1取值为1.167;u——计算长度系数,参照《扣件式规范》表5.3.3;u=1.70 a——立杆上端伸出顶层横杆中心线至支撑点的长度;a=0.30m;公式(1)的计算结果: σ=57.03N/㎜2,立杆的稳定性计算σ<[f],满足要求!附：施工升降机基础定位图：：附：施工升降机平面图：。

合集下载

SC200型施工升降机基础施工方案

SC200型施工升降机基础施工方案

SC200型施工升降机基础施工方案第一步：基坑开挖在安装施工升降机前，首先需要进行基坑开挖。

基坑的大小以及深度应符合施工升降机的设计要求。

开挖完成后，需要清理基坑内的杂物和泥土，并确保基底平整、牢固。

第二步：基础浇筑在基坑开挖完成后，需要进行基础浇筑。

首先，在基坑底部铺设一层砂浆，以增加基础的稳定性。

然后在砂浆上搭建钢筋网格，并进行钢筋绑扎。

最后，将混凝土倒入基坑内，进行振捣和抹平，使得基础表面平整。

第三步：固定螺栓安装在基础浇筑完成之后，需要在基础上安装固定螺栓。

固定螺栓起到固定施工升降机底座的作用。

首先，在基础表面钻孔，然后将固定螺栓插入孔内，并进行固定。

第四步：底座安装在固定螺栓安装完成后，需要进行施工升降机底座的安装。

底座是将施工升降机与基础连接在一起的组件。

首先，将底座放置在固定螺栓上，并确保底座与固定螺栓对齐。

然后，使用扳手等工具将底座固定在固定螺栓上。

第五步：导轨安装在底座安装完成后，需要进行导轨的安装。

导轨是施工升降机上下行的通道，起到引导作用。

首先，在底座上固定导轨支架，然后将导轨安装在导轨支架上，并确保导轨的平整度和固定性。

第六步：电气系统安装在导轨安装完成后，需要进行电气系统的安装。

电气系统包括电机、控制柜、电缆等设备。

首先，将电机安装在施工升降机上，并连接好电缆。

然后，将控制柜安装在合适的位置，并连接好电缆。

第七步：升降平台安装在电气系统安装完成后，需要进行升降平台的安装。

升降平台是施工升降机的工作部分，用于运送人员和物料。

首先，将升降平台放置在导轨上，并确保平台与导轨的配合良好。

然后，将升降平台与电机连接，并进行试运行，确保升降平台的运行正常。

第八步：安全保护设施安装在施工升降机安装完成后，需要进行安全保护设施的安装。

安全保护设施包括安全门、防护栏等。

首先，将安全门安装在升降平台的入口处，并设置好开关。

然后，在升降平台的四周安装防护栏，并确保栏杆的固定牢固。

最后，进行系统检查和调试，确保施工升降机的各项功能正常。

京龙SC200TD型施工升降机安装方案

京龙SC200TD型施工升降机安装方案

SC200/200TD型施工升降机安装方案一、工程概况本工程位于深圳市南山区。

项目由投资开发有限公司投资兴建，机械工业部深圳设计研究院设计，深圳市项目管理有限公司监理。

工程建设用地㎡，总建筑面积㎡。

项目为二层地下室，地下室建筑面积为1 m2，地上17层，塔楼建筑面积为31787.66㎡。

本工程共6栋塔楼，即1#、2#、3#、4#、5#、6#塔楼组成。

其中，塔楼17层檐口标高50.00m。

因施工需求，安装3台SC型施工升降机，即1#、2#、3#施工电梯（垂直运输设备，每两栋安装一台），预计每台安装高度60米，附墙架10套。

本次安装的是1#施工电梯。

二、SC施工升降机概述1、安装人员2、安装时间3、安装流程（基础）→场地的清理→底盘、护栏的安装→吊笼、传动机构→电气安装、试车→导轨架加高→附墙架→电缆导向装置→安全限位装置安装过程可利用已装在建筑物外侧的塔吊配合安装。

四、SC型施工升降机的安装安装前，必须熟悉SC型施工升降机的性能，具体技术参数以确保安装安全顺利，根据SC型施工升降机的安装要求，其施工程序如下。

（一）装机前的准备1、基础制作：①根据SC型施工升降机吊笼规格及II型附墙安装要求，按“使用说明书”并结合工地实际情况，选择升降机的安装位置，按相应技术要求由土建单位设计制作升降机基础，要求基础平台能承受总自重2陪以上的静压力，并应有排水设施。

a升降机的基础应满足《GJJ安装方案》中的各项要求。

此外,还必须符合当地的安全法规。

b基础所承受的载荷不得小于P。

c基础周围必须有良好的排水措施。

总自重G计算:G＝吊笼重量+外笼重量+导轨架总重量+对重重量+载重重量（Kg）基础承载P计算:（考虑动载、自重误差及风载对基础的影响,取系数n＝2）P =G×n（Kg）∵ 1 Kg = 0.0098 k N∴P = G×2×0.0098= G×0.02 k N例:SC200/200TD型升降机,高度为100米,Ⅱ型附墙架。

SC200200基础方案

SC200200基础方案

SC200/200施工升降机
基
础
施
工
方
案
编制人：
审核人：
审批人：
新八建设集团有限公司
2017年03月25日
升降机基础施工
根据本工程现场实际情况及本工程图纸设计情况、升降机说明书要求基础做法详见附图。

一、塔吊基础施工顺序
测量放线→人工挖孔桩土方开挖→吊装钢筋笼→浇筑人工挖孔桩→基础垫层→破桩头→升降机基础底板钢筋绑扎→浇筑升降机基础底板混凝土→升降机基础混凝土养护
二、塔吊基础施工
1、4000×6200×500mm的升降机基础（基础下部一根人工挖孔桩为桩径1.0mm，深4.0m,C25砼浇筑），基础回填土为原土回填，夯实处理。

2、浇筑升降机基础底板混凝土强度等级为C35，厚度为500mm。

3、绑扎升降机基础钢筋，做好过程控制、施工记录及质量验收。

钢筋型号如下图所示，施工中将预埋螺栓。

钢筋型号、规格及配筋由升降机一体化单位提供基础详图施工，且预埋由一体化单位提供螺栓并提供高强螺栓的材质检验报告。

5、升降机基础砼采用C35砼浇注，浇筑混凝土时，随时注意塔吊预埋螺栓的水平度。

混凝土不能沿一个方向浇筑，以免挤偏升降机预埋螺栓。

6、对升降机基础混凝土进行养护，当混凝土强度达到75%时，经验收合格后方能安装塔机。

SC200/200升降机的基础附图如下。

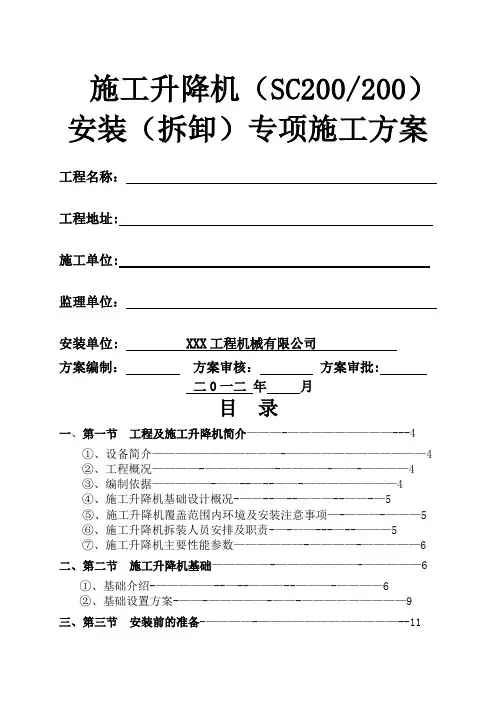

施工升降机安装(拆卸)专项施工方案
