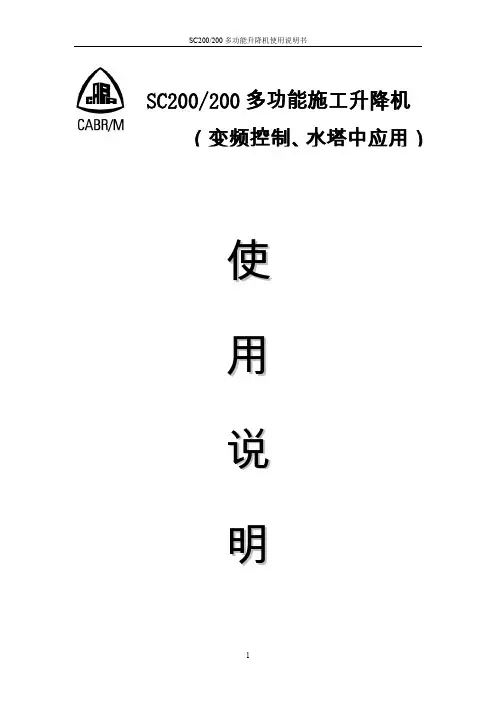

使用说明中国建筑科学研究院建筑机械化研究分院廊坊凯博新技术开发公司书目 录1、概述及特点····························1 2、性能参数表····························1 3、构造原理简介··························3 4、升降机的安装··························11 5、升降机使用之前························21 6、升降机的操作··························22 7、升降机的润滑··························24 8、升降机的保养和维修····················24 9、调整及磨损极限························30 10、吊笼坠落试验··························33 11、防坠安全器····························33 12、升降机的拆卸··························36 13、主要易损件明细表······················37 14、主要外构件明细表······················37 15、电器系统说明··························381、概述及特点SC200/200多功能升降机是中国建筑科学研究院建筑机械研究分院与廊坊凯博新技术开发公司共同开发研制的新产品，在国内属首创。

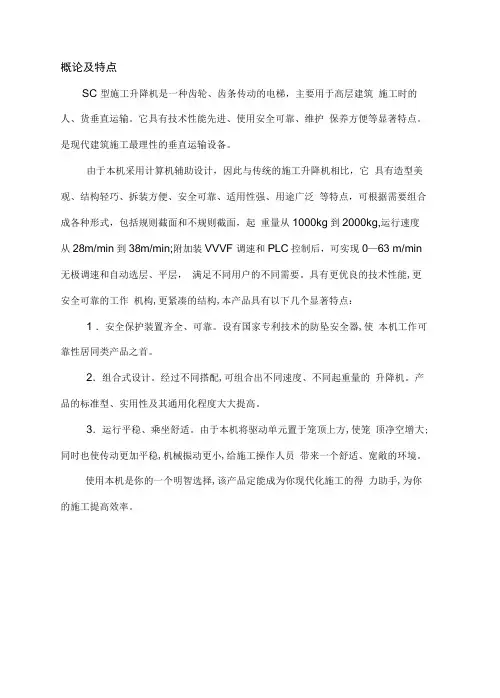

一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF 调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
*可按用户要求增加架设高度。
目录—、概述 (1)二、技术性能参数 (3)三、构造 (5)四、安装与拆卸 (11)五、运行前的准备 (16)六、运行操作规程 (18)七、升降机的定期检查与保养 (20)八、升降机润滑 (26)九、升降机运行故障及排除方法 (27)十、升降机主要机械部件故障和排除方法 (29)十一、升降机主要易损件明细表 (30)十二、升降机主要外购件明细表 (30)十三、升降机基础图 (31)十四、电气原理图 (32)一、概述施工升降机（亦称外用电梯，简称升降机）广泛适用于人员及物料垂直升降运输。
在工业或民用建筑、大型桥梁、竖井中，均为不可缺少的良好运输设备，作为永久或半永久性的还可用于仓库、高塔等不同场合。
该产品较之其它提升机构稳定、安全可靠，不用另设机房井道并且拆装方便、搬运灵活性强等优点，尤其在减轻施工人员的劳动强度、加快工程进度，提高工作效率中，起到明显的作用。
SC200/200型建筑施工升降机是邢台新恒成机床有限公司研究设计的新产品。
该机设计合理，结构新颖，运行平稳，安全装置齐全可靠，安装维修方便，主要有以下特点：1、传动机构采用三电机驱动形式，使齿轮齿条受力均匀，安全平稳。
2、保证升降机安全运行，电路中设置了过载、限速等安全开关，当运行中发生上述情况时，升降机立即自动避免发生意外事故。
吊笼上各门亦均有限位开关，当任何一门有异常开启时，吊笼均不能启动或立即停止运行。
3、每台吊笼均配备防坠安全器，能十分有效防止吊笼坠落，确保升降机安全可靠的运行。
4、升降机电控系统线路简单，便于操纵及维修保养，且可靠。
升降机正常运行时，可在吊笼内用手柄或按钮操纵升降机运行，在任何需要停车的位置上可随时停车，在上下终端站，上、下终端限位开关控制自动停车，如果上下终端限位开关因故障不起作用时，升降机上设置的极限开关可及时切断电源使其制动。
5、钢结构设计经过科学及严密的计算，达到了结构合理、强度可靠、重量轻的要求。
6、升降机可利用吊笼上的吊杆自行安装或拆卸导轨架。

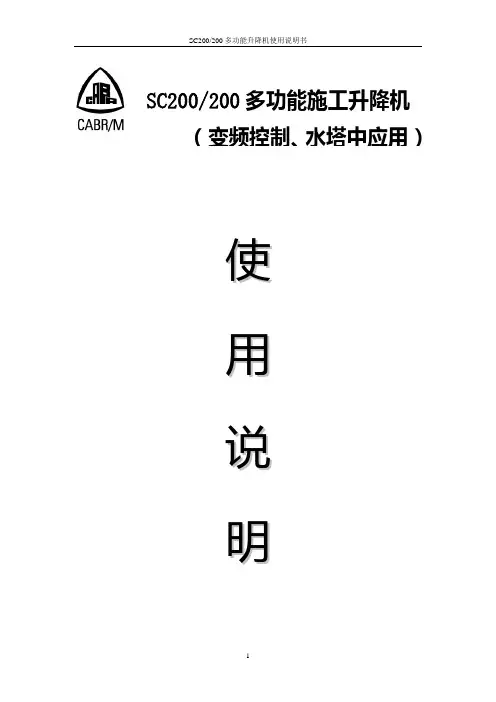

SC200/200多功能施工升降机（变频控制、水塔中应用）使用说明中国建筑科学研究院建筑机械化研究分院廊坊凯博新技术开发公司书目 录1、概述及特点····························1 2、性能参数表····························1 3、构造原理简介··························3 4、升降机的安装··························11 5、升降机使用之前························21 6、升降机的操作··························22 7、升降机的润滑··························24 8、升降机的保养和维修····················24 9、调整及磨损极限························30 10、吊笼坠落试验··························33 11、防坠安全器····························33 12、升降机的拆卸··························36 13、主要易损件明细表······················37 14、主要外构件明细表······················37 15、电器系统说明··························381、概述及特点SC200/200多功能升降机是中国建筑科学研究院建筑机械研究分院与廊坊凯博新技术开发公司共同开发研制的新产品，在国内属首创。

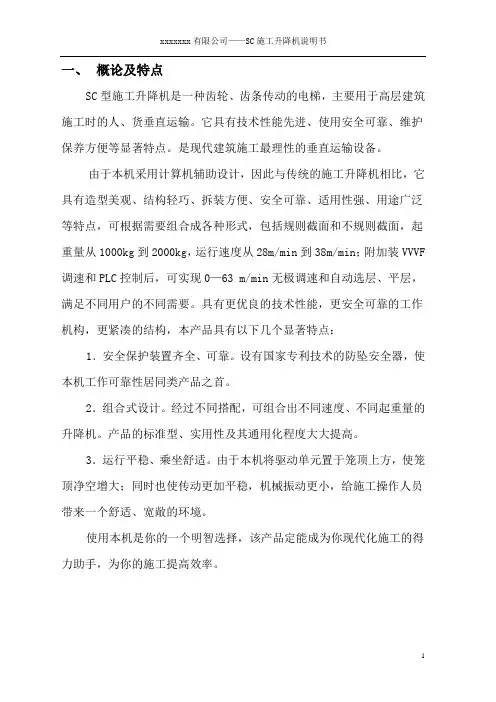

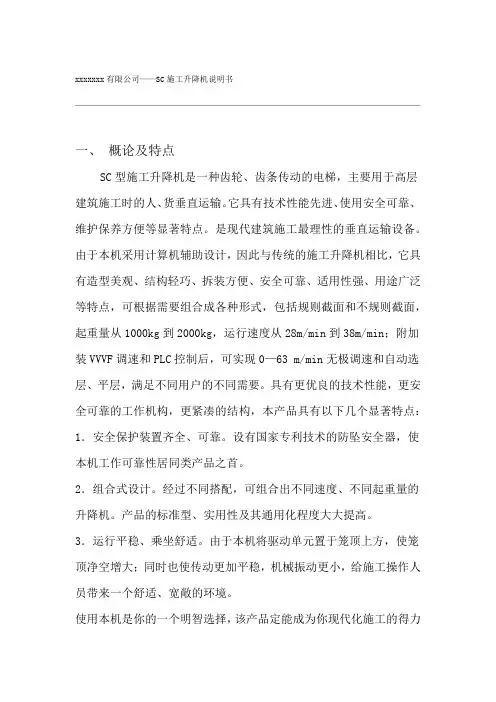

xxxxxxx有限公司——SC施工升降机说明书一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
专业文档供参考，如有帮助请下载。
．xxxxxxx有限公司——SC施工升降机说明书二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
xxxxxxx有限公司——SC施工升降机说明书

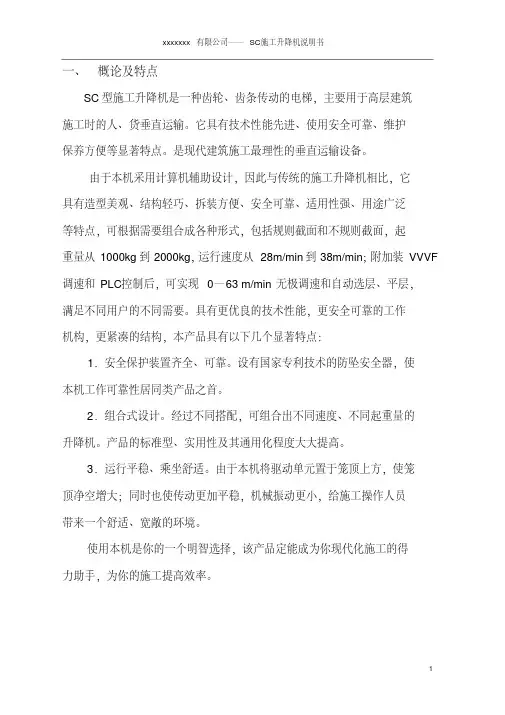

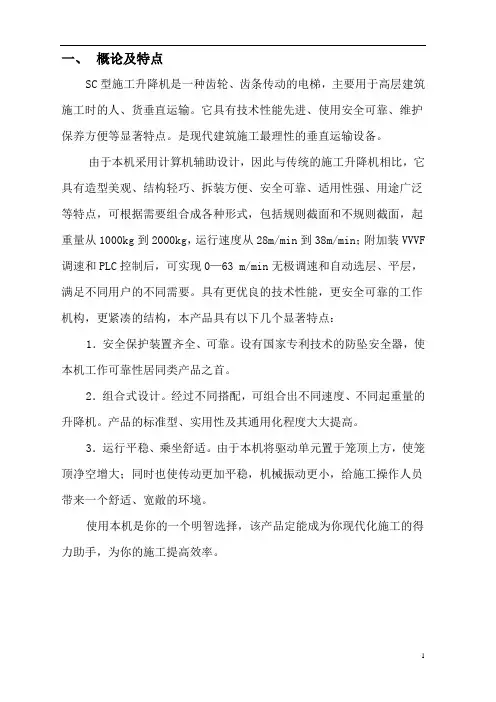

一、概论及特点
SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑
施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护
保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它
具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛
等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起
重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF 调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，
满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作
机构，更紧凑的结构，本产品具有以下几个显著特点：
1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使
本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的
升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼
顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员
带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得
力助手，为你的施工提高效率。
1。
.目录—、概括⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、技性能参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5四、安装与拆卸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11五、运行前的准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16六、运行操作程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18七、起落机的按期与养护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20八、起落机滑⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26九、起落机运行故障及清除方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27十、起落机主要机械零件故障和清除方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29十一、起落机主要易件明表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30十二、起落机主要外件明表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30十三、起落机基⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31十四、气原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32一、概括施工起落机（亦称外用梯，称起落机）宽泛合用于人及物料垂直起落运。
在工或民用建筑、大型梁、井中，均不行缺乏的优秀运，作永远或半永远性的可用于、高塔等不一样合。
品之其余提高机构定、安全靠谱，不用另机房井道而且拆装方便、搬运灵巧性等点，特别在减施工人的度、加速工程度，提高工作效率中，起到明的作用。
SC200/200 型建筑施工起落机是邢台新恒成机床有限企业研究的新品。
机合理，构新，运行平，安全装置全靠谱，安装修方便，主要有以下特色：1、机构采纳三机形式，使条受力平均，安全平。
2、保起落机安全运行，路中置了、限速等安全开关，当运行中生上述状况，起落机立刻自防止买卖外事故。
吊上各亦均有限位开关，当任何一有异样开启，吊均不可以启或立刻停止运行。
3、每台吊均配防安全器，能十分有效防备吊落，保证起落机安全靠谱的运行。

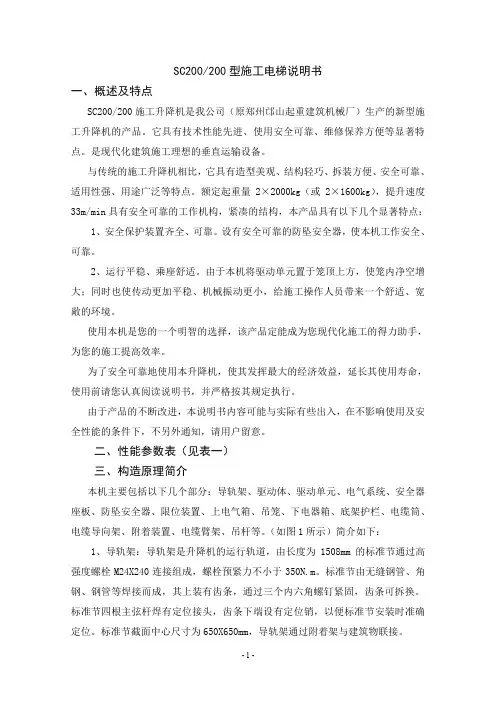

SC200/200型施工电梯说明书一、概述及特点SC200/200施工升降机是我公司（原郑州邙山起重建筑机械厂）生产的新型施工升降机的产品。
它具有技术性能先进、使用安全可靠、维修保养方便等显著特点。
是现代化建筑施工理想的垂直运输设备。
与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点。
额定起重量2×2000kg（或2×1600kg），提升速度33m/min具有安全可靠的工作机构，紧凑的结构，本产品具有以下几个显著特点：1、安全保护装置齐全、可靠。
设有安全可靠的防坠安全器，使本机工作安全、可靠。
2、运行平稳、乘座舒适。
由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是您的一个明智的选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。
为了安全可靠地使用本升降机，使其发挥最大的经济效益，延长其使用寿命，使用前请您认真阅读说明书，并严格按其规定执行。
由于产品的不断改进，本说明书内容可能与实际有些出入，在不影响使用及安全性能的条件下，不另外通知，请用户留意。
二、性能参数表（见表一）三、构造原理简介本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆筒、电缆导向架、附着装置、电缆臂架、吊杆等。
（如图1所示）简介如下：1、导轨架：导轨架是升降机的运行轨道，由长度为1508mm的标准节通过高强度螺栓M24X240连接组成，螺栓预紧力不小于350N.m。
标准节由无缝钢管、角钢、钢管等焊接而成，其上装有齿条，通过三个内六角螺钉紧固，齿条可拆换。
标准节四根主弦杆焊有定位接头，齿条下端设有定位销，以便标准节安装时准确定位。
标准节截面中心尺寸为650X650mm，导轨架通过附着架与建筑物联接。
一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF 调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
*可按用户要求增加架设高度。
