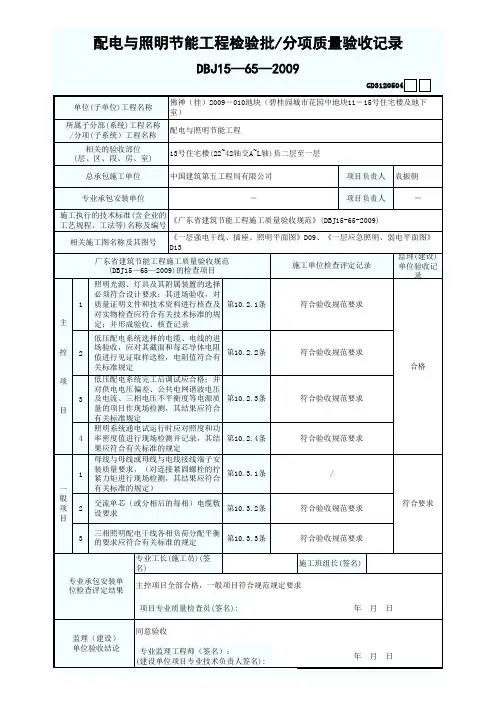

配电与照明节能工程

（一）配电与照明节能工程
1、一般规定
1、本章适用于建筑及建筑装饰装修节能工程低压配电与照明的施工质量验收。

2、当需要重新划分检验批时，可按照系统、楼层、建筑分区划分为若干个检验批。

3、建筑配电与照明节能工程的施工质量验收，应符合本方案和《建筑电气工程施工质量验收规范》GB50303的有关规定、已批准的设计图纸、相关技术规定、合同约定及本市相关标准的规定。

4、必须采用符合设计要求的高效节能照明光源、灯具和节能开关等附属装置，当设计无要求时，应符合《建筑照明设计标准》GB50034和现行国家标准的相关规定。

5、配电母线、电缆、电线的品种、规格应符合节能设计要求。

进场的母线、电缆、电线、电线组件和光源、灯具及附属装置，应按现行标准和相关节能规定进行现场检验。

6、安装和调试用各类计量器具应检定合格，并在有效期内使用。

电气设备上的计量仪器、仪表应检定合格，当投入试运行时，应在有效期内。

7、建筑电气低压配电、动力、照明工程的负荷试运行，所检测的项目除应符合《建筑电气工程施工质量验收规范》GB50303的规定外，尚应符合现行节能国家标准和本市有关规定。

试运行前施工单位应编制试运行方案或作业指导书，经审查批准、监理单位确认后执行。

8、母线、电缆的运输和保管应符合现行国家标准的相关规定和产品的要求，封闭、插接母线槽搭接端严禁损伤和污染。

9、与母线、电缆安装有关的建筑物、构筑物施工完毕验收合格，楼板洞口防水、防污染措施实施完成后，方可进行母线、电缆的安装和连接。

10、低压配电电缆、电线的分支接线前，应按设计要求和接线的部位，确定T 接接线的方式和T接金具、端子的品种、规格；接线施工应符合现行标准和产品技术
文件的要求，不得切断干线的芯线。

2、主控项目
1、照明光源、灯具及其附属装置进场验收时对下列技术性能进行核查，并经监理工程师（建设单位代表）检查认可，形成相应的验收、核查记录。

2、低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样复验。

每芯导体电阻值应符合《电缆的导体》GB/T3956的规定。

3、检验方法：进场时抽样送检，验收时查验复验报告。

检查数量：同厂家各种规格总数的10%，且不少于2个规格。

4、照明开关、插座的规格、型号应符合设计要求，产品性能应符合国家产品标准的规定，进场时应对其温升、电气间隙、爬电距离进行见证取样复验。

检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对；查验复验报告。

检查数量：同厂家各种规格各抽取3个送检。

5、工程安装完成后应对低压配电进行调试，调试合格后应对低压配电电源质量进行检测。

其中：
（1）电压允许偏差：三相供电电压允许偏差为标称系统电压的±7%，单相220V 为+7%，-10%。

（2）公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（THDu）为5%，奇次（1～25次）谐波含有率为4%，偶次（2～24次）谐波含有率为2%。

（3）三相电压不平衡度允许值为2%，短时不得超过4%。

（4）功率因数应达到设计要求，当设计没有要求时应不低于本市电力部门的规定。

（5）大容量节点温度应符合有关国家标准的规定。

（6）检验方法：用红外温度检测仪测量节点温度，使用三相电能质量分析仪及谐波含量分析仪在变压器的低压侧或配电电源进线端处测量。

检查数量：配电室全部检测，封闭母线、电缆中间节点抽测10%，且不少于3个节点。

6、在通电试运行中，应测试并记录照明系统的照度和功率密度值。

（1）照度值不得小于设计值的90%。

（2）功率密度值应符合《建筑照明设计标准》GB50034中的规定。

检验方法：在无外界光源情况下，检测被检区域内平均照度和功率密度。

检查数量：每种功能区至少检测2处。

7、建筑照明的控制方式应符合设计要求及国家相关标准的有关规定。

照明线路施工应符合设计分组控制的要求，不得随意更改。

公共会议室应按照会议、投影等模式，公共走廊、卫生间应按照设置的控制模式，设定为节能控制模式。

当公共区域照明控制采用人体感应或声控方式时，安装后应按照产品说明进行调试。

检验方法：观察、现场操作检查控制方式。

检查数量：全数检查
3、一般项目
1、母线与母线或母线与电器接线端子，当采用螺栓搭接连接时应采用力矩扳手拧紧，制作应符合《建筑电气工程施工质量验收规范》GB50303标准中的规定。

检验方法：使用力矩扳手检测螺栓压紧力矩值。

检查数量：母线按检验批抽查10%，电缆T接抽查10%，电缆、电线抽查1%，且不少于1处。

2、交流单芯电缆或分相后的每相电缆宜品字型（三叶型）敷设，且不得形成闭合铁磁回路。

检验方法：观察检查。

检查数量：全数检查。

3、电缆、电线芯线连接时，应除去芯线和连接金具接线面的油污及氧化膜，电缆、电线芯线连接的施工应符合《建筑电气工程施工质量验收规范》GB50303和现行标准的规定。

4、三相照明配电干线的各项负荷分配平衡，其最大相负荷不宜超过三相负荷平均值的115%，最小相负荷不宜小于三相负荷平均值的85%。

检查方法：在建筑物照明通电试运行时开启全部照明负荷，使用三相功率计检测各相负载电流、电压和功率。

检查数量：全数检查。

5、照明回路的电线在照明配电箱内，应安装符合设计要求的线路编号标志套管，回路接线的相序和位置应符合设计要求。

检验方法：观察、检查。

检查数量：抽查20%的照明配电箱。
