配电与照明节能工程-节能子分部

配电与照明工程节能方案一、配电系统的节能方案1. 灵活运用智能配电设备配电系统智能化是提高能效的关键。

通过使用智能断路器、智能电表、智能开关等设备，可以实现对配电系统的远程监测、智能调节和高效运行。

例如，智能断路器可以根据负载情况进行动态调节，实现精准供电，避免不必要的能量浪费。

2. 采用高效节能变压器变压器在配电系统中起着重要作用，常规变压器存在着能量损耗较大的问题。

因此，选择高效节能变压器是提高配电系统能效的重要措施。

目前市场上已经有多款低损高效的变压器产品，使用这些产品可以显著降低配电系统的能量消耗。

3. 优化供电结构和负载分配在实际工程中，合理的供电结构和负载分配对于节能至关重要。

通过科学规划供电结构，避免无谓的线损和能量浪费；同时，合理分配负载，使得各个负载均衡运行，避免某一单元的能量过载浪费。

4. 引入可再生能源在配电系统中引入可再生能源，如太阳能、风能等，可以有效减少对传统能源的依赖，实现能源的多元化和可持续利用。

此外，配电系统与可再生能源的结合也是符合现代环保理念的重要举措。

二、照明系统的节能方案1. 使用高效节能照明设备照明系统是建筑能耗的重要组成部分。

采用高效节能的照明设备可以显著降低能耗。

比如，LED照明灯具相比传统灯具具有更高的能效和更长的使用寿命，可以有效降低照明系统的能耗。

2. 合理设计灯光布局和控制系统在照明系统的设计中，应根据不同场所的需求合理布置灯具，避免照明过度和能量浪费。

此外，采用灯光控制系统，根据不同时间、不同场景和不同光线需求进行精细控制，也是节能的有效手段。

3. 定期维护和检测照明设备照明设备的定期维护和检测是保证照明系统高效运行的关键。

定期清洁灯具，更换老化灯泡，保持照明设备的良好状态，可以避免灯具能效下降和能耗增加。

4. 采用自然采光和节能照明结合在建筑设计中，合理利用自然采光，结合节能照明系统，可以实现白天照明系统的关闭或部分关闭，充分利用自然光源，减少人工照明的使用时间，从而降低能耗。

配电与照明节能工程施工方案一、项目背景与目的能源是国家的宝贵资源，为了促进能源的有效利用，降低能源消耗，提高能源利用效率，需要进行配电与照明节能工程的施工。

本施工方案旨在提供一种有效的方式，通过对配电与照明系统的改造，实现能源的节约和使用效率的提高。

二、施工内容1.配电系统改造（1）查找并更换老旧的电缆和电缆配件，减少电缆线路中的传输损耗。

（2）更换电力设备中的老旧和低效电器元件，选择高效率的电气设备，减少能耗。

（3）增加电力监测设备，实时监测电能的使用情况，提供节能的数据参考。

（4）根据用电负荷的变化，重新设计配电线路，减少输电损耗。

2.照明系统改造（1）更换传统的白炽灯和荧光灯，选择LED照明产品，提高照明效果和能源利用率。

（2）在不同区域设置照明控制器，根据灯光亮度需求和人流情况，调整照明设备的开关与亮度。

（3）设置智能照明系统，根据自然光照的变化，调整照明设备的亮度，实现自动节能。

三、施工步骤1.施工准备（1）编制施工计划，确定施工周期和工作流程。

（2）购买所需的电缆、电器元件、LED灯具等施工材料。

（3）组织施工人员，培训他们的安全意识和专业技能。

2.配电系统改造施工步骤（1）拆除旧的电缆和电器元件，清理施工现场。

（2）根据新的设计图纸，铺设新的电缆线路。

（3）安装新的电器元件，连接电缆线路。

（4）调试配电系统，确保电力设备运行正常。

3.照明系统改造施工步骤（1）拆除旧的照明设备，清理施工现场。

（2）安装新的LED照明设备，连接电源线路。

（3）安装照明控制器，根据设计要求调整照明设备的开关与亮度。

（4）安装智能照明系统，调试系统，确保照明设备能够根据需要自动调节亮度。

四、安全措施1.执行施工现场的安全管理制度，确保施工人员的人身安全。

2.在施工现场设置警示标志，提醒人员注意安全。

3.使用符合标准和规范的电缆和电器元件，确保施工质量和安全。

4.根据现场情况做好现场的通风和防火措施，防止事故发生。

建设项目及其划分建设项目（construction project）：基本建设工程项目，亦称建设项目，指按照同一个总体设计进行建设，全部建成后才能发挥所需综合生产能力或效益的基本建设单位。

一个建设项目往往由一个或几个单项工程组成，经济上实行独立核算，行政上实行统一管理，管理上具有独立组织形式，并具有法人资格的建设单位。

例：一个工厂、一所学校等。

单项工程(single construction)：是指在一个建设项目中，具有独立的设计文件，能够独立组织施工，建成后能够独立发挥生产能力或效益的工程。

单项工程也称工程项目，是建设项目的组成部分。

单项工程从施工的角度看是一个独立的系统，一组配套齐全的工程项目。

在建设项目总体施工部署和管理目标的指导下，形成自身的项目管理方案和目标，依照其投资和质量要求，如期建成并交付使用。

例：工厂中的生产车间、办公楼；学校中的教学楼、宿舍和图书馆等。

单位工程(unit construction)：是指具有单独设计和能够独立组织施工，能形成独立使用功能，但不能独立发挥生产能力或效益的工程。

单位工程是单项工程的组成部分。

例：生产车间这个单项工程是由厂房建筑工程和机械设备安装工程等单位工程所组成。

对于规模较大的单位工程，可将其能形成独立使用功能的部分划分为一个子单位工程。

例：厂房建筑工程这个单位工程可以细分为一般土建工程、水暖卫工程、电气工程、通风空调工程、消防工程和防雷工程等子单位工程。

分部工程(parts of construction)：指按专业性质、建筑部位等划分的工程。

分部工程是单位工程的组成部分。

例：厂房建筑工程这个单位工程是由地基与基础工程、主体结构工程、建筑装饰装修工程、建筑屋面工程、建筑给排水及采暖工程、建筑电气工程、智能建筑工程、通风与空调工程和电梯工程等分部工程所组成。

当分部工程较大或较复杂时，可按材料（或设备）种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。

配电与照明节能检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑节能工程施工质量验收规范》GB50411-2007。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、区域、楼层、建筑分区划分。

三、GB50411-2007规范摘要主控项目12.2.1 照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师（建设单位代表）检查认可，形成相应的验收、核查记录。

质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。

1 荧光灯灯具和高强度气体放电灯灯具的效率不应低于表12.2.1-1的规定。

表12.2.1-1 荧光灯灯具和高强度气体放电灯灯具的效率允许值2 管型荧光灯镇流器能效限定值应不小于表12.2.1-2的规定。

表12.2.1-2 镇流器能效定值3 照明设备谐波含量限值应符合表12.2.1-3的规定。

检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。

检查数量：全数核查。

12.2.2 低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。

每芯导体电阻值应符合表12.2.2的规定。

检验方法：进场时抽样送检，验收时核查检验报告。

检查数量：同厂家各种规格总数的10%，且不少于2个规格。

12.2.3 工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检测。

其中：1 供电电压允许偏差：三相供电电压允许偏差为标称系统电压的±7%；单相220V为+7％、-10％。

2 公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（THDu）为5%，奇次（1～25次）谐波含有率为4%，偶次（2～24次）谐波含有率为2％。

3 谐波电流不应超过表12.2.3中规定的允许值。

建筑节能子分部、分项工程划分分部工程子分部工程分项工程建筑节能分部工程01墙体节能工程01基层；02粘贴保温板外墙外保温层；03 ESP板现浇混凝土外墙外保温层；04 EPS模块现浇混凝土外墙外保温层；05 EPS钢丝网架板现浇混凝土外墙外保温层；06机械固定EPS钢丝网架板外墙外保温层；07喷涂硬泡聚氨酯外墙外保温层；08胶粉EPS颗粒保温浆料外墙外保温层；09 外墙外保温薄抹面层；10外墙外保温厚抹面层；11外墙外保温饰面层；12粘贴保温复合式面板外墙外保温；13复合保温夹芯板保温；14复合夹心墙保温；15轻骨料混凝土小型空心砌块交替对孔砌筑复合墙体；16双T字型陶粒混凝土空心砌块现浇发泡保温墙体02幕墙节能工程01石材、金属幕墙；02玻璃幕墙03门窗节能工程01门安装；02窗安装；03门窗玻璃安装04屋面节能工程01屋面隔汽层；02屋面松散材料保温层；03屋面板材保温层；04屋面喷涂硬泡聚氨酯保温层；05复合保温夹芯板屋面；06金属板保温夹芯屋面；07采光屋面05地面节能工程01地面板材保温层；02地面保温浆料保温层；03地面喷涂硬泡聚氨酯保温层06采暖、建筑给排水节能工程01采暖系统制式及散热设备；02建筑给水系统；03保温；04采暖系统调试；05太阳能热水系统07室外供热管网节能工程01保温；02安装及热力入口装置；03调试08冷热源及辅助设备安装节能工程01冷热源与辅助设备性能效率及安装；02绝热保温；03热泵及辅助设备安装09通风与空调节能工程01系统制式与设备性能；02绝热；03管道制作与安装；04调试10低压配电与照明节能工程01照明光源、灯具及其附属装置安装；02照明控制；03电源导体；04节能性能检验11监测与控制节能工程01冷、热源系统；02空调水系统；03通风与空调系统；04监测与计量装置；05供配电系统；06综合控制系统。

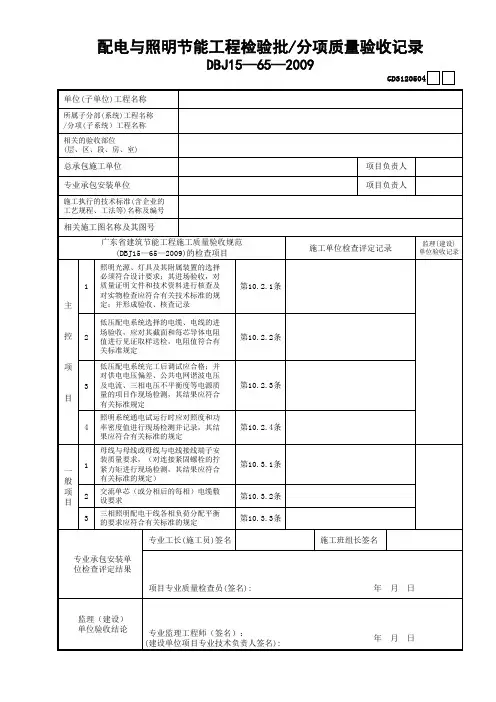

配电与照明节能工程检验批质量验收记录编号：
填表说明：
1、检验批容量填写：配电与照明节能工程验收可按本标准第3．4．1条的规定进行检验批划分，也可按照系统、楼层、建筑分区，由施工单位与监理单位协商确定。

2、最小/实际检查数量栏中,实际检查数量：按实填写。

主控项目：
（1）照明光源、灯具及其附属装置进场验收：全数检查
（2）照明光源、灯具及其附属装置进场复验：同厂家的照明光源、镇流器、灯具、照明设备，数量在200套（个）及以下时，抽检2套（个）；数量在201套（个）～2000套（个）时，抽检3套（个）；当数量在2000套（个）以上时，每增加1000套（个）时应增加抽检1套（个）。

同工程项目、同施工单位且同期施工的多个单位工程可合并计算。

当符合GB50411第3. 2. 3条规定时，检验批容量可以扩大一倍。

（3）低压配电系统使用的电线、电缆进场复验：同厂家各种规格总数的10%，且不少于2个规格。

（4）低压配电系统调试和检测；受电端全数检查．末端按GB50411表3.4. 3最小抽样数量抽样
表3．4．3 检验批最小抽样数量
（5）通电试运行:各类典型功能区域，每类检查不少于2处
一般项目：
（1）配电系统选择的导体截面:每种规格检验不少于5次；
（2）母线与母线琪母线与电器接线端子连接;母线接检验批抽查10%；
（3）交流单芯电缆敷设：全数检查
（4）三相照明配电干线的各相负荷分配：全数检查
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
