建筑节能工程施工质量验收规范（GB50411—2007）1 总则1.0.1 为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收，提高建筑工程节能效果，依据现行国家有关工程质量和建筑节能的法律、法规、管理要求和相关技术标准，制订本规范。
1.0.2 本规范适用于新建、改建和扩建的民用建筑工程中墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、空调与采暖系统的冷热源及管网、配电与照明、监测与控制等建筑节能工程施工质量的验收。
1.0.3 建筑节能工程中采用的工程技术文件、承包合同文件对工程质量的要求不得低于本规范的规定。
1.0.4 建筑节能工程施工质量验收除应执行本规范外，尚应遵守《建筑工程施工质量验收统一标准》GB50300、各专业工程施工质量验收规范和国家现行有关标准的规定。
1.0.5 单位工程竣工验收应在建筑节能分部工程验收合格后进行。
2 术语2.0.1 保温浆料ｉｎｓｕｌａｔｉｎGｍｏｒｔａｒ由胶粉料与聚苯颗粒或其他保温轻骨料组配，使用时按比例加水搅拌混合而成的浆料。
2.0.2 凸窗Bａｙｗｉｎｄｏｗ位置凸出外墙外侧的窗。
2.0.3 外门窗ｏｕｔｓｉｄｅｄｏｏｒｓａｎｄｗｉｎｄｏｗｓ建筑围护结构上有一个面与室外空气接触的门或窗。
2.0.4 玻璃遮阳系数ｓｈａｄｉｎGｃｏｅｆｆｉｃｉｅｎｔ透过窗玻璃的太阳辐射得热与透过标准3ｍｍ透明窗玻璃的太阳辐射得热的比值。
2.0.5 透明幕墙ｔｒａｎｓｐａｒｅｎｔｃｕｒｔａｉｎｗａｌｌ可见光能直接透射入室内的幕墙。
2.0.6 灯具效率ｌｕｍｉｎａｉｒｅｅｆｆｉｃｉｅｎｃｙ在相同的使用条件下，灯具发出的总光通量与灯具内所有光源发出的总光通量之比。
2.0.7 总谐波畸变率（ＴＨＤ）ｔｏｔａｌｈａｒｍｏｎｉｃｄｉｓｔｏｒｔｉｏｎ周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比（用百分数表示）。
2.0.8 不平衡度εｕｎBａｌａｎｃｅｆａｃｔｏｒε指三相电力系统中三相不平衡的程度，用电压或电流负序分量与正序分量的方均根值百分比表示。
关于加强建筑节能分部工程材料和设备进场复验及现场检验的通知穗建质监字[2007]142号各区（县级市）质量监督站、各建设、设计、施工及监理单位：为贯彻执行《建筑节能工程施工质量验收规范》（GB50411—2007），参照建质[2006]192号、建建字[2000]211号、穗建筑[1999]387号、穗建材[2001]200号及穗建质监字[2007]118号文，加强建筑节能材料和设备的进场复验及现场检验，现将我市建筑节能材料和设备的使用、进场复验及现场检验的要求通知如下：一、建筑节能材料、设备进场复验（一）建筑节能工程使用的材料、设备等，必须符合设计要求及国家有关标准的规定，严禁选用国家明令禁止使用与淘汰的材料和设备。
（二）建筑节能材料和设备（具体项目详见表一）必须按规范的要求进行进场见证取样复验，送至具备相应资质的检测单位进行检测，未按规范检测或检测不合格的材料和设备，不得使用。
表一：建筑节能分部工程进场材料和设备的复验项目二、建筑节能工程现场检验（一）围护结构现场实体检验建筑围护结构施工完成后，应对围护结构的外墙节能构造进行现场实体检测。
当条件具备时，也可直接对围护结构的传热系数进行检测。
1、外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，可委托有资质的检测机构实施，也可由施工单位实施。
2、当对围护结构的传热系数进行检测时，应由建设单位委托具备检测资质的检测机构承担。
当外墙节能构造现场实体检验出现不符合设计要求或标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验。
（二）系统节能性能检测通风与空调、配电与照明工程安装完成后，应进行系统节能性能的检测，且应由建设单位委托具有相应检测资质的检测机构检测并出具报告。
受季节影响未进行的节能性能检测项目，应在保修期内补做。
主要检测项目及要求详见表二。
三、本通知自2008年1月1日起施行。
特此通知。
附件：建筑节能分部工程材料和设备进场复验及现场检验指南。

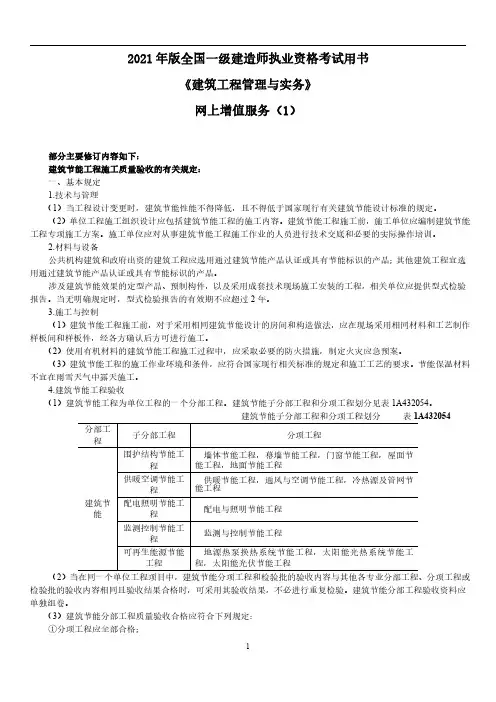

2021年版全国一级建造师执业资格考试用书《建筑工程管理与实务》网上增值服务（1）部分主要修订内容如下：建筑节能工程施工质量验收的有关规定：一、基本规定1.技术与管理（1）当工程设计变更时，建筑节能性能不得降低，且不得低于国家现行有关建筑节能设计标准的规定。
（2）单位工程施工组织设计应包括建筑节能工程的施工内容。
建筑节能工程施工前，施工单位应编制建筑节能工程专项施工方案。
施工单位应对从事建筑节能工程施工作业的人员进行技术交底和必要的实际操作培训。
2.材料与设备公共机构建筑和政府出资的建筑工程应选用通过建筑节能产品认证或具有节能标识的产品；其他建筑工程宜选用通过建筑节能产品认证或具有节能标识的产品。
涉及建筑节能效果的定型产品、预制构件，以及采用成套技术现场施工安装的工程，相关单位应提供型式检验报告。
当无明确规定时，型式检验报告的有效期不应超过2年。
3.施工与控制（1）建筑节能工程施工前，对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和工艺制作样板间和样板件，经各方确认后方可进行施工。
（2）使用有机材料的建筑节能工程施工过程中，应采取必要的防火措施，制定火灾应急预案。
（3）建筑节能工程的施工作业环境和条件，应符合国家现行相关标准的规定和施工工艺的要求。
节能保温材料不宜在雨雪天气中露天施工。
4.建筑节能工程验收（1）建筑节能工程为单位工程的一个分部工程。
建筑节能子分部工程和分项工程划分见表1A432054。
建筑节能子分部工程和分项工程划分表1A432054分部工程子分部工程分项工程建筑节能围护结构节能工程墙体节能工程，幕墙节能工程，门窗节能工程，屋面节能工程，地面节能工程供暖空调节能工程供暖节能工程，通风与空调节能工程，冷热源及管网节能工程配电照明节能工程配电与照明节能工程监测控制节能工程监测与控制节能工程可再生能源节能工程地源热泵换热系统节能工程，太阳能光热系统节能工程，太阳能光伏节能工程（2）当在同一个单位工程项目中，建筑节能分项工程和检验批的验收内容与其他各专业分部工程、分项工程或检验批的验收内容相同且验收结果合格时，可采用其验收结果，不必进行重复检验。
![穗建质监字[2007]142号关于加强建筑节能分部工程材料和设备进场复验及现场检验的通知](https://uimg.taocdn.com/bbefca105f0e7cd185253600.webp)
关于加强建筑节能分部工程材料和设备进场复验及现场检验的通知穗建质监字[2007]142号各区（县级市）质量监督站、各建设、设计、施工及监理单位：为贯彻执行《建筑节能工程施工质量验收规范》（GB50411-2007），参照建质[2006]192号、建建字[2000]211号、穗建筑[1999]387号、穗建材[2001]200号及穗建质监字[2007]118号文，加强建筑节能材料和设备的进场复验及现场检验，现将我市建筑节能材料和设备的使用、进场复验及现场检验的要求通知如下：一、建筑节能材料、设备进场复验（一）建筑节能工程使用的材料、设备等，必须符合设计要求及国家有关标准的规定，严禁选用国家明令禁止使用与淘汰的材料和设备。
（二）建筑节能材料和设备（具体项目详见表一）必须按规范的要求进行进场见证取样复验，送至具备相应资质的检测单位进行检测，未按规范检测或检测不合格的材料和设备，不得使用。
表一：建筑节能分部工程进场材料和设备的复验项目二、建筑节能工程现场检验（一）围护结构现场实体检验建筑围护结构施工完成后，应对围护结构的外墙节能构造进行现场实体检测。
当条件具备时，也可直接对围护结构的传热系数进行检测。
1、外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，可委托有资质的检测机构实施，也可由施工单位实施。
2、当对围护结构的传热系数进行检测时，应由建设单位委托具备检测资质的检测机构承担。
当外墙节能构造现场实体检验出现不符合设计要求或标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验。
（二）系统节能性能检测通风与空调、配电与照明工程安装完成后，应进行系统节能性能的检测，且应由建设单位委托具有相应检测资质的检测机构检测并出具报告。
受季节影响未进行的节能性能检测项目，应在保修期内补做。
主要检测项目及要求详见表二。
三、本通知自2008年1月1日起施行。
特此通知。
附件：建筑节能分部工程材料和设备进场复验及现场检验指南。
配电与照明节能检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《建筑节能工程施工质量验收规范》GB50411-2007。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按设计系统、区域、楼层、建筑分区划分。
三、GB50411-2007规范摘要主控项目12.2.1 照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师（建设单位代表）检查认可，形成相应的验收、核查记录。
质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。
1 荧光灯灯具和高强度气体放电灯灯具的效率不应低于表12.2.1-1的规定。
表12.2.1-1 荧光灯灯具和高强度气体放电灯灯具的效率允许值2 管型荧光灯镇流器能效限定值应不小于表12.2.1-2的规定。
表12.2.1-2 镇流器能效定值3 照明设备谐波含量限值应符合表12.2.1-3的规定。
检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。
检查数量：全数核查。
12.2.2 低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。
每芯导体电阻值应符合表12.2.2的规定。
检验方法：进场时抽样送检，验收时核查检验报告。
检查数量：同厂家各种规格总数的10%，且不少于2个规格。
12.2.3 工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检测。
其中：1 供电电压允许偏差：三相供电电压允许偏差为标称系统电压的±7%；单相220V为+7％、-10％。
2 公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（THDu）为5%，奇次（1～25次）谐波含有率为4%，偶次（2～24次）谐波含有率为2％。
3 谐波电流不应超过表12.2.3中规定的允许值。
BV、BLV塑料线穿电线管管径选择表表1-12.1.3管路超过下列长度，应加装接线盒，其位置应便于穿线。
无弯时，30m；有一个弯时，个弯时，15m；有3个弯时，8m。
电缆、电线截面选择低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证不同标称截面的电缆、电线每芯导体最大电阻值1-2表检验方法：进场时抽样送检，验收时核查检验报告。
2.3导线连接和接线端子要求2.3.1母与母线或母线与电器接线端子，当采用螺栓搭接连接时，应采用力矩扳手拧紧，母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺，连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm隙，螺母侧装有弹簧垫圈或锁紧螺母，螺栓受力均匀，不使电器的接线端子受额外应力。
2.3.2导线接头不能增加电阻值，受力导线不能降低机械强度。
2.3.3单芯导线并接头：导线绝缘以并齐合拢。
在距绝缘台约12mm～15mm处用其中一根线芯在其连接端缠绕5～7圈后剪断，把余头并齐折回压在缠绕上进行涮锡处理，2.3.4不同直径导线接头：如果是独根（导线截面小于2.5mm2）或多芯软线时，则应先进行涮锡处理，再将细线在粗线上距离绝缘层15mm处交叉，并将线端部向粗导线（独根）端缠绕5～7圈，将粗导线端折回压在细线上，最后再做涮锡处理。
2.3.5多股铜芯软线用螺丝压接时，先将软线芯做成单眼圈状，涮锡后，将其压平再用螺丝加垫紧牢固。
2.3.6铜导线压线帽分为黄、白、红三种颜色，分别适用于1.0mm2、1.5mm2、2.5mm2、4mm2导线的连接。
将导线绝缘层剥去10mm～13mm（按帽的型号决定），清除氧化物，按规格选用合适的压线帽，将线芯插入压线帽的压接管内，若填不实，可将线芯折回头（剥长加倍），填满为止。
线芯插到底，导线绝缘应和压接管口平齐，并包在帽壳内，用专用压接钳压实即可2.3.7套管压接法是运用机械冷态压接的简单原理，用相应的模具在一定压力下将套在导线两端的连接套管压在两端导线上，使导线与连接管间形成金属互相渗透，两者成为一体构成导电通路，要保证冷压接头的可靠性，主要取决于影响质量的三个要点：即连接管形状、尺寸和材料；压模的形状和尺寸；导线表面氧化膜处理。
浅谈建筑节能工程施工质量验收规范【摘要】近年来，建筑节能产品广为国民接受，国家大力完善节能建筑管理、标准、评价制度，推广节能建筑，时至今日，我国的节能建筑发展已取得可喜成果。
经过本次培训，本人进一步了解节能建筑新《标准》，对其中新条款有了深刻认识，也使本人对我国的节能建筑发展有些新的思考。
【关键词】建筑节能一、节能工程基本规定建筑节能工程施工质量验收规范（gb50411-2007）规范从以下四个角度对节能工程做出了相关基本规定。
（一）技术与管理：1.承担建筑节能工程的施工企业应具备相应的资质，施工现场应建立相应的质量管理体系、施工质量控制和检验制度，具有相应的施工技术标准。
2.设计变更不得降低建筑节能效果，当设计变更涉及建筑节能效果时，应经原施工图设计审查机构审查，在实施前应办理设计变更手续，并获得监理或建设单位的确认。
3.单位工程的施工组织设计应包括建筑节能工程施工内容；节能工程施工前，施工单位应编制建筑节能工程施工方案并经监理或建设单位审查批准。
施工单位应对从事节能工程施工作业的人员进行技术交底和必要的实际操作培训。
（二）材料与设备：1.建筑节能工程使用的材料、设备等，必须符合设计要求及国家有关标准的规定，严禁使用国家明令禁止使用与淘汰的材料和设备。
2.关于节能材料验收（入场验收）、材料的燃烧性能等级和阻燃处理、有害物质限量、现场配合比、材料含水率等问题。
（三）材料与设备进场验收应遵守下列规定：1.检查品种、规格、包装、外观和尺寸等，并应经监理工程师（建设单位代表）确认，形成相应验收记录。
2.对质量证明文件进行核查，并应经监理工程师（建设单位代表）确认，纳入工程技术档案。
3.对建筑节能效果影响较大的部分材料和设备应实施抽样复验，复验应为见证取样送检。
（四）施工控制：1.规范要求节能工程施工应按照经审查合格的设计文件和经审查批准的施工方案施工。
2.节能工程施工应当采用样板引路制度。
3.建筑节能工程的施工作业环境和条件应满足相关标准和施工工艺的要求；节能保温材料不宜在雨雪天气中露天施工。
实体检测、节能工程必检项目根据国家标准《建筑节能工程施工质量验收规范》（GB50411—2007），对建筑节能工程的实体检验做了明确的规定，要求在建筑节能工程施工中对以下六项进行实体检验：1、外墙节能构造检验；2、外窗气密性检测；3、玻璃幕墙气密性检测；4、保温板粘结强度检测；5、锚固件拉拔力检测；6、外墙传热系数检测。
一、墙体节能构造检验1、检验方法外墙节能构造的现场实体检验采用钻芯法。
2、检验时间应在外墙施工完工后、节能分部工程验收前进行。
3、取样部位与数量（1）取样部位应由监理(建设)与施工双方共同确定，不得在外墙施工前预先确定；（2）取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作；（3）外墙取样数量为一个单位工程每种节能保温作法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取两个或两个以上芯样。
二、外窗气密性实体检测1、检验方法按行业标准JG/T211-2007《建筑外窗气密、水密、抗风压性能现场检测方法》进行检验。
其大致原理是：采用一套适合现场条件的支架、塑料膜等工具，在窗洞处形成一个静压箱，采用风机、压力传感器和数据采集器等组成的检验装置，自动进行外窗气密性检验。
2、检验时间应在安装完建筑外窗后、节能分部工程验收前进行。
3、取样部位与数量每个单位工程的外窗至少抽查3樘。
当一个单位工程外窗有两种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗均应抽查不少于3樘。
三、玻璃幕墙气密性检测1、检测方法（1）首先应核查幕墙的全部质量证明文件和技术性能检测报告，然后进行现场观察，及启闭可开启扇检查。
（2）在检测试验室安装制作试件进行气密性能检测。
气密性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分。
试件应按照幕墙工程施工图进行设计。
试样设计应经建筑设计单位项目负责人、监理工程师同意并确认。
气密性能的检测应按照国家现行有关标准的规定执行。
