阿牛巴流量计培训

当液体在有限的密闭空间中蒸发时，液体分子通过液面进入上面空间，成为蒸汽分子。

由于蒸汽分子处于紊乱的热运动之中，它们相互碰撞，并和容器壁以及液面发生碰撞，在和液面碰撞时，有的分子则被液体分子所吸引，而重新返回液体中成为液体分子。

开始蒸发时，进入空间的分子数目多于返回液体中分子的数目，随着蒸发的继续进行，空间蒸汽分子的密度不断增大，因而返回液体中的分子数目也增多。

当单位时间内进入空间的分子数目与返回液体中的分子数目相等时，则蒸发与凝结处于动平衡状态，这时虽然蒸发和凝结仍在进行，但空间中蒸汽分子的密度不再增大，此时的状态称为饱和状态。

在饱和状态下的液体称为饱和液体，其蒸汽称为干饱和蒸汽（也称饱和蒸汽）。

如果用户是为了达到更精确的计量监控，建议都视为过热蒸汽，对温度和压力补偿，但考虑成本问题，客户也可以只对温度进行补偿。

理想的饱和蒸汽状态，指的是温度、压力及蒸汽密度三者存在一一对应的关系，知道其中一个，其他二个值就是定数。

存在这种关系的蒸汽就是饱和蒸汽，否这都可以视为过热蒸汽进行计量。

实际中过热蒸汽的温度可以较高，压力一般都相对较低（较饱和蒸汽），0.7MPa，200℃蒸汽就是这样，属过热蒸汽水在一定的压力下加热，水的温度随着不断加热而上升，当水温升高到某一温度时，水就开始沸腾，这时候水的温度称为沸腾温度。

如在继续加热，水温保持不变，水即开始气化，而逐步变为蒸汽。

水在一定的压力下的沸腾温度也称为饱和温度。

这个温度与其所受压力大小有关，压力愈大，则沸腾温度也就越高；反之，压力小，则沸腾温度也低。

例如压力为0.10MPa(1atm)时，其饱和温度为99.09°C；压力为4.05MPa （40atm)时，其饱和温度为249.18°C；压力为10.13MPa（100atm)时，其饱和温度为309.53°C.以上可知，水在一定压力下，加热至沸腾，水就开始气化，也就逐渐变为蒸汽，这时蒸汽的温度也就等于饱和温度。

第一节 差压式流量计
二 其它差压流量计 1.均速管流量计
(1)均速管流量计概述 均速管始于20世纪60年代。它的结构简单，容易加 工，成本低廉，不可恢复的压力损失小，大约只相当于 节流装置的百分之几；流量传感器是插人式探头，安装 简易，可以不断流进行装卸和维护，而且性能稳定。
第一计测量原理
(1)节流的概念 节流就是流体在流动 中因流通面积变小而受到 局部收缩的现象。
第一节 差压式流量计
(2)测量原理 对于一定形状和尺寸的 阻力件，一定的测压位置和 前后直管段，在一定的流体 参数情况下，阻力件前后的 差压与体积流量之间有一定 的函数关系。
1-节流元件 2-引压管路 3-三阀组 4-差压计
第一节 差压式流量计
c.圆缺孔板
第一节 差压式流量计
第一节 差压式流量计
3.节流装置的其它辅件
(1)冷凝器 被测流体是蒸汽或 湿气体时，在导压管内 要积存凝结水。为了使 前后导压管内液位高度 保持不变或相等，常采 用冷凝器。
第一节 差压式流量计
(2)集气器和沉降器 当被测介质为液体时，为防 止液体中析出的气体进入差压 计，引起测量误差，我们常在 导压管的最高处放置集气器。 集气器上有排气阀，可定期排 出积存的气体。 为了防止液体中析出的沉淀 物堵塞导压管，我们又在导压 管的最低处放置沉降器及排污 阀，以便定期排除污物。
qv C 1
4

4
d2
2

p

4
d2
2

p
qm
C

1 4 4
d 2 2 p

4
d 2 2 p
第一节 差压式流量计
对于可压缩流体，考虑到节流过程中流体密度的变化而 引入流束膨胀系数ε进行修正采用节流件前的流体密度ρ， 由此流量公式可更一般的表示为：

InstructionManual使用说明书 SLFC-300流量计算机前言感谢您购买本公司的流量计算机产品！本使用说明书适用于SLFC-300型流量计算机。

尊敬的客户，您所购买的SLFC-300流量计算机出厂前已进行了准确的调校。

本手册是关于流量计算机的功能、安装接线、仪表设置、操作方法、故障处理方法等的说明书。

为了您能正确、有效地使用该产品，请在操作前仔细阅读本使用说明书，有不确定的地方，请与我公司售后服务部门联系。

我公司奉行产品不断更新换代的理念，因此该说明书中的内容将会随着产品的更新而改动，最新的产品信息和资料可以联系我们。

注意● 关于本说明书的内容我们力尽最大努力来确保说明书的准确性和通俗性，但我们仍然不能保证该说明书中没有任何的错误和遗漏之处。

如果您发现任何的错误或不可理解之处请与我们联系，对于您提出的指正和建议我们将不胜感激。

● 本说明书内容如因功能改进、软件升级等原因有所修改时，恕不通知。

● 本说明书的内容禁止全部或部分复制、转载。

版本V2.1-16-12版安全预防SLFC-300内部的电子部件可能会被静电损坏，为保证流量计算机的安全，当接触这些部件时，请先确保人体没有静电。

为了保证操作人员和设备的安全，请仔细阅读该说明书并严格按照安全规则操作。

对于用户违反操作规则而造成的一切损失和用户擅自拆装而造成的仪表损坏，本公司将不承担责任。

若仪表出现故障，请及时通知我们，并请提供产品的完整型号、出厂编号、故障现象、使用环境等详细资料，以便我们迅速为您排除故障。

尽量不打开包装箱进行存放，严禁存放在室外。

存放地点应具备以下条件：防雨防潮、温度：0℃~ 40℃、湿度：40% ~ 80%确认包装内容SLFC-300流量计算机在出厂前已经过充分的检查。

用户在使用前，请先确认它在运输过程中没有受到损坏，外包装箱是否完好。

仪表的型号和规格都在仪表外壳的铭牌上，打开包装箱后，请先核对您手中的SLFC-300流量计算机与定货时的型号是否一致，配件及随机资料是否完整。

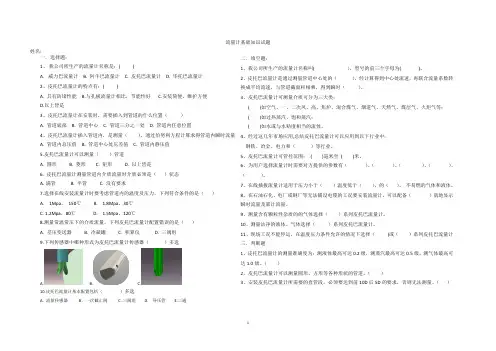

流量计基础知识试题姓名:一．选择题：1、我公司所生产的流量计名称是：( )A.威力巴流量计B. 阿牛巴流量计C. 皮托巴流量计D. 毕托巴流量计2、皮托巴流量计的特点有：( )A. 具有防堵性能B.与孔板流量计相比，节能性好C.安装简便，维护方便D.以上皆是3、皮托巴流量计在安装时，需要插入到管道的什么位置（）A. 管道底部B. 管道中心C. 管道三分之一处D. 管道内任意位置4、皮托巴流量计插入管道内，是测量（），通过伯努利方程计算求得管道内瞬时流量A. 管道内总压值B. 管道中心处压差值C. 管道内静压值5.皮托巴流量计可以测量（）管道A. 圆形B. 菱形C. 矩形D. 以上皆是6.皮托巴流量计测量管道内介质流量时介质必须是（）状态A.满管B. 半管C. 没有要求7.选择在线安装流量计时要考虑管道内的温度及压力，下列符合条件的是（）A. 1Mpa，150℃B. 1.8Mpa，30℃C. 1.2Mpa，80℃D. 1.5Mpa，120℃8.测量常温常压下的介质流量，下列皮托巴流量计配置错误的是（）A. 差压变送器B. 冷凝罐C. 积算仪D. 三阀组9.下列传感器中哪种形式为皮托巴流量计传感器（）多选A. B. C.10.皮托巴流量计基本配置包括（）多选A. 流量传感器 B . 一次截止阀 C .三阀组 D. 导压管 E.三通二．填空题：1、我公司所生产的流量计名称叫(），型号的前三个字母为()。

2、皮托巴流量计是通过测量管道中心处的（），经计算得到中心处流速，再联合流量系数转换成平均流速，与管道截面积相乘，得到瞬时（）。

3、皮托巴流量计可测量介质可分为三大类：()如空气、一、二次风、高、焦炉、混合煤气、烟道气、天然气、煤层气、火炬气等；()如过热蒸汽、饱和蒸汽；()如水或与水粘度相当的流体。

4、经过这几年市场应用,总结皮托巴流量计可以应用到以下行业中:钢铁、冶金、电力和（）等行业。

5、皮托巴流量计可管径范围：()毫米至()米。
