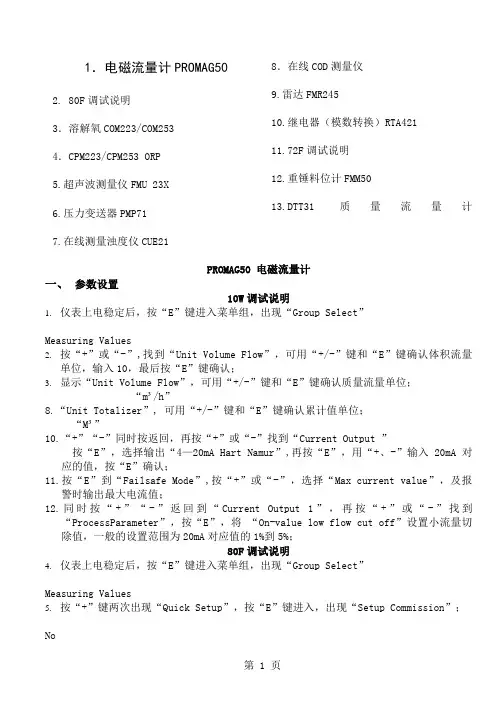

1．电磁流量计PROMAG50 2. 80F调试说明3．溶解氧COM223/COM253 4．CPM223/CPM253 ORP5.超声波测量仪FMU 23X6.压力变送器PMP717.在线测量浊度仪CUE21 8．在线COD测量仪9.雷达FMR245 10.继电器（模数转换）RTA42111.72F调试说明12.重锤料位计FMM5013.DTT31质量流量计PROMAG50 电磁流量计一、参数设置10W调试说明1.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values2.按“+”或“-”,找到“Unit V olume Flow”，可用“+/-”键和“E”键确认体积流量单位，输入10，最后按“E”键确认；3.显示“Unit Volume Flow”，可用“+/-”键和“E”键确认质量流量单位；“m³/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“M³”10.“+”“-”同时按返回，再按“+”或“-”找到“Current Output ”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.同时按“+”“-”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；80F调试说明4.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values5.按“+”键两次出现“Quick Setup”，按“E”键进入，出现“Setup Commission”；No6.按“+”或“-”，输入80，最后按“E”键确认；7.重新出现Setup Commission”，按“+”键改为“Yes”，按“E”键确认；No8.显示“Language”选择语言为英语，按“E”键确认，如需选其它语言先用“+”“-”键选择再用“E”键确认；9.显示“Pre-setting”,按“E”键确认；“Act-setting”10.显示“Unit Mass Flow”，可用“+/-”键和“E”键确认质量流量单位；“Kg/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“Kg”9.“Configuration other Unit?”，可用“+/-”键和E键，选择“No”;10.“+”“-”同时按返回到“Quick Setup”菜单，再按“+”或“-”找到“Current Output 1”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.按“E”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“Assign cutoff”选为“Mass flow”,按“E”键，在“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；Liquisys COM223/COM253溶解氧调试方法一、调试:(1) 操作说明 :下面对各个操作键进行说明：CAL键：标定，激活标定模式，标定菜单显示。
一．涡街流量计的原理1．卡门涡街的产生与现象为说明卡门涡街的产生，我们来考虑粘性流体绕流圆柱体的流动．当流体速度很低时，流体在前驻点速度为零，来流沿圆柱左右两侧流动，在圆柱体前半部分速度逐渐增大，压力下降，后半部分速度下降，压力升高，在后驻点速度又为零．这时的流动与理想流体绕流圆柱体相同，无旋涡产生，如图3—7a所示．随着来流速度增加，圆柱体后半部分的压力梯度增大，引起流体附面层的分离，如图3—7b所示．当来流的雷诺数Re再增大，达到40左右时，由于圆柱体后半部附面层中的流体微团受到更大的阻滞，就在附面层的分离点S处产生一对旋转方向相反的对称旋涡．如图3－7c所示．在一定的雷诺数Re范围内，稳定的卡门涡街及旋涡脱落频率与流体流速成正比．图3－7 圆柱绕涡街产生示意图2．卡门涡街的稳定条件并非在任何条件下产生的涡街都是稳定的．冯·卡门在理论上已证明稳定的涡街条件是：涡街两列旋涡之间的距离为h，单列两旋涡之间距离为，若两者之间关系满足＝1或 h / ＝0. 281 （3－24）时所产生的涡街是稳定的。
3．涡街运动速度为了导出旋涡脱落频率与流速之间的关系，首先要得到涡街本身的运动速度．为便于讨论，我们假定在旋涡发生体上游的来源是无旋、稳定的流动，即其速度环量为零．从汤姆生定理可知，在旋涡发生体下游所产生的两列对应旋涡的速度环量，必然大小相等，方向相反，其合环量为零，由于对应两旋涡的旋向相反，速度环量大小相等，所以在整个涡群的相互作用下，涡街将以一个稳定的速度向上游运动．从理论计算可得．的表示式为＝tan h (3-25)对于稳定的涡街，将式（3－25）代入，有：= tan h(0. 281 )= (3-26)4．流体流速与旋涡脱落频率的关系从前面讨论可知，当流体以流速u流动时，相对于旋涡发生体，涡街的实际向下游运动速度为u－ur．如果单列旋涡的产生频率为每秒f个旋涡，那么，流速与频率的关系为u－ur = fl (3－27)将式(3－26)代入，可得到流速u与旋涡脱落频率f之间的关系．但是，在实际上不可能测得速度环量的数值，所以只能通过实验来确定来流速度u与涡街上行速度ur之间的关系，确定因柱形旋涡发生体直径d与涡街宽度h之间的关系，有：h＝1. 3d （3－28）ur＝0. 14u （3－29）将式（3－24），（3－27），（3－28），（3－29）联立，可得：f＝＝＝（3－29’）0. 2u / d也可将上式写成：St＝0. 2 (3－30)St称为斯特罗哈尔数．从实验可知，在雷诺数Re为3×l02－3×l05范围内，流体速度u与旋涡脱落频率的关系是确定的．也就是说，对于圆柱形旋涡发生体，在这个范围内它的斯特罗哈尔数St是常数，并约等于0．2，与理论计算值吻合的很好．对于三角型式的旋涡发生体，其斯特罗哈数St也是常数，但有它自己的数值．图3－8为圆柱型旋涡发生体产生的涡街结构．根据以上分析，从流体力学的角度可以判定涡街流量计测量的上下限流量为：Re ＝3×102－2×l05．当雷诺数更大时，圆柱体周围的边界层将变成紊流，不符合上述规律，并且将会是不稳定的．图3－8 涡街结构示意图5．流体振动原理当涡街在旋涡发生体下游形成以后，仔细观察其运动，可见它一面以速度u－ur 平行于轴线运动，另外还在与轴线垂直方向上振动．这说明流体在产生旋涡的同时还受到一个垂直方向上力的作用．下面讨论这个垂直方向上力的产生原因及计算方法．同前讨论，假定来流是无旋的，根据汤姆生定律：沿封闭流动流线的环量不随时间而改变．那么，当在旋涡发生体右(或左)下方产生一个旋涡以后，必须在其它地方产生一个相反的环量，以使合环量为零．这个环量就是旋涡发生体周围的环流．根据茹科夫斯基的升力定理，由于这个环量的存在，会在旋涡发生体上产生一个升力，该升力垂直于来流方向．设作用在旋涡发生体每单位长度上的升力为L，有：L＝u （3－31）式中――流体密度；u――来流速度；――旋涡发生体的速度环量．从前面的讨论中可以得到以下关系，＝2 ur；ur=K1u；＝K2d ；将上述关系代入式(3—31)，并令系数K＝2 K1K2，则有：L＝K du2 (3－32)这就是作用在旋涡发生体上的升力．由于旋涡在旋涡发生体两侧交替发生，且旋转方向相反，故作用在发生体上的力亦是交替变化的．而流体则受到发生体的反作用力，产生垂直于铀线方向的振动，这就是流体振动的原理．从上述分析可以知道：交替地作用在旋涡发生体上的上升力的频率就是旋涡的脱落频率．通过检测该升力的变化频率，就可以得到旋涡的脱落频率，从而可得流体的流速值。
1．电磁流量计PROMAG50 2. 80F调试说明3．溶解氧COM223/COM2534．CPM223/CPM253 ORP5.超声波测量仪FMU 23X6.压力变送器PMP717.在线测量浊度仪CUE218．在线COD测量仪9.雷达FMR24510.继电器（模数转换）RTA42111.72F调试说明12.重锤料位计FMM5013.DTT31质量流量计PROMAG50 电磁流量计一、参数设置10W调试说明1.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values2.按“+”或“-”,找到“Unit Volume Flow”，可用“+/-”键和“E”键确认体积流量单位，输入10，最后按“E”键确认；3.显示“Unit Volume Flow”，可用“+/-”键和“E”键确认质量流量单位；“m³/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“M³”10.“+”“-”同时按返回，再按“+”或“-”找到“Current Output ”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.同时按“+”“-”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；80F调试说明4.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values5.按“+”键两次出现“Quick Setup”，按“E”键进入，出现“Setup Commission”；No6.按“+”或“-”，输入80，最后按“E”键确认；7.重新出现Setup Commission”，按“+”键改为“Yes”，按“E”键确认；No8.显示“Language”选择语言为英语，按“E”键确认，如需选其它语言先用“+”“-”键选择再用“E”键确认；9.显示“Pre-setting”,按“E”键确认；“Act-setting”10.显示“Unit Mass Flow”，可用“+/-”键和“E”键确认质量流量单位；“Kg/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“Kg”9.“Configuration other Unit?”，可用“+/-”键和E键，选择“No”;10.“+”“-”同时按返回到“Quick Setup”菜单，再按“+”或“-”找到“Current Output 1”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.按“E”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“Assign cut off”选为“Mass flow”,按“E”键，在“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；Liquisys COM223/COM253溶解氧调试方法一、调试:(1) 操作说明 :下面对各个操作键进行说明：CAL键：标定，激活标定模式，标定菜单显示。
涡街设定参数（1）测量气体时单位1、SYSTEM UNITE---MEASURING UNITE TYPE----CALCULA TED CORRECTED VOLUME2、CURRENT OUTPUT ---V ALUE 20mA（输入量程）3、PROCESS PAREMETER—APPLICA TION GAS/STEAM（气体）LIQUID（液体）注：*气体时候必须修改此参数OPERA TING DENSITY（操作密度）；注：*数据表中可以查找到此参数REFERENCE DENSITY(参考密度)：标准密度注：*数据表中可以查找到此参数OPERA TING TEMPERA TURE(操作温度)：注：*数据表中可以查找到此参数1、SYSTEM UNITE---MEASURING UNITE TYPE----CALCULA TED FLOW2、CURRENT OUTPUT ---V ALUE 20mA（输入量程）3、PROCESS PAREMETER—APPLICA TION GAS/STEAM（气体）LIQUID（液体）注：*气体时候必须修改此参数OPERA TING DENSITY（操作密度）；注：*数据表中可以查找到此参数OPERA TING TEMPERA TURE(操作温度)：注：*数据表中可以查找到此参数1、CURRENT OUTPUT ---V ALUE 20mA（输入量程）3、PROCESS PAREMETER—APPLICA TION GAS/STEAM（气体）LIQUID（液体）注：*气体时候必须修改此参数OPERA TING TEMPERA TURE(操作温度)：注：*数据表中可以查找到此参数质量计设定参数测量液体时：1设定单位SYSTEM UNITE中2设定量程OUTPUT中找到V ALUE 20mA测量气体时：1设定单位SYSTEM UNITE中2设定量程OUTPUT中找到V ALUE 20mA3 PROCESS PAREMETER---EMPTY PIPE DETECT （EPD空管检测）选择：OFF注：*测量气体时必须关闭空管检测更换电路板后需要设定所有参数，并且要重新设定传感器参数,这些参数最好在更换前记录下来：SENSOR DA TA菜单下K-FACTOR METER BODY MB NOMINAL DIAMETER .见下B图5 k-factor body MB。
E+H恩德斯豪斯涡街流量计调校方法涡街流量计是一种比较先进的智能化仪表，主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等。
恩德斯豪斯涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件，因此可靠性高,维护量小。
仪表参数能长期稳定。
有模拟标准信号,也有数字脉冲信号输出,容易与PLC、DCS等控制系统配套使用。
F200 涡街流量计E+H恩德斯豪斯总经销.针对一些问题的出现，涡街流量计需要进行调校。
例如指示长期不准或者完全无指示;指示大范围波动，无法读数;指示不回零;小流量时无指示;流量变化时指示变化跟不上等等情况。
以下来介绍一些有关涡街流量计的一些调校方法。
1、选型方面的问题。
恩德斯豪斯涡街流量计的传感器在口径选型上或者在设计选型之后由于工艺条件变动，使得选择大了—个规格，实际选型应选择尽可能小的口径，以提高测量精度。
比如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小，实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，因为如果要重新改造有时候难度太大。
2、参数整定方向的原因。
由于参数错误，导致仪表指示有误.参数错误使得二次仪表满度频率计算错误。
满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数，而资料上参数的不一致性又影响了参数的最终确定，最终通过重新标定结合相互比较确定了参数，解决了这一问题。
3、安装方面的问题。
主要是传感器前面的直管段长度不够，影响测量精度。
4、线路连接问题。
部分回路表面上看线路连接很好，仔细检查，有的接头实际已松动造成回路中断，有的接头虽连接很紧但由于副线问题紧固螺钉却紧固在了线皮上，也使得回路中断。
恩德斯豪斯涡街流量计常遇到的问题也就这几个，当大家都了解后，恩德斯豪斯涡街流量计会变得不再神秘难懂。
