帕萨特领域整车电路图

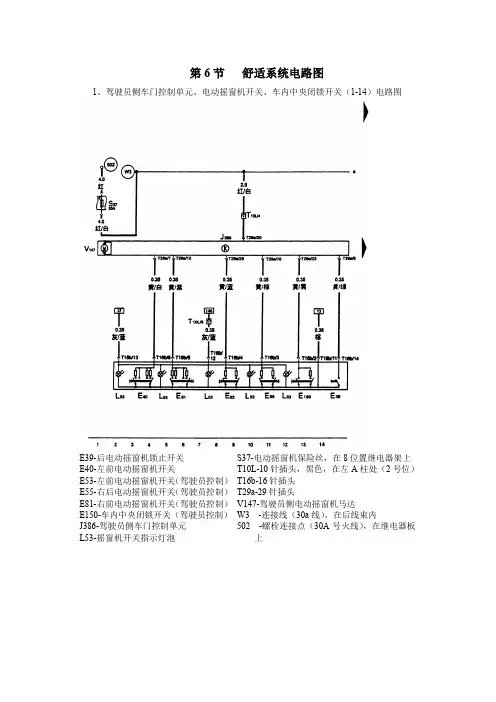

第6节舒适系统电路图1、驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关（1-14）电路图E39-后电动摇窗机锁止开关E40-左前电动摇窗机开关E53-左前电动摇窗机开关（驾驶员控制）E55-右后电动摇窗机开关（驾驶员控制）E81-右前电动摇窗机开关（驾驶员控制）E150-车内中央闭锁开关（驾驶员控制）J386-驾驶员侧车门控制单元L53-摇窗机开关指示灯泡S37-电动摇窗机保险丝，在8位置继电器架上T10L-10针插头，黑色，在左A柱处（2号位）T16b-16针插头T29a-29针插头V147-驾驶员侧电动摇窗机马达W3 -连接线（30a线），在后线束内502 -螺栓连接点（30A号火线），在继电器板上2、驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”警告灯（15-28）电路图F220-驾驶员侧的闭锁控制单元K133-中央闭锁系统（带安全功能）的警告指示灯T8c-8针插头，黑色，在驾驶员侧的闭锁单元上W31-左前门灯T10 L-10针插头，黑色，在左A柱处（2号位）44A -左A柱接地点R14 -连接线，在驾驶员侧车门线束内W29 -CAN总线的A线（高位），在底盘线束内W30 -CAN总线的B线（低位），在底盘线束内86 -接地连接线，在后线束内205 -接地连接线，在驾驶员侧车门线束内3、驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器（29-42）电路图E43-后视镜调节开关E48-后视镜调节转换开关L78-后视镜调节开关照明灯E10e-10针插头，在后视镜调节开关上E10L-10针插头，黑色，在左A柱处（2号位）T12-12针插头V17-驾驶员侧后视镜调节马达V121-驾驶员侧后视镜复位马达V149-驾驶员侧后视镜调节马达Z4-驾驶员侧后侧镜加热器R27 -连接线，在驾驶员侧车门线束内W20 -连接线，（30a），在后线束内4、左后车门控制单元、闭锁单元及左右电动摇窗机（43-56）电路图E52-左后电动摇窗机开关F222-左后闭锁控制单元（图中开关处于车门打开的位置）J388-左后车门控制单元L53-摇窗机开关指示灯泡T5e-5针插头T6e-6针插头T8t-8针插头，黑色，在左B处T18a-18针插头V26-左后电动摇窗机马达W33-左后门灯57A -左B柱接地点R31 -连接线，在左后车门线束内5、右前车门控制单元、闭锁单元及右前门灯（57-70）电路图F221-右前闭锁控制单元J387-右前车门控制单元S14-14号保险丝，10A，在保险丝架上S38-38号保险丝，15A，在保险丝架上T8d-8针插头，蓝色，在右前闭锁单元上T10f-10针插头，蓝色，在左A柱处（6号位）T10w-10针插头，黑色，在右A柱处（3号位）T29b-29针插头W32-右前门灯43A -右A柱接地点500B –螺栓连接点（30c号火线），在继电器板上A32 -连接线，在仪表板线束内R29 -连接线，在右前车门线束内206 -接地连接线，在右前线束内6、右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器（71-84）电路图E107-电动摇窗机开关（在右前车门上）E53-摇窗机开关指示灯泡T5f-5针插头，在电动摇窗机开关上T10w-10针插头，黑色，在右A柱处（3号位）T12a-12针插头，黑色V25-右前后视镜调节马达V122-右前后视镜复位马达V148-右前电动摇窗机马达V150-右前后视镜调节马达Z5-右前后视镜加热器R36 -连接线，在右前车门线束内7、右后车门控制单元、闭锁单元、右后电动摇窗机及右后门灯（85-98）电路图E54-右后电动摇窗机开关F223-右后闭锁控制单元J389-右后车门控制单元L53-摇窗机开关指示灯泡T5g-5针插头，在右后电动摇窗机开关上T6f-6针插头，在右后闭锁控制单元上T8u-8针插头，黑色，在右B柱处T18b –18针插头，在右后车门闭锁单元上V27-右后电动摇窗机马达W34-右后门灯75A -右B柱接地点R32 -连接线，在右车门后线束内W3 -连接线（a线），在后线束内W20 -连接线（30a号火线），在后线束内8、前车内顶灯、阅读灯及遮阳板和化妆镜照明灯（99-112）电路图F147-驾驶员侧化妆镜照明灯接触开关F148-右前化妆镜照明灯接触开关T10o –10针插头，淡绿色，在左A柱处（3号位）W-车内顶灯W11-左后阅读灯W12-右后阅读灯W14-右前化妆镜照明灯W20-驾驶员侧化妆镜照明灯R4 -连接线，在车内灯/车门接触开关线束内R6 -连接线，在车内灯线束内W36 –连接线（30a），在底盘线束内44 -左A柱接地点128 -接地连接线，在车内灯线束内9、舒适电子中央控制单元、行李箱照明灯（113-126）电路图E5-行李箱照明灯开关J285-组合仪表控制单元J393-舒适电子中央控制单元T10f-10针插头，蓝色，在左A柱处（6号位）T23-23针插头，在舒适电子中央控制单元上W3-行李箱照明灯A27 -至转速信号线，在仪表板线束内57B -左B柱处接地点W19 -连接点（行李箱照极），在后线束内W29 -（CAN1）-CAN总线的A线，在底盘线束内W30 -（CAN2）-CAN总线的B线，在底盘线束内W36 -连接线（30a），在底盘线束内46-舒适系统接地点，左侧搁脚空间接地点87 -接地连接点，在左后线束内（57B分出）196 -接地接点，在左后线束内（57B分出）10、舒适电子中央控制单元、行李箱盖闭锁装置（127-140）电路图F15-后风窗加热开关F218-行李箱盖中央闭锁开关T6c-6针插头，在左A柱处（11号位）T10f-10针插头，蓝色，在左A柱处（6号位）T10L-10针插头，黑色，在左A柱处（2号位）T10o-10针插头，淡绿色，在左A柱处（3号位）T23-23针插头，在舒适电子中央控制单元上V53-用于中央闭锁的行李箱盖马达Z1-后风窗加热器D-点火开关S6-保险丝6，5AA2 -正板连接线，在仪表板线束内A82 -风窗加热连接线，在仪表板线束内196 -接地连接点，在左后线束内（由57B分出）11、舒适电子中央控制单元、加油盖遥控开启开关（141-154）电路图D-点火开关L104-摇控闭锁开启开关的照明灯R-收放机T8-8针插头，在收放机上T1a-单针插头（安全气囊信号），棕色，左右A柱处的A位T10f-10针插头，蓝色，在左A柱处（6号位）T10o-10针插头，淡绿色，在左A柱处（3号位）V155-油箱盖开启马达E204-油箱盖开启开关A21 -连接线，在仪表板线束内A76 -至K线A117 -连接点，在底盘线束内T4 -4针插头，黄色75B -右B柱处接地点W38 -连接线（58d），在地板线束内86 -接地连接点，在左后线束内（由44A分出）197 -在右后线束内（由75B分出）第7节空调系统电路图1、新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀（1-15）电路图E9-新鲜空气鼓风机开关E35-空调开关E184-新鲜空气和循环空气开关F38-环境温度开关（小于等于5℃）K84-空调警告灯K114-新鲜空气和循环空气开关警告灯L16-新鲜空气控制照明灯N24-带保险丝的新鲜空气鼓风机串联电阻S225-保险丝，在保险丝架上S236-保险丝，在保险丝架上T4a-4针插头，在串联电阻上T8a-8针插头，在新鲜空气和循环空气开关上T9a-9针插座，在中央电器板上，红色，接393继电器T6g-6针插头，在新鲜空气鼓风机开关上V2-新鲜空气鼓风机V154-新鲜/循环空气板定位马达A19 -连接点（58d），在仪表板线束内A36 -连接点（75a），在仪表板线束内A80 -连接点（X），在仪表板线束内135-接地连接点，在仪表板线束内（由30 分出）503 -螺钉连接点，（75x火线），在继电器板上2、空调控制单元、空调电磁离合器和环境温度传感器（16-29）电路图G17-环境温度传感器J220-发动机控制单元J285-组合仪表的控制单元J314-空调切断控制单元，在13位置继电器架上的4号位（398继电器）N25-空调电磁离合器T2a-2针插头T10k –10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，在发动机室的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上T32b-32针插头，绿色，在仪表板线束内A36 -连接点（75x火线），在仪表板线束内A73 -连接点（环境温度表），在仪表板线束内A79 -连接点（过热灯开关），在仪表板线束内135 -接地连接点，在仪表板线束内（由30 分出）3、锁止二极管、风扇继电器（30-43）电路图E15-后风窗加热开关J26-散热风扇继电器，在13位置继电器板上1号位上（373继电器）J28-过热/空调锁止二极管J220-发动机控制单元S14-14号保险丝，10A，在保险丝架上T6-6针插座，黑色，在右B柱边上（不挂在上面）T6h-6针插头，黑色，在后风窗加热开关上T10d-10针插头，棕色，在发动机室防护罩内的左侧（2号位）T10k-10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，橙/红色，在发动机室防护罩内（3号位）T80-80针插头，在发动机控制单元上T9b-9针插座，在中央电器板上，棕色（空位）A32 -正极连接线（30），在仪表板线束内A64 -连接点（转速信号），在仪表板线束内A105 -连接点（转速信号）2，在仪表板线束内500B -螺栓连接点（30c号火线），在继电器板上30-接地点，在继电器板附近（左A柱）81-接地连接点，在仪表板线束内（由30 分出）135 -接地连接点，在仪表板线束内（由30 分出）4、空调压力开关、风扇热敏开关、风扇继电器和风扇（44-57）电路图F18-散热风扇热敏开关F129-空调压力开关J279-散热风扇1档速度继电器（红色）在附加继电器架上（214继电器）J280-散热风扇2档速度继电器（棕色）在附加继电器架上（370继电器）N39-散热风扇的串联电阻S42-保险丝，40A，黄色，在附加继电器架上S51-保险丝，5A，红色，在附加继电器架上T2b-2针插头，在发动机室的左前侧T4-4针插头，在发动机室的左前侧T10k-10针插头，灰色在左A柱处（14号位）V7-散热风扇32 -接地点，在继电器板边上（在A柱）127 -接地连接点，在空调压缩机线束内501c 螺栓连接点2（30B号火线），在继电器板上503 -螺栓连接点（75x火线），在继电器板上第8节收放机电路图1、收放机（1-14）电路图D-点火开关J285-组合仪表的控制单元R-收放机R11-天线R24-天线放大器S237-保险丝，20A，在保险丝架上T1-单针插头T8-8针插头，黑色，在收放机上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上A21 -连接线（86s），在仪表板线束内A23 -连接线（30s），在仪表板线束内A60 -连接点（转速信号），在组合仪表线束内45 -接地连接点，在仪表板下的中央左侧501A -螺栓连接点2（30B号火线），在继电器板上R-收放机R21-左前扬声器，在左前车门上R23-右前扬声器，在右前车门上T4-4针插头，黑色，在右A柱处T4a -4针插头，黑色，在右A柱处T4b-4针插头，黑色，在右A柱处T4c-4针插头，黑色，在右A柱处T8-8针插头，黑色，在收放机上（电源）T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）A19 -连接线（58d），在仪表板线束内A76 -连接线（K诊断线），在仪表板线束内R-收放机R15-左后扬声器，在左后车门上R17-右后扬声器，在右后车门上T4-4针插头，黑色，在右A柱处T4b-4针插头，黑色，在左A柱处T6f-6针插头，红色，在左B柱处T6d-6针插头，红色，在右B柱处T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）附录2、中央电器板 （1）正面（2）反面 53B 30A 红色4240A 红色515A棕色3130A 绿色53A 30A 红色4、左A 柱T2a 黄色6、右T4 黄/紫色8、保险丝架S2-10A S4-5A S5-10A S6-5A S7-10A S12-10A S13-10A S14-10A S15-10A S18-10A S19-10 S20-15A S21-15A S22-5A S23-5A S24-25A S25-30A S26-30A S28-20A S29-20A S31-15A S32-20A S33-15A S34-15A S36-15A S37-20A S38-15A S39-15A S40-25A。

https://portal.cpn.vwg/elsapro/elsaweb/ctr/WDshowContent/document/2946799
2016/2/2
w
上海大众全新帕萨特轿车
电路图
页码，4/8(W)
编号 39 / 4
左前汽车高度传感器, 后部车身加速传感器, 减震电子调节控制单 元
G78 - 左前汽车高度传感器
w
上海大众全新帕萨特轿车
页码，2/8(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 39 / 2

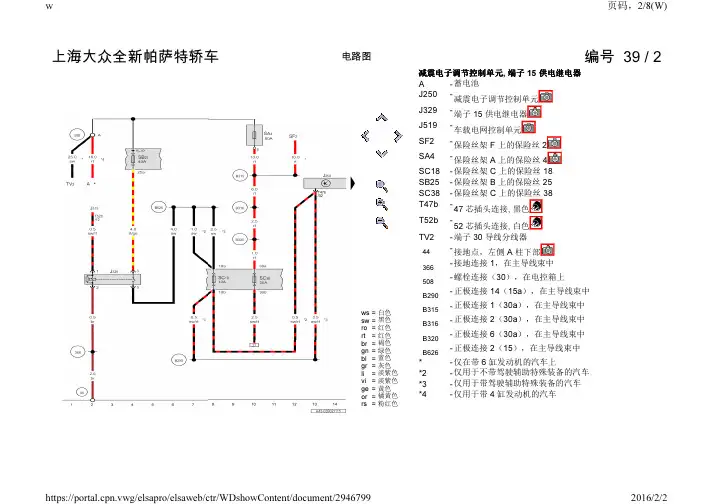

减震电子调节控制单元, 端子 15 供电继电器
J250 - 减震电子调节控制单元
N336 - 左前减震调节阀
T2gc - 2 芯插头连接, 棕色 T4af - 4 芯插头连接, 黑色
T47b
B476 B477 B478 B538 B539
- 47 芯插头连接, 黑色 - 连接 12，在主导线束中 - 连接 13，在主导线束中 - 连接 14，在主导线束中 - 连接 29，在主导线束中 - 连接 30，在主导线束中
2016/2/2
w
上海大众全新帕萨特轿车
页码，7/8(W)
电路图
编号 39 / 7
减震电子调节控制单元, 右前减震调节阀, 左后减震调节阀, 右后减 震调节阀
J250 - 减震电子调节控制单元
N337 - 右前减震调节阀
N338 - 左后减震调节阀
N339 - 右后减震调节阀
T2gd T2ge T2gf

w
上海大众全新帕萨特轿车
页码，2/3(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 34 / 2
端子 15 供电继电器, 车载电网控制单元
A
- 蓄电池
J329 - 端子 15 供电继电器
J519 - 车载电网控制单元
SF2 - 保险丝架 F 上的保险丝 2
ห้องสมุดไป่ตู้
SA4
SC13 SC20 SB25
- 保险丝架 A 上的保险丝 4 - 保险丝架 C 上的保险丝 13 - 保险丝架 C 上的保险丝 20 - 保险丝架 B 上的保险丝 25
T52b - 52 芯插头连接, 棕色 TV2 - 端子 30 导线分线器
https://portal.cpn.vwg/elsapro/elsaweb/ctr/WDshowContent/document/2946794
2016/2/2
T28a - 28 芯插头连接, 黑色
T52b - 52 芯插头连接, 棕色
T52c - 52 芯插头连接, 棕色
WX1 - 前部车内照明灯
Y7
- 自动防眩的车内后视镜
368 B280 B317 B520
*
- 接地连接 3，在主导线束中 - 正极连接 4（15a），在主导线束中 - 正极连接 3（30a），在主导线束中 - 连接（RF），在主导线束中 - 仅用于带有自动防眩车外后视镜的汽车
编号 34 / 3
雨水与光线识别传感器, 车载电网控制单元, 自动防眩的车内后视 镜

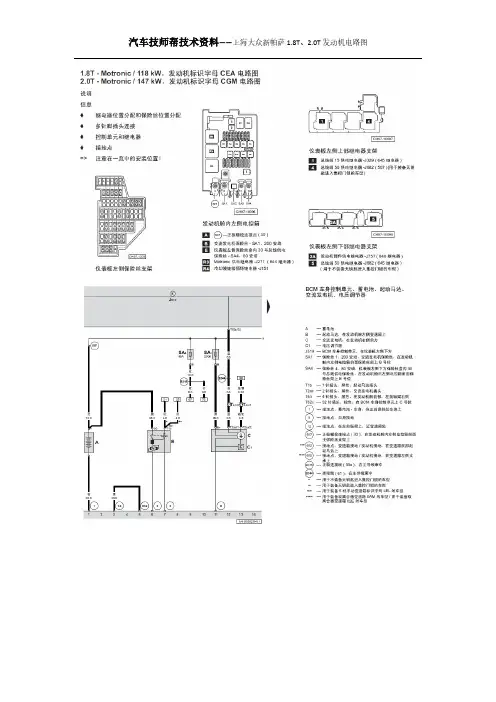

汽车技师帮技术资料——上海大众新帕萨 1.8T、2.0T 发动机电路图
