内容编号1、基本电路图（上海帕萨特GLI、GSI轿车）蓄电池、点火开关、发电机起动机、X触点继电器…………………….………….1／1电子防盗器、防盗器报警灯、自诊断接口、发电机冲电指示灯…………………..1／2仪表板、数字钟、里程表、灯光打开时的报警蜂鸣器等…………………………..1／3仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等…..1／4仪表板温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等……………………………………..1／5 手制动开关、清洗液位传感器、制动磨损信号开关等………………………………1／6 转向开关、大灯变光开关、停车灯开关、左前灯……………………………………1／7 带转向继电器的警告灯开关、右前灯…………………………………………………1／8 制动灯开关、制动灯、尾灯……………………………………………………………1／9 收放机、点烟器、仪表板通风照明……………………………………………………1／10 开关和仪表灯光控制、大灯调节、大灯调节马达……………………………………1／11 灯光开关、雾灯开关、杂物箱灯、牌照灯……………………………………………1／12 前后雾灯、倒车灯………………………………………………………………………1／13 双音喇叭及继电器………………………………………………………………………1／14 新鲜空气鼓风电机开关、鼓风机和空气循环开关、新鲜空气／循环叶板定位马达1／15 后风窗加热开关、后风窗加热器………………………………………………………1／16 雨刮器继电器、雨刮器开关、前风档玻璃清洗马达…………………………………1／17 2、ANQ发动机电路图（上海帕萨特GLI、GSI轿车）蓄电池、起动机、发电机……………………………………………………………….2／1 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）………………………………………………………………………….2／2 发动机控制单元、节气门控制部件、暴震传感器1和进气温度传感器…………….2／3 发动机控制单元、曲轴位置传感器（发动机转速传感器）和暴震传感器2………..2／4 发动机控制单元、空气质量计、燃油泵继位器和喷嘴……………………………….2／5 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管控制阀和凸轮轴调节阀（可变进气门相位）……………………………………………………………..2／6 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞…………………..2／7 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液开关和机油状态传感器………………………………………………………………………………..2／8 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表…………..2／9内容编号3、ABS防抱死制动系统电路图（上海帕萨特GLI、GSI轿车）ABS控制单元、车轮转速传感器………………………………………………………..3／1 ABS控制单元、ABS液压泵、电磁阀等………………………………………………..3／2 ABS控制单元、ABS报警灯……………………………………………………………..3／3 4、安全气囊系统电路图（上海帕萨特GLI、GSI轿车）安全气囊控制单元………………………………………………………………………….4／1安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯…….4／2 5、舒适电子系统电路图（上海帕萨特GLI、GSI轿车）驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关………………………..5／1 驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”报警灯………………………..5／2 驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器………………..5／3 左后车门控制单元、闭锁单元及左后电动摇窗机………………………………………..5／4 右前车门控制单元、闭锁单元及右前门灯………………………………………………..5／5 右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器………………………..5／6 右后车门控制单元、闭锁单元、左后电动摇窗机及右后门灯…………………………..5／7 前车内顶车灯、阅读灯及遮阳板和化妆镜照明灯………………………………………..5／8 舒适电子中央控制单元、行李箱照明灯…………………………………………………..5／9 舒适电子中央控制单元、行李箱盖闭锁装置……………………………………………..5／10 舒适电子中央控制单元、加油箱摇控开启开关…………………………………………..5／11 舒适电子中央控制单元、中央闭锁系统（摇控）天线…………………………………..5／12 6、收放机电路图（上海帕萨特GLI、GSI轿车）收放机、天线…………………………………………………………………………………6／1 收放机、前扬声器……………………………………………………………………………6／2 收放机、后扬声器……………………………………………………………………………6／3 收放机、CD机……….…………………………………….…………………………………6／4 7、空调系统电路图（上海帕萨特GLI轿车）新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀…………………………..7／1 空调控制单元、空调电磁离合器和环境温度传感器…………………………………………7／2 锁止二级管、风扇继电器……………………………………………………………………..7／3 空调压力开关、风扇热敏开关、风扇继电器和风扇………………………………………..7／4内容编号8、自动空调电路图（上海帕萨特GSI轿车）自动空调控制单元、温度叶板定位电机……………………………………………………8／1 自动空调控制单元、搁脚/除霜及中央叶板定位电机、发电机控制单元控制压缩机的通断………………………………………………………………………………….8／2 自动空调控制单元、送风叶板定位电机、太阳光线穿透传感器、通风温度传感器………………………………………………………………………………..8／3 自动空调控制单元、压缩机开关、环境温度传感器、通风温度传感器…………………..8／4 自动空调控制单元、前新鲜空气鼓风机、控制电磁离合器的继电器、电磁离合器……………………………………………………………………………………..8／5 散热风扇及速度控制继电器、风扇速度调节电阻、风扇热敏开关………………………..8／6 9、AG4电子控制自动变速器电路图（上海帕萨特GSI轿车）自动变速器控制单元、起动限制和倒车灯继电器……………………………………………9／1 自动变速器控制单元、多功能开关、CCS开关和自动变速器转速传感器………………..9／2 自动变速器控制单元、电磁阀、车速传感器、变速器油温度传感器等…………………..9／3 自动变速器控制单元、强制换入低档开关…………………………………………………...9／4 自动变速器控制单元、换档操纵杆锁止电磁阀、换档操纵杆照明灯及警告灯……………9／5 10、巡航定速控制系统电路图（上海帕萨特GSI轿车）制动灯开关……………………………………………………………………………………10／1 巡航定速控制单元、巡航定速控制开关、制动踏板开关………………………………...10／2 巡航定速控制单元、真空控制单元…………..……………………………………………10／3电动座椅调节电路图（上海帕萨特GSI轿车）驾驶员侧座椅高度调节、座椅倾角调节电机及开关………………………………………..11／1 驾驶员侧座椅前后调节、座椅靠背调节电机及开关……………………………………….11／2 左前座椅调节机电及开关………………………………………………………….……….11／3内容编号12、AWL发动机电路图（上海帕萨特1.8T轿车）蓄电池、起动机和发动机…………………………………………………………………..12／1 发动机控制单元凸轮轴调节阀（可变进气门相位）他凸轮轴调节阀继电器…………..12／2 发动机控制单元、发电机温度传感器、凸轮位置传感器（霍尔传感器）和CAN（L）总线……….…………………………………………………………………..12／3 发动机控制单元、增压压力传感器、加速踏板位置传感器和CAN（H）总线………...12／4 发动机控制单元、节气门控制部件、增压压力限制电磁阀、增压空气再循环阀和进气温度传感器……………………………………..…………………………..12／5 发动机控制单元、爆震传感器和曲轴位置传感器（发动机转速传感器）……..………..12／6 发动机控制单元、喷嘴…..…………………………………………………………………..12／7 发动机控制单元、点火线圈、火花塞连接器和火花塞……………………………………..12／8 发动机控制单元、空气质量计和催化净化器前的氧化传感器……………………………..12／9 发动机控制单元、催化净化器后的氧化传感器和活性碳罐电磁阀……………………..12／10 发动机控制单元、燃油泵、燃油表传感器和里程表传感器……………………………..12／11 机油压力开关、机油状态传感器、冷却液位传感器和里程表传感器…………………..12／12 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表……………..12／13 13、AG5电子控制自动变速器电路图（上海帕萨特1.8T轿车）自动变速箱控制单元、起动限制继电器……………………………………………………13／1 自动变速箱控制单元、多功能开关、CAN总线……………………………………………13／2 自动变速箱控制单元、变速器转速传感器、变速箱倒档开关…………………………….13／3 自动变速箱控制单元、电磁阀、车速传感器1、变速器油和温度传感器………………..13／4 自动变速箱控制单元、换档操纵杆锁止电磁阀和换档操纵杆照明灯及警告灯………….13／5 自动变速箱控制单元、制动踏板开关………………………………………………………13／6内容编号桑塔纳2000GSI AT中央电器继电器位置和名称……………………………………………..……………………………1／1 保险丝名称容量………………………………………………..……………………………1／2 中央电器板、保险丝架及插头布置（上海帕萨特GLI、GSI轿车）发动机控制单元防护罩内布置、中央电器板正面…………..……………………………3／1 中央电器板背面、附加继电器板……………………………..…………………………….4／1 保险丝架………………………………………………………..……………………………5／1 左A柱、左B柱……………………………………………..………………………………6／1 右A柱、右B柱……………………………………………..………………….…………...7／1 中央电器板、保险丝架及插头布置（上海帕萨特1.8T轿车）发动机控制单元防护罩内布置、中央电器板正面…………………..………………..….8／1 中央电器板背面、附加继电器板……………………………………..……………………9／1 保险丝架……………………………………………………………………………………10／1 左A柱、左B柱……………………………………………………………………………11／1 右A柱、右B柱……………………………………………………………………………12／1 组合仪表插头插脚分配……………………………………………………………………13／1 中央电器板、保险丝架及插头布置（上海帕萨特2.8V6轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….14／1 继电器板、中央电器板正面…………………………………………………………..……15／1 中央电器背面、附加继电器板…………………………………………………………….16／1 保险丝架……………………………………………………………………………………17／1 左A柱、左B柱……………………………………………………………………………18／1 右A柱、右B柱……………………………………………………………………………19／1 前座椅底部插头布置………………………………………………………………………20／1内容编号33、组合仪表电路图组合仪表控制单元……………………………………………………………………33／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…………………33／2 数据总线的诊断接口…………………………………………………………………33／3 数据总线的诊断接口…………………………………………………………………33／4 数据总线的诊断接口组合仪表控制单元、电子节气门控制故障灯………………33／5 组合仪表控制单元、转速表、车速表、里程表……………………………………33／6 组合仪表控制单元、数字钟、数字显示照明灯……………………………………33／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光灯指示灯、后雾灯警告灯、防盗器报警灯………………………………………………………33／8 组合仪表控制单元、ABS警告灯、制动系统警告灯、手制动警告灯、制动片磨损报警灯、安全气囊报警灯、右侧转向指示灯…………………………33／9 组合仪表控制单元、机油压力报警器、机油液面报警灯、左侧转向指示灯…..33／10 组合仪表控制单元、冷却液温度/液位报警指示灯、燃油表、冷却液温度表、清洗液面液位警告灯…………………….………………………..33／11 组合仪表控制单元…..………………………………………………………………33／12内容编号34、空调系统电路图空调开关、环境温度开关和新鲜/循环空气板定位马达…………………………34／1新鲜空气鼓风机和新鲜空气鼓风开关…………………………………………..34／2空调切换控制单元、空调电磁离合器和过热/空调锁止二级管……………….34／3散热风扇继电器和空调压力开关……………………………………………...34／4散热风扇热敏开关、散热风扇继电器和散热风扇……………………………..34／5内容编号中央电器板、保险丝架及插头布置（上海帕萨特2.0轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….30／1 中央电器板正面、继电器..…………………………………………………………..……31／1 中央电器背面…………………………..………………………………………………….32／1 附加继电器板、附加继电器及保险丝……………………………………………………33／1 左A柱………………………………………………………………………………………34／1 右A柱………………………………………………………………………………………35／1 左B柱、右B柱…………………………………………………………………………..36／1内容编号56、BFF发动机电路图蓄电池、起动机和发动机调压器………………………………………………...56／1 发动机控制单元、点火线圈、主继电器、火花塞和火花塞连接器…………….56／2 发动机控制单元、冷却液温度表传感器、发电机温度传感器、机油液面温度传感器和加热电阻（曲轴箱通风）……………………………….56／3 发动机控制单元、发动转速传感器和爆震传感器……………………………….56／4 发动机控制单元和节气门控制单元……………………………………………….56／5 发动机控制单元、燃油泵继电器和喷嘴………………………………………….56／6 发动机控制单元和氧传感器……………………………………………………….56／7 发动机控制单元、控制质量计、活性碳罐电磁阀和可变路径进气管控制阀….56／8 发动机控制单元、巡航定速控制设定按扭、巡航定速控制开关、制动灯开关、制动踏板开关和离合器踏板开关………………………………………………….56／9 发动机控制单元、霍尔传感器和加速器踏板位置传感器……………………….56／10 燃油表传感器、燃油泵、机油压力开关、冷却液液位传感器和里程表传感器…56／11 组合仪表控制单元冷却液温度表、燃油表、转速表机油压力报警器、电子节气门控制故障灯、数字显示照明灯和发动机舱盖接触开关…………….56／12 组合仪表控制单元、数据总线的诊断接口、里程表、发电机充电指示灯、机油压力报警灯、巡航控制报警灯、废气报警灯和点烟器照明灯……………………………56／13.内容编号14、基本电路电路图（上海帕萨特2.8V6轿车）蓄电池、X触点继电器……………………………………………………………..14／1 点火开关……………………………………………………………………………..14／2 组合仪表控制单元、制动灯开关、自诊断接口..………………………………..14／3 组合仪表控制单元、数据总线的诊断接口………………………………………..14／4 组合仪表控制单元、发电机充电指示灯、环境温度传感器……………………..14／5 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、防盗器报警灯、灯光打开时报警蜂鸣器、数字显示照明灯数字钟、里程表………………………14／6 组合仪表控制单元、转速表、车速表、无光指示灯、后雾灯警告灯、转向指示灯、制动系统警告灯、制动液位报警开关………….………………………………….14／7 清洗液液位警告灯….………………………………………………………………14／8 手制动报警开关、清洗液液位传感器、杂物箱灯………………………………..14／9 转向开关、大灯变光开关、停车灯开关、左前灯………………………………..14／10 带转向继电器的警告灯开关、右前灯……………………………………………..14／11 转向灯、制动灯、尾灯、高位制动灯……………………………………………..14／12 收放机、点烟器、仪表板通风照明灯.…………………………………………..14／13 开关和仪表照明控制………………………….…………………………………..14／14 灯光开关、雾灯开关………………………………….…………………………..14／15 牌照灯、多功能开关………………………………………….…………………..14／16 喇叭、双音喇叭继电器、喇叭按钮、安全气囊螺旋型电览连接器.…………..14／17 自动空调控制单元、新鲜空气鼓风机……………………………………….…..14／18 后风窗加热开关、后风窗加热器………………………………………………….14／19 雨刮器继电器、前风窗雨刮器马达……………………………………………….14／20 雨刮器继电器、雨刮器开关、前风窗清洗泵、大灯清洗泵…………………….14／21 风窗清洗喷嘴加热电阻…………………………………………………………….14／22 15、BBG发动机电路图(上海帕萨特2.8V6轿车)蓄电池、起动机、发电机………………………………………………………….15／1 发动机控制单元、节气门控制单元、燃油泵继电器、点火线圈、火花塞、火花塞连接器………………………………………………………………………..15／2 发动机控制单元、进气温度传感器、爆震传感器…………………………………15／3 发动机控制单元、制动阻力继电器、(电子)制动真空泵、内容编号曲轴位置传感器(发动机转速传感器)………………………………………………15／4 发动机控制单元、发动机温度传感器、冷却液温度表传感器、霍尔传感器、制动助力压力传感器……………………………………………………………..15／5发动机控制单元、巡航定速控制开关、制动踏板开关…………………………15／6发动机控制单元、喷嘴……………………………………………………………15／7发动机控制单元、加速踏板位置传感器…………………………………………15／8发动机控制单元、空气质量计、活性碳罐电磁阀、可变路径进气管控制阀、凸轮轴调节阀……………………………………………………………………….15／9 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／10 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／11 发动机控制单元、二次空气泵继电器、二次空气泵阀、二次进气阀马达…….15／12 机油压力开关、机油液面温度传感器、发动机舱盖接触开关、冷却液液位传感器、里程表传感器……………………………………………………………………….15／13 组合仪表控制单元、燃油表传感器、燃油泵、机油液面报警灯……………….15／14 组合仪表控制单元、数据总线的诊断接口、燃油泵、里程表、转速表、冷却液温度表、发电机充电指示灯、机油压力报警器、巡航控制报警灯、电子节气门控制故障灯…….15／15 16、AG5电子控制自动变速器电路图(上海帕萨特2.8V6轿车)自动变速箱控制单元、起动限制继电器…………………………………………..16／1 自动变速箱控制单元、多功能开关、CAN总线、自诊断插座……………………16／2 自动变速箱控制单元、变速器转速传感器………………………………………..16／3 自动变速箱控制单元、温度传感器、电池阀……………………………………..16／4 自动变速箱控制单元、换档操纵杆锁止电池阀、换档操纵杆照明灯、Tiptronic开关…..16／5 自动变速箱控制单元、制动踏板开关……………………………………………….16／6 带记忆的驾驶员座椅调整控制单元…………………………………………………16／7 带记忆的驾驶员座椅调整控制单元…………………………………………………16／8 17、ABS抱死制动系统电路图(上海帕萨特2.8V6轿车)ABS控制单元、车轮转速传感器…………………………………………………….17／1 ABS控制单元、ABS液压泵、电池阀等…………………………………………….17／2 ABS控制单元、电池阀……………………………………………………………….17／3 ABS控制单元、组合仪表控制单元、ABS警告灯、前轮制动片磨损信号开关….17／4内容编号18、安全气囊系统电路图(上海帕萨特2.8V6轿车)安全气囊控制单元、侧面安全气囊气体发生器、侧面安全气囊撞击传感器…..18／1 安全气囊控制单元、安全气囊气体发生器、安全气囊螺旋型电览连接器………18／2 安全气囊控制单元、组合仪表控制单元、数据总线的诊断接口、安全气囊报警灯……….18／3 19、舒适电子系统控制电路图(上海帕萨特2.8V6轿车)驾驶员侧车门控制单元、驾驶员侧电动摇窗机开关、车内中央闭锁开关……….19／1 驾驶员侧车门控制单元、驾驶员侧的闭锁控制单元、左前门踏步灯……………19／2 驾驶员侧车门控制单元、后视镜调节／调节转换开关、车外后视镜加热开关….19／3 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜的加热器19／4 驾驶员侧车门控制单元、油箱盖开启开关、油箱盖开启马达、中央锁系统(带安全功能)的警告指示灯…………………………………………………………19／5 左后控制单元、左后闭锁控制单元、左后电动摇窗机开关、左后门踏步灯…..19／6 右前门控制单元、右前闭锁控制单元、右前门踏步灯…………………………..19／7 右前门控制单元、右前后视镜调节马达、右前玻璃加热器………………………19／8 右前门控制单元、右后车门控制单元、右前电动摇窗机开关、右后电动摇窗机开关…..19／9 右前门控制单元、右后闭锁控制单元、右后门踏步灯…………………………..19／10 车内顶灯、阅读灯、化妆镜照明灯……………………………………………….19／11 舒适电子系统控制单元、行李箱照明灯、行李箱盖马达……………………….19／12 舒适电子系统控制单元、尾门／防盗锁芯接触开关报警系统／中央集控锁系统19／13 舒适电子系统控制单元…………………………………………………………….19／14 舒适电子系统控制单元、发动机舱盖接触开关、无线电远程控制天线……….19／15 20、收放机电路图(上海帕萨特2.8V6轿车)收放机、天线………………………………………………………………………..20／1 收放机、前扬声器…………………………………………………………………..20／2 收放机、后扬声器…………………………………………………………………..20／3 收放机、CD机0..…………………………………………………………………..20／4 21、车载电话电路图(上海帕萨特2.8V6轿车)收放机、X触点继电器、自诊断插座……………………………………………….21／1 车载电话控制单元、车载移动电话、收放机、电话话筒、收放机／电话天线..21／2内容编号22、Climatronic空调系统电路图(上海帕萨特2.8V6轿车)自动空调控制单元、空调电池离合器、电池离合器继电器………………….22／1自动空调控制单元、中央叶板定位电机、搁脚／除霜叶板定位电机……….22／2自动空调控制单元、新鲜空气进口通道温度传感器、太阳光线穿透传感器、中央通风温度传感器、送风叶板定位电机……………………………………..22／3自动空调控制单元、温度叶板定位电机…………………………………………22／4自动空调控制单元、环境温度传感器、搁脚处通风温度传感器、蒸发箱温度传感器………………………………………………………………….22／5 自动空调控制单元、空调压力开关……………………………………………….22／6 自动空调控制单元、新鲜空气鼓风机…………………………………………….22／7 散热风扇控制单元、Continued冷却液循环泵、右散热风扇、散热风扇热敏开关……..22／8 23、自动防眩目后视镜及雨刮传感器电路图(上海帕萨特2.8V6轿车)雨刮间隙继电器、雨量传感器………………………………………………………23／1 自动防眩目内部后视镜……………………………………………………………..23／2 24、带气体放电大灯的大灯照射范围控制电路图(上海帕萨特2.8V6轿车)大灯调节控制单元、车辆角度传感器……………………………………………..24／1 大灯调节控制单元、大灯调节马达………………………………………………..24／2 25、气体放电大灯电路图(上海帕萨特2.8V6轿车)左充电大灯控制单元、左充电大灯、左侧远光灯、左前停车灯、灯光开关…..25／1 右充电大灯控制单元、右充电大灯、右侧远光灯、右前停车灯…………………25／2 开关和仪表照明控制、牌照灯……………………………………………………..25／3 26、CAN-BUS驱动系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、数据总线的诊断接口…………………………………………26／1 发动机控制单元、安全气囊控制单元、变速箱控制单元…………………………26／2 27、CAN-BUS舒适系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、自诊断接口…………………………………………………….27／1 舒适电子系统控制单元、自动空调控制单元………………………………………27／2 带记忆的驾驶员座椅调整控制单元、驾驶员侧车门控制单元、左后车门控制单元………27／3 右前车门控制单元、右后车门控制单元……………………………………………27／4内容编号28、带记忆功能的电动座椅调节电路图（上海帕萨特2.8V6轿车）带记忆的驾驶员座椅调节控制单元、驾驶员座椅调节开关、驾驶员座椅记忆按钮……..28／1 带记忆的座椅调节控制单元、右前座椅调节电机………………………………..28／2 带记忆的座椅调节控制单元、驾驶员座椅靠背调节电机…………..…………..28／3 带记忆的座椅调节控制单元、驾驶员侧车门控制单元…………………………..28／4 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜加热器…28／5 右前座椅侧车门控制单元、右前座椅后视镜调节马达、右前座椅后视镜加热器28／6 右前座椅调节开关、右前座椅调节电机…………………………………………..28／7 29、座椅加热电路图(上海帕萨特2.8V6轿车)驾驶员座椅加热器调整开关…………………………………………………………29／1 驾驶员座椅温度传感器、驾驶员座椅加热器……………………………………….29／2 右前座椅温度传感器、右前座椅热器调整开关…………………………………..29／3 右前座椅热器…………………………………………………………………………29／4内容编号30、组合仪表电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元………………………………………………………………….30／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…..………….30／2 数据总线的诊断接口……………………………………………………………….30／3 数据总线的诊断接口……………………………………………………………….30／4 数据总线的诊断接口、电子节气门控制故障灯………………………………….30／5 组合仪表控制单元、转速表、车速表、里程表………………………………….30／6 组合仪表控制单元、数字钏钟、数字显示照明灯……………………………….30／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光指示灯、后雾灯警告灯、防盗器报警灯……………………………………………………30／8组合仪表控制单元、座椅安全带报警灯-报警系统、ABS警告灯、ESP报警灯、制动系统警告灯手动警告灯、制动片磨损报警灯、安全气囊报警灯右侧转向指示灯…30／9 组合仪表控制单元、机油压力报警灯、机油液面报警灯、左侧转向指示灯……30／10 组合仪表控制单元、冷却液温度表/液位报警指示灯、燃油表、冷却液温度表、清洗液液位警告灯………………………………………………………………….30／11 组合仪表控制单元、多功能显示器、多功能显示调节开关、多功能显示记忆开关……..30／12 31、CAN-bus驱动系统电路图-ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元、数据总线的诊断接口………………………………………..31／1 发动机控制单元、安全气囊控制单元、转向角度传感器………………………..31／2 自动变速器控制单元、带有EDL的ABS控制单元………………………………..31／3 36、行李箱插座电路图-带ESP和多功能显示组合仪表()上海帕萨特V6轿车)12V电源插座…………………………………………………………………………36／1 77、ABS/EDL/ESP电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)带有ESP的ABS的控制单元、ESP按扭、制动灯开关……………………………77／1 带有ESP的ABS的控制单元、ABS回油泵、ABS回油泵继电器………………….77／2 带有ESP的ABS的控制单元、车轮转速传感器……………………………………77／3 带有ESP的ABS的控制单元、制动压力传感器、侧向加速传感器和偏转率传感器……..77／4 带有ESP的ABS的控制单元、组合仪表控制单元转向角度传感器、数据总线的诊断接口、自诊断接口ABS警告灯、ESP报警灯……………………77／5内 容 编号中央电器板、保险丝架及插头布置（桑塔纳2000 轿车）继电器位置和名、继电器插座分布…………………………………………………………21／1 中央电器上保险丝名称和容量………………………………………………………………22／1 附加继电器板上保险丝名称和容量…………………………………………………………23／1 中央电器附加电器板上插头布置及插头插角分布………………………………………24／1 中央电器背面板插头和线束名称…………………………………………………………25／1 中央电器板、保险丝架及插头布置-带ESP 和多功能显示纵使仪表 (上海帕萨特V6轿车)保险丝架………………………………………………………………………………………27／1 附加继电器板…………………………………………………………………………………28／1 组合仪表插头脚分配…………………………………………………………………………29／1手动档：自LSVHH133322091860起 自动档：自LSVHJ133622093770起内容编号42、天窗电路图（上海帕萨特V6轿车）舒适电子系统控制单元…………………………………………………………….…42／1 天窗调节控制单元、天窗电机、天窗上升/下降开关、天窗调节器………….….42／2 96、停车辅助系统电路图（上海帕萨特V6轿车）停车辅助系统控制单元、蜂鸣器………………………………………………………96／1 停车辅助系统控制单元、停车辅助传感器……………………………………………96／2 停车辅助系统控制单元、组合仪表控制单元…………………………………………96／3。
1.中央控制门锁系统组成结构图
图 中央控制门锁系统组成
2.中央控制门锁系统闭锁微动开关结构图
图2 微动开关在门锁总成中的位置
旋转锁闩 微动开关2+3发出信号：
微动开关4+5发出信
号：
闭锁车门
闭锁车门，有保险 微动开关信号： 车门手柄操作
电机
3.机械钥匙闭锁过程示意图
图机械钥匙闭锁过程4.帕萨特中央控制门锁系统电气连接示意图
图 中央控制门锁系统电气连接示意图
5.中央控制门锁系统的组成
30电源
线
BUS-H
BUS-L
驾驶员侧车门控制单元
F220
31接地
线
E150
图 中央控制门锁系统的组成
6.帕萨特车内中央闭锁开关原理图
舒适系统电控单元
门控单元
门锁总
后备箱盖
门锁总成
钥匙
J386左前门控单元
搭铁线
棕色线
左前门
组合开
关
E150 车内中央闭锁黄/黑线
图车内中央闭锁开关原理图7.车窗玻璃升降控制示意图
前电动车窗
电动车
前电动车窗
图车窗玻璃升降控制
8.帕萨特电动车窗控制电路原理图（局部）
图电动车窗控制电路原理图（局部）9.电动车窗防夹功能结构示意图
图电动车窗防夹功能10.天窗自动关闭示意图
图天窗自动关闭
11.天窗自动关闭原理图
天窗电
中央电舒适系门控单
图天窗自动关闭原理
12.天窗系统组成示意图
电动机及
图天窗系统组成13.电动天窗控制示意图
舒适系
图天窗控制示意图
14.帕萨特天窗电控单元外围电路原理图
图天窗电控单元外围电路原理图。
图7-2-19 蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T1-单针插头，在发动机缸体的右侧，蓝色T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）-正极连接点（15号火线），在仪表板线束内-连接点（61），在仪表板线束内-连接点（15a），在仪表板线束内-螺栓连接点2（30B号火线），在继电器板上①-接地点，蓄电池至车身②-接地点，变速器至车身图7-2-20 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上-连接点（15a火线），在仪表板线束内-连接点，在仪表板线束内-接地连接点（传感器接地点），在发动机线束内图7-2-21 发动机控制单元、节气门控制部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机-接地连接点，在发动机室线束内（由分出）-螺钉连接点2（30B号火线），在继电器板上-连接点1，在发动机室线束内图7-2-22 发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上-接地点，在发动机室内的左侧-接地连接点，在发动机室线束内（由分出）-接地连接点（传感器接地点），发动机室线束内-接地连接点，在发动机室线束内（由分出）图7-2-23 发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图G70-空气质量计J17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上-连接点（50a），在仪表板线束内-连接点（喷油器），在发动机室线束内-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处图7-2-24 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管阀和凸轮轴调节阀（可变进气门相位）（71-84）电路图G39-氧传感器J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上螺栓连接点，（87F号火线），在继电器板上-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内-连接点(87a)，在发动机线束内图7-2-25 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上-接地连接点，在发动机室线束内（由分出）⑩-接地点，发动机气缸盖上-接地点，发动机气缸盖上图7-2-26 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G6-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）接地点，在右后柱处-接地连接点，在发动机室线束内-接地连接点，在后线束内-接地连接点（传感器接地点）1，在仪表板线束内图7-2-27 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内图7-2-28 ABS控制单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上-正极连接点（15号火线），在仪表板线束图7-2-29 ABS控制单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵连接点（54），在仪表板线束内（制动灯开关）-接地点，近液压泵处图7-2-30 ABS控制单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上-连接点（K诊断线），在仪表板线束内-连接点（制动系统监视信号），在仪表板线束内图7-2-31 自动变速器控制单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右侧G69-节气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统控制单元J217-自动变速器控制单元，在右侧座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上图7-2-32 用于自动变速器的控制器、节气门电位计、发动机转速传感器电路图图7-2-33 自动变速器控制器、选择区域显示、程序开关电路图图7-2-34 安全气囊控制单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上图7-2-35 安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上-正极连接点（15号火线），在仪表板线束内-连接点（K诊断线），在仪表板线束内–连接点在底盘线束内。
1.大众车系第二代防盗系统原理图
图大众第二代防盗系统组成2.大众车系第三代防盗系统原理图
图大众第三代防盗系统组成防盗报警灯
发动机电控单元
防盗电控单元识读线圈
钥匙+防盗芯片识读线圈
发动机电控单元
防盗电控单元
防盗报警灯钥匙+防盗芯片
3.中央门锁系统控制系统结构图
图 中央门锁
4.帕萨特领驭舒适系统组成和功能图解
图 舒适系统功能图
5.
行李箱盖中央门锁 车内灯自动打开和延时关闭控制
无线电遥控 滑动、倾斜天窗 启动防盗报警系统
车门中央闭锁、开锁
关闭车窗
电动调节、加热的外部反光镜
电动座椅记忆
自诊断
图2-9 舒适电控单元J393外围连接图1
图2-10 舒适电控单元J393外围连接图2
图2-11 舒适电控单元J393外围连接图3
正极线30a
CAN 线
阅读灯
行李箱照明灯 行李箱盖中央锁马达
滑动天窗控制单元J245
油箱盖开启开关 电动天窗控制单元
行李箱盖锁开关
按钮、开关等辅助照明 后视镜加热开关。

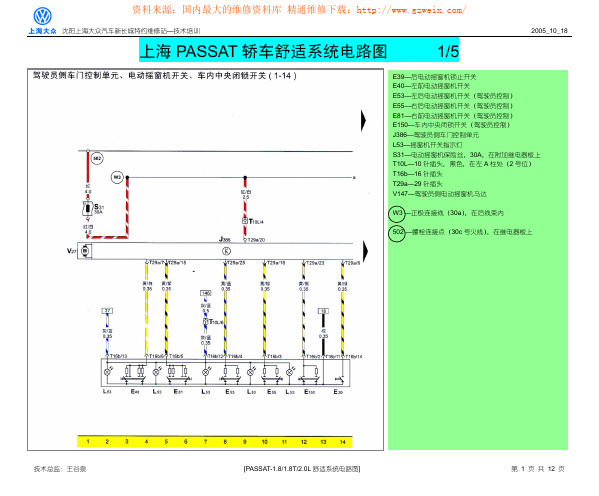

12.2016舒适便捷系统自 2016 年 12 月起ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色车载电网控制单元, 保险丝架 CA - 蓄电池J519 - 车载电网控制单元SA1 - 保险丝架 A 上的保险丝1 SA4 - 保险丝架 A 上的保险丝4 SC - 保险丝架 CSC25 - 保险丝架 C 上的保险丝 25 SC27 - 保险丝架 C 上的保险丝 27 SC39 - 保险丝架 C 上的保险丝 39 SC42 - 保险丝架 C 上的保险丝 42 T2bi - 2芯插头连接, 黑色T73a - 73 芯插头连接, 黑色T73c - 73 芯插头连接, 黑色ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色后部车窗升降器锁止开关, 前左车窗升降器, 驾驶员车门中的后左车窗升降器开关, 驾驶员车门中的后右车窗升降器开关, 驾驶员车门中的前右车窗升降器开关, 驾驶员车门中的车窗升降器中央开关, 驾驶员侧车门控制单元, 车载电网控制单元, 后部车窗升降器锁止指示灯, 开关照明灯泡E39 - 后部车窗升降器锁止开关E40 - 前左车窗升降器E53 - 驾驶员车门中的后左车窗升降器开关E55 - 驾驶员车门中的后右车窗升降器开关E81 - 驾驶员车门中的前右车窗升降器开关E189 - 驾驶员车门中的车窗升降器中央开关J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元K194 - 后部车窗升降器锁止指示灯L156 - 开关照明灯泡T10h - 10 芯插头连接, 黑色T32a - 32 芯插头连接, 蓝色R81- 连接 1（58d），在驾驶员侧车门电缆导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色驾驶员侧车门控制单元, 车载电网控制单元, 左侧车窗升降器电机J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元T3ao - 3芯插头连接, 蓝色T6am - 6芯插头连接, 黑色T20d - 20 芯插头连接, 黑色T27a - 27 芯插头连接, 左侧 A 柱上, 黑色T29a - 29 芯插头连接, 左侧 A 柱上, 白色V14 - 左侧车窗升降器电机B318- 正极连接 4（30a），在主导线束中* - 仅用于带周围环境摄像机的汽车*2 - 仅用于不带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色驾驶员侧车门接触开关, 驾驶员侧中央门锁开关, 驾驶员侧车门控制单元, 车载电网控制单元, 驾驶员车门闭锁单元F2 - 驾驶员侧车门接触开关F59 - 驾驶员侧中央门锁开关J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元T8j - 8芯插头连接, 黑色T20d - 20 芯插头连接, 黑色T20e - 20 芯插头连接, 黑色T27a - 27 芯插头连接, 左侧 A 柱上, 黑色T29a - 29 芯插头连接, 左侧 A 柱上, 白色VX21 - 驾驶员车门闭锁单元205- 接地连接，在驾驶员侧车门电缆导线束中366- 接地连接 1，在主导线束中639- 左A 柱上的接地点* - 仅用于带周围环境摄像机的汽车*2 - 仅用于不带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色行李厢盖遥控开锁按钮, 中央门锁按钮, 驾驶员侧车门控制单元, 车载电网控制单元, 驾驶员侧车内联锁指示灯, 按钮照明灯泡E233 - 行李厢盖遥控开锁按钮E600 - 中央门锁按钮J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元K174 - 驾驶员侧车内联锁指示灯L76 - 按钮照明灯泡T4am - 4芯插头连接, 蓝色T4be - 4芯插头连接, 黑色T32a - 32 芯插头连接, 蓝色267- 接地连接 2，在驾驶员侧车门电缆导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色车外后视镜调节, 后视镜调节开关, 后视镜调节转换开关, 车外后视镜加热按钮, 后视镜内折开关, 驾驶员侧车门控制单元, 车载电网控制单元, 后视镜调节开关照明灯泡EX11 - 车外后视镜调节E43 - 后视镜调节开关E48 - 后视镜调节转换开关E231 - 车外后视镜加热按钮E263 - 后视镜内折开关J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元L78 - 后视镜调节开关照明灯泡T6r - 6芯插头连接, 棕色T32a - 32 芯插头连接, 蓝色267- 接地连接 2，在驾驶员侧车门电缆导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色调节电机 2, 驾驶员侧后视镜内折电机，, 驾驶员侧后视镜调节电机J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元T16d - 16 芯插头连接, 黑色VX4 - 驾驶员侧车外后视镜V17 - 驾驶员侧后视镜调节电机 2V121 - 驾驶员侧后视镜内折电机，V149 - 驾驶员侧后视镜调节电机* - 仅用于带电动座椅调节和记忆功能的汽车*2 - 仅用于带后视镜折叠机构的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色车外后视镜, 车外后视镜内的登车照明灯，驾驶员侧, 驾驶员侧可加热车外后视镜J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元J533 - 数据总线诊断接口L131 - 驾驶员侧外后视镜警告灯泡T16d - 16 芯插头连接, 黑色T20c - 20 芯插头连接, 黑色T20d - 20 芯插头连接, 黑色T27a - 27 芯插头连接, 左侧 A 柱上, 黑色T29a - 29 芯插头连接, 左侧 A 柱上, 白色T73a - 73 芯插头连接, 黑色VX4 - 驾驶员侧车外后视镜W52 - 车外后视镜内的登车照明灯，驾驶员侧Z4 - 驾驶员侧可加热车外后视镜B397- 连接 1（舒适 CAN 总线，High），在主导线束中B398- 连接 2（舒适 CAN 总线，High），在主导线束中B406- 连接 1（舒适 CAN 总线，Low），在主导线束中B407- 连接 2（舒适 CAN 总线，Low），在主导线束中* - 仅用于驾驶员侧车外后视镜中带有登车照明灯的汽车*2 - 仅用于不带周围环境摄像机的汽车*3 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员侧车门接触开关, 副驾驶员侧车门控制单元, 车载电网控制单元, 副驾驶员车门闭锁单元F3 - 副驾驶员侧车门接触开关J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元T8c - 8芯插头连接, 黑色T20e - 20 芯插头连接, 黑色T27b - 27 芯插头连接, 右侧 A 柱上, 黑色T29b - 29 芯插头连接, 右侧 A 柱上, 白色VX22 - 副驾驶员车门闭锁单元206- 接地连接，在副驾驶员侧车门电缆导线束中375- 接地连接 10，在主导线束中638- 右A 柱上的接地点* - 仅用于不带周围环境摄像机的汽车*2 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员侧车门控制单元, 车载电网控制单元J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元T20e - 20 芯插头连接, 黑色T27b - 27 芯插头连接, 右侧 A 柱上, 黑色T29b - 29 芯插头连接, 右侧 A 柱上, 白色B319- 正极连接 5（30a），在主导线束中B399- 连接 3（舒适 CAN 总线，High），在主导线束中 B408- 连接 3（舒适 CAN 总线，Low），在主导线束中* - 仅用于不带周围环境摄像机的汽车*2 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员侧车内锁闭按钮, 副驾驶员侧车门控制单元, 车载电网控制单元, 副驾驶员侧车内联锁指示灯, 按钮照明灯泡E309 - 副驾驶员侧车内锁闭按钮J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元K175 - 副驾驶员侧车内联锁指示灯L76 - 按钮照明灯泡T4bf - 4芯插头连接, 蓝色T20e - 20 芯插头连接, 黑色T27b - 27 芯插头连接, 右侧 A 柱上, 黑色T29b - 29 芯插头连接, 右侧 A 柱上, 白色T32b - 32 芯插头连接, 蓝色268- 接地连接 2，在副驾驶员侧车门电缆导线束中* - 仅用于带周围环境摄像机的汽车*2 - 仅用于不带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员车门中的车窗升降器开关, 副驾驶员侧车门控制单元, 车载电网控制单元, 开关照明灯泡, 右侧车窗升降器电机E107 - 副驾驶员车门中的车窗升降器开关J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元L156 - 开关照明灯泡T3az - 3芯插头连接, 蓝色T4an - 4芯插头连接, 黑色T6an - 6芯插头连接, 黑色T32b - 32 芯插头连接, 蓝色V15 - 右侧车窗升降器电机268- 接地连接 2，在副驾驶员侧车门电缆导线束中R100- 连接 3，在副驾驶员侧车门电缆导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员侧车门控制单元, 车载电网控制单元, 副驾驶员侧车外后视镜, 副驾驶员侧后视镜调节电机 2, 副驾驶员侧后视镜内折电机, 副驾驶员侧后视镜调节电机J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元T16f - 16 芯插头连接, 黑色VX5 - 副驾驶员侧车外后视镜V25 - 副驾驶员侧后视镜调节电机 2V122 - 副驾驶员侧后视镜内折电机V150 - 副驾驶员侧后视镜调节电机* - 仅用于带后视镜折叠机构的汽车*2 - 仅用于带电动座椅调节和记忆功能的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色油箱盖解锁装置, 副驾驶员侧车门控制单元, 左后车门控制单元, 车载电网控制单元, 副驾驶员侧外后视镜警告灯泡, 副驾驶员侧车外后视镜, 后左车窗升降器电机, 车外后视镜内的登车照明灯，副驾驶员侧, 副驾驶员侧可加热式车外后视镜EX13 - 油箱盖解锁装置J387 - 副驾驶员侧车门控制单元J388 - 左后车门控制单元J519 - 车载电网控制单元L132 - 副驾驶员侧外后视镜警告灯泡T2bc - 2芯插头连接, 黑色T3bf - 3芯插头连接, 棕色T6w - 6芯插头连接, 黑色T16f - 16 芯插头连接, 黑色T73a - 73 芯插头连接, 黑色VX5 - 副驾驶员侧车外后视镜V26 - 后左车窗升降器电机W53 - 车外后视镜内的登车照明灯，副驾驶员侧Z5 - 副驾驶员侧可加热式车外后视镜* - 仅用于副驾驶员侧车外后视镜中带有登车照明灯的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色左后车门内的车窗升降器开关, 左后车门控制单元, 车载电网控制单元, 开关照明灯泡E52 - 左后车门内的车窗升降器开关J388 - 左后车门控制单元J519 - 车载电网控制单元L156 - 开关照明灯泡T4x - 4芯插头连接, 黑色T16e - 16 芯插头连接, 黑色T20h - 20 芯插头连接, 黑色T27c - 27 芯插头连接, 左侧 B 柱上, 黑色350- 接地连接 2，在左后车门电缆导线束中* - 仅用于不带周围环境摄像机的汽车*2 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色左后车门接触开关, 左后车门控制单元, 车载电网控制单元, 左后车门闭锁单元F10 - 左后车门接触开关J388 - 左后车门控制单元J519 - 车载电网控制单元T8k - 8芯插头连接, 黑色T20h - 20 芯插头连接, 黑色T27c - 27 芯插头连接, 左侧 B 柱上, 黑色VX23 - 左后车门闭锁单元77- 左侧 B 柱下的接地点207- 接地连接，在左后车门电缆导线束中377- 接地连接 12，在主导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色右后车门车窗升降器开关, 右后车门控制单元, 车载电网控制单元, 开关照明灯泡, 后右车窗升降器电机E54 - 右后车门车窗升降器开关J389 - 右后车门控制单元J519 - 车载电网控制单元L156 - 开关照明灯泡T3bg - 3芯插头连接, 棕色T4y - 4芯插头连接, 黑色T6v - 6芯插头连接, 黑色T16h - 16 芯插头连接, 黑色T20i - 20 芯插头连接, 黑色T27d - 27 芯插头连接, 右侧 B 柱上, 黑色V27 - 后右车窗升降器电机351- 接地连接 2，右后车门电缆导线束中* - 仅用于不带周围环境摄像机的汽车*2 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色右后车门接触开关, 右后车门控制单元, 车载电网控制单元, 右后车门闭锁单元F11 - 右后车门接触开关J389 - 右后车门控制单元J519 - 车载电网控制单元T8L - 8芯插头连接, 黑色T20i - 20 芯插头连接, 黑色T27d - 27 芯插头连接, 右侧 B 柱上, 黑色VX24 - 右后车门闭锁单元78- 右侧 B 柱下部接地点208- 接地连接，在右后车门电缆导线束中378- 接地连接 13，在主导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色行李厢盖把手中的解锁按钮, 行李厢盖闭锁单元, 车载电网控制单元, 行李厢盖中中央门锁电机E234 - 行李厢盖把手中的解锁按钮F256 - 行李厢盖闭锁单元J519 - 车载电网控制单元T2bd - 2芯插头连接, 黑色T4ac - 4芯插头连接, 黑色T10i - 10 芯插头连接, 行李厢盖的连接位置, 黑色T73a - 73 芯插头连接, 黑色V53 - 行李厢盖中中央门锁电机50- 行李厢内左侧的接地点218- 接地连接 1，在行李厢盖导线束中373- 接地连接 8，在主导线束中B470- 连接 6，在主导线束中Q22- 连接 1，在行李厢盖导线束中。
帕萨特电路图识读指南ANQ发动机电路特点一、帕萨特发动机系统空气流量计、燃油泵继电器、喷油器电路分析案例1-空气流量计故障引起怠速抖动、尾气超标故障案例2-空气流量计热膜脏引起冷车起动困难案例3-发动机加速至3500r／min时转速不上升，反而下降案例4-空气流量计故障引起发动机动力不足案例5-1.8T空气流量计针脚错误引起怠速抖动故障案例6-1.8T轿车喷油器故障引起起动困难案例7-2.8(V6)发动机主线破损引起熔丝易烧毁故障发动机电子控制单元、进气温度传感器、节气门控制部件电路分析案例8-线路断路引起汽车大负荷时加速无力案例9-进气传感器与进气歧管插反导致热车熄火案例10-GSi轿车行驶过程中脱档，发动机有时熄火案例11-进气温度传感器插头错误导致无怠速，起动困难案例12-1.8T轿车发动机熄火故障案例13-1.8T轿车起动困难时常熄火故障案例14-1.8T发动机ECU故障导致间歇性怠速抖动案例15-开空调不提速案例16-发动机无怠速案例17-清洗节气门体后怠速转速居高不下案例18-怠速发抖，加速无力案例19-1.8T压力传感器连接松动导致加谏无力怠速基本设定解析发动机温度传感器、霍尔传感器、发动机转速传感器和爆燃传感器电路分析案例20-1.8L轿车尾气严重超标，加速无力案例21-曲轴传感器线束老化导致怠速不稳案例22-凸轮轴脉冲环脱落后导致汽车运行中突然熄火，再也无法起动案例23-V6凸轮轴位置传感器损坏，车辆无法起动案例24-电脑控制继电器故障导致热车熄火案例25-发动机线束故障导致冷、热车难起动案例26-2.0L帕萨特GLi轿车热车熄火案例27-加速响应慢，加速无力ECU、活性炭罐电磁阀、凸轮轴调节阀、氧传感器电路分析案例28-1.8T轿车行驶中自动熄火案例29-1.8T轿车发动机加速异响案例30-2.8L V6轿车，正时调节器装反导致怠速严重抖动点火系统电路分析案例31-CLi轿车搭铁不良出现偶尔熄火现象案例32-点火线圈故障导致偶尔熄火现象案例33-1.8T轿车点火线圈故障引起发动机自动熄火案例34-点火线圈工作不良导致低速和急加速不良案例35-途中熄火约30分钟后，再次点火无法起动案例36-易熄火故障分析案例37-18T轿车有时不能正常起动案例38-经常熄火故障二、帕萨特底盘系统自动变速器控制单元、电磁阀电路分析自诊断程序流程案例1-自动变速器线束损坏故障排除案例2-自动变速器ECU故障造成2档升3档冲击故障案例3-N98电磁阀线束断路造成汽车无2档和4档案例4-1.8T自动变速器ECU进水导致起步冲击案例5-1.8GSi轿车换档冲击案例6-倒车灯起动继电器故障导致在R位能够起动案例7-01N型自动变速器4档工作不正常案例8-油压过高产生的换档冲击案例9-自动变速器故障案例10-自动变速器不升档ABS系统电路分析案例11-前轮速传感器错位导致制动效果不好案例12-液压泵插座根部虚焊导致ABS灯突然亮起故障案例13-ABS液压泵故障导致ABSg盯亮起案例14-左前轮转速传感器故障导致ABS泵不正常工作案例15-车速传感器信号转子错位故障案例16-行驶中ABS故障灯间歇性亮起案例17-ABS控制单元故障导致ABS灯亮，ABS不起作用案例18-K线对地短路造成ABS故障灯亮案例19-ABS指示灯常亮，且ASR指示灯也同时亮起，ABS不起作用案例20-1个熔丝给28轿车带来的麻烦案例21-ABS灯突然亮起故障B5车型ABS系统排气程序2.8/V6更换控制器J104或转角传感器G85后对ESP的设定步骤案例22-ESP报警灯亮案例23-制动开关故障不能熄火案例24-ABS、ESP故障灯常亮案例25-不能熄火三、帕萨特安全气囊系统SRS电路分析案例1-控制单元线東破损导致帕萨特18T起动困难案例2-28L轿车安全气囊指示灯常亮案例3-安全气囊触点故障案例4-控制单元编码错误引起SRS灯亮案例5-自动变速器控制单元信号干扰引起SRS灯亮四、帕萨特防盗系统防盗系统电路分析案例1-门灯系统电路故障案例2-防盗钥匙匹配后出现特殊故障案例3-防盗控制单元损坏导致发动机不能正常起动案例4-遥控钥匙失控遥控钥匙功能的匹配案例5一防盗装置被锁死，无法起动案例6-1.8T轿车加装防盗后无法起动案例7-一起动就熄火五、帕萨特仪表系统仪表板电路分析案例1-里程表传感器故障导致车速里程表不工作案例2-里程表传感器被人为拔下引发的故障案例3-机油压力报警器报警案例4-急加速时各故障指示灯交替闪烁案例5-机油油位传感器搭铁故障导致报警案例6-机油压力报警灯与安全气囊故障灯报警，转速表不能运行六、帕萨特自动空调系统空调系统电路分析案例1-搭铁不良造成空调软性故障案例2-外界温度传感器损坏造成行驶中空调系统突然不工作案例3-空调系统时好时坏案例4-电子扇故障造成空调时好时坏案例5-由毛细管引起的汽车故障案例6-发动机ECU端子虚焊案例7-节气门插头虚插，B5空调系统突然不工作案例8-空调系统不工作，温度显示-49℃不变案例9-空调不制冷七、帕萨特舒适电子系统音响使用与维修案例1-右扬声器线破损，行车时收音机不响案例2-GSi型轿车收放机左前扬声器不响案例3-电动窗升降器失灵故障案例4-CSi轿车行驶过程中脱档，发动机有时熄火案例5-室内灯故障上海帕萨特轿车采用的是5气门ANQ型发动机，是大众公司最新研制的一种新机型，采用了许多当今世界最新技术，也可使用于奥迪A6轿车。
