最新帕萨特领域整车电路图整理

第2节5V发动机电路图一、蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）A2 -正极连接点（15号火线），在仪表板线束内A17 -连接点（61），在仪表板线束内A20 -连接点（15a），在仪表板线束内501A -螺栓连接点2（30B号火线），在继电器板T1-单针插头，在发动机缸体的右侧，蓝色上①-接地点，蓄电池至车身②-接地点，变速器至车身二、发动机操纵单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器T10e-10针插头，橙色，在发动机室中的控制单元G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上A20 -连接点（15a火线），在仪表板线束内D52 -连接点，在仪表板线束内220 -接地连接点（传感器接地点），在发动机线束内3、发动机操纵单元、骨气门操纵部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机131 -接地连接点，在发动机室线束内（由12 分出）50A -螺钉连接点2（30B号火线），在继电器板上D101 -连接点1，在发动机室线束内4、发动机操纵单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上12 -接地点，在发动机室内的左侧131 -接地连接点，在发动机室线束内（由12 分出）220 -接地连接点（传感器接地点），发动机室线束内130 -接地连接点，在发动机室线束内（由12 分出）五、发动机操纵单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图fJ17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上A86-连接点（50a），在仪表板线束内D95-连接点（喷油器），在发动机室线束内E30-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处六、发动机操纵单元、氧传感器、活性碳罐电磁阀、可变途径进气管阀和凸轮轴调剂阀（可变进气门相位）（71-84）电路图J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上504 -螺栓连接点，（87F号火线），在继电器板上A27 -连接点（车速信号），在仪表板线束内A42 -连接点（燃油信号），在仪表板线束内A45 -接地连接点（转速信号），在仪表板线束内E30 -连接点(87a)，在发动机线束内7、发动机操纵单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上130 -接地连接点，在发动机室线束内（由12分出）10 -接地点，发动机气缸盖上11 -接地点，发动机气缸盖上八、机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G4-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）75B -接地点，在右后柱处131 -接地连接点，在发动机室线束内197 -接地连接点，在后线束内269 -接地连接点（传感器接地点）1，在仪表板线束内九、组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表A27 -连接点（车速信号），在仪表板线束内A42 -连接点（燃油信号），在仪表板线束内A45 -接地连接点（转速信号），在仪表板线束内第3节ABS防抱死制动系统电路图一、ABS操纵单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上A2 -正极连接点（15号火线），在仪表板线束二、ABS操纵单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵A89 -连接点（54），在仪表板线束内（制动灯开关）22 -接地点，近液压泵处3、ABS操纵单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上A76 -连接点（K诊断线），在仪表板线束内A24 -连接点（制动系统监视信号），在仪表板线束内第4节自动变速器电控系统电路图一、自动变速器操纵单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右边G69-骨气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统操纵单元J217-自动变速器操纵单元，在右边座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上二、用于自动变速器的操纵器、骨气门电位计、发动机转速传感器电路图3、自动变速器操纵器、选择区域显示、程序开关电路图第5节平安气囊系统电路图一、平安气囊操纵单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上二、平安气囊操纵单元、前气囊气体发生器、螺旋型电缆连接器和平安气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上A2 -正极连接点（15号火线），在仪表板线束内A76 -连接点（K诊断线），在仪表板线束内A117 –连接点在底盘线束内。

内容编号1、基本电路图（上海帕萨特GLI、GSI轿车）蓄电池、点火开关、发电机起动机、X触点继电器…………………….………….1／1电子防盗器、防盗器报警灯、自诊断接口、发电机冲电指示灯…………………..1／2仪表板、数字钟、里程表、灯光打开时的报警蜂鸣器等…………………………..1／3仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等…..1／4仪表板温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等……………………………………..1／5 手制动开关、清洗液位传感器、制动磨损信号开关等………………………………1／6 转向开关、大灯变光开关、停车灯开关、左前灯……………………………………1／7 带转向继电器的警告灯开关、右前灯…………………………………………………1／8 制动灯开关、制动灯、尾灯……………………………………………………………1／9 收放机、点烟器、仪表板通风照明……………………………………………………1／10 开关和仪表灯光控制、大灯调节、大灯调节马达……………………………………1／11 灯光开关、雾灯开关、杂物箱灯、牌照灯……………………………………………1／12 前后雾灯、倒车灯………………………………………………………………………1／13 双音喇叭及继电器………………………………………………………………………1／14 新鲜空气鼓风电机开关、鼓风机和空气循环开关、新鲜空气／循环叶板定位马达1／15 后风窗加热开关、后风窗加热器………………………………………………………1／16 雨刮器继电器、雨刮器开关、前风档玻璃清洗马达…………………………………1／17 2、ANQ发动机电路图（上海帕萨特GLI、GSI轿车）蓄电池、起动机、发电机……………………………………………………………….2／1 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）………………………………………………………………………….2／2 发动机控制单元、节气门控制部件、暴震传感器1和进气温度传感器…………….2／3 发动机控制单元、曲轴位置传感器（发动机转速传感器）和暴震传感器2………..2／4 发动机控制单元、空气质量计、燃油泵继位器和喷嘴……………………………….2／5 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管控制阀和凸轮轴调节阀（可变进气门相位）……………………………………………………………..2／6 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞…………………..2／7 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液开关和机油状态传感器………………………………………………………………………………..2／8 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表…………..2／9内容编号3、ABS防抱死制动系统电路图（上海帕萨特GLI、GSI轿车）ABS控制单元、车轮转速传感器………………………………………………………..3／1 ABS控制单元、ABS液压泵、电磁阀等………………………………………………..3／2 ABS控制单元、ABS报警灯……………………………………………………………..3／3 4、安全气囊系统电路图（上海帕萨特GLI、GSI轿车）安全气囊控制单元………………………………………………………………………….4／1安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯…….4／2 5、舒适电子系统电路图（上海帕萨特GLI、GSI轿车）驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关………………………..5／1 驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”报警灯………………………..5／2 驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器………………..5／3 左后车门控制单元、闭锁单元及左后电动摇窗机………………………………………..5／4 右前车门控制单元、闭锁单元及右前门灯………………………………………………..5／5 右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器………………………..5／6 右后车门控制单元、闭锁单元、左后电动摇窗机及右后门灯…………………………..5／7 前车内顶车灯、阅读灯及遮阳板和化妆镜照明灯………………………………………..5／8 舒适电子中央控制单元、行李箱照明灯…………………………………………………..5／9 舒适电子中央控制单元、行李箱盖闭锁装置……………………………………………..5／10 舒适电子中央控制单元、加油箱摇控开启开关…………………………………………..5／11 舒适电子中央控制单元、中央闭锁系统（摇控）天线…………………………………..5／12 6、收放机电路图（上海帕萨特GLI、GSI轿车）收放机、天线…………………………………………………………………………………6／1 收放机、前扬声器……………………………………………………………………………6／2 收放机、后扬声器……………………………………………………………………………6／3 收放机、CD机……….…………………………………….…………………………………6／4 7、空调系统电路图（上海帕萨特GLI轿车）新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀…………………………..7／1 空调控制单元、空调电磁离合器和环境温度传感器…………………………………………7／2 锁止二级管、风扇继电器……………………………………………………………………..7／3 空调压力开关、风扇热敏开关、风扇继电器和风扇………………………………………..7／4内容编号8、自动空调电路图（上海帕萨特GSI轿车）自动空调控制单元、温度叶板定位电机……………………………………………………8／1 自动空调控制单元、搁脚/除霜及中央叶板定位电机、发电机控制单元控制压缩机的通断………………………………………………………………………………….8／2 自动空调控制单元、送风叶板定位电机、太阳光线穿透传感器、通风温度传感器………………………………………………………………………………..8／3 自动空调控制单元、压缩机开关、环境温度传感器、通风温度传感器…………………..8／4 自动空调控制单元、前新鲜空气鼓风机、控制电磁离合器的继电器、电磁离合器……………………………………………………………………………………..8／5 散热风扇及速度控制继电器、风扇速度调节电阻、风扇热敏开关………………………..8／6 9、AG4电子控制自动变速器电路图（上海帕萨特GSI轿车）自动变速器控制单元、起动限制和倒车灯继电器……………………………………………9／1 自动变速器控制单元、多功能开关、CCS开关和自动变速器转速传感器………………..9／2 自动变速器控制单元、电磁阀、车速传感器、变速器油温度传感器等…………………..9／3 自动变速器控制单元、强制换入低档开关…………………………………………………...9／4 自动变速器控制单元、换档操纵杆锁止电磁阀、换档操纵杆照明灯及警告灯……………9／5 10、巡航定速控制系统电路图（上海帕萨特GSI轿车）制动灯开关……………………………………………………………………………………10／1 巡航定速控制单元、巡航定速控制开关、制动踏板开关………………………………...10／2 巡航定速控制单元、真空控制单元…………..……………………………………………10／3电动座椅调节电路图（上海帕萨特GSI轿车）驾驶员侧座椅高度调节、座椅倾角调节电机及开关………………………………………..11／1 驾驶员侧座椅前后调节、座椅靠背调节电机及开关……………………………………….11／2 左前座椅调节机电及开关………………………………………………………….……….11／3内容编号12、AWL发动机电路图（上海帕萨特1.8T轿车）蓄电池、起动机和发动机…………………………………………………………………..12／1 发动机控制单元凸轮轴调节阀（可变进气门相位）他凸轮轴调节阀继电器…………..12／2 发动机控制单元、发电机温度传感器、凸轮位置传感器（霍尔传感器）和CAN（L）总线……….…………………………………………………………………..12／3 发动机控制单元、增压压力传感器、加速踏板位置传感器和CAN（H）总线………...12／4 发动机控制单元、节气门控制部件、增压压力限制电磁阀、增压空气再循环阀和进气温度传感器……………………………………..…………………………..12／5 发动机控制单元、爆震传感器和曲轴位置传感器（发动机转速传感器）……..………..12／6 发动机控制单元、喷嘴…..…………………………………………………………………..12／7 发动机控制单元、点火线圈、火花塞连接器和火花塞……………………………………..12／8 发动机控制单元、空气质量计和催化净化器前的氧化传感器……………………………..12／9 发动机控制单元、催化净化器后的氧化传感器和活性碳罐电磁阀……………………..12／10 发动机控制单元、燃油泵、燃油表传感器和里程表传感器……………………………..12／11 机油压力开关、机油状态传感器、冷却液位传感器和里程表传感器…………………..12／12 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表……………..12／13 13、AG5电子控制自动变速器电路图（上海帕萨特1.8T轿车）自动变速箱控制单元、起动限制继电器……………………………………………………13／1 自动变速箱控制单元、多功能开关、CAN总线……………………………………………13／2 自动变速箱控制单元、变速器转速传感器、变速箱倒档开关…………………………….13／3 自动变速箱控制单元、电磁阀、车速传感器1、变速器油和温度传感器………………..13／4 自动变速箱控制单元、换档操纵杆锁止电磁阀和换档操纵杆照明灯及警告灯………….13／5 自动变速箱控制单元、制动踏板开关………………………………………………………13／6内容编号桑塔纳2000GSI AT中央电器继电器位置和名称……………………………………………..……………………………1／1 保险丝名称容量………………………………………………..……………………………1／2 中央电器板、保险丝架及插头布置（上海帕萨特GLI、GSI轿车）发动机控制单元防护罩内布置、中央电器板正面…………..……………………………3／1 中央电器板背面、附加继电器板……………………………..…………………………….4／1 保险丝架………………………………………………………..……………………………5／1 左A柱、左B柱……………………………………………..………………………………6／1 右A柱、右B柱……………………………………………..………………….…………...7／1 中央电器板、保险丝架及插头布置（上海帕萨特1.8T轿车）发动机控制单元防护罩内布置、中央电器板正面…………………..………………..….8／1 中央电器板背面、附加继电器板……………………………………..……………………9／1 保险丝架……………………………………………………………………………………10／1 左A柱、左B柱……………………………………………………………………………11／1 右A柱、右B柱……………………………………………………………………………12／1 组合仪表插头插脚分配……………………………………………………………………13／1 中央电器板、保险丝架及插头布置（上海帕萨特2.8V6轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….14／1 继电器板、中央电器板正面…………………………………………………………..……15／1 中央电器背面、附加继电器板…………………………………………………………….16／1 保险丝架……………………………………………………………………………………17／1 左A柱、左B柱……………………………………………………………………………18／1 右A柱、右B柱……………………………………………………………………………19／1 前座椅底部插头布置………………………………………………………………………20／1内容编号33、组合仪表电路图组合仪表控制单元……………………………………………………………………33／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…………………33／2 数据总线的诊断接口…………………………………………………………………33／3 数据总线的诊断接口…………………………………………………………………33／4 数据总线的诊断接口组合仪表控制单元、电子节气门控制故障灯………………33／5 组合仪表控制单元、转速表、车速表、里程表……………………………………33／6 组合仪表控制单元、数字钟、数字显示照明灯……………………………………33／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光灯指示灯、后雾灯警告灯、防盗器报警灯………………………………………………………33／8 组合仪表控制单元、ABS警告灯、制动系统警告灯、手制动警告灯、制动片磨损报警灯、安全气囊报警灯、右侧转向指示灯…………………………33／9 组合仪表控制单元、机油压力报警器、机油液面报警灯、左侧转向指示灯…..33／10 组合仪表控制单元、冷却液温度/液位报警指示灯、燃油表、冷却液温度表、清洗液面液位警告灯…………………….………………………..33／11 组合仪表控制单元…..………………………………………………………………33／12内容编号34、空调系统电路图空调开关、环境温度开关和新鲜/循环空气板定位马达…………………………34／1新鲜空气鼓风机和新鲜空气鼓风开关…………………………………………..34／2空调切换控制单元、空调电磁离合器和过热/空调锁止二级管……………….34／3散热风扇继电器和空调压力开关……………………………………………...34／4散热风扇热敏开关、散热风扇继电器和散热风扇……………………………..34／5内容编号中央电器板、保险丝架及插头布置（上海帕萨特2.0轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….30／1 中央电器板正面、继电器..…………………………………………………………..……31／1 中央电器背面…………………………..………………………………………………….32／1 附加继电器板、附加继电器及保险丝……………………………………………………33／1 左A柱………………………………………………………………………………………34／1 右A柱………………………………………………………………………………………35／1 左B柱、右B柱…………………………………………………………………………..36／1内容编号56、BFF发动机电路图蓄电池、起动机和发动机调压器………………………………………………...56／1 发动机控制单元、点火线圈、主继电器、火花塞和火花塞连接器…………….56／2 发动机控制单元、冷却液温度表传感器、发电机温度传感器、机油液面温度传感器和加热电阻（曲轴箱通风）……………………………….56／3 发动机控制单元、发动转速传感器和爆震传感器……………………………….56／4 发动机控制单元和节气门控制单元……………………………………………….56／5 发动机控制单元、燃油泵继电器和喷嘴………………………………………….56／6 发动机控制单元和氧传感器……………………………………………………….56／7 发动机控制单元、控制质量计、活性碳罐电磁阀和可变路径进气管控制阀….56／8 发动机控制单元、巡航定速控制设定按扭、巡航定速控制开关、制动灯开关、制动踏板开关和离合器踏板开关………………………………………………….56／9 发动机控制单元、霍尔传感器和加速器踏板位置传感器……………………….56／10 燃油表传感器、燃油泵、机油压力开关、冷却液液位传感器和里程表传感器…56／11 组合仪表控制单元冷却液温度表、燃油表、转速表机油压力报警器、电子节气门控制故障灯、数字显示照明灯和发动机舱盖接触开关…………….56／12 组合仪表控制单元、数据总线的诊断接口、里程表、发电机充电指示灯、机油压力报警灯、巡航控制报警灯、废气报警灯和点烟器照明灯……………………………56／13.内容编号14、基本电路电路图（上海帕萨特2.8V6轿车）蓄电池、X触点继电器……………………………………………………………..14／1 点火开关……………………………………………………………………………..14／2 组合仪表控制单元、制动灯开关、自诊断接口..………………………………..14／3 组合仪表控制单元、数据总线的诊断接口………………………………………..14／4 组合仪表控制单元、发电机充电指示灯、环境温度传感器……………………..14／5 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、防盗器报警灯、灯光打开时报警蜂鸣器、数字显示照明灯数字钟、里程表………………………14／6 组合仪表控制单元、转速表、车速表、无光指示灯、后雾灯警告灯、转向指示灯、制动系统警告灯、制动液位报警开关………….………………………………….14／7 清洗液液位警告灯….………………………………………………………………14／8 手制动报警开关、清洗液液位传感器、杂物箱灯………………………………..14／9 转向开关、大灯变光开关、停车灯开关、左前灯………………………………..14／10 带转向继电器的警告灯开关、右前灯……………………………………………..14／11 转向灯、制动灯、尾灯、高位制动灯……………………………………………..14／12 收放机、点烟器、仪表板通风照明灯.…………………………………………..14／13 开关和仪表照明控制………………………….…………………………………..14／14 灯光开关、雾灯开关………………………………….…………………………..14／15 牌照灯、多功能开关………………………………………….…………………..14／16 喇叭、双音喇叭继电器、喇叭按钮、安全气囊螺旋型电览连接器.…………..14／17 自动空调控制单元、新鲜空气鼓风机……………………………………….…..14／18 后风窗加热开关、后风窗加热器………………………………………………….14／19 雨刮器继电器、前风窗雨刮器马达……………………………………………….14／20 雨刮器继电器、雨刮器开关、前风窗清洗泵、大灯清洗泵…………………….14／21 风窗清洗喷嘴加热电阻…………………………………………………………….14／22 15、BBG发动机电路图(上海帕萨特2.8V6轿车)蓄电池、起动机、发电机………………………………………………………….15／1 发动机控制单元、节气门控制单元、燃油泵继电器、点火线圈、火花塞、火花塞连接器………………………………………………………………………..15／2 发动机控制单元、进气温度传感器、爆震传感器…………………………………15／3 发动机控制单元、制动阻力继电器、(电子)制动真空泵、内容编号曲轴位置传感器(发动机转速传感器)………………………………………………15／4 发动机控制单元、发动机温度传感器、冷却液温度表传感器、霍尔传感器、制动助力压力传感器……………………………………………………………..15／5发动机控制单元、巡航定速控制开关、制动踏板开关…………………………15／6发动机控制单元、喷嘴……………………………………………………………15／7发动机控制单元、加速踏板位置传感器…………………………………………15／8发动机控制单元、空气质量计、活性碳罐电磁阀、可变路径进气管控制阀、凸轮轴调节阀……………………………………………………………………….15／9 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／10 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／11 发动机控制单元、二次空气泵继电器、二次空气泵阀、二次进气阀马达…….15／12 机油压力开关、机油液面温度传感器、发动机舱盖接触开关、冷却液液位传感器、里程表传感器……………………………………………………………………….15／13 组合仪表控制单元、燃油表传感器、燃油泵、机油液面报警灯……………….15／14 组合仪表控制单元、数据总线的诊断接口、燃油泵、里程表、转速表、冷却液温度表、发电机充电指示灯、机油压力报警器、巡航控制报警灯、电子节气门控制故障灯…….15／15 16、AG5电子控制自动变速器电路图(上海帕萨特2.8V6轿车)自动变速箱控制单元、起动限制继电器…………………………………………..16／1 自动变速箱控制单元、多功能开关、CAN总线、自诊断插座……………………16／2 自动变速箱控制单元、变速器转速传感器………………………………………..16／3 自动变速箱控制单元、温度传感器、电池阀……………………………………..16／4 自动变速箱控制单元、换档操纵杆锁止电池阀、换档操纵杆照明灯、Tiptronic开关…..16／5 自动变速箱控制单元、制动踏板开关……………………………………………….16／6 带记忆的驾驶员座椅调整控制单元…………………………………………………16／7 带记忆的驾驶员座椅调整控制单元…………………………………………………16／8 17、ABS抱死制动系统电路图(上海帕萨特2.8V6轿车)ABS控制单元、车轮转速传感器…………………………………………………….17／1 ABS控制单元、ABS液压泵、电池阀等…………………………………………….17／2 ABS控制单元、电池阀……………………………………………………………….17／3 ABS控制单元、组合仪表控制单元、ABS警告灯、前轮制动片磨损信号开关….17／4内容编号18、安全气囊系统电路图(上海帕萨特2.8V6轿车)安全气囊控制单元、侧面安全气囊气体发生器、侧面安全气囊撞击传感器…..18／1 安全气囊控制单元、安全气囊气体发生器、安全气囊螺旋型电览连接器………18／2 安全气囊控制单元、组合仪表控制单元、数据总线的诊断接口、安全气囊报警灯……….18／3 19、舒适电子系统控制电路图(上海帕萨特2.8V6轿车)驾驶员侧车门控制单元、驾驶员侧电动摇窗机开关、车内中央闭锁开关……….19／1 驾驶员侧车门控制单元、驾驶员侧的闭锁控制单元、左前门踏步灯……………19／2 驾驶员侧车门控制单元、后视镜调节／调节转换开关、车外后视镜加热开关….19／3 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜的加热器19／4 驾驶员侧车门控制单元、油箱盖开启开关、油箱盖开启马达、中央锁系统(带安全功能)的警告指示灯…………………………………………………………19／5 左后控制单元、左后闭锁控制单元、左后电动摇窗机开关、左后门踏步灯…..19／6 右前门控制单元、右前闭锁控制单元、右前门踏步灯…………………………..19／7 右前门控制单元、右前后视镜调节马达、右前玻璃加热器………………………19／8 右前门控制单元、右后车门控制单元、右前电动摇窗机开关、右后电动摇窗机开关…..19／9 右前门控制单元、右后闭锁控制单元、右后门踏步灯…………………………..19／10 车内顶灯、阅读灯、化妆镜照明灯……………………………………………….19／11 舒适电子系统控制单元、行李箱照明灯、行李箱盖马达……………………….19／12 舒适电子系统控制单元、尾门／防盗锁芯接触开关报警系统／中央集控锁系统19／13 舒适电子系统控制单元…………………………………………………………….19／14 舒适电子系统控制单元、发动机舱盖接触开关、无线电远程控制天线……….19／15 20、收放机电路图(上海帕萨特2.8V6轿车)收放机、天线………………………………………………………………………..20／1 收放机、前扬声器…………………………………………………………………..20／2 收放机、后扬声器…………………………………………………………………..20／3 收放机、CD机0..…………………………………………………………………..20／4 21、车载电话电路图(上海帕萨特2.8V6轿车)收放机、X触点继电器、自诊断插座……………………………………………….21／1 车载电话控制单元、车载移动电话、收放机、电话话筒、收放机／电话天线..21／2内容编号22、Climatronic空调系统电路图(上海帕萨特2.8V6轿车)自动空调控制单元、空调电池离合器、电池离合器继电器………………….22／1自动空调控制单元、中央叶板定位电机、搁脚／除霜叶板定位电机……….22／2自动空调控制单元、新鲜空气进口通道温度传感器、太阳光线穿透传感器、中央通风温度传感器、送风叶板定位电机……………………………………..22／3自动空调控制单元、温度叶板定位电机…………………………………………22／4自动空调控制单元、环境温度传感器、搁脚处通风温度传感器、蒸发箱温度传感器………………………………………………………………….22／5 自动空调控制单元、空调压力开关……………………………………………….22／6 自动空调控制单元、新鲜空气鼓风机…………………………………………….22／7 散热风扇控制单元、Continued冷却液循环泵、右散热风扇、散热风扇热敏开关……..22／8 23、自动防眩目后视镜及雨刮传感器电路图(上海帕萨特2.8V6轿车)雨刮间隙继电器、雨量传感器………………………………………………………23／1 自动防眩目内部后视镜……………………………………………………………..23／2 24、带气体放电大灯的大灯照射范围控制电路图(上海帕萨特2.8V6轿车)大灯调节控制单元、车辆角度传感器……………………………………………..24／1 大灯调节控制单元、大灯调节马达………………………………………………..24／2 25、气体放电大灯电路图(上海帕萨特2.8V6轿车)左充电大灯控制单元、左充电大灯、左侧远光灯、左前停车灯、灯光开关…..25／1 右充电大灯控制单元、右充电大灯、右侧远光灯、右前停车灯…………………25／2 开关和仪表照明控制、牌照灯……………………………………………………..25／3 26、CAN-BUS驱动系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、数据总线的诊断接口…………………………………………26／1 发动机控制单元、安全气囊控制单元、变速箱控制单元…………………………26／2 27、CAN-BUS舒适系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、自诊断接口…………………………………………………….27／1 舒适电子系统控制单元、自动空调控制单元………………………………………27／2 带记忆的驾驶员座椅调整控制单元、驾驶员侧车门控制单元、左后车门控制单元………27／3 右前车门控制单元、右后车门控制单元……………………………………………27／4内容编号28、带记忆功能的电动座椅调节电路图（上海帕萨特2.8V6轿车）带记忆的驾驶员座椅调节控制单元、驾驶员座椅调节开关、驾驶员座椅记忆按钮……..28／1 带记忆的座椅调节控制单元、右前座椅调节电机………………………………..28／2 带记忆的座椅调节控制单元、驾驶员座椅靠背调节电机…………..…………..28／3 带记忆的座椅调节控制单元、驾驶员侧车门控制单元…………………………..28／4 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜加热器…28／5 右前座椅侧车门控制单元、右前座椅后视镜调节马达、右前座椅后视镜加热器28／6 右前座椅调节开关、右前座椅调节电机…………………………………………..28／7 29、座椅加热电路图(上海帕萨特2.8V6轿车)驾驶员座椅加热器调整开关…………………………………………………………29／1 驾驶员座椅温度传感器、驾驶员座椅加热器……………………………………….29／2 右前座椅温度传感器、右前座椅热器调整开关…………………………………..29／3 右前座椅热器…………………………………………………………………………29／4内容编号30、组合仪表电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元………………………………………………………………….30／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…..………….30／2 数据总线的诊断接口……………………………………………………………….30／3 数据总线的诊断接口……………………………………………………………….30／4 数据总线的诊断接口、电子节气门控制故障灯………………………………….30／5 组合仪表控制单元、转速表、车速表、里程表………………………………….30／6 组合仪表控制单元、数字钏钟、数字显示照明灯……………………………….30／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光指示灯、后雾灯警告灯、防盗器报警灯……………………………………………………30／8组合仪表控制单元、座椅安全带报警灯-报警系统、ABS警告灯、ESP报警灯、制动系统警告灯手动警告灯、制动片磨损报警灯、安全气囊报警灯右侧转向指示灯…30／9 组合仪表控制单元、机油压力报警灯、机油液面报警灯、左侧转向指示灯……30／10 组合仪表控制单元、冷却液温度表/液位报警指示灯、燃油表、冷却液温度表、清洗液液位警告灯………………………………………………………………….30／11 组合仪表控制单元、多功能显示器、多功能显示调节开关、多功能显示记忆开关……..30／12 31、CAN-bus驱动系统电路图-ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元、数据总线的诊断接口………………………………………..31／1 发动机控制单元、安全气囊控制单元、转向角度传感器………………………..31／2 自动变速器控制单元、带有EDL的ABS控制单元………………………………..31／3 36、行李箱插座电路图-带ESP和多功能显示组合仪表()上海帕萨特V6轿车)12V电源插座…………………………………………………………………………36／1 77、ABS/EDL/ESP电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)带有ESP的ABS的控制单元、ESP按扭、制动灯开关……………………………77／1 带有ESP的ABS的控制单元、ABS回油泵、ABS回油泵继电器………………….77／2 带有ESP的ABS的控制单元、车轮转速传感器……………………………………77／3 带有ESP的ABS的控制单元、制动压力传感器、侧向加速传感器和偏转率传感器……..77／4 带有ESP的ABS的控制单元、组合仪表控制单元转向角度传感器、数据总线的诊断接口、自诊断接口ABS警告灯、ESP报警灯……………………77／5内 容 编号中央电器板、保险丝架及插头布置（桑塔纳2000 轿车）继电器位置和名、继电器插座分布…………………………………………………………21／1 中央电器上保险丝名称和容量………………………………………………………………22／1 附加继电器板上保险丝名称和容量…………………………………………………………23／1 中央电器附加电器板上插头布置及插头插角分布………………………………………24／1 中央电器背面板插头和线束名称…………………………………………………………25／1 中央电器板、保险丝架及插头布置-带ESP 和多功能显示纵使仪表 (上海帕萨特V6轿车)保险丝架………………………………………………………………………………………27／1 附加继电器板…………………………………………………………………………………28／1 组合仪表插头脚分配…………………………………………………………………………29／1手动档：自LSVHH133322091860起 自动档：自LSVHJ133622093770起内容编号42、天窗电路图（上海帕萨特V6轿车）舒适电子系统控制单元…………………………………………………………….…42／1 天窗调节控制单元、天窗电机、天窗上升/下降开关、天窗调节器………….….42／2 96、停车辅助系统电路图（上海帕萨特V6轿车）停车辅助系统控制单元、蜂鸣器………………………………………………………96／1 停车辅助系统控制单元、停车辅助传感器……………………………………………96／2 停车辅助系统控制单元、组合仪表控制单元…………………………………………96／3。

图7-2-19 蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T1-单针插头，在发动机缸体的右侧，蓝色T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）-正极连接点（15号火线），在仪表板线束内-连接点（61），在仪表板线束内-连接点（15a），在仪表板线束内-螺栓连接点2（30B号火线），在继电器板上①-接地点，蓄电池至车身②-接地点，变速器至车身图7-2-20 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上-连接点（15a火线），在仪表板线束内-连接点，在仪表板线束内-接地连接点（传感器接地点），在发动机线束内图7-2-21 发动机控制单元、节气门控制部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机-接地连接点，在发动机室线束内（由分出）-螺钉连接点2（30B号火线），在继电器板上-连接点1，在发动机室线束内图7-2-22 发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上-接地点，在发动机室内的左侧-接地连接点，在发动机室线束内（由分出）-接地连接点（传感器接地点），发动机室线束内-接地连接点，在发动机室线束内（由分出）图7-2-23 发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图G70-空气质量计J17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上-连接点（50a），在仪表板线束内-连接点（喷油器），在发动机室线束内-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处图7-2-24 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管阀和凸轮轴调节阀（可变进气门相位）（71-84）电路图G39-氧传感器J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上螺栓连接点，（87F号火线），在继电器板上-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内-连接点(87a)，在发动机线束内图7-2-25 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上-接地连接点，在发动机室线束内（由分出）⑩-接地点，发动机气缸盖上-接地点，发动机气缸盖上图7-2-26 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G6-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）接地点，在右后柱处-接地连接点，在发动机室线束内-接地连接点，在后线束内-接地连接点（传感器接地点）1，在仪表板线束内图7-2-27 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内图7-2-28 ABS控制单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上-正极连接点（15号火线），在仪表板线束图7-2-29 ABS控制单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵连接点（54），在仪表板线束内（制动灯开关）-接地点，近液压泵处图7-2-30 ABS控制单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上-连接点（K诊断线），在仪表板线束内-连接点（制动系统监视信号），在仪表板线束内图7-2-31 自动变速器控制单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右侧G69-节气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统控制单元J217-自动变速器控制单元，在右侧座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上图7-2-32 用于自动变速器的控制器、节气门电位计、发动机转速传感器电路图图7-2-33 自动变速器控制器、选择区域显示、程序开关电路图图7-2-34 安全气囊控制单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上图7-2-35 安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上-正极连接点（15号火线），在仪表板线束内-连接点（K诊断线），在仪表板线束内–连接点在底盘线束内。

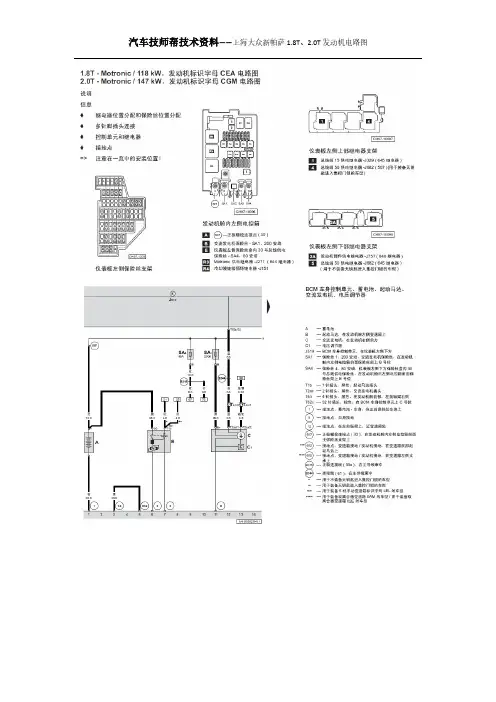

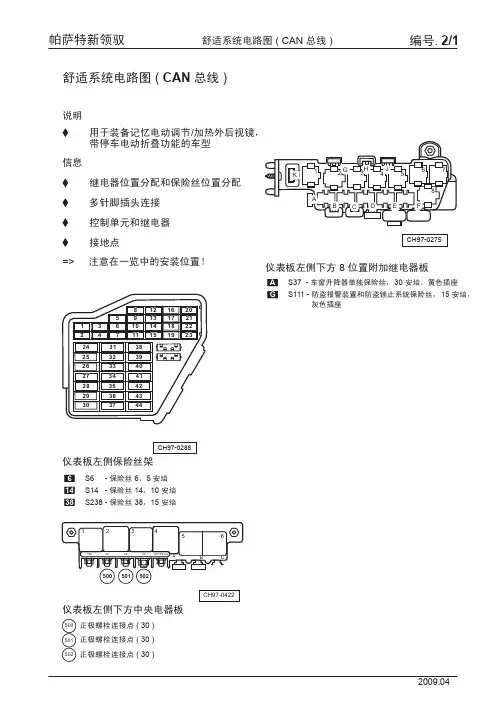

S6 - 6 5 保险丝，安培S14 - 1410 保险丝，安培S238 - 3815 保险丝，安培61438仪表板左侧保险丝架舒适系统电路图总线 ( )CAN CH97-0288=> 注意在一览中的安装位置！继电器位置分配和保险丝位置分配多针脚插头连接控制单元和继电器接地点说明信息用于装备记忆电动调节加热外后视镜，带停车电动折叠功能的车型/CH97-0422仪表板左侧下方中央电器板正极螺栓连接点 ( 30 )正极螺栓连接点 ( 30 )正极螺栓连接点 ( 30 )500501502仪表板左侧下方位置附加继电器板8 A GS37 - 30 车窗升降器单独保险丝，，黄色插座安培S111 - 15 防盗报警装置和防盗锁止系统保险丝，，灰色插座安培CH97-0275驾驶员侧车门控制单元、后部车窗升降器联锁开关、车窗升降器开关、驾驶员侧车内联锁开关、驾驶53408153535355531503953A E39E40E53E55E81E150J386L53S37V147蓄电池，在排水槽中部后部车窗升降器联锁开关，在驾驶员车门内左前车窗升降器开关，在驾驶员车门内左后车窗升降器开关驾驶员控制，在驾驶员车门内 ( )右后车窗升降器开关驾驶员控制，在驾驶员车门内 ( )右前车窗升降器开关驾驶员控制，在驾驶员车门上 ( )驾驶员侧车内联锁开关，在驾驶员车门内 驾驶员侧车门控制单元，在驾驶员车门内车窗升降器开关照明灯泡车窗升降器单独保险丝，安培，黄色插座，在仪表板左侧下方位置附加继电器板上号位30 8 A 驾驶员侧车窗升降器马达，在驾驶员车门内T10L T16c T29a 10 A 2针插头，黑色，在左柱处号位16 针插头，棕色，驾驶员侧电动摇窗机开关插头29 针插头，黑色，驾驶员侧车门控制单元插头正极螺栓连接点，在中央电器板上 ( 30 )正极连接线，在车身线束内( 30a )正极螺栓连接点，在中央电器板上 ( 30 )正极螺栓连接点，在中央电器板上 ( 30 )驾驶员侧车门控制单元、驾驶员侧中央门锁闭锁单元、左前登车照明灯F220J386T2hu T8bi T10L T29a W31驾驶员侧中央门锁闭锁单元，在驾驶员侧车门锁上驾驶员侧车门控制单元，在驾驶员车门内2 针插头，黑色，左前登车照明灯插头8 针插头，黑色，驾驶员侧中央门锁闭锁单元插头29 针插头，黑色，驾驶员侧车门控制单元插头J136带记忆的驾驶员座椅调整控制单元，在驾驶员座椅底部左侧T10g T10z T2810 A 2针插头，黑色，在左柱处号位10 A 16 针插头，灰色，在左柱处号位10 4 针插头，棕色，在驾驶员座椅底部号位左前登车照明灯，在左前车门饰板下方28 针插头，红色，带记忆的驾驶员座椅调整控制单元插头接地点，在中央继电器板左侧前部连接线，在驾驶员侧车门线束内　连接线总线的高位，在车身线束内 ( CAN )连接线总线的低位，在车身线束内 ( CAN )连接线，在车身线束内驾驶员侧车门控制单元、后视镜调节开关、后视镜调节转换开关、后视镜内折开关、车外后视镜加热正极连接线，在仪表板线束内 ( 15 )正极连接线，在仪表板线束内 ( 30 )正极连接线，在车身线束内( 30a )点火起动开关，在转向柱上部后视镜调节转换开关，在驾驶员车门内 后视镜调节开关照明后视镜调节开关，在驾驶员车门内车外后视镜加热按钮，在驾驶员车门内后视镜内折开关，在驾驶员车门内驾驶员侧车门控制单元，在驾驶员车门内29 针插头，黑色，驾驶员侧车门控制单元插头10 A 6 针插头，蓝色，在左柱处号位T10f 8 针插头，黑色，点火起动开关插头T10L 10 A 2 针插头，黑色，在左柱处号位D E43E48E231E263J386L78S6S14S238T29aT8v T10ab 10 针插头，黑色，后视镜调节开关插头正极螺栓连接点，在中央电器板上 ( 30 )保险丝，安培，车门控制单元保险丝，在仪表板左侧保险丝架上3815 保险丝，安培，车外后视镜加热按钮保险丝，在仪表板左侧保险丝架上6 5 保险丝，安培，舒适便利功能系统中央控制单元、油箱盖开启开关、内部照明灯供电保险丝，在仪表板左侧保险丝架上1410 /驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧可加热车外后视镜、驾驶员侧外后视镜J386L131T1bg T1bh T2gh T3dr T8cf 驾驶员侧车门控制单元，在驾驶员车门内驾驶员侧外后视镜转向信号灯灯泡，在驾驶员侧后视镜内 1 针插头，无塑壳，驾驶员侧可加热车外后视镜插头 1 针插头，无塑壳，驾驶员侧可加热车外后视镜插头 2 针插头，白色，驾驶员侧后视镜折叠马达插头3 针插头，黑色，驾驶员侧外后视镜转向信号灯灯泡插头 8 针插头，绿色，驾驶员侧后视镜调节马达插头T12bd T29a 接地连接线，在驾驶员侧车门线束内( 31 )V17V121V149驾驶员侧后视镜调节马达，在驾驶员侧后视镜内驾驶员侧后视镜折叠马达，在驾驶员侧后视镜内驾驶员侧后视镜调节马达，在驾驶员侧后视镜内驾驶员侧可加热车外后视镜，在驾驶员侧后视镜内29 针插头，黑色，驾驶员侧车门控制单元插头T10L T10g 10 A 2针插头，黑色，在左柱处号位10 A 16 针插头，灰色，在左柱处号位J136带记忆的驾驶员座椅调整控制单元，在驾驶员座椅底部左侧T10z 10 4 针插头，棕色，在驾驶员座椅底部号位T2812 针插头，黑色，在驾驶员车门内28 针插头，红色，带记忆的驾驶员座椅调整控制单元插头驾驶员侧车门控制单元、后行李箱盖遥控开锁锁止的钥匙开关、中央门锁指示灯、后行李箱盖SAFE104J386 驾驶员侧车门控制单元，在驾驶员车门内L104E188E232K133中央门锁指示灯 SAFE，在驾驶员车门内T5asT2go 2 针插头，黑色，中央门锁指示灯插头T2gn 2 针插头，黑色，后行李箱盖遥控开锁锁止的钥匙开关插头5 针插头，红色，后行李箱盖遥控开锁开关插头遥控开锁开关照明后行李箱盖遥控开锁开关，在驾驶员车门内后行李箱盖遥控开锁锁止的钥匙开关，在驾驶员车门内T10g10 A 16针插头，灰色，在左柱处号位29 针插头，黑色，驾驶员侧车门控制单元插头连接线，在驾驶员侧车门线束内( 58b )接地连接线，在驾驶员侧车门线束内( 31 )油箱盖开启开关、油箱盖板联锁装置马达、遥控开锁开关照明T5arT10aT10gT32bT2dsJ285L104E204油箱盖板联锁装置马达，在后行李箱内右侧组合仪表中带显示单元的控制单元，在仪表板左侧遥控开锁开关照明油箱盖开启开关，在驾驶员车门内10 A 8针插头，棕色，在左柱处号位5 针插头，灰色，油箱盖开启开关插头2 针插头，黑色，油箱盖板联锁装置马达插头10 A 16针插头，灰色，在左柱处号位32 针插头，绿色，组合仪表中带显示单元的控制单元插头接地连接线，在驾驶员侧车门线束内( 31 )连接线总线的高位，在仪表板线束内( CAN )连接线总线的低位，在仪表板线束内( CAN )连接线，在驾驶员侧车门线束内( 58b )连接线总线的高位，在车身线束内( CAN )连接线总线的低位，在车身线束内( CAN )接地连接线，在车身线束内( 31 )接地点，在右柱下部B左后车门控制单元、左后车窗升降器马达、左后中央门锁闭锁单元、左后登车照明灯T8t J388T18a F222T2hw T6bp 左后车门控制单元，在左后车门内V26左后车窗升降器马达，在左后车门内2 针插头，黑色，插头左后登车照明灯6 针插头，黑色，左后中央门锁闭锁单元插头左后登车照明灯，在左后车门饰板下方正极连接线，在车身线束内 ( 30a )连接线总线的高位，在车身线束内 ( CAN )接地点，在左柱下部 B 正极连接线，在车身线束内 ( 30a )连接线总线的低位，在车身线束内( CAN )连接线，在左后车门线束内左后中央门锁闭锁单元，在左后车门锁上18 针插头，黑色，左后车门控制单元插头8 B 针插头，黑色，在左柱中部前座乘客侧车门控制单元左后车门控制单元左后车窗升降器开关车窗升降器开关照明灯泡、、、E52J387J388L53接地点，在右柱下面中部 A 左后车窗升降器开关，在左后车门内前座乘客侧车门控制单元，在前座乘客车门内车窗升降器开关照明灯泡T5j T10w T18a 29 针插头，黑色，前座乘客侧车门控制单元插头18 针插头，黑色，左后车门控制单元插头10 A 3 针插头，黑色，在右柱处号位5 针插头，黑色，左后车窗升降器开关插头左后车门控制单元，在左后车门内 ( 30a )正极连接线，在车身线束内 ( 30a )正极连接线，在车身线束内前座乘客侧车门控制单元前座乘客侧中央门锁闭锁单元右前登车照明灯、、F221J387T2hv T8bj 前座乘客侧中央门锁闭锁单元，在前座乘客车门锁上前座乘客侧车门控制单元，在前座乘客车门内右前登车照明灯，在右前车门饰板下方T10w T29b 10 A 3 针插头，黑色，在右柱处号位29 针插头，黑色，前座乘客侧车门控制单元插头2 针插头，黑色，插头右前登车照明灯8 针插头，黑色，前座乘客侧中央门锁闭锁单元插头接地连接线，在前座乘客侧车门线束内 ( 31 )连接线，在前座乘客侧车门线束内前座乘客侧车门控制单元前座乘客侧后视镜调节马达、前座乘客侧后视镜折叠马达、前座乘客侧可、V25前座乘客侧后视镜调节马达，在前座乘客后视镜内J387L132前座乘客侧车门控制单元，在前座乘客车门内前座乘客侧外后视镜转向信号灯灯泡，在前座乘客侧后视镜内T12a T29b J136带记忆的驾驶员座椅调整控制单元，在驾驶员座椅底部左侧T10aa 29 针插头，黑色，前座乘客侧车门控制单元插头T2810 A 16 针插头，绿色，在右柱处号位12 针插头，黑色，在右前车门内V122V150Z5前座乘客侧后视镜折叠马达，在前座乘客后视镜内前座乘客侧后视镜调节马达，在前座乘客后视镜内前座乘客侧可加热车外后视镜，在前座乘客侧后视镜内连接线总线的高位，在车身线束内 ( CAN )连接线总线的低位，在车身线束内 ( CAN )连接线，在车身线束内T10w T8cg T3ds T2hr T1bL T1bk T10z 10 A 3针插头，黑色，在右柱处号位8 针插头，绿色，前座乘客侧后视镜调节马达插头3 针插头，黑色，前座乘客侧外后视镜转向信号灯灯泡插头2 针插头，白色，前座乘客侧后视镜折叠马达插头1 针插头，无塑壳，前座乘客侧可加热车外后视镜插头1 针插头，无塑壳，前座乘客侧可加热车外后视镜插头10 4 针插头，棕色，在驾驶员座椅底部号位28 针插头，红色，带记忆的驾驶员座椅调整控制单元插头前座乘客侧车门控制单元前座乘客侧车窗升降器马达前座乘客侧车窗升降器开关、车窗升降器开关照明灯泡、、E107J387J136L53T5f T10g T10z T10aa T28前座乘客侧车窗升降器开关，在前座乘客侧车门上前座乘客侧车门控制单元，在前座乘客车门内带记忆的驾驶员座椅调整控制单元，在驾驶员座椅底部左侧车窗升降器开关照明灯泡5 针插头，黑色，前座乘客侧车窗升降器开关插头10 A 16 针插头，灰色，在左柱处号位10 4 针插头，棕色，在驾驶员座椅底部号位T29b 29 针插头，黑色，前座乘客侧车门控制单元插头10 A 16 针插头，绿色，在右柱处号位28 针插头，红色，带记忆的驾驶员座椅调整控制单元插头前座乘客侧车窗升降器马达，在前座乘客车门内正极连接线，在车身线束内( 5v )右后车门控制单元右后车窗升降器马达右后车窗升降器开关车窗升降器开关照明灯泡、、、T8u 8 B 针插头，黑色，在右柱中部右后车门控制单元，在右后车门内右后车窗升降器马达，在右后车门内5 针插头，黑色，右后车窗升降器开关插头车窗升降器开关照明灯泡接地点，在右柱下部B 右后车窗升降器开关，在右后车门内18 针插头，黑色，右后车门控制单元插头E54T5g L53T18b J389连接线总线的低位，在车身线束内( CAN ) ( 30a )正极连接线，在车身线束内右后车门控制单元右后中央门锁闭锁单元右后登车照明灯、、F223J389右后中央门锁闭锁单元，在右后车门锁上右后车门控制单元，在右后车门内右后登车照明灯，在右后车门饰板下方T2hx T6bh T8u T18b 2 针插头，黑色，插头右后登车照明灯6 针插头，黑色，右后中央门锁闭锁单元插头8 B 针插头，黑色，在右柱中部18 针插头，黑色，右后车门控制单元插头连接线总线的高位，在车身线束内( CAN ) 连接线，在右后车门线束内 ( 30a )正极连接线，在车身线束内化妆镜接触开关、滑动天窗开关照明灯泡、化妆镜照明灯、中部阅读灯、前部车内照明灯、中控台照明128R57R6连接线，在车顶线束内W W14W20W39W40前部车内照明灯，在车顶前部中间前座乘客侧化妆镜照明灯，在车顶前部右侧驾驶员侧化妆镜照明灯，在车顶前部左侧左侧中部阅读灯，在前部内顶灯上右侧中部阅读灯，在前部内顶灯上F147F148L65L150T2es T2eq T2et T2ep T2gt T6dr 驾驶员侧化妆镜接触开关，在驾驶员侧遮阳板内前座乘客侧化妆镜接触开关，在前座乘客侧遮阳板内滑动天窗开关照明灯泡，在天窗调节器内中控台照明，在内顶灯上T10o 10 A 3 针插头，浅蓝色，在左柱处号位6 针插头，黑色，前部车内照明灯插头2 针插头，黑色，驾驶员侧化妆镜照明灯插头2 针插头，白色，在内顶灯上2 针插头，黑色，前座乘客侧化妆镜照明灯插头2 针插头，黑色，前座乘客侧化妆镜接触开关插头2 针插头，黑色，驾驶员侧化妆镜接触开关插头连接线，在车顶线束内接地连接线，在车顶线束内行李箱照明灯开关阅读灯后部车内照明灯行李箱照明灯手套箱照明灯、、、、W11W12左后阅读灯，在车顶后部中间右后阅读灯，在车顶后部中间后部车内照明灯，在车顶后部中间T4cuT10f10 A 3针插头，浅蓝色，在左柱处号位4 针插头，黑色，后部车内照明灯插头10 A 6针插头，蓝色，在左柱处号位连接线，在车顶线束内接地连接线，在车顶线束内接地点，在中央继电器板左侧后部T10oF5T2dy行李箱照明灯开关，在后行李箱盖锁上2 针插头，黑色，行李箱照明灯开关插头T2ebT2hp2 针插头，黑色，行李箱照明灯插头2 针插头，黑色，手套箱照明灯插头W3W6行李箱照明灯，在后行李箱内顶部中间手套箱照明灯，在前座乘客手套箱内接地点，在左柱下部B接地连接线，在仪表板线束内( 31 )连接线，在车顶线束内正极连接线，在车身线束内( 30a )连接线，在车顶线束内接地连接线，在车身线束内( 31 )接地连接线，在车身线束内( 31 )连接线，在车身线束内用于装备带天窗的车型用于装备不带天窗的车型***舒适便利功能系统中央控制单元、后行李箱盖中央门锁马达/J245J393滑动天窗调节控制单元，在车顶前方中间内顶灯旁舒适便利功能系统中央控制单元，在驾驶员侧搁脚空间下面/ T2dz T6cc T6dd T10o 23 / 针插头，黑色，舒适便利功能系统中央控制单元插头T23 2 针插头，黑色，后行李箱盖中央门锁马达插头6 针插头，蓝色，在前部内顶灯上方6 针插头，蓝色，滑动天窗调节控制单元插头10 A 3 针插头，浅蓝色，在左柱处号位后行李箱盖中央门锁马达，在行李箱盖内右侧连接线总线的高位，在车身线束内 ( CAN )连接线总线的低位，在车身线束内 ( CAN )正极连接线，在车身线束内 ( 30a )接地连接线，在车身线束内( 31 )连接线，在车身线束内舒适便利功能系统中央控制单元、后行李箱盖把手开锁按钮、后行李箱盖锁芯开锁按钮 /J393车灯开关，在仪表板左侧出风口下方后行李箱盖把手开锁按钮，在行李箱盖中部后行李箱盖锁芯开锁按钮，在行李箱盖后部右侧滑动天窗调节控制单元，在车顶前方中间内顶灯旁舒适便利功能系统中央控制单元，在驾驶员侧搁脚空间下面/E1E234F248J245T10LT10o10 A 2针插头，黑色，在左柱处号位10 A 3针插头，浅蓝色，在左柱处号位T17T2317 针插头，黑色，车灯开关插头23 /针插头，黑色，舒适便利功能系统中央控制单元插头T2bh 2 针插头，黑色，插头后行李箱盖把手开锁按钮T3abT6ccT6dd3 针插头，黑色，插头后行李箱盖锁芯开锁按钮6 针插头，蓝色，在前部内顶灯上方6 针插头，蓝色，滑动天窗调节控制单元插头连接线，在仪表板线束内( 58d )正极连接线，在车身线束内( 30a )正极连接线，在车身线束内( 58d )连接线，在车身线束内T10f10 A 6针插头，蓝色，在左柱处号位接地连接线，在车身线束内( 31 )舒适便利功能系统中央控制单元、中央门锁和防盗报警装置天线/D J245J285J393点火起动开关，在转向柱上部滑动天窗调节控制单元，在车顶前方中间内顶灯旁组合仪表中带显示单元的控制单元，在仪表板左侧T6cc T6dd T10f T10v T10ae T15T15ab+3T16T23T32a 舒适空间下面/ 10 A 6 针插头，蓝色，在左柱处号位10 A 6 针插头，淡红色，在右柱处号位10 A 11 针插头，灰色，在右柱处号位15 / 针插头，黑色，舒适便利功能系统中央控制单元插头18 A 1 针插头，绿色，在左柱处号位23 / 针插头，黑色，舒适便利功能系统中央控制单元插头6 针插头，蓝色，在前部内顶灯上方6 针插头，蓝色，滑动天窗调节控制单元插头T8v 8 针插头，黑色，点火起动开关插头16 针插头，黑色，自诊断接口插头，在仪表板左侧下方32 针插头，蓝色，组合仪表中带显示单元的控制单元插头R47S111中央门锁和防盗报警装置天线，在右柱上A 防盗报警装置和防盗锁止系统保险丝，安培，灰色插座，在仪表板左侧下方位置附加继电器板上号位15 8 G 连接线诊断线，在仪表板线束内( K )连接线，在仪表板线束内连接线，在仪表板线束内 ( 86s )正极连接线右转向信号，在仪表板线束内 ( )接地点，在驾驶员搁脚空间，近左柱处 A 正极连接线左转向信号，在仪表板线束内 ( )。

图7-2-19 蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T1-单针插头，在发动机缸体的右侧，蓝色T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）-正极连接点（15号火线），在仪表板线束内-连接点（61），在仪表板线束内-连接点（15a），在仪表板线束内-螺栓连接点2（30B号火线），在继电器板上①-接地点，蓄电池至车身②-接地点，变速器至车身图7-2-20 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上-连接点（15a火线），在仪表板线束内-连接点，在仪表板线束内-接地连接点（传感器接地点），在发动机线束内图7-2-21 发动机控制单元、节气门控制部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机-接地连接点，在发动机室线束内（由分出）-螺钉连接点2（30B号火线），在继电器板上-连接点1，在发动机室线束内图7-2-22 发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上-接地点，在发动机室内的左侧-接地连接点，在发动机室线束内（由分出）-接地连接点（传感器接地点），发动机室线束内-接地连接点，在发动机室线束内（由分出）图7-2-23 发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图G70-空气质量计J17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上-连接点（50a），在仪表板线束内-连接点（喷油器），在发动机室线束内-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处图7-2-24 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管阀和凸轮轴调节阀（可变进气门相位）（71-84）电路图G39-氧传感器J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上螺栓连接点，（87F号火线），在继电器板上-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内-连接点(87a)，在发动机线束内图7-2-25 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上-接地连接点，在发动机室线束内（由分出）⑩-接地点，发动机气缸盖上-接地点，发动机气缸盖上图7-2-26 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G6-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）接地点，在右后柱处-接地连接点，在发动机室线束内-接地连接点，在后线束内-接地连接点（传感器接地点）1，在仪表板线束内图7-2-27 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内图7-2-28 ABS控制单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上-正极连接点（15号火线），在仪表板线束图7-2-29 ABS控制单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵连接点（54），在仪表板线束内（制动灯开关）-接地点，近液压泵处图7-2-30 ABS控制单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上-连接点（K诊断线），在仪表板线束内-连接点（制动系统监视信号），在仪表板线束内图7-2-31 自动变速器控制单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右侧G69-节气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统控制单元J217-自动变速器控制单元，在右侧座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上图7-2-32 用于自动变速器的控制器、节气门电位计、发动机转速传感器电路图图7-2-33 自动变速器控制器、选择区域显示、程序开关电路图图7-2-34 安全气囊控制单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上图7-2-35 安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上-正极连接点（15号火线），在仪表板线束内-连接点（K诊断线），在仪表板线束内–连接点在底盘线束内。

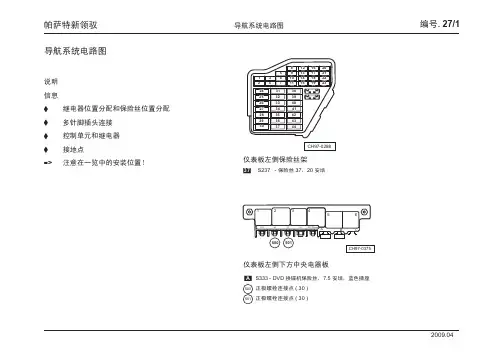

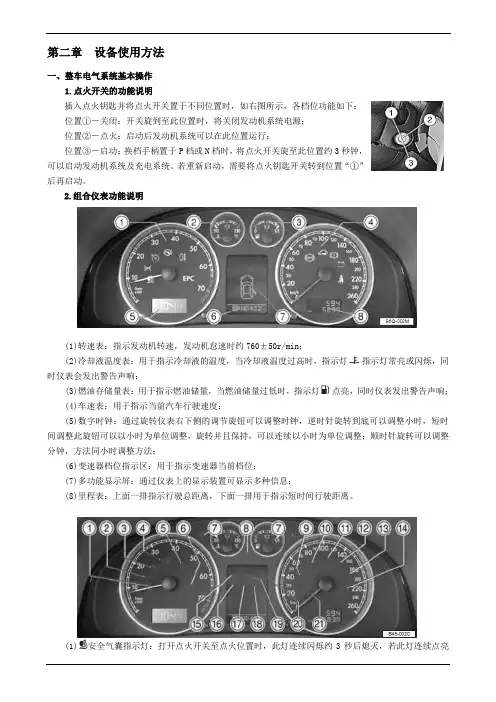

第二章设备使用方法一、整车电气系统基本操作1.点火开关的功能说明插入点火钥匙并将点火开关置于不同位置时，如右图所示，各档位功能如下：位置①－关闭：开关旋到至此位置时，将关闭发动机系统电源；位置②－点火：启动后发动机系统可以在此位置运行；位置③－启动：换档手柄置于P档或N档时，将点火开关旋至此位置约3秒钟，可以启动发动机系统及充电系统。

若重新启动，需要将点火钥匙开关转到位置“①”后再启动。

2.组合仪表功能说明(1)转速表：指示发动机转速，发动机怠速时约760±50r/min；(2)冷却液温度表：用于指示冷却液的温度，当冷却液温度过高时，指示灯指示灯常亮或闪烁，同时仪表会发出警告声响；(3)燃油存储量表：用于指示燃油储量，当燃油储量过低时，指示灯点亮，同时仪表发出警告声响；(4)车速表：用于指示当前汽车行驶速度；(5)数字时钟：通过旋转仪表右下侧的调节旋钮可以调整时钟，逆时针旋转到底可以调整小时，短时间调整此旋钮可以以小时为单位调整，旋转并且保持，可以连续以小时为单位调整；顺时针旋转可以调整分钟，方法同小时调整方法；(6)变速器档位指示区：用于指示变速器当前档位；(7)多功能显示屏：通过仪表上的显示装置可显示多种信息；(8)里程表：上面一排指示行驶总距离，下面一排用于指示短时间行驶距离。

(1)安全气囊指示灯：打开点火开关至点火位置时，此灯连续闪烁约3秒后熄灭，若此灯连续点亮或闪烁，说明系统存在故障；(2)大灯打开指示灯：该车型不具备此功能；(3)巡航状态指示灯：该车型不具备此功能；(4)制动踏板指示灯：当踩下制动踏板时此灯熄灭，此时可将档位开关移开P档或N档；(5)后雾灯指示灯：后雾灯打开时，此指示灯点亮；(6)电子油门指示灯：打开点火开关至点火位置时，此灯点亮，直至发动机系统启动后此灯熄灭,若此灯连需点亮，说明电子油门系统存在故障；(7)转向指示灯：当对应的转向指示灯打开时同步闪烁；(8)远光灯指示灯：当远光灯打开时，此灯点亮；(9)电子稳定系统指示灯：该车型不具备此功能；(10)ABS指示灯：打开点火开关至点火位置时，ABS系统进行自检，此灯点亮几秒钟后熄灭，如果常亮否则说明该系统有故障；(11)电子防盗装置指示灯：打开点火开关至点火位置时，若钥匙未授权，此灯将闪烁，此时系统无法启动，若钥匙已授权，即已匹配好，则此灯会熄灭；(12)制动系统指示灯：按下手刹状态开关，此灯熄灭，若此灯闪亮表明制动液不足；(13)发电机工作指示灯（或充电指示灯）：发电机正常工作后此灯熄灭；(14)安全带未系警告灯：当车速超过25km/h时，此灯点亮，同时仪表发出警告声响；(15)冷却液温度/冷却液液面指示灯：发动机运转一段时间后时，当冷却液温度过高或冷却液液面过低时，指示灯常亮或闪烁，同时仪表会发出警告声响；(16)发动机机油指示灯：发动机运转一段时间后时，当机油压力过低或润滑系统有故障时，此灯常亮或闪烁，同时仪表会发出警告声响；(17)车门及行李箱门开启状态指示灯：当车辆的车门或行李箱盖打开时，该灯点亮；(18)风窗洗涤液液面高度指示灯：当洗涤液液面过低时，此灯点亮；(19)制动摩擦片磨损警告灯：当制动摩擦片破损过度时，此灯点亮；(20)燃油存储量指示灯：当燃油存储量过低时，此灯点亮；(21)排放控制系统警告灯：该车型不具备此功能。

第二节帕萨特轿车（B5）全车电气线路图帕萨特轿车（B5）全车电气线路图如图7-2-1~图7-2-53所示。

图7-2-1 蓄电池、点火开关、发电机、起动机、X触点继电器（1-14）电路图A-蓄电池B-起动机C-发电机C1-调压器J59-X触点继电器J393-舒适电子的控制单元T1-单针插头,蓝色,在发动机缸线体的右侧T10d-10针插头,棕色,在发动机室中的控制单元防护罩的左侧T10f-10针插头,蓝色,在左A柱处(6号位)T23-23针插头，舒适电子的控制单元的连接插头A2 -正极连接点（15），在仪表线束内A17 –连接线（61），在仪表线束内A21 –连接线（86S），在仪表线束内A32 –正极连接线（30）在仪表板线束内A86 –连接线（50b），在仪表板线束内500A-螺栓连接点1（30c火线），在继电器板上500B -螺栓连接点1（30c火线），在继电器板上①-接地点，蓄电池与车身②-接地点，变速器车身-接地连接点，在仪表板线束内-螺栓连接点3（30火线），在继电器板上图7-2-2 电子防盗器、防盗器报警灯、自诊断接口、发电机充电指示灯（15-28）电路图D2-防盗器识读线圈J220-电喷控制单元J285-仪表板显示控制单元J362-防止盗器控制单元K2-发电机充电指示灯K117-防盗器报警灯S12-保险丝12，10A，在保险丝架上S13-保险丝13，10A，在保险丝架上S15-保险丝15，10A，在保险丝架上S239-保险丝39，15A，在保险丝架上S240-保险丝40，25A，在保险丝架上T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的右侧（1号位）T10d-10针插头，棕色，在发动机室中的控制单元防护罩中的右侧（2号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩中的左侧（4号位）T16-16针插头，在换档操纵杆处，自诊断接口T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩中的右侧（3号位）T32a-32针插头，蓝色，在仪表板内T32b-32针插头，绿色，在仪表板内-正极连接线（30），在仪表线束内-正极连接线（15），在仪表线束内–K诊断连接线，在仪表板线束内-接地连接点，在仪表板内图7-2-3 仪表板、数字钟、里程表、灯光打开时报警蜂鸣器等（29-42）电路图C22-里程表传感器，在变速器内H16-灯光打开时的报警蜂鸣器J220-电喷控制单元J104-ABS制动防打抱死系统的控制单元J234-安全气囊的控制单元J393-舒适电子的控制单元L75-数字钟显示照明灯S22-保险丝22，5A，在保险丝架上S223-保险丝23，5A，在保险丝架上T3-3针插头（里程表传感器插头）T6-6针插头，黑色，左右A柱处（不接在支架上）T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的左侧（1号位）T10d-10针插头，棕色，在发动机室中的控制单元防护罩中的右侧（2号位）T10f-10针插头，蓝色，在左A柱处（6号位）T10p-10针插头，黄色，在左A柱处（6号位）T10n-10针插头，橙色，在左A柱处（15号位）T23-23针插头，舒适电子的控制单元的连接插头T23-23针插头，在舒适系统控制单元上T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在仪表板内T75-75针插头，在安全气囊控制单元上T80-80针插头，在发动机控制单元上Y2-数字钟–连接线（车门接触开关），在仪表板线束内–连接线（车速信号），在仪表板线束内-连接线（58L），在仪表板线束内-连接线（58R），在仪表板线束内-接地连接点2，在仪表板线束内图7-2-4 仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等（43-56）电路图F1-机油压力开关（高压）F34-制动液位报警开关F120-发动机罩开关G5-转速表G21-车速表J285-仪表板显示控制单元K1-远光灯指示灯K7-手制动警告灯K13-后雾灯警告灯K65-左侧转向指示灯K94-右侧转向指示灯K106-风窗清洗液位警告灯K118-制动系统警告灯T6-6针插座，红色（空位）T9c-9针插座，绿色，接398继电器（中央电器板4号位）T10a-10针插头，棕色，在左A柱处（8号位）T10b-10针插头，黑色，在发动机室中的控制单元防护罩的左侧（1号位）T10c-10针插头，紫色，在左A柱处（17号位）T10h-10针插头，棕色，在左A柱处（12号位）T10n-10针插头，橙色，在左A柱处（15号位）T32a-32针插头，蓝色，在仪表板线束内T32b-32针插头，绿色，在仪表板线束内-正极连接线（右转向信号），在仪表板线束内-正极连接线（左转向信号），在仪表板线束内–连接线（手制动报警），在仪表板线束内-接地连接线，在后线束内图7-2-5 仪表板、环境温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等（57-70）电路图CAN（H）-CAN总线的高位CAN（L）-CAN总线的低位F66-冷却液液位开关G-燃油表传感器G1-机油状态传感器G2-冷却液温度传感器表G17-环境温度传感器，在左前保险杠上T2a-2针插头，在发动机室的左前T2b-2针插头，黑色，在左A柱处T6c-6针插头，蓝色，在左A柱（11号位）T10a-10针插头，棕色，在左A柱处（8号位）T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的左侧（1号位）T10d-10针插头，棕色，在发动机室中的控制单元防护罩中的左侧（2号位）T10k-10针插头，灰色，在左A柱处（14号位）–连接线（燃油状态），在仪表线束内–连接线（环境温度），在仪表板线束内–连接线（冷却温度），在仪表线束内–连接线（冷却液位），在仪表线束内–接地连接点，在发动机线束内（由接地点分出）–连地连接点，在发动机线束内（由接地点分出）–接地连接线，在后线束内图7-2-6 手制动开关、清洗液位传感器、制动片磨损信号开关等（71-84）电路图F9-手制动报警开关G33-清洗液位传感器T6-6针插座，红色（空位）T10g-10针插头，灰色，在右A柱处（11号位）T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）Fz1-左侧制动片磨损信号开关Fz2-右侧制动片磨损信号开关–连接线（手制动报警），在仪表板线束内–接地点，在左A柱处–接地点，在左A柱处–接地点，在左后柱–接地点，在左后柱–接地连接点，在仪表板线束内（由分出）–接地连接点，在后线束内（由分出）–接地连接点，在后线束内（由分出）–接地连接点，在后线束内（由分出）–接地连接点，在后线束内图7-2-7 转向开关、大灯变光开关、停车灯开关、左前灯（85-98）电路图E2-转向开关E4-大灯变光开关E19-停车灯开关M1-左前停车灯M5-左前转向灯M18-左侧面转向灯M29-左侧近光灯M30-左侧远光灯S19-保险丝19，10A在保险丝架上T5b-5针插头，黑色，在左大灯内T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）T12-12针插头，在转向柱右侧处–连接线1（56a），在仪表板线束内–接地点，在左A柱处–接地连接点，在左大灯线束内（由分出）图7-2-8 带转向继电器的警告灯开关、右前灯（99-112）电路图E3-警告灯开关J1-转向继电器K6-警告灯开关的报警灯L35-警告灯开关的照明灯M3-右前停车灯M7-右前转向灯M19-右前侧转向灯M31-右近光灯M32-右远光灯S18-保险丝18，10A，在保险丝架上T5a-5针插头，黑色，在右大灯内T6b-6针插头，粉红色，在右A柱处（8号位）T7a-7针插头，在警告灯开关上–接地点，在右A柱处–接地点，在仪表板下，在左A柱处–接地连接点，在仪表板线束内（由分出）–接地连接点，在大灯线束内（由分出）图7-2-9 制动灯开关、制动灯、尾灯（113-126）电路图F-制动灯开关M6-左后转向灯M8-右后转向灯M21-左制动灯和尾灯M22-右制动灯和尾灯M25-高位制动灯T6a-6针插头，在左尾灯处T6b-6针插头，在右尾灯处T6c-6针插头，蓝色，在左A柱处（11号位）T10a-10针插头，棕色，在左A柱处（8号位）-正极连接线（右转向信号），在仪表板线束内-正极连接线（左转向信号），在仪表板线束内–连接线（制动灯开关），在仪表板线束内-正极连接（54），在后线束内-接地点，在左尾灯架上-接地点，在右尾灯架上–接地连接点，在后线束内（由分出）–接地连接点，在后线束内（由分出）图7-2-10 收放机、点烟器、仪表板通风照明（127-140）电路图L28-点烟器照明灯L67-左测仪表板通风照明灯L68-中央仪表板通风照明灯L69-右测仪表板通风照明灯R-收放机S233-保险丝33，15A，在保险丝架上S237-保险丝37，20A，在保险丝架上T2c-2针插头，在仪表板下右侧T8-8针插头，在收放机上，（收放机电源插头）T10b-10针插头，黑色，在发动机室中的控制单元防护罩中的左侧（1号位）T（16+3）-19针插头，橙/红，在发动机室中的控制单元防护罩中的左侧（3号位）U1-点烟器-连接线（58d），在仪表板线束内-正极连接线（30al），在仪表板线束内-连接线2（58d），在仪表板线束内-螺柱连接点2（30B火线），在继电器板上-螺柱连接点2（30B火线），在继电器板上-接地点（收放机），在仪表板线束内-接地连接点，在仪表线束内-接地连接点，在仪表板线束内图7-2-11 开关和仪表灯光控制、大灯调节、大灯调节电机（141-154）电路图E20-开关和仪表灯控制E102-大灯调节器L54-大灯调节器照明灯S20-保险丝20，10A（15A），在保险丝架上S21-保险丝21，10A（15A），在保险丝架上T6d-6针插头，粉红色，在右A柱处（8号位）T6i-6针插头，黑色，在大灯调节开关上T6k-6针插头，红色，在右A柱处（8号位）T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）V48-左大灯调节电机V49-右大灯调节电机–连接线（56），在仪表板线束内-接地连接点，在仪表板线束内（由分出）图7-2-12 灯光开关、雾灯开关、杂物箱灯、牌照灯（155-168）电路图E1-灯光开关E18-雾灯开关L9-灯光开关照明灯S3-保险丝3，5A，在保险丝架上S4-保险丝4，5A，在保险丝架上S236-保险丝36，15A，在保险丝架上T2-2针插头，在行李箱盖上T10a-10针插头，棕色，在左A柱处（8号位）W6-杂物箱灯X-牌照灯-正极连接线（58），在仪表板线束内–连接线（X），在仪表板线束内–连接线（后雾灯），在仪表板线束内–连接线（30a火线），在底盘线束内-接地连接点，在仪表板线束内（由分出）-接地连接点，在后线束内（由分出）–螺钉连接点（75x火线），在继电器板上图7-2-13 前后雾灯、倒车灯（169-182）电路图F4-倒车灯开关L22、L23-左前雾灯、右前雾灯L46-左后雾灯M16-左倒车灯M17-右倒车灯S231-保险丝31，15A，在保险丝架上T2a-2针插头T2b-2针插头T5a-5针插头T5b-5针插头T6a-6针插头，在左尾灯处T6b-6针插头，在右尾灯处T6c-6针插头，蓝色，在左A柱处（11号位）T6k-6针插头，红色，在右A柱处（9号位）T10a-10针插头，棕色，在左A柱处（8号位）T10b-10针插头，黑色，在发动机室中控制单元防护罩中的左侧(1号位) T（16+3）-19针插头，橙/红色，在发动机室中控制单元防护罩中的左侧（3号位）–连接线（15a，保险丝231），在仪表板线束内–连接线（倒车灯），在仪表板线束内–连接线（后雾灯），在仪表板线束内–连接点，在仪表板线束内-接地点，在左尾灯架上-接地点，在右尾灯架上-接地连接点，在右大灯线束内（由分出）-接地连接点，在左大灯线束内（由分出）T10t-10针插头，红色，在左A柱处（9号位）T10d-10针插头，棕色，在发动机室中控制单元防护罩中的左侧（2号位）图7-2-14 双音喇叭及继电器（183-196）电路图H-喇叭按钮（开关）H1-双音喇叭J4-喇叭继电器T5c-5针插头，黄色，在右转向柱处T6k-6针插头，红色，在左A柱处T10t-10针插头，红色，在左A柱处（9号位）-连接线（71），在仪表板线束内-连接线（喇叭），在仪表板线束内-方向盘上的接地点-接地连接点，在仪表线束内（由分出）-接地连接点，在仪表线束内（由分出）-接地连接点，在仪表线束内（由分出）图7-2-15 新鲜空气鼓风机开关、鼓风机和空气循环开关、新鲜空气/空气循环叶板定位电动机（197-210）电路图E9-新鲜空气鼓风机开关E184-新鲜空气鼓风机和空气循环开关E114-新鲜空气鼓风机和空气循环工作警告灯L16-新鲜空气调节器照明灯N24-带过热保险丝的新鲜空气鼓风机的调节电阻S2-保险丝2，5A，在保险丝架上S225-保险丝25，36A，在保险丝架上T4a-4针插头，在调节电阻上T6g-6针插头，在新鲜空气鼓风机开关上T8a-8针插头，在新鲜空气鼓风机空气循环开关上V2-新鲜空气鼓风机V154-新鲜空气/空气循环叶板定位电机-连接线，在仪表板线束内-接地连接点，在仪表板线束内（由分出）-接地连接点，在仪表板线束内（由分出）图7-2-16 后风窗加热开关、后风窗加热器（211-224）电路图E15-后风窗加热开关J393-舒适电子系统的控制单元K10-后风窗加热的指示灯L39-后风窗加热开关的照明灯S224-保险丝24，25A，在保险丝架上S226-保险丝26，30A，在保险丝架上T6c-6针插头，蓝色，在左A柱处（11号位）T6h-6针插头，黑色，在后风窗加热开关上Z T23-23针插头，舒适电子的控制单元1-后内窗加热-连接线（转速信号），在仪表线线束内-连接线（后风窗加热器），在仪表板线束内-接地点，在行李箱板下-接地连接点，在仪表板线束内（由分出）图7-2-17 雨刮器继电器、前风挡雨刮器电动机（225-238）电路图E38-间隙雨刮控制J31-雨刮间隙继电器，在13位置继电器板上T6e-6针插头，黑色，在转向柱右侧处T10c-10针插头，紫色，在左A柱处（17号位）V-雨刮电机-连接线，在仪表板线束内-连接线（转速信号），在组合仪表线束内-接地连接点，在仪表板线束内（由分出）图7-2-18 雨刮器继电器、雨刮器开关、前风挡玻璃清洗电动机（239-252）电路图E22-雨刮器开关J31-雨刮间隙继电器，在13位置继电器板上T8b-8针插头，在雨刮器上T10s-10针插头，粉红色，在左A柱处（10号位）T10t-10针插头，红色，在左A柱处（9号位）V59-前风窗清洗泵-接地连接点，在仪表板线束内（由分出）-连接线，在仪表板线束内。
