带式输送机二级减速器传动装置设计T=620N.m,V=0.9ms,D=360mm

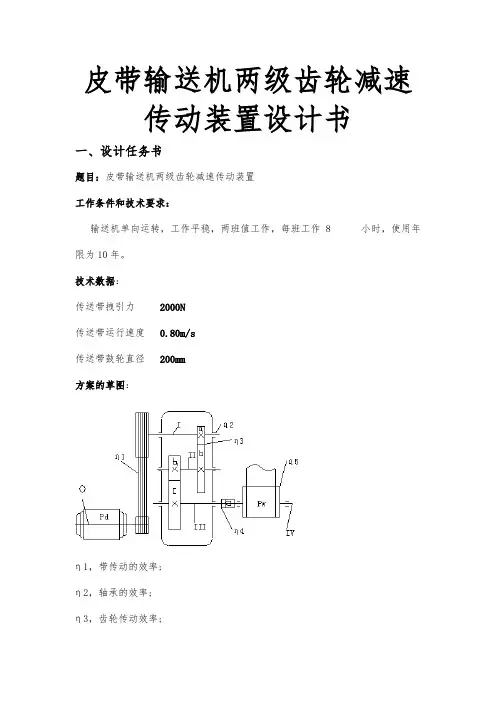

皮带输送机两级齿轮减速传动装置设计书一、设计任务书题目：皮带输送机两级齿轮减速传动装置工作条件和技术要求：输送机单向运转，工作平稳，两班值工作，每班工作8 小时，使用年限为10年。

技术数据：传送带拽引力2000N传送带运行速度0.80m/s传送带鼓轮直径200mm方案的草图：η1，带传动的效率;η2，轴承的效率;η3，齿轮传动效率;η4，联轴器的传动效率;η5，鼓轮上的传动效率。

二、传动方案的拟定根据要求电机与减速器间选用V带传动，减速器与工作机之间用联轴器传动，我们需要设计的是二级减速箱，按要求减速器为二级圆柱直齿齿轮减速器。

设计说明如下，设计方案图在附件中。

三、电动机的选择1、电机类型和结构型式。

根据电源及工作机工作条件，工作平稳，单向运转，两班制工作，选用Y系列三相笼型异步电动机。

2、传动总效率工作机卷筒轴转速为nw =Dvπ100060⨯=60×1000×0.80/（3.14×200）=76r/min卷筒所需功率Pw=F v/1000=2000×0.80/1000=1.60kw传动装置的总效率=η1η24η32η4η5取V带的效率η1=0.96取滚子轴承的效率η2=0.98直齿圆柱齿轮的传动效率η3=0.97 （选用8级精度的一般齿轮）齿轮联轴器的效率η4=0.99鼓轮上的卷筒传动效率η5=0.96总效率=0.95×0.984×0.972×0.99×0.96=0.7923、确定电动机转速按推荐的传动比合理围，带传动传动比i1 =2~4，二级圆柱齿轮减速器传动比i2 =8~40 ，则两级传动中的总传动比i∑为：i∑=i 1 i 2 =16~160电动机转速的可选围为d n =i ∑w n =（16~160）x76=（1216~12160）r/min符合这一围的同步转速有1500r/min 、3000r/min 两种。

机械设计基础课程设计说明书带式运输机传动装置的设计A-5-------同轴式二级圆柱齿轮减速器的设计一.设计说明用于带式运输机的同轴式二级圆柱齿轮减速器;传动装置简图如右图所示;视情况可增加一级带传动或链传动;（1）带式运输机数据运输机工作轴转矩T＝5300N·m运输带工作速度v＝0.9m/s运输带滚筒直径D＝450mm2工作条件单班制工作,空载启动,单向、连续运转,工作中有轻微振动;运输带速度允许速度误差为±5%;3使用期限工作期限为十年,检修期间隔为三年; 4生产批量及加工条件小批量生产;2.设计任务详见基本要求1选择电动机型号；二.选择电动机型号电动机是最常用的原动机,具有结构简单、工作可靠、控制简单和维护容易等优点;电动机的选择主要包括选择其类型和结构型式、容量功率和转速、确定具体型号;选择电动机类型根据任务书要求可知：本次设计的机械属于恒功率负载特性机械,且其负载较小,故采用Y型三相异步电动机全封闭结构即可达到所需要求;2、选择电动机容量工作机所需的功率其中带式输送机的效率电动机的输出功率其中η为电动机至滚筒主动轴传动装置的总效率,包括V带传动、一对齿轮传动、两对滚动轴承及联轴器等的效率,η值计算如下：由机械设计基础课程设计表10-1查得V带传动效率,一对齿轮传动的效率,一对滚动球轴承传动效率,联轴器效率,因此所以根据选取电动机的额定功率使,并由机械设计基础课程设计表10-110查得电动机的额定功率为确定电动机转速：滚筒转速为：取V带传动的传动比范围为：取单级齿轮传动的传动比范围为：则可得合理总传动比的范围为：故电动机转速可选的范围为：在这个范围内的电动机的同步转速有和两种,综合考虑电动机和传动装置的情况再确定最后的转速,为降低电动机的重量和成本,可选择同步转速为;根据同步转速查机械设计基础课程设计表10-110确定电动机型号为,其满载转速;此外,电动机的中心高、外形尺寸、轴伸尺寸等均可查表得出;三.选择联轴器,设计减速器总传动比的计算与分配电动机确定后面,根据电动机的满载转速和工作装置的转速,就可以计算传动装置的总传动比;总传动比的分配是个比较重要的问题;它将影响到传动装置的外轮廓尺寸、重量、润滑等许多问题;1、计算总传动比2、分配各级传动比为使带传动的尺寸不至过大,满足,可取,则齿轮的传动比传动装置的运动和动力参数计算传动装置的运动和动力参数是指各轴的转速、功率和转矩,这些参数是设计传动零件齿轮和带轮和轴时所必需的已知条件;计算这些参数时,可以按从高速轴往低速轴的顺序进行;1、各轴的转速2、各轴的功率3、各轴的转矩最后,将计算结果填入下表：轴名参数电动机轴Ⅰ轴Ⅱ轴滚筒轴转速n/r/min970323.3374.3374.33功率P/KW1110.5610.199.94转矩T/N.M108.3311.91309.221277.1传动比 i3 4.351效率η0.960.9650.975传动零件的设计计算设计时,一般先作减速器箱外传动零件的设计计算,以便确定减速器内的传动比及各轴转速、转矩的精确数值,从而使所设计的减速器原始条件比较准确;第一节减速器外传动零件的设计本传动方案中,减速器外传动即电动机与减速器之间的传动,采用V带传动;V 带已经标准化、系列化,设计的主要内容是确定V带型号和根数,带轮的材料、直径和轮毂宽度、中心距等;1、求计算功率查机械设计基础表13-8得,故2、选V带型号根据,由机械设计基础图13-15查出此坐标点位于B型号区域;3、求大、小带轮基准直径查机械设计基础表13-9,应不小于125mm,现取,由机械设计基础式13-9得式中;由机械设计基础表13-9,取;4、验算带速带速在范围内,合适;5、求V带基准长度和中心距初步选取中心距由机械设计基础式13-2得带长查机械设计基础表13-2,对B型带选用;再由机械设计基础式13-16计算实际中心距6、验算小带轮包角由机械设计基础式13-1得合适;7、求V带根数由机械设计基础式13-15得令,查机械设计基础表13-3得由机械设计基础式13-9得传动比查机械设计基础表13-5得由查机械设计基础表13-7得,查机械设计基础表13-2得,由此可得取5根;8、求作用在带轮轴上的压力查机械设计基础表13-1得,故由机械设计基础式13-17得单根V带的初拉力作用在轴上的压力9、带轮结构设计带轮速度,可采用铸铁材料;小带轮直径,采用实心式；大带轮直径,采用轮辐式;传动比及运动参数的修正外传动零件设计完成后,V带的传动比随之确定;用新的传动比对减速器内轴Ⅰ的转速、转矩数值进行修正;1、对轴Ⅰ转速的修正2、对轴Ⅰ转矩的修正最后,将修正结果填入下表：轴名参数电动机轴Ⅰ轴Ⅱ轴滚筒轴转速n/r/min970316.9974.3374.33功率P/KW1110.5610.199.94转矩T/N.M108.3318.141309.221277.1传动比 i 3.06 4.351效率η0.960.9650.975减速器内传动零件的设计减速器内的传动零件主要是指齿轮轴;本传动方案中的减速器采用直齿圆柱齿轮进行传动;直齿圆柱齿轮传动设计需要确定齿轮的材料、模数、齿数、分度圆、顶圆和根圆、齿宽和中心距等;1、选择材料及确定许用应力小齿轮用调质,齿面硬度,,机械设计基础表11-1,大齿轮用调质,齿面硬度,,机械设计基础表11-1;由机械设计基础表11-5,取,,2、按齿面接触强度设计设齿轮齿面按7级精度制造;取载荷系数机械设计基础表11-3,齿宽系数机械设计基础表11-6;小齿轮上的转矩取机械设计基础表11-4齿数取,则;故实际传动比;模数齿宽,取,,这里取;按机械设计基础表4-1取,小齿轮实际的分度圆直径,大齿轮实际的分度圆直径;齿顶高齿根高小齿轮齿顶圆直径小齿轮齿根圆直径大齿轮齿顶圆直径大齿轮齿根圆直径中心距3、验算轮齿弯曲强度齿形系数机械设计基础图11-8,机械设计基础图11-9 ,由机械设计基础式11-54、齿轮的圆周速度对照机械设计基础表11-2可知选用7级精度是合宜的;轴Ⅱ运动参数的修正内传动零件设计完成后,齿轮的传动比随之确定;用新的传动比对减速器内轴Ⅱ的转速、转矩数值进行修正;1、对轴Ⅱ、工作装置转速的修正2、对轴Ⅱ、工作装置转矩的修正最后,将修正结果填入下表：轴名参数电动机轴Ⅰ轴Ⅱ轴滚筒轴转速n/r/min970316.9974.0474.04功率P/KW1110.5610.199.94转矩T/N.M108.3318.141314.351282.1传动比 i 3.06 4.281效率η0.960.9650.975轴的设计计算第一节高速轴Ⅰ的计算已知轴Ⅰ传递的功率,转速,小齿轮的齿宽,齿数,模数,压力角,载荷平稳;1、初步估算轴的直径查机械设计基础表14-1轴的常用材料及其主要力学性能表,选取45号钢作为轴Ⅰ的材料,并进行调质处理;查机械设计基础表14-2常用材料的值和C值,取;由机械设计基础式14-2得考虑到有键槽的存在,轴径加大5%左右即取;2、轴的结构设计1确定轴的结构方案右轴承从轴的右端装入,靠轴肩定位;齿轮和左轴承从轴的左端装入,齿轮右侧端面靠轴肩定位,齿轮和左轴承之间用定位套筒使左轴承右端面得以定位,左右轴承均采用轴承端盖,齿轮采用普通平键得到圆周固定;2确定轴的各段直径轴结构示意图1轴段安装带轮,轴径取不大于70mm的标准值,这里取；2轴段安装轴承端盖,取；3轴段安装轴承,轴径为轴承内径的大小 ;查机械设计基础课程设计续表10-35：选取深沟球轴承6311,轴承内径,外径,轴承宽;这里取；轴两端安装轴承处轴径相等,则6段取；4轴段安装齿轮,齿轮内径,齿轮的轴向定位轴肩,取;3确定轴的各段长度结合绘图后确定各轴段长度如下：1轴段的长度取根据带轮结构及尺寸；2轴段总长度根据外装式轴承端盖的结构尺寸,起厚度,还有箱体的厚度取10mm；3轴段轴承的宽挡油环的长度和；4轴段因为小齿轮的齿宽为80mm,轴段的长度应比零件的轮毂短2-3mm,5轴段长度15mm；6轴段轴承的宽挡油环的长度和;3、按弯扭合成强度对轴Ⅰ的强度进行校核已知：转矩,小齿轮分度圆直径;圆周力径向力法向力1绘制轴受力简图如下2绘制垂直面弯矩图如下垂直面内的轴承支反力：水平面内的轴承支反力：由两边对称,知截面C的弯矩也对称;截面C在垂直面弯矩为3绘制水平面弯矩图如下截面C在水平面上弯矩为：4绘制合弯矩图如上5绘制扭矩图如上扭矩：6当量弯矩计算扭矩产生的扭转力按脉动循环变化,取α=0.6,截面C处的当量弯矩：7校核危险截面C的强度判定危险截面为第四段轴的中心面,轴的材料选用45钢,调质处理,查机械设计基础表14-1得；查机械设计基础表14-3查得则：∴该轴强度足够;第二节低速轴Ⅱ的计算已知轴Ⅱ传递的功率,转速,大齿轮的齿宽,齿数,模数,压力角,载荷平稳;1、初步估算轴的直径查机械设计基础表14-1轴的常用材料及其主要力学性能表,选取45号钢作为轴Ⅰ的材料,并进行正火处理;查机械设计基础表14-2常用材料的值和C值,取;由机械设计基础式14-2得根据联轴器结构及尺寸,取;2、轴的结构设计1确定轴的结构方案右轴承从轴的右端装入,靠轴肩定位;齿轮和左轴承从轴的左端装入,齿轮右侧端面靠轴肩定位,齿轮和左轴承之间用定位套筒使左轴承右端面得以定位,左右轴承均采用轴承端盖,齿轮采用普通平键得到圆周固定;（2）确定轴的各段直径轴结构示意图由图中个零件配合尺寸关系知；,,,;3确定轴的各段长度结合绘图后确定各轴段长度如下：1轴段的长度取根据联轴器结构及尺寸；2轴段总长度根据外装式轴承端盖的结构尺寸,其厚度,还有箱体的厚度取10mm；3轴段轴承的宽挡油环的长度和；4轴段因为大齿轮的齿宽为75mm,轴段的长度应比零件的轮毂短2-3mm；5轴段；6轴段;3、按弯扭合成强度对轴Ⅱ的强度进行校核已知：转矩：,大齿轮分度圆直径;圆周力径向力法向力（1）绘制轴受力简图如下（2）绘制垂直面弯矩图如下垂直面内的轴承支反力：水平面内的轴承支反力：由两边对称,知截面C的弯矩也对称;截面C在垂直面弯矩为3绘制水平面弯矩图如下截面C在水平面上弯矩为：（4）绘制合弯矩图如上5绘制扭矩图如上扭矩：6当量弯矩计算扭矩产生的扭转力按脉动循环变化,取α=0.6,截面C处的当量弯矩：7校核危险截面C的强度判定危险截面为第四段轴的中心面,轴的材料选用45钢,正火处理,查机械设计基础表14-1得；查机械设计基础表14-3查得则：∴该轴强度足够;键的选择与强度验算1、高速轴Ⅰ上键的选择与校核（1）最小直径处：1选择键型：该键为静联接,为了便于安装固定,选择普通A型平键;2确定键的尺寸：该轴上最小直径为,轴长,查机械设计基础课程设计表10-33得,用于此处连接的键的尺寸为;3强度校核：轴所受转矩;查机械设计基础表10-10,取,;由机械设计基础式10-26有：键连接的挤压强度;由机械设计基础式10-27有：键连接的压强;强度满足要求;该键标记为：键;(2)齿轮处1）选择键型：该键为静联接,为了便于安装固定,选择普通A型平键;2确定键的尺寸：该轴上最小直径为,轴长,查机械设计基础课程设计表10-33得,用于此处连接的键的尺寸为;3）强度校核：查机械设计基础表10-10,取,;由机械设计基础式10-26有：键连接的挤压强度;由机械设计基础式10-27有：键连接的压强;强度满足要求;该键标记为：键;2、低速轴Ⅱ上键的选择与校核1最小直径处1选择键型：该键为静联接,为了便于安装固定,选择普通A型平键;2确定键的尺寸：该轴上最小直径为,轴长,查机械设计基础课程设计表10-33得,用于此处连接的键的尺寸为;3强度校核：轴所受转矩;查机械设计基础表10-10,取,;由机械设计基础式10-26有：键连接的挤压强度;由机械设计基础式10-27有：键连接的压强;强度满足要求;该键标记为：键2齿轮处：1选择键型：该键为静联接,为了便于安装固定,选择普通A型平键;2确定键的尺寸：该轴上最小直径为,轴长,查机械设计基础课程设计表10-33得,用于此处连接的键的尺寸为;3）强度校核：查机械设计基础表10-10,取,;由机械设计基础式10-26有：键连接的挤压强度;由机械设计基础式10-27有：键连接的压强;强度满足要求;该键标记为：键;滚动轴承的选择及联轴器的选择第一节滚动轴承的选择根据设计条件,轴承预计寿命：小时1、计算高速轴处的轴承对于高速轴处的轴承选择,首先考虑深沟球轴承;初选用6311型深沟球轴承,其内径为55mm,外径为120mm,宽度为29mm,极限转速脂：5300r/min；极限转速油：6700r/min;因轴承工作温度不高、载荷平稳,查机械设计基础表16-8及表16-9,取；由于轴向力的影响可以忽略不计,即,取X=1,Y=0.则当量动载荷,转速n=316.99r/min,小时,;由机械设计基础式16-3得：所需径向基本额定动载荷查机械设计基础课程设计表10-35得：,故选用6311型深沟球轴承符合要求;2、计算低速轴处的轴承对于低速轴处的轴承选择,考虑深沟球轴承,初选6018型深沟球轴承,其内径为90mm,外径为140mm,宽度为24mm,极限转速脂：4300r/min；极限转速油：5300r/min;因轴承工作温度不高、载荷平稳,查机械设计基础表16-8及表16-9,取；由于轴向力的影响可以忽略不计,即,取X=1,Y=0.则当量=74.04r/min,小动载荷,转速n2时,;由机械设计基础式16-3得：所需径向基本额定动载荷查机械设计基础课程设计表10-35得：,故选6018型深沟球轴承符合要求;第二节联轴器的选择轴Ⅰ与V带轮通过键连接来传递力和扭矩,不需用联轴器；轴Ⅱ与滚筒之间用联轴器联接实现力和扭矩的传递;需选用合适的联轴器;考虑此运输机的功率不大,工作平稳,考虑结构简单、安装方便,故选择弹性柱销联轴器;计算转矩按下式计算：式中 T——名义转矩；N·mm；——工作情况系数；KA取K=1.5,则A=74.04r/min输出轴输出段直径为d=80mm;轴Ⅱ的转速为n2查机械设计课程上机与设计表14-5,可选择YL14或YLD14型弹性联轴器;第七章减速器润滑与密封1、润滑齿轮圆周速度,采用油池润滑,圆柱齿轮浸入油的深度约一个齿高,大齿轮的齿顶到油底面的距离≥30～60mm;选择油面的高度为40mm;并考虑轴承的润滑方式,计算：高速轴：低速轴：；所以选用脂润滑,润滑脂的加入量为轴承空隙体积的,采用稠度较小润滑脂;2、密封为了防止润滑油或脂漏出和箱体外杂质、水及灰尘等侵入,减速器在轴的伸出处、箱体的结合面处和轴承盖、窥视孔及放油孔与箱体的结合面处需要密封;轴伸出处的滚动轴承密封装置采用毛毡圈密封,由机械原理课程上机与设计表15-15可得,其中输入轴按密封圈密封处直径：,选择毛毡圈尺寸：;输出轴按密封圈密封处直径：;选择毛毡圈尺寸：;第八章减速器附件选择1、轴承端盖轴承端盖全部采用外装式轴承端盖,并根据机械设计课程上机与设计表13-4与表15-3进行选择;1、高速轴的轴承端盖轴承外径,螺栓直径,端盖上螺栓数目6；,,,,,取,,取;2、低速轴的轴承端盖：轴承外径,螺栓直径,端盖上螺栓数目6；,,,,,取,, 取2、通气器减速器工作时,由于箱体内部温度升高,气体膨胀,压力增大,使得箱体内外压力不等;为使箱体内受热膨胀的气体自由排出,以保持箱体内外压力平衡,不致使润滑油沿分箱面或轴伸密封件处向外渗漏,需要顶部或直接在窥视孔盖板上设置通气器;本设计将通气器安装在窥视孔盖板上;选用通气帽根据机械设计课程上机与设计表15-5进行选择;3、窥视孔窥视孔用于检查传动零件的啮合、润滑及齿轮损坏情况,并兼做注油孔,可向减速器箱体内注入润滑油,观察孔应设置在减速器箱盖上方的适当位置,以便直接进行观察并使手能伸入箱体内进行操作,平时观察孔用盖板盖住;查机械设计基础课程设计表5-16,取窥视孔孔盖的结构尺寸如下：150200100150M620 6个124、油标为指示减速器内油面的高度符合要求,以便保持箱内正常的油量,在减速器箱体上需设置油面指示装置;本设计选用长形油标,油标尺中心线与水平面成45度,注意加工油标凸台和安装油标时,不与箱体凸缘或吊钩相干涉;查机械设计课程上机与设计表15-10,选择A80 GB1161油标;5、放油孔及放油螺塞为排放减速器箱体内油污和便于清洗箱体内部,在箱座油池的最低处设置放油孔,箱体内底面做成斜面、向放油孔方向倾斜1度到2度,油孔附近作成凹坑,以便污油排尽;平时用放油螺塞将放油孔堵住圆柱螺纹油塞自身不能8、地脚螺栓为防止减速器倾倒和振动,减速器底座下部凸缘应设有地脚螺钉与地基连接;地脚螺钉为M24 取4个;9、箱体设计箱盖壁厚：10mm,箱座底凸缘厚度：10mm,地脚螺钉直径：24mm;数目：4个,轴承旁联结螺栓直径：16mm;。

机械设计课程设计说明书设计题目：带式运输机传动装置设计姓名：班级：学号：指导教师：机械工程学院二○一八年十二月目录一、题目及设计要求 (1)1、设计题目 (1)2、设计数据与要求 (1)3、设计任务 (1)二、传动方案的分析和拟定 (3)三、电动机的选择 (5)3.1选择电动机的结构和类型 (5)3.2传动比的分配 (6)3.3传动系统的运动和动力计算 (7)四、减速器齿轮传动的设计计算 (9)4.1高速级斜齿圆柱齿轮的设计计算 (9)4.2低速级直齿圆柱齿轮的设计计算 (15)4.3两级圆柱齿轮减速器的传动误差校核 (20)五、减速器轴的设计 (21)5.1轴的设计与校核 (21)5.2键的选择与校核 (35)5.3轴承的选择与寿命校核 (37)六、箱体的设计 (43)6.1箱体附件 (43)6.2铸件减速器机体结构尺寸计算表 (43)七、减速器的密封与润滑 (45)八、设计小结 (47)参考文献一、题目及设计要求1、设计题目设计带式运输机装置中的动力传动装置。

带式运输机的传动装置如图1所示。

图1 带式运输机的传动装置示意图2、设计数据与要求设计数据：运输带的工作拉力F = 2800 牛；运输带的工作速度v = 2.0 米/秒；卷筒直径D = 250 毫米；生产规模：中小批量生产；工作条件：两班制（每班工作8小时），连续单向运转，有轻微振动，室内工作，有粉尘；使用期限：8年，大修期为2～3年；运输带速度允许误差：±5%动力来源：电力，三相交流（380/220 V）。

3、设计任务1. 拟定至少三种传动方案，并对这些方案进行分析对比；2. 针对所选传动方案，进行原动机的选择与传动装置运动和动力参数的计算、传动件（如齿轮传动、带传动）的设计计算、轴的设计计算、轴承及其组合部件设计、键连接和联轴器的选择与校核计算、润滑及附件的设计等；3. 采用先进三维软件对其中一轴系进行三维建模；4. 装配图一张（A0）；5. 零件工作图2张（传动零件A3）；6. 编写设计计算说明书一份（不少于25页）。

机械设计课程设计计算说明书设计题目：带式运输机传动装置材料0802 班2010年10月09日目录一、设计任务书 (3)二、说明书正文 (4)1. 传动方案的拟定 (4)2. 电动机的选择和传动装置的运动、动力参数计算 (5)3. 传动零件的设计计算 (7)齿轮传动设计参数选择与计算结果 (13)4. 轴和轴上零件设计及其强度校核 (15)1）初算轴径 (15)2）联轴器选择 (16)3）初步绘制装配底图确定各轴位置 (17)4）输入轴设计（45钢，调制处理） (18)5）中间轴设计（45钢，调制处理） (20)6）输出轴设计（45钢，调制处理） (22)5. 减速器箱体的附件设计及其与润滑 (24)三、设计小结 (26)四、参考资料 (27)机械设计课程设计任务书设计题目：带式运输机传动装置一、设计数据及要求1. 输送带牵引力(KN)：3.0 输送带速度(m/S)：1.4 输送带滚筒直径(mm)：4002. 滚筒效率：η=0.96（包括滚筒与轴承的效率损失）3. 工作情况：使用期限12年，两班制（每年按300天计算），单向运转，转速误差不得超过±5%，载荷平稳；4. 工作环境：运送谷物，连续单向运转，载荷平稳，空载起动，室内常温，灰尘较大。

5. 检修间隔期：四年一次大修，两年一次中修，半年一次小修；6. 制造条件及生产批量：一般机械厂制造，小批量生产。

二、传动装置简图三、设计注意事项1. 设计由一张减速器装配图（A0或A1）若干张零件图及一份计算说明书组成。

2. 设计必须根据进度计划按期完成。

3. 设计图纸及计算说明书必须经指导老师审查签字后，方能参加设计答辩。

四、设计时间2010 年 09 月 17 日—— 2010 年 10 月 17 日传动方案的拟定分析：由于方案（4）中锥齿轮加工困难，方案（3）中蜗杆传动效率较低，都不予考虑；方案（1）、方案（2）都为二级圆柱齿轮减速器，结构简单，应用广泛，初选这两种方案。
