设计带式输送机传动装置-机械设计说明书

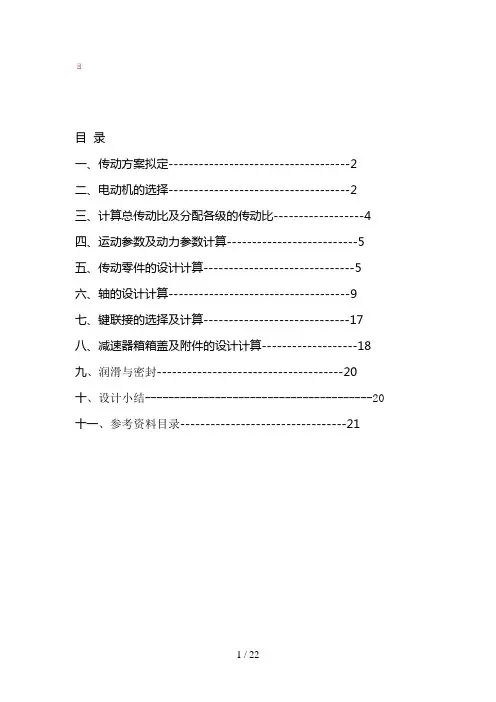

目录一、传动方案拟定------------------------------------2二、电动机的选择------------------------------------2三、计算总传动比及分配各级的传动比------------------4四、运动参数及动力参数计算--------------------------5五、传动零件的设计计算------------------------------5六、轴的设计计算------------------------------------9七、键联接的选择及计算-----------------------------17八、减速器箱箱盖及附件的设计计算-------------------18九、润滑与密封-------------------------------------20十、设计小结---------------------------------------20 十一、参考资料目录---------------------------------21一、传动方案拟定第二组第三个数据：设计带式输送机传动装置中的一级圆柱齿轮减速器（1）工作条件：使用年限10年，每年按300天计算，两班制工作，载荷平稳。

（2）小批量生产，带式输送机的传动效率为0.96。

（3）原始数据：滚筒圆周力F=2KN；带速V=1.3m/s；滚筒直径D=180mm。

1、电动机2、v带传动3、斜齿圆柱齿轮减速器4、联轴器5、带式运输机二、电动机的选择1、电动机类型和结构型式的选择：按已知的工作要求和条件，选用 Y系列三相异步电动机。

2、确定电动机的功率：<1）传动装置的总效率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.992×0.98×0.99×0.97=0.89(2>电机所需的工作功率：P d=FV/1000η总=2000×1.3/1000×0.89=2.31KW3、确定电动机转速：滚筒轴的工作转速：N w=60×1000V/πD=60×1000×1.3/π×180=137.93r/min根据[2]表2.2中推荐的合理传动比范围，取V带传动比I v=2~4，单级圆柱齿轮传动比范围I c=3~8，则合理总传动比i的范围为i=6~32，故电动机转速的可选范围为n d=i×n w=<6~32）×137.93=828~4414r/min符合这一范围的同步转速有960 r/min和1420r/min。

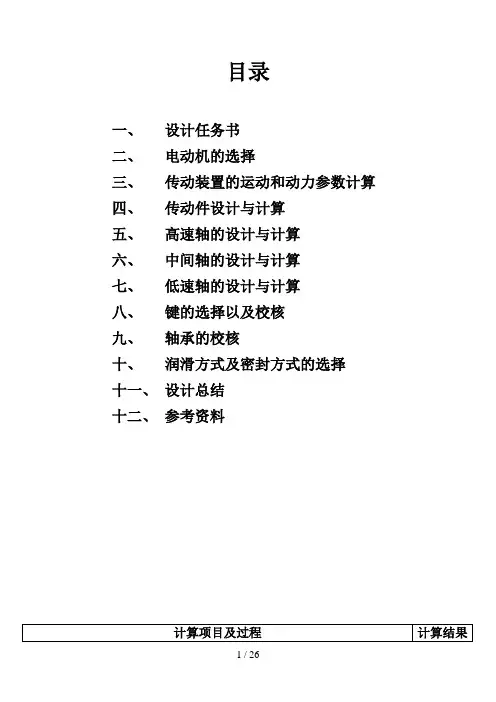

目录一、设计任务书二、电动机的选择三、传动装置的运动和动力参数计算四、传动件设计与计算五、高速轴的设计与计算六、中间轴的设计与计算七、低速轴的设计与计算八、键的选择以及校核九、轴承的校核十、润滑方式及密封方式的选择十一、设计总结十二、参考资料一、设计任务书设计带式运输机传动装置（简图如下）1——电动机2——联轴器3——二级圆柱齿轮减速器4——联轴器原始数据：数据编号 4钢绳拉力F/kN 15钢绳速度v/(m/min) 10卷筒直径D/mm 3801.工作条件：间歇工作，每班工作不超过15%，每次工作不超过10min，满载启动，工作中有中等震动，两班制工作，钢绳速度允许误差±5，设计寿命10年。

2.加工条件：生产20台，中等规模机械厂，可加工7-8级齿轮。

3.设计工作量：（1）减速器的装配图A0一张（2）零件图A4二张。

（3）设计说明书1份（打印）。

1510/min380NF KN v mD mm===为减速器的传动比，i为高速级传动比，六、中间轴的设计与计算1.已知条件：中间轴传递的功率22.73p kw = 转速3211.94/min n r = 齿轮分度圆直径2346.4d mm = 368d mm = 齿宽252b mm = 374b mm =2.选择轴的材料因传递的功率不打，并对重量及结构尺寸无特殊要求，故由表7-4选用的材料45钢调质处理 硬度220HBS, 查表得650b Mpa σ= 再查表13-2得 许用弯曲应力[]60b Mpa σ-= 3. 初算轴径查表13-1得107~118c 值在范围内 则()333min 3 2.73107~11824.61~27.14211.94p d c mm n ≥=⨯= 4.结构设计(1)轴的结构构想图。

1(2)设计轴的各段轴径与确定轴承该段轴上安装轴承，其审计应与轴承的选择同步,考虑齿轮有轴向力存在，选用角七、低速轴的设计与计算1.材料的选择 选用45钢正火处理 600b Mpa σ= 硬度210HBS 55b Mpa σ-=2.按扭转强度估算轴径根据表13-1查得107~118c =又由表12-2查得33 2.52(107~118)(42.8~47.2)41.48P d c mm n ≥== 考虑到轴的最小直径处要安装联轴器会有键槽存在，故将估算直径加大3%-5%则取(45~50)mm ，取50d mm =，选用的联轴器为HL4 3.设计轴的结构并绘制草图八、键的选择及校核1.高速轴键的选取与校核轴与联轴器的连接，选用一个普通平键，根据轴上的尺寸查资料[1]表10-1初选定为b h⨯87⨯50L=mm键、轴、轮毂的材料都是45钢由资料[3]表6-2查得许用挤压应力100120 p MPaσ⎡⎤=⎣⎦，取平均值110p MPaσ⎡⎤=⎣⎦，轴上用于连接联轴器的键的工作长度为8504622bl L mm=-=-=键与轮毂键槽的接触高度0.50.57 3.5k h mm==⨯=，130d mm =由公式3112219.31083.54630p p TMPakldσσ⨯⨯⎡⎤===<⎣⎦⨯⨯故此键满足工作要求键槽的接键与轮毂键槽的接触高度键与轮毂键槽的接触高度1410093-=2。

《机械设计》课程设计设计说明书带式输送机传动系统设计起止日期：2019 年12 月29 日至2020年 1 月10 日学生姓名王班级机设1706班学号1740570成绩指导教师(签字)目录第一部分概述 (1)1.1设计的目的 (1)1.2设计计算步骤 (1)第二部分.设计任务书及方案拟定 (2)2.1《机械设计》课程设计任务书 (2)2.2.传动系统方案拟定 (3)第三部分选择电动机 (3)3.1电动机类型的选择 (3)3.2确定传动装置的效率 (3)3.3选择电动机容量 (4)3.4确定传动装置的总传动比和分配传动比 (5)3.5动力学参数计算 (6)第四部分减速器齿轮传动设计计算 (7)第五部分链传动设计计算 (11)第六部分传动轴和传动轴承及联轴器的设计 (13)6.1输入轴设计计算 (13)5.2输出轴设计计算 (18)第七部分轴承的选择及校核计算 (22)7.1输入轴的轴承计算与校核 (22)7.2输出轴的轴承计算与校核 (23)第八部分键联接的选择及校核计算 (24)8.1输入轴键选择与校核 (24)8.2输出轴键选择与校核 (25)第九部分联轴器的选择 (25)第十部分减速器的润滑和密封 (25)10.1减速器的润滑 (25)10.2减速器的密封 (26)第十一部分减速器附件及箱体主要结构尺寸 (26)11.1减速器附件的设计与选取 (26)11.2减速器箱体主要结构尺寸 (31)第十二部分设计小结 (33)第十三部分参考文献 (34)第一部分概述1.1设计的目的设计目的在于培养机械设计能力。

设计是完成机械专业全部课程学习的最后一次较为全面的、重要的、必不可少的实践性教学环节，其目的为:1.通过设计培养综合运用所学全部专业及专业基础课程的理论知识，解决工程实际问题的能力，并通过实际设计训练，使理论知识得以巩固和提高。

2.通过设计的实践，掌握一般机械设计的基本方法和程序，培养独立设计能力。

机械设计基础课程设计计算说明书设计题目带式运输机上的单级圆柱齿轮减速器系机电工程系专业数控技术班级设计者指导教师2011年 07 月 12 日目录一、设计任务书 0二、带式运输送机传动装置设计 (1)三、普通V带传动的设计 (5)四、直齿圆柱齿轮传动设计 (6)五、低速轴系的结构设计和校核 (9)六、高速轴结构设计 (16)七、低速轴轴承的选择计算 (18)八、低速轴键的设计 (19)九、联轴器的设计 (20)十、润滑和密封 (20)十一﹑设计小结 (21)参考资料 (22)一.设计任务书一.设计题目设计带式输送机传动装置。

二.工作条件及设计要求1.设计用于带式运输机的传动装置。

2.该机室内工作，连续单向运转，载荷较平稳，空载启动。

运输带速允许误差为 5%。

3.在中小型机械厂小批量生产，两班制工作。

要求试用期为十年，大修期为3年。

三.原始数据第三组选用原始数据：运输带工作拉力F=1250N 运输带工作速度V=s 卷筒直径D=240mm四.设计任务1.完成传动装置的结构设计。

2.完成减速器装备草图一张（A1）。

3.完成设计说明书一份。

二.带式运输送机传动装置设计电动机的选择1.电动机类型的选择：按已知的工作要求和条件，选用Y型全封闭笼型三相异步电动机2.电动机功率的选择：P=Fv/1000=1250*1000=E3.确定电动机的转速：卷筒工作的转速Wn=60*1000/(π*D)=60*1000**240)=min4.初步估算传动比：总i =电动机n /卷筒n =d n /w n =43.1191000或43.1191500=~ 因为根据带式运输机的工作要求可知，电动机选1000r/min 或1500r/min 的比较合适。

5.分析传动比，并确定传动方案（1）机器一般是由原动机，传动装置和工作装置组成。

传动装置是用来传递原动机的运动和动力，变换其运动形式以满足工作装置的需要，是机器的重要组成部分。

机械设计课程设计说明书课题名称：带式运输机传动装置的设计专业班级：机械电子工程03班学生学号： 1203120333 学生姓名：学生成绩：指导教师：秦襄培课题工作时间：2014年12月22日至 2015年1月 9日武汉工程大学教务处目录一、设计任务书——铸造车间型砂输送机的传动装置 (3)二、传动装置总体设计 (5)1. 系统总体方案的确定 (5)2. 电动机的选择（Y系列三相交流异步电动机） (7)3. 传动装置的总传动比及其分配 (9)三、传动零件的设计计算 (11)1. V带传动的设计计算 (11)2. 齿轮传动的设计计算 (15)四、轴的设计计算 (23)1. 选择轴的材料及热处理 (23)2. 初估轴径 (23)3. 轴的结构设计 (24)4. 减速器零件的位置尺寸 (28)五、润滑方式润滑油牌号及密封装置的选择 (29)六、箱体及其附件的结构设计 (30)七、减速器的箱体的结构尺寸 (33)附:参考文献 (35)一、设计任务书——铸造车间型砂输送机的传动装置1.设计题目：设计带式运输机的传动装置2.带式运输机的工作原理3.原始数据输送带速度学号鼓轮直径D（mm）输出转矩T(N.m)v(m/s)12031203333500.853804.工作条件（已知条件）1)工作环境：一般条件，通风良好；2)载荷特性：连续工作、近于平稳、单向运转；3)使用期限：8年，大修期3年，每日两班制工作；4)卷筒效率：η=0.96；5)运输带允许速度误差：±5%；6)生产规模：成批生产。

5.设计内容1)设计传动方案；2)设计减速器部件装配图（A1）；3)绘制轴、齿轮零件图各一张（高速级从动齿轮、中间轴）；4)编写设计计算说明书一份（约7000字）。

二、传动装置总体设计1.系统总体方案的确定1)系统总体方案：电动机→传动系统→执行机构2)初选的三种方案如下:方案一：展开式两级圆柱齿轮方案二：同轴式两级圆柱齿轮方案三：分流式两级圆柱齿轮3)系统方案的总体评价：以上三种方案：方案一中一般采用斜齿轮，低速级也可采用直齿轮。

机械设计课程练习计算说明设计题目:带式输送机传动装置的设计目录一，..........总体方案设计.. (2)二，设计要求 (2)三。

设计步骤 (2)1.传动装置总体设计方案:...........,. (2)2.电机的选择 (3)3.计算传动装置的传动比，确定各轴的参数...四4.齿轮设计 (6)5.滚动轴承和传动轴的设计 (8)附件:两个轴的装配示意图 (16)6.键连接设计 (18)7.箱体结构设计 (19)8.润滑密封设计 (20)四。

设计总结 (20)参考 (21)一、总体方案设计课程设计主题:带式输送机传动装置的设计(示意图如下)1-传送带双滚筒3-耦合4-减速器五V带传动6电机1.设计条件:1）该机器用于通过传送带输送物料，如沙、砖、煤、粮食等。

2）工作条件:单次运输，负载轻微振动，环境温度不超过40℃；3）运动要求输送带运动速度误差不超过7%；4）使用寿命10年，一年365天，每天8小时；5）保养周期小修一年，大修三年；6）工厂型中小型机械厂；7)生产批量、单件和小批量生产；2.原始数据:用输送工作张力F/KN 皮带工作速度v/(米/秒) 卷直径D/毫米八 2.2 220二、设计要求1.减速器装配图1(三视图，图纸A1)；2.零件图2 (A3图，高速轴和低速齿轮)；(来自选项)3.1份设计和计算说明(约30页)。

三。

设计步骤1.传动装置总体设计方案1)外部传动机构为v带传动。

2)减速器为一级膨胀圆柱齿轮减速器。

3)方案示意图如下:1-传送带；双滚筒；3-耦合； 4-减速器；5-V 带传动；6电机4）方案优缺点:工作机振动轻微，由于V 带具有缓冲和吸振能力，V 带传动可以减少振动的冲击，工作机功率小，负载变化小，可以采用V 带的简单结构，价格便宜，标准化程度高，成本大大降低。

减速器一级圆柱齿轮的一部分减速，是一级减速器中应用最广泛的一种。

原动机是Y 系列三相交流异步电动机。

总的来说，该传动方案满足工作机的性能要求，适应工况，工作可靠，结构简单，尺寸紧凑，成本低，传动效率高。

带式输送机传动装置设计说明书绪论带式输送机是一种摩擦驱动以连续方式运输物料的机械。

主要由机架、输送带、托辊、滚筒、张紧装置、传带式输送机动装置等组成。

它可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。

它既可以进行碎散物料的输送，也可以进行成件物品的输送。

除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。

带式输送机广泛地应用在冶金、煤炭、交通、水电、化工等部门，是因为它具有输送量大、结构简单、维修方便、成本低、通用性强等优点。

带式输送机还应用于建材、电力、轻工、粮食、港口、船舶等部门。

本说明书主要内容是进行带式输送机传动系统的设计，采用V带传动及两级圆柱齿轮减速器。

在设计计算中运用到了《机械设计基础》、《机械制图》《公差与互换性》、《理论力学》等多门课程知识，并运用AutoCAD软件进行绘图，因此是一个非常重要的综合实践环节，也是一次全面的、规范的实践训练。

通过这次训练，使我们在众多方面得到了锻炼和培养。

主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。

（2）通过对标准机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。

（3）另外，培养了我们查阅和使用手册、图册及其他相关技术资料的能力以及计算、绘图数据处理、计算机辅助设计方面的能力。

（4）加强了我们对办公软件Office中Word及绘图软件AutoCAD功能的认识和运用。

第1章传动方案的分析与拟定1.1机器工作条件及参数1.1.1机器工作条件（1）载荷性质单向运输，载荷较平稳；（2）工作环境室内工作，有粉尘，环境温度不超过35°C；（3）运动要求输送带运动速度误差不超过5%；滚筒传动效率为0.96；（4）使用寿命 8年，每年350天，每天16小时；（5）动力来源电力拖动，三相交流，电压380/220V；（6）检修周期半年小修，二年中修，四年大修；（7）生产条件中型机械厂，批量生产。

带式运输机传动装置设计说明书1. 引言本文档为带式运输机的传动装置设计说明书，旨在详细描述带式运输机传动装置的设计原理、参数选取和计算等内容。

带式运输机是一种用于物料输送的机械设备，传动装置作为核心组成部分之一，对其性能和可靠性有着重要影响。

通过本文档的阅读和理解，读者将了解到带式运输机传动装置的设计过程，以及对应的设计指导。

2. 设计原理带式运输机传动装置的设计原理基于传动轴和传动带的运动方式。

传动装置通过驱动轴传递动力给传动带，从而实现物料的输送。

设计原理包括以下几个方面的考虑：1.动力传递方式：传动装置可以采用电动机、液压马达或者内燃机等形式作为动力源，其中电动机是最常见的选择；2.传动装置的布局：传动装置的布局应考虑到整体设计的紧凑性和结构的稳定性，以保证传动装置的正常运行；3.传动装置的传动方式：传动装置可以采用齿轮传动、链条传动或者带传动等方式，根据实际需要选择合适的传动方式。

3. 参数选取和计算带式运输机传动装置的参数选取和计算是设计过程中的重要环节。

以下是几个关键参数的选取和计算方法的简要说明：3.1 动力计算动力计算是确定传动装置所需动力的重要步骤。

根据实际物料输送需求和传动装置的效率，可以计算出传动装置所需的最小动力。

动力计算公式如下：$$P = \\frac{Q \\cdot H}{η \\cdot 1000}$$其中，P为传动装置所需动力（单位：千瓦），Q为物料输送量（单位：吨/小时），H为提升高度（单位：米），η为传动装置效率（取值范围为0到1之间）。

3.2 速度计算速度计算是确定传动装置所需转速的重要步骤。

根据物料输送的要求和传动装置的传动比例，可以计算出传动装置所需的转速。

速度计算公式如下：$$N = \\frac{V}{\\pi \\cdot D}$$其中，N为传动装置所需转速（单位：转/分钟），V为物料输送速度（单位：米/秒），D为传动装置圆盘的直径（单位：米）。

机械设计课程设计计算说明书题目带式输送机传动装置指导教师院系机电学院班级学号姓名完成时间目录一、设计任务 (3)二、传动方案拟定 (4)三、电动机的选择 (5)四、计算总传动比及分配各级的传动比 (6)五、运动参数及动力参数计算 (7)六、传动零件的设计计算 (8)七、轴的设计计算 (16)八、滚动轴承的选择及校核计算 (26)九、键联接的选择及计算 (28)十、联轴器的选择 (29)十一、润滑与密封 (29)十二、参考文献 (30)十三、附录（零件及装配图） (30)一、设计任务1、带式输送机的原始数据2、工作条件与技术要求 1）输送带速度允许误差为：±5%； 2）输送效率r：0.96；3）工作情况：两班制，连续单向运转，载荷较平稳； 4）工作年限：8年；5）工作环境：室内，灰尘较大，环境最高温度35℃； 6）动力来源：电力，三相交流，电压380V ，7）检修年限：四年一大修，两年一中修，半年一小修； 8）制造条件及生产批量：一般机械厂制造，小批量生产。

3、设计任务量： 1) 减速器装配图一张（A0）；2) 零件工作图（包括齿轮、轴的A3图纸）； 3）设计说明书一份。

、结构特点：）外传动机构为带传动；）减速器为一级齿轮传动。

、结构特点：轮高速级大齿轮的结构草图如上图。

（其他齿轮结构类似，参数如上，结构草略）（四）轴的校核这里以中间轴为例1）轴的力学模型的建立二）计算轴上的作用力 齿轮2：F t 2=Ft 1=dT 112=036.70890002⨯=2541.55N ；，径向载荷F r根据轴的分析，可知：A点总支反力F r1=F RA=4949.000795N. 点总支反力F r2=F RB=4119.456918N。

，轴向载荷F aF F F。
