汽车电气设备总线路图

工作任务二：掌握汽车风扇的控制原理及电路特点 1.工作描述
小王下课后，和同学来到修配车间当实习修理工，师傅老李叫小王通过测量，掌 握汽车风扇的控制原理及电路特点。
如图3-15，汽车风扇开关在LO位置 和M1位置时不能正常工作，但是在 M2和HI位置时能正常工作。
消费者认为是风扇电机的开关 问题，更换开关后，没有消除故障 现象。

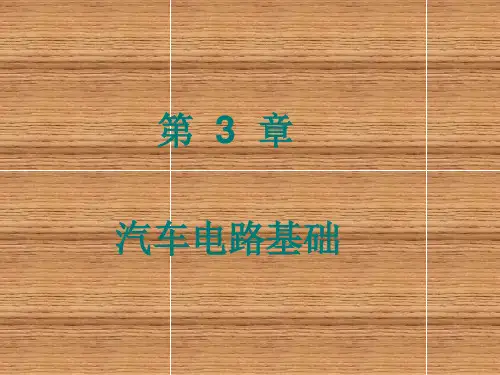

第3章 汽车电路基础
❖ 学习意义 ❖ 完成本章学习后，你将能够知道汽车电路由哪几部分组成， ❖ 电路是如何控制的，使你能够更快更有效的诊断和检修电路。
❖ 学习目标
---能区别电路基本组成：电源，负载，保护装置 和接地 ---能区别不同类型的电路和电路的控制方法 ---知道电路是怎样进行正常工作的 ---应用电压，电流和电阻的关系诊断电路的故障
上述求和时，需要任意指定一个回路的 绕行方向，对于电动势，绕行方向与电 动势方向相同时，电动势取正号，反之 取负号。电阻上电流方向与回路绕行方 向一致时，电阻压降取正号，反之取负 号。 以图3-17电路说明基夫尔霍电压 定律。沿着回路abcdea绕行方向，有
能力
专业 能力
工作 方法
合作 能力
交流 能力
评价
分数
4.学习体会
序号 1 2 3 4
问题
解答
汽车电器电路的特点是什 么?
汽车电路由哪几部分组成？
汽车的各个部分的作用是 什么?
你还有哪些要求与设想?
3.2 欧姆定律（OHMS LAW）
3.2.1 部分电路欧姆定律 1.表述：
不含电源的一段电路称为部分 电路，流过导体的电流与这段导 体两端的电压成正比，与导体的 电阻成反比。这个结论称为欧姆 定律。见图3-3。 2.数学表达式：

熟记这14个方法，汽车电路图就没那么难看懂了汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理图上掌握其连线规律，诊断电路故障就比较困难。

要修好汽车电气设备，必须读懂和掌握汽车电路图。

尤其是初学者，更要学会如何读汽车电路图。

各类汽车电路图的识别通常有以下识图要领。

1. 认真读几遍图注汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代号，通过读图注可以初步了解该汽车都装配了哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连接线、控制关系。

这样就可以了解该汽车电路的特点及配置的基本电气设备。

2. 牢记电气图形符号汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。

因此，必须牢记电气图形符号的含义，才能看懂电路原理图。

对于汽车电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状表示，因此，对于这些外形轮廓的形状也应熟记。

3. 熟记电路标记代号为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予不同的标记代号，如下表中所列。

1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起来如下表中所列：2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往往无法对其进行分析，也会影响故障检测、修理和代换。

国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端的标记及其含义如下表中所列。

对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有如下表中所列的规律。

4. 牢记回路原则在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用电设备、导线等组成的。

电流流向必须从电源正极出发，经过熔断器、开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，构成回路。

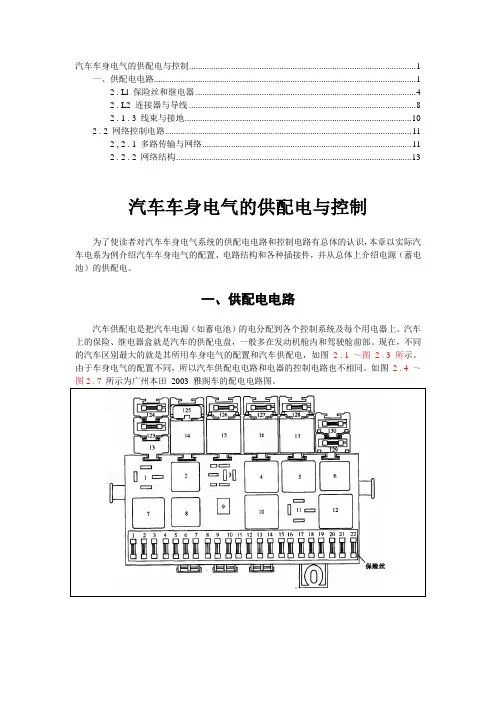

汽车车身电气的供配电与控制 (1)一、供配电电路 (1)2 . Ll 保险丝和继电器 (4)2 . L2 连接器与导线 (8)2 . 1 . 3 线束与接地 (10)2 . 2 网络控制电路 (11)2 , 2 . 1 多路传输与网络 (11)2 . 2 . 2 网络结构 (13)汽车车身电气的供配电与控制为了使读者对汽车车身电气系统的供配电电路和控制电路有总体的认识，本章以实际汽车电系为例介绍汽车车身电气的配置、电路结构和各种插接件，并从总体上介绍电源（蓄电池）的供配电。

一、供配电电路汽车供配电是把汽车电源（如蓄电池）的电分配到各个控制系统及每个用电器上。

汽车上的保险、继电器盒就是汽车的供配电盘，一般多在发动机舱内和驾驶舱前部。

现在，不同的汽车区别最大的就是其所用车身电气的配置和汽车供配电，如图2 . 1 ～图2 . 3 所示。

由于车身电气的配置不同，所以汽车供配电电路和电器的控制电路也不相同。

如图2 . 4 ～图2 . 7 所示为广州本田2003 雅阁车的配电电路图。

继电器名称：l 一空位．2 一姗油泵继电器： 3 一定位． 4 一冷却液液位控制器：5 一空调组合继电器．6 一喇叭继电器7 一雾灯维电器：8 一黄．接触继电器9 一空位：10 一刮水继电器；11 一左位；12 一书向灯继电器；13 一诊断找插座：14 －翎窗机自动下降继电器；15 一摇勺保险丝：1 一散热风扇（不开空调）30A ; 窗机延时缝电器：16 一内顶灯延时继电器：17 一压缩机切断继电器2 一制动灯10A : 3 一点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、址阳板灯15A : 4 一报，灯15A . 5 一娜油泵IOA ; 6 一前雾灯15A : 7 一左尾灯、左前停车灯10A 沼一右尾灯、右前停车灯、发动机舱照明灯10A , 9 一右前大灯（远卿10A . 10 一左前大灯（远光）10A ; 12 一电动摇窗机、ABS 控制单元15A : 13 一后窗除藉器20A ; 14 一空调继电器20A 11 一前风窗刮水器、清洗泵15A : 巧一倒车灯、车速传感器皿1 OA : 16 一喇叭1 SA ; 17 一发动机控制单元10A . 18 一喇叭继电器、灯光开关、ABS 移告灯loA : 19 一收放机、转向灯、防盗器控制单元10A : 20 一牌照灯、杂物箱照明灯loA : 21 一左前大灯傲光）10A ; 22 一右前大灯伍光）10A : 123 一喷，、空气质t 计、炭．电盛阀、氛传峪答加热1 oA ; 124 一后雾灯10A . 125 一电动摇窗机热保护器10A : 126 一空调鼓风电动机30 ^ : 127 一自动天线1 OA : 128 一电动后视镜3A ；抢9 一ABs 液压泵30A ; 13 。

导线的截面积： 2。
2 的导线只用单色线〔但电源线可增加使用主 色为红色，辅色为白或线
2、线束：为使全车线路规整，安装方便及保护导线的 绝缘，汽车上的全车线路除高压线、蓄电池电缆和起 动机电缆外，一般将同区域的不同规格的导线用棉纱 或薄聚氯乙烯带缠绕包扎成束，称为线束。
断路器
四、常用装置
1 点火开关 点火开关是汽车电路中最重要的开关，是各条电路
分支的控制枢纽，是多档多接线柱开关。 主要功能：锁住转向盘转轴〔Lock〕,接通点火仪 表指示等〔ON或IG〕，起动(ST或Start)挡，附件 挡〔Acc主要是收放机专用〕，假如用于柴油车则增 加(HEAT)挡。其中起动、预热挡因为工作电流很大， 开关不易接通过久，所以这两挡在操作时必须用手 抑制弹簧力，扳住钥匙，一松手就弹回点火挡，不 能自行定位，其他挡均可自行定位。点火开关的构 造及表示方法如以下图所示。
点火开关
2 继电器
继电器是利用电磁或机电原理或其他方法 〔如热电或电子〕，实现自动接通或切断一对 或多对触点，以完成用小电流控制大电流以减 小控制开关触点的电流负荷。
继电器通常分为：常开〔N.O〕继电器，常闭 〔N.C〕继电器和常开、常闭混合型继电器。 其外形与内部原理如下图，继电器的每个插脚 都有标号，与中央接线盒正面板的继电器插座 的插孔标号相对应。
汽车电路识图[4]
一、汽车电器设备特点
〔1〕低压供电——汽车用电源电压有12V和24V 两种。将来可能开展成为42V电气系统。
〔2〕直流电源——主要从蓄电池充电角度来考 虑；
〔3〕单线制——汽车上所有用电设备是并联的， 汽车发动机、底盘等金属机体，作为各种电器 的公用电路，由用电器到电源只需一条导线；
线束的安装：
