版图验证之lvs

导出文件
◦ 导出CDL文件 ◦ 导出GDSII文件
总结
版图设计
◦ 打开schematic ◦ 选择ToolsDesign SynthesisLayout XL
版图设计
◦ 创建layout后 ◦ 选择DesignGen From Source
版图设计
◦ 去除Boundary复选框 ◦ 在I/O pins处选择各端口对应层 ◦ 在Pin Label Shape处选择label ◦ 点击Pin Label Options，选择标识各端口所用的层
找到相应位置（白框部分）
版图验证--DRC
◦ 改正错误后剩下金属密度错误
版图验证--DRC
◦ 0 Errors证明DRC通过
目录 环境设置 版图设计 版图验证
◦ DRC ◦ LVS ◦ PEX
导出文件
◦ 导出CDL文件 ◦ 导出GDSII文件
总结
版图验证---LVS
◦ 选择lvs rule ◦ 为LVS设定专门的目录
◦ setSkillPath(“/tools/mentor/calibre_2009.2_27.17/sha red/pkgs/icv.ixl/tools/queryskl/”) load(“calibre.skl”)
◦ load(“/tools/mentor/calibre_2009.2_27.17/shared/pk gs/icv.ixl/tools/queryskl/caliber.skl”)
calibre 使用帮助
目录 环境设置 版图设计 版图验证
◦ DRC ◦ LVS ◦ PEX
导出文件
◦ 导出CDL文件 ◦ 导出GDSII文件
总结
目录
环境设置 版图设计 版图验证

目录一、电路逻辑功能 (2)1.1、电路设计流程 (2)1.2、真值表与表达式 (2)1.3、电路逻辑图 (3)1.4、线路图 (3)1.5、ERC验证及T-Spice仿真 (4)二、版图设计 (6)2.1、总体版图设计流程 (6)2.2、总体版图以及DRC验证 (7)2.3、三输入异或门T-Spice仿真 (8)三、三输入异或门版图设计的LVS验证 (9)四、结论 (10)一、电路逻辑功能1.1、电路设计流程1.2、真值表与表达式表达式：Y =A⊕B⊕C=C B A+C B A+C B A+ABC真值表：A B C Y F0 0 0 0 1 0 0 1 1 0 0 1 0 1 00 1 1 0 11 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 01.3、电路逻辑图1.4、线路图1.5、ERC验证及T-Spice仿真二、版图设计2.1、总体版图设计流程操作步骤：1．新建文件夹：在电脑E 盘新建文件夹，文件夹名为XOR。

2．打开L-Edit 软件：在桌面上双击L-Edit v13.0 快捷键，打开L-Edit v13.0 软件。

3．另存新文件：选择File——Save As 命令，打开“另存为”对话框，在“保存在”下拉列表框中选择存储目录（存储在刚才新建的文件夹XOR中），在“文件名”文本框中输入文件名称，例如：XOR。

4．取代设定：选择File——Replace Setup 命令，单击出现的对话框的From file 下拉列表右侧的Browser按钮，选择d:\My Documents\Tanner EDA\Tanner Toolsv13.0\L-Edit and LVS\SPR\Lights\Layout\lights.tdb文件，如图所示，再单击OK 按钮。

接着出现一个警告对话框，按确定按钮，就可将lights.tdb文件的设定选择性应用在目前编辑的文件，包括格点设定、图层设定等。

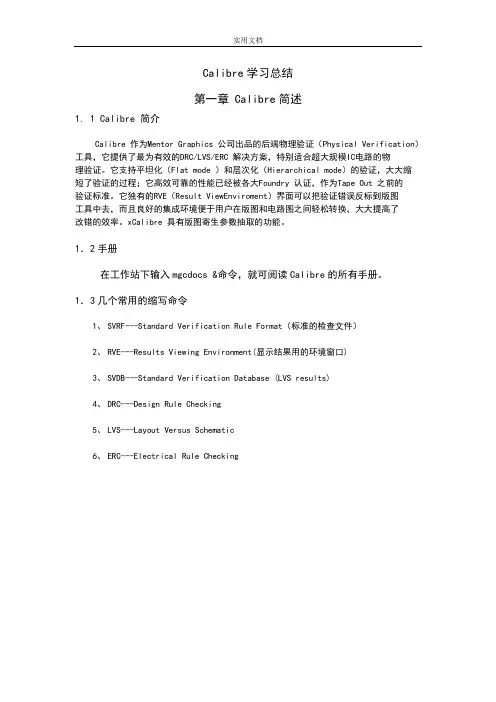

Calibre学习总结第一章 Calibre简述1.1 Calibre 简介Calibre 作为Mentor Graphics 公司出品的后端物理验证（Physical Verification）工具，它提供了最为有效的DRC/LVS/ERC 解决方案，特别适合超大规模IC电路的物理验证。

它支持平坦化（Flat mode ）和层次化（Hierarchical mode）的验证，大大缩短了验证的过程；它高效可靠的性能已经被各大Foundry 认证，作为Tape Out 之前的验证标准。

它独有的RVE（Result ViewEnviroment）界面可以把验证错误反标到版图工具中去，而且良好的集成环境便于用户在版图和电路图之间轻松转换，大大提高了改错的效率。

xCalibre 具有版图寄生参数抽取的功能。

1．2手册在工作站下输入mgcdocs &命令，就可阅读Calibre的所有手册。

1．3几个常用的缩写命令1、SVRF---Standard Verification Rule Format（标准的检查文件）2、RVE---Results Viewing Environment(显示结果用的环境窗口)3、SVDB---Standard Verification Database (LVS results)4、DRC---Design Rule Checking5、LVS---Layout Versus Schematic6、ERC---Electrical Rule Checking第二章Calibre DRC2．1数据准备完成CalbireDRC需要的数据有版图数据和执行DRC检查的命令文件（Runset）。

版图数据支持GDSII、CIF、BINARY、ASCII 格式。

2．2流程图Runset Completed LayoutCalibre DRCASCII Report DRC Results DatabaseLocate Errors Using Calibre RVE and Layout Tool Correct Layout Errors2．3 DRC Runset File1 基本控制，原有DRACULA的file可以用drac_cvt sourcefile targetfile命令来转换。

Template里 增加了 nguradring
Multipart paths
• 除了定义guardring以外，multipart paths 还常用于定义以下结构：
– Busses – Contact arrays – transistors
Multipart paths
Sub parts
Master path
Contacts的定义和使用
Contacts
+ + = p1到m1的连接
poly1 contact metal1
+
+
=
metal1
via
metal2
m1到m2的连接
Contacts
Contacts
=> p2co + + poly1 contact metal1
=>
m1m2 => nsdco psdco metal1
Flatten过程：选中要flatten的devices -> Edit -> Hierarchy -> Flatten…
例：
Flatten & adjust
Multipart paths的定义和应用
Multipart paths
metal1 Master path pimp active Sub paths Guardring contact
Contacts
例子：修改p2co，将m1对co改为最小包围 symContactDevice( ; (name viaLayer viaPurpose layer1 purpose1 layer2 purpose2 ; w l (row column xPitch yPitch xBias yBias) encByLayer1 ; encByLayer2 legalRegion) 0.4 => 0.3 (p2co contact drawing metal1 drawing poly1 drawing 0.6 0.6 (1 1 1.2 1.2 center center) 0.3 0.4 _NA_)
