第四章 交流绕组的共同问题一、填空1. 一台50Hz 的三相电机通以60 Hz 的三相对称电流，并保持电流有效值不变，此时三相基波合成旋转磁势的幅值大小 ，转速 ，极数 。
答：不变，变大，不变。
2. ★单相绕组的基波磁势是 ，它可以分解成大小 ，转向 ，转速 的两个旋转磁势。
答：脉振磁势，相等，相反，相等。
3. 有一个三相双层叠绕组，2p=4, Q=36, 支路数a=1，那么极距τ= 槽，每极每相槽数q= ，槽距角α= ，分布因数1d k = ，18y =，节距因数1p k = ,绕组因数1w k = 。
答：9，3，20°，0.96，0.98，0.944. ★若消除相电势中ν次谐波，在采用短距方法中，节距1y = τ。
答：νν1-5. ★三相对称绕组通过三相对称电流，顺时针相序（a-b-c-a ）,其中t i a ωsin 10=，当Ia=10A 时，三相基波合成磁势的幅值应位于 ；当Ia =-5A 时，其幅值位于 。
答：A 相绕组轴线处，B 相绕组轴线处。
6. ★将一台三相交流电机的三相绕组串联起来，通交流电，则合成磁势为 。
答：脉振磁势。
7. ★对称交流绕组通以正弦交流电时，υ次谐波磁势的转速为 。
答：νsn8. 三相合成磁动势中的五次空间磁势谐波，在气隙空间以 基波旋转磁动势的转速旋转，转向与基波转向 ，在定子绕组中，感应电势的频率为 ，要消除它定子绕组节距1y = 。
答：1/5,相反，f 1,45τ9. ★★设基波极距为τ，基波电势频率为f ，则同步电机转子磁极磁场的3次谐波极距为 ；在电枢绕组中所感应的电势频率为 ；如3次谐波相电势有效值为E 3，则线电势有效值为 ；同步电机三相电枢绕组中一相单独流过电流时，所产生的3次谐波磁势表达式为 。
三相绕组流过对称三相电流时3次谐波磁势幅值为 。
答：3τ，3f,0,3F cos3cos x t φπωτ,010. ★某三相两极电机中，有一个表达式为δ=F COS （5ωt+ 7θS ）的气隙磁势波，这表明：产生该磁势波的电流频率为基波电流频率的 倍；该磁势的极对数为 ；在空间的转速为 ；在电枢绕组中所感应的电势的频率为 。

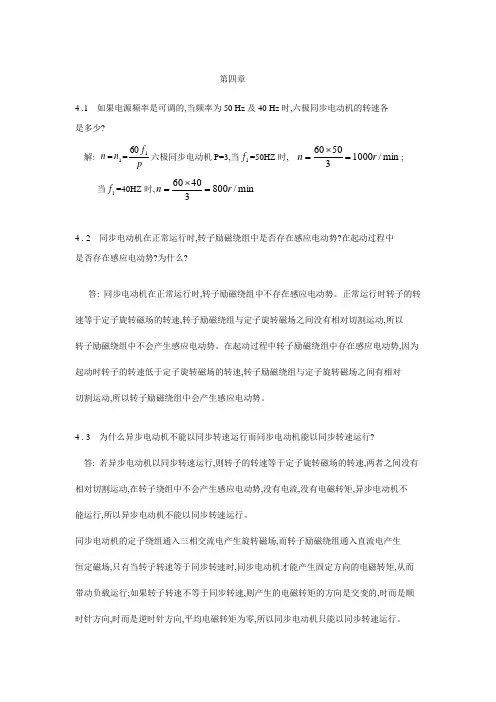

第四章4 .1 如果电源频率是可调的,当频率为50 Hz 及40 Hz 时,六极同步电动机的转速各 是多少? 解: n =1n =pf 160六极同步电动机P=3,当1f =50HZ 时,min /100035060r n =⨯=; 当1f =40HZ 时,min /80034060r n =⨯=4 . 2 同步电动机在正常运行时,转子励磁绕组中是否存在感应电动势?在起动过程中 是否存在感应电动势?为什么?答: 同步电动机在正常运行时,转子励磁绕组中不存在感应电动势。
正常运行时转子的转速等于定子旋转磁场的转速,转子励磁绕组与定子旋转磁场之间没有相对切割运动,所以转子励磁绕组中不会产生感应电动势。
在起动过程中转子励磁绕组中存在感应电动势,因为起动时转子的转速低于定子旋转磁场的转速,转子励磁绕组与定子旋转磁场之间有相对切割运动,所以转子励磁绕组中会产生感应电动势。
4 . 3 为什么异步电动机不能以同步转速运行而同步电动机能以同步转速运行?答: 若异步电动机以同步转速运行,则转子的转速等于定子旋转磁场的转速,两者之间没有相对切割运动,在转子绕组中不会产生感应电动势,没有电流,没有电磁转矩,异步电动机不能运行,所以异步电动机不能以同步转速运行。
同步电动机的定子绕组通入三相交流电产生旋转磁场,而转子励磁绕组通入直流电产生恒定磁场,只有当转子转速等于同步转速时,同步电动机才能产生固定方向的电磁转矩,从而带动负载运行;如果转子转速不等于同步转速,则产生的电磁转矩的方向是交变的,时而是顺时针方向,时而是逆时针方向,平均电磁转矩为零,所以同步电动机只能以同步转速运行。
4 . 4 为什么要把凸极同步电动机的电枢磁动势aF 和电枢电流I 分解为直轴和交轴两个分量?答: 凸极同步电动机结构上的特点是转子具有明显突出的磁极,使得定、转子之间的气隙是不均匀的,这给分析工作带来困难。
为便于分析,在转子上放置垂直的两根轴,即直轴和交轴,直轴与转子轴线重合,交轴与转子轴线垂直,这样使得沿直轴或交轴方向的磁路是对称的,同时由于直轴与交轴互相垂直,计算直轴方向的磁通时不必考虑交轴磁动势的影响,同样,计算交轴方向的磁通时也不必考虑直轴磁动势的影响,可使计算工作简化,所以常把凸极同步电动机的电枢磁动势aF 和电枢电流I 分解为直轴和交轴两个分量。
