大型同步讲义电机结构

同步电机的结构
同步电机是一种常见的交流电机，其结构主要由转子、定子、端盖、轴承等组成。

转子是同步电机的核心部件，通常由磁性材料制成。

转子上有若干个极对，每个极对上都有一个电极，通过电源供电，使得转子上的电极产生磁场。

定子是另一个重要的部件，通常由三相绕组组成，绕组中的电流产生的磁场与转子上的磁场相互作用，从而产生转矩，驱动转子旋转。

同步电机的端盖通常由铸铁或铝合金制成，用于固定转子和定子，同时也起到密封作用。

轴承则用于支撑转子和定子，使其能够平稳旋转。

同步电机的结构简单、可靠，具有高效、高功率密度、高精度等优点，广泛应用于工业生产、交通运输、航空航天等领域。

同时，随着科技的不断进步，同步电机的结构也在不断优化，以满足不同领域的需求。

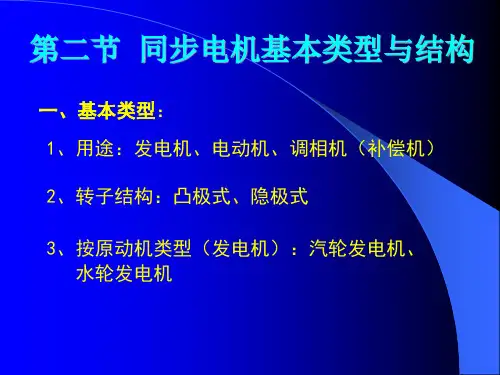

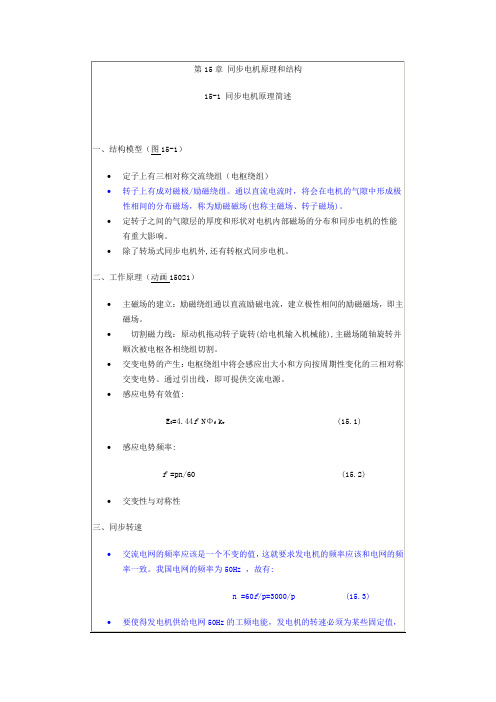

6.1同步电机的基本结构和运行状态一、同步电机的基本结构按照结构型式，同步电机可以分为旋转电枢式和旋转磁极式两类。

旋转电枢式——电枢装设在转子上，主磁极装设在定子上。

这种结构在小容量同步电机中得到一定的应用。

旋转磁极式——主磁极装设在转子上，电枢装设在定子上。

对于高压、大容量的同步电机，通常采用旋转磁极式结构。

由于励磁部分的容量和电压常较电枢小得多，电刷和集电环的负载就大为减轻，工作条件得以改善。

目前，旋转磁极式结构已成为中、大型同步电机的基本结构型式。

在旋转磁极式电机中，按照主极的形状，又可分成隐极式和凸极式，如图6-l所示。

隐极式——转于做成圆柱形，气隙为均匀；凸极式——转子有明显的凸出的磁极，气隙为不均匀。

对于高速的同步电机(3000r／min)．从转子机械强度和妥善地固定励磁绕组考虑，采用励磁绕组分布于转子表面槽内的隐极式结构较为可靠．对于低速电机(1000r／min及以下)，转子的离心力较小，故采用制造简单、励磁绕组集中安放的凸极式结构较为合理。

大型同步发电机通常采用汽柁机或水轮机作为原动机来拖动，前者称为汽轮发电机，后者称为水轮发电机。

由于汽轮机是一种高速原动机，所以汽轮发电机一般采用隐极式结构。

水轮机则是一种低速原动机，所以水轮发电机一般都是凸极式结构。

同步电动机、由内燃机拖动的同步发电机以及同步补偿机．大多做成凸极式，少数两极的高速同步电动机亦有做成隐极式的。

隐极同步电机以汽轮发电机为例来说明隐极同步电机的结构。

现代的汽轮发电机一般都是两极的，同步转速为3000r／min(对50Hz的电机)。

由于转速高，所以汽轮发电机的直径较小，长度较长．汽轮发电机均为卧式结构，图6—2表示一台汽轮发电机的外形图。

汽轮发电机的定子由定子铁心、定于绕组、机座、端盖等部件组成。

定子铁心一般用厚o．5mm的DR360硅钢片叠成，每叠厚度为3—6cm，叠与叠之间留有宽0.8～lcm的通风槽。

整个铁心用非磁性压板压紧．固定在机座上。
