当前位置：文档之家 › 【物理】初中物理电流和电路练习题

【物理】初中物理电流和电路练习题

  • 格式：doc
  • 大小：371.50 KB
  • 文档页数：12

【物理】初中物理电流和电路练习题 一、电流和电路选择题 1．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（ ）

A. A球与C球一定带有异种电荷 B. B球可能带电，也可能不带电 C. B球与D球一定带有同种电荷 D. D球可能带电，也可能不带电 【答案】 D ？ 【解析】【解答】AB相互排斥，因此它们一定带同种电荷．可能是正电，也可能是负

电．BC相互吸引，则C可能带异种电荷，也可能为轻小物体．CD相互吸引，则D可能带电，也可能为轻小物体．D符合题意. 故答案为：D． 【分析】根据同种电荷相互排斥，异种电荷相互吸引，带电体能吸引轻小物体的特点综合分析，相排斥一定带电，相吸引则有两种可能.

2．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2 ， 系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是

A. B. C. D. 【答案】 C 【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。 [ 故答案为：C.

【分析】当开关闭合用电器不工作时，则开关和用电器并联。

3．如图所示的电路中，当S1、S2都闭合时，则（ ） A. L1、L2串联 B. L1、L2并联 C. 灯L1被短路 D. 灯L2短路 【答案】 B 【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联. ： 故答案为：B

【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.

4．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（ ）

A. S1 B. S2 C. S2和S3 D. S1和S3

【答案】 C

【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3 ， 断开开关S1，C符合题意 ． … 故答案为：C．

【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.

5．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（ ）

A. 甲和乙都不变 B. 甲变小，乙张开 C. 甲变大，乙不变 D. 甲闭合，乙张开 【答案】 B 【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。 ￥ 故答案为：B. 【分析】验电器通过金属箔角度的张开可以检验物体是否带电。

6．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（ ）

A. 有质子从a向b移动 B. a中的自由电子通过金属棒流向b，b金属箔的张角张大 C. b中正电荷通过金属棒流向a，a金属箔张角减小 , D. b中的自由电子通过金属棒流向a，b金属箔张角增大

【答案】 D 【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。 故答案为：D。 【分析】电流的方向，规定正电荷定向移动的方向为电流的方向. 验电器的原理：同种电荷相互排斥.

7．压敏电阻的阻值随所受压力的增大而减小。下列电路中，符合电表示数随压力增大而减小的电路是（ ） ）

A. B. C. D.

【答案】 A 【解析】【解答】BC、由图知,定值电阻R0与压敏电阻并联，因并联电路中各支路独立工作、互不影响，所以,压力变化时,通过R0的电流不变；因压敏电阻的阻值随所受压力的增

大而减小，所以，压力增大时，压敏电阻的阻值减小，由I＝ 可知，通过压敏电阻的电流增大；因并联电路中干路电流等于各支路电流之和，所以，干路电流增大，C选项中电流表位于干路，B选项中电流表位于压敏电阻的支路，电流表的示数均增大，BC不符合题意； AD、定值电阻R0与压敏电阻串联，因压敏电阻的阻值随所受压力的增大而减小，所以，压力增大时，压敏电阻的阻值减小，电路中的总电阻减小，由I＝ 可知，电路中的电流增大，由U＝IR可知,R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，压敏电阻两端的电压减小，D选项中电压表并联在R0两端，其示数增大；A选项中电压表并联在压敏电阻两端其示数减小，D不符合题意、A符合题意。 故答案为：A. 【分析】（1）定值电阻R0与压敏电阻串联时，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知压敏电阻两端的电压变化； （2）定值电阻R0与压敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知压力变化时通过R0的电流不变，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知通过压敏电阻电流的变化，根据并联电路的电流特点可知干路电流的变化. 》 8．电磁炉在使用过程中为避免因温度过高而烧坏线圈，其用来加热的电磁发热体R工作时，起降温作用的风扇也开始工作；电磁发热体停止工作后，风扇还会继续工作一段时间，才停止工作，下列各图中符合该电路设计要求的是（ ）

A. B. C. D. 【答案】 A 【解析】【解答】根据题意可知电磁发热体和风扇可以单独独立工作，所以电磁发热体和风扇是并联的，又因为用来加热的电磁发热体R工作时，起降温作用的风扇一定开始工作，所以必须一个开关在干路，一个开关在电磁发热体这一支路，A选项正确，BCD选项错误。 故答案为：A。 【分析】根据题意，结合串并联电路的特点即可得解. ￥ 9．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（ ） A. 8W，12W B. 8W，24W C. 12W，18W D. 12W，24W 【答案】A 【解析】【解答】两电阻丝规格相同，设R1=R2=R；

由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小； 由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档， ~ 当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温

挡， 当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；

P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，

电热靴的中温挡：P中温挡= ×12W=8W，A符合题意； 故答案为：A． 【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.

10．下列数据符合实际的是（ ） … A. 一枚一角硬币的厚度是 B. 正常成年人步行速度是s

C. 将两个鸡蛋举高1m做功大约10J D. 一台家用电冰箱正常工作时的电流约4A 【答案】B 【解析】【解答】解： A、四枚一角硬币叠放的高度约10mm，一枚一角硬币的厚度在=左右．此选项不符合实际；

B、正常成年人步行的速度在4km/h=4× m/s≈s左右．此选项符合实际； C、两个鸡蛋重1N，将两个鸡蛋举高1m做功大约W=Gh=1N×1m=1J．此选项不符合实际； D、一般电视机正常工作的电流在左右，电冰箱的工作电流略大一些，在1A左右．此选项不符合实际． · 故选B． 【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项．

11．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），指示灯就会发光，下列图的模拟电路图符合要求的是（ ）

A. B. C. D. 【答案】 A 【解析】【解答】解：开关没闭合灯就亮，显然开关与灯是并联的，且四个车门中只要有一个门没关好指示灯会发光，故四个开关应串联。 A．图中四个开关串联，开关全部闭合时，灯泡被短路，不发光，只要一个开关断开，灯泡就发光，符合题意； ￥ B．图中四个开关串联，但只有开关全部闭合，灯泡才会发光，不合题意；

C．图中四个开关都关好时会形成电源短路，不合题意； D．图中开关S1、S2、S3串联时会形成电源短路，不合题意。 故答案为：A。 【分析】结合题意可知，只要一个开关断开，灯泡就发光，所有开关闭合，灯泡不发光，据此对各选项逐一分析得出答案.

12．空调扇因具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉的常用电器。其内部电路中有送风电动机和加湿电动机，工作时，若只闭合送风开关只有送风电动机工作；若同时闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作。如图所示电路中符合上述设计要求的是（ ）

A. …

合集下载

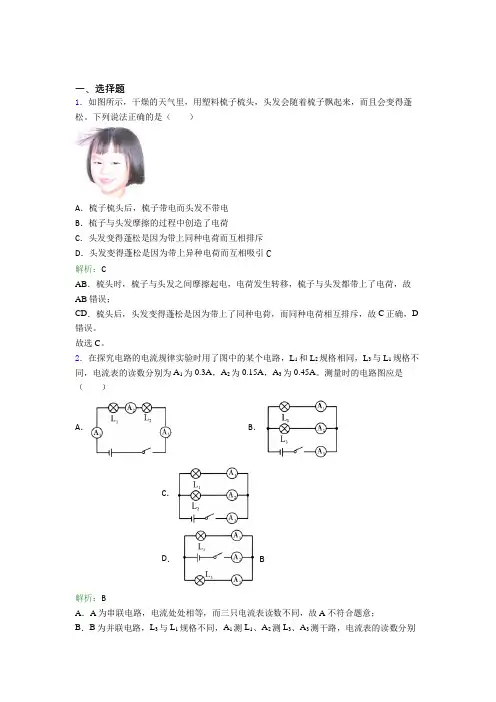

【单元练】(必考题)初中九年级物理第十五章【电流和电路】经典练习题

【单元练】(必考题)初中九年级物理第十五章【电流和电路】经典练习题

一、选择题1．如图所示，干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松。

下列说法正确的是（）A．梳子梳头后，梳子带电而头发不带电B．梳子与头发摩擦的过程中创造了电荷C．头发变得蓬松是因为带上同种电荷而互相排斥D．头发变得蓬松是因为带上异种电荷而互相吸引C解析：CAB．梳头时，梳子与头发之间摩擦起电，电荷发生转移，梳子与头发都带上了电荷，故AB错误；CD．梳头后，头发变得蓬松是因为带上了同种电荷，而同种电荷相互排斥，故C正确，D 错误。

故选C。

2．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。

测量时的电路图应是（）A．B．C．D． B解析：BA．A为串联电路，电流处处相等，而三只电流表读数不同，故A不符合题意；B．B为并联电路，L3与L1规格不同，A1测L1、A2测L3、A3测干路，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A，符合并联电路电流规律，故B符合题意；C．C为并联电路，L1和L2规格相同，电流相同，而三只电流表读数不同，故C不符合题意；D．D为并联电路，A2测干路电流，示数应该最大，而A2的示数最小，故D不符合题意。

故选B。

3．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。

下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．断开开关S2时，电流表示数不变C．开关S2短路，电源也被短路D．断开开关S2时，电流表示数减小B解析：BA．电流表在支路上，测量灯泡L1的电流，故A选项错误；B．断开开关S2时，灯泡L1两端的电压不变，电阻不变，故电流表的示数不变，故B选项正确；C．开关S2短路，只是开关S2没有用处，不能控制电路，该支路还有灯泡L2，故不会短路，故C选项错误；D．由B选项可知，断开开关S2时，电流表示数不变，故D选项错误。

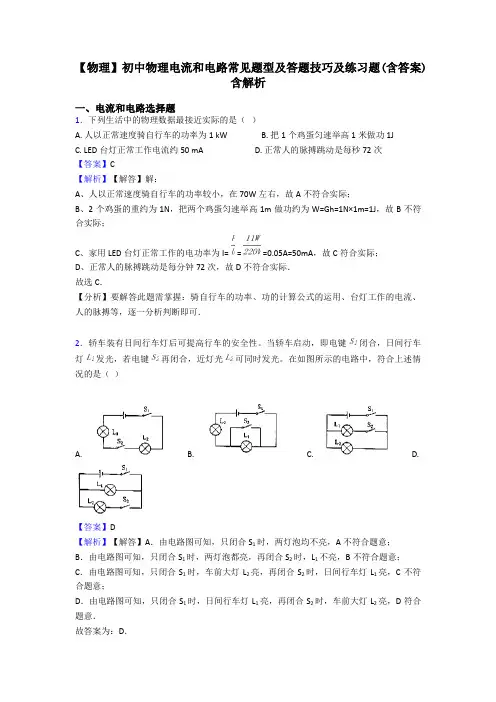

【物理】初中物理电流和电路常见题型及答题技巧及练习题(含答案)含解析

【物理】初中物理电流和电路常见题型及答题技巧及练习题(含答案)含解析

【物理】初中物理电流和电路常见题型及答题技巧及练习题(含答案)含解析一、电流和电路选择题1．下列生活中的物理数据最接近实际的是（）A. 人以正常速度骑自行车的功率为1 kWB. 把1个鸡蛋匀速举高1米做功1JC. LED台灯正常工作电流约50 mAD. 正常人的脉搏跳动是每秒72次【答案】C【解析】【解答】解：A、人以正常速度骑自行车的功率较小，在70W左右，故A不符合实际；B、2个鸡蛋的重约为1N，把两个鸡蛋匀速举高1m做功约为W=Gh=1N×1m=1J，故B不符合实际；C、家用LED台灯正常工作的电功率为I= = =0.05A=50mA，故C符合实际；D、正常人的脉搏跳动是每分钟72次，故D不符合实际．故选C．【分析】要解答此题需掌握：骑自行车的功率、功的计算公式的运用、台灯工作的电流、人的脉搏等，逐一分析判断即可．2．轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。

在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．3．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

下列描述错误的是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】 D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A 一样的电荷，C不符合题意；D.在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A，D符合题意。

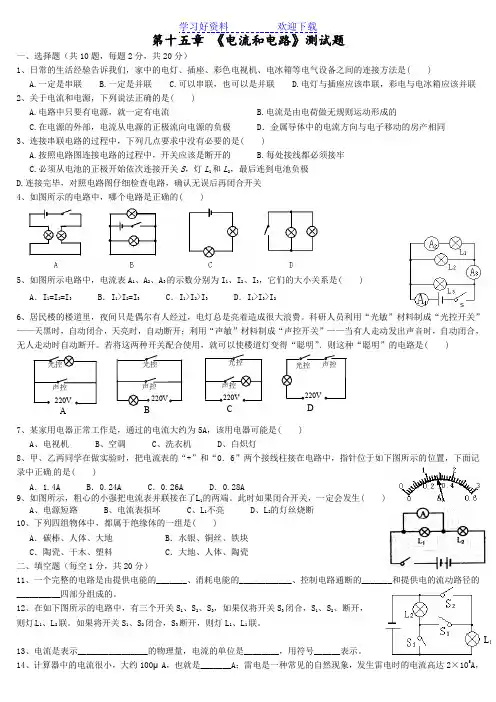

初中物理电流和电路练习题附答案

初中物理电流和电路练习题附答案

第十五章 《电流和电路》测试题一、选择题（共10题，每题2分，共20分）1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是( )A.一定是串联B.一定是并联C.可以串联，也可以是并联D.电灯与插座应该串联，彩电与电冰箱应该并联 2、关于电流和电源，下列说法正确的是( )A.电路中只要有电源，就一定有电流B.电流是由电荷做无规则运动形成的C.在电源的外部，电流从电源的正极流向电源的负极 D ．金属导体中的电流方向与电子移动的房产相同 3、连接串联电路的过程中，下列几点要求中没有必要的是( )A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S ，灯L 1和L 2，最后连到电池负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关 4、如图所示的电路中，哪个电路是正确的( )5、如图所示电路中，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是( ) A ．I 1=I 2=I 3 B ．I 1>I 2=I 3 C ．I 1>I 2>I 3 D ．I 1>I 3>I 26、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关” ——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )7、某家用电器正常工作是，通过的电流大约为5A ，该用电器可能是( ) A 、电视机 B 、空调 C 、洗衣机 D 、白炽灯8、甲、乙两同学在做实验时，把电流表的“+”和“0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记 录中正确的是( )A ．1.4AB ．0.24AC ．0.26AD ．0.28A9、如图所示，粗心的小强把电流表并联接在了L 1的两端。

初中物理 电流和电路 精选中考试题含答案

初中物理 电流和电路 精选中考试题含答案

电流和电路一、填空题1．大量实验表明，物体相互摩擦所带的电荷只有__两__种，同种电荷相互__排斥__，异种电荷相互__吸引__。

2．毛皮与橡胶棒摩擦，橡胶棒由于__得到__电子而带负电，油罐车的下面拖着一条铁链是因为铁是__导体__。

3．如图所示是某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于__用电器__(选填“用电器”或“电源”)；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带__负__电。

[解析]给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；用毛皮摩擦过的橡胶棒带负电，刚擦完车玻璃的干毛巾与橡胶相互排斥，说明干毛巾带负电。

4．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是__0.3__A.[解析]根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；根据电路图可知，两灯泡串联，电流表都测量电路电流，因为串联电路电流处处相等，因此电流表A2的示数与电流表A1的示数相等，都为0.3A。

二、选择题5．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中( D )A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥6．如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( B )7．如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球( A )A ．不带电B ．带正电C ．带负电D ．带电情况无法判断 8．(2016·邵阳)家用电冰箱正常工作时的电流大约是( B ) A ．1μAB ．1AC ．1×105AD ．1mA[解析] 家用冰箱的功率一般在200W 左右，因为P ＝UI ，所以I ＝P U ＝200W220V ≈0.9A ，比较接近1A ＝103mA ＝106μA 。
