ansys中单位制

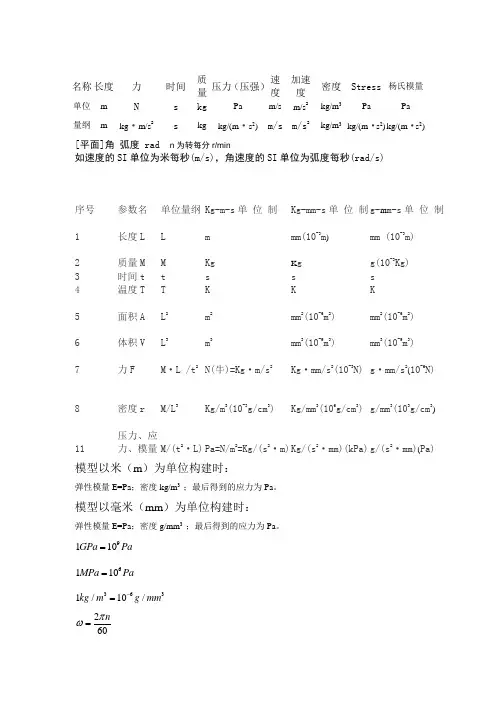

名称 长度力 时间 质量 压力（压强） 速度 加速度密度 Stress 杨氏模量单位 m Ns kgPa m/s m/s 2kg/m 3PaPa量纲 mkg ·m/s 2skg kg/(m ·s 2) m/s m/s 2kg/m 3 kg/(m ·s 2) k g/(m ·s 2)[平面]角 弧度 rad n 为转每分r/min如速度的SI 单位为米每秒(m/s)，角速度的SI 单位为弧度每秒(rad/s)序号 参数名 单位量纲 Kg-m-s 单 位 制 Kg-mm-s 单 位 制 g-m m-s 单 位 制 1 长度L L m mm(10-3m )mm (10-3m) 2 质量M M Kg K gg(10-3Kg) 3 时间t t s s s 4 温度T T K KK5 面积A L 2 m 2 mm 2(10-6m 2) mm 2(10-6m 2)6 体积V L 3m 3mm 3(10-9m 3)mm 3(10-9m 3)7力FM ·L /t 2N(牛)=Kg ·m/s 2Kg ·mm/s 2(10-3N) g ·mm/s 2(10-6N)8 密度r M/L 3 Kg/m 3(10-3g/cm 3) Kg/mm 3(106g/cm 3) g/mm 3(103g/cm 3)11压力、应力、模量 M/(t 2·L) Pa=N/m 2=Kg/(s 2·m) K g/(s 2·mm)(kPa) g/(s 2·mm)(Pa)模型以米（m ）为单位构建时：弹性模量E=Pa ；密度kg/m 3 ；最后得到的应力为Pa 。

模型以毫米（mm ）为单位构建时：弹性模量E=Pa ；密度g/mm 3 ；最后得到的应力为Pa 。

9110GPa Pa = 6110MPa Pa =3631/10/kg m g mm -=260n πω=。

ANSYS本身不带单位，但是采用的单位制必须统一。

以下是其主系统的单位信息，可供参考。

主系统'毫米千克秒(mmKs)'的单位信息基本数量:长度 mm质量 kg力 mm kg / sec^2时间 sec温度 C重力 9806.65 mm / sec^2衍生数量:面积< mm^2体积 mm^3速度 mm / sec加速度 mm / sec^2角速度 rad / sec角度加速度 rad / sec^2频率 1 / sec密度 kg / mm^3压力 kg / (mm sec^2)应力 kg / (mm sec^2)杨氏模量 kg / (mm sec^2)主系统'毫米牛顿秒(mmNs)'的单位信息基本数量:长度 mm质量 tonne力 N时间 sec温度 C重力 9806.65 mm / sec^2衍生数量:面积< mm^2体积 mm^3速度 mm / sec加速度 mm / sec^2角速度 rad / sec角度加速度 rad / sec^2频率 1 / sec密度 tonne / mm^3压力 N / mm^2应力 N / mm^2杨氏模量 N / mm^2需要注意的是始终保持单位的统一。

关于如何定义角度单位制：RAD和DEGUtility Menu>Parameters>Angular Unites 或者*AFUN命令可以设置角度的单位，默认情况下为弧度，可以根据需要设置为角度如下图：命令流：*AFUN,RAD*AFUN,DEG关于ANSYS力的方向及内力方向规定的误区的一点总结：在ANSYS中，重力场是通过加惯性力实现的，因而加一个与坐标方向相反重力场，在ANSYS中应赋予一个正值。

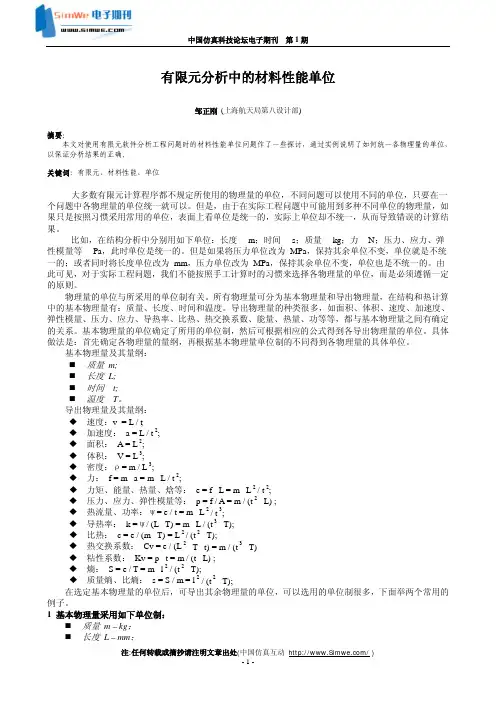

有限元分析中的材料性能单位邹正刚(上海航天局第八设计部)摘要：本文对使用有限元软件分析工程问题时的材料性能单位问题作了一些探讨，通过实例说明了如何统一各物理量的单位，以保证分析结果的正确。

关键词：有限元、材料性能、单位大多数有限元计算程序都不规定所使用的物理量的单位，不同问题可以使用不同的单位，只要在一个问题中各物理量的单位统一就可以。

但是，由于在实际工程问题中可能用到多种不同单位的物理量，如果只是按照习惯采用常用的单位，表面上看单位是统一的，实际上单位却不统一，从而导致错误的计算结果。

比如，在结构分析中分别用如下单位：长度– m；时间– s；质量– kg；力- N；压力、应力、弹性模量等– Pa，此时单位是统一的。

但是如果将压力单位改为MPa，保持其余单位不变，单位就是不统一的；或者同时将长度单位改为mm，压力单位改为MPa，保持其余单位不变，单位也是不统一的。

由此可见，对于实际工程问题，我们不能按照手工计算时的习惯来选择各物理量的单位，而是必须遵循一定的原则。

物理量的单位与所采用的单位制有关。

所有物理量可分为基本物理量和导出物理量，在结构和热计算中的基本物理量有：质量、长度、时间和温度。

导出物理量的种类很多，如面积、体积、速度、加速度、弹性模量、压力、应力、导热率、比热、热交换系数、能量、热量、功等等，都与基本物理量之间有确定的关系。

基本物理量的单位确定了所用的单位制，然后可根据相应的公式得到各导出物理量的单位。

具体做法是：首先确定各物理量的量纲，再根据基本物理量单位制的不同得到各物理量的具体单位。

基本物理量及其量纲：⏹质量m;⏹长度L;⏹时间 t;⏹温度 T。

导出物理量及其量纲：◆速度：v = L /t;◆加速度：a = L / t 2;◆面积：A = L 2;◆体积：V = L 3;◆密度：ρ= m / L 3;◆力：f = m · a = m · L / t 2;◆力矩、能量、热量、焓等：e = f · L = m · L 2 / t 2;◆压力、应力、弹性模量等：p = f / A = m / (t 2 · L) ;◆热流量、功率：ψ= e / t = m · L 2 / t 3;◆导热率：k =ψ/ (L · T) = m · L/ (t 3 · T);◆比热：c = e / (m · T) = L 2 / (t 2 · T);◆热交换系数：Cv = e / (L 2 · T · t) = m / (t 3 · T)◆粘性系数：Kv = p · t = m / (t · L) ;◆熵：S = e / T = m · l 2 / (t 2 · T);◆质量熵、比熵：s = S / m = l 2 / (t 2 · T);在选定基本物理量的单位后，可导出其余物理量的单位，可以选用的单位制很多，下面举两个常用的例子。

由于总有朋友提出类似的疑问，总上传文件也不是长久之计，索性把资料发出来了。

ANSYS中单位统一的误区分析：在ANSYS中没有规定单位，需要用户自己去定义自己的单位制，这就会涉及到单位统一的问题。

下边的误区可能是多数初学者经常范的：EXAMPLE:计算一个圆柱体的固有频率（为分析简便，采用最简单的形状作为例子），其尺寸如下：圆柱体长：L=1m;圆柱体半径：R=0.1m;材料特性：弹性模量：2.06e11 Pa;材料密度：7800kg/m^3;泊松比：0.3计算结果如下：***** INDEX OF DATA SETS ON RESULTS FILE *****SET TIME/FREQ LOAD STEP SUBSTEP CUMULATIVE1 0.0000 1 1 12 0.0000 1 2 23 0.0000 1 3 34 0.0000 1 4 45 0.0000 1 5 56 0.29698E-03 1 6 67 834.79 1 7 78 834.79 1 8 89 1593.7 1 9 910 2022.4 1 10 10如果在建模时采用毫米为单位（在解决实际工程问题时，经常需要从其他CAD软件导入实体模型，而这些模型常常以毫末为单位），则必须修改材料特性参数，已达到单位统一。

如果将材料参数修改为如下：弹性模量：2.06e5 Pa;（理由：Pa＝N/m^2,m=10^3mm,所以要将原值缩小10^6倍）材料密度：7800e-9kg/m^3;（理由：Pa＝N/m^2,m=10^3mm,所以要将原值缩小10^9倍）泊松比：0.3计算结果：***** INDEX OF DATA SETS ON RESULTS FILE *****SET TIME/FREQ LOAD STEP SUBSTEP CUMULATIVE1 0.0000 1 1 12 0.0000 1 2 23 0.0000 1 3 34 0.0000 1 4 45 0.0000 1 5 56 0.46152E-05 1 6 67 26.398 1 7 78 26.398 1 8 89 50.397 1 9 910 63.954 1 10 10二次计算为何出现如此大的差别？？？？？其实高手可以发现我们在单位转换中有一个转换是错误的，对！你猜对了——弹性模量。
