ansys常用单位

ANSYS中单位换算本来单位制是个很简单的算不上问题的问题，然而Ansys中本身是没有单位的，也就是全封闭的单位制系统（即可通过单位制运算互相推导），因此，许多初学者对于单位问题就经常是瞎撞，要想对Ansys进行深入的学习，单位制还是需要好好掌握的。

基本量:长度m - mm质量kg - tonne力N时间sec温度℃重力始终为9.8衍生量:面积m^2 - mm^2体积m^3 - mm^3速度m/sec - mm / sec加速度m/sec^2 - mm / sec^2角速度rad / sec角度加速度rad / sec^2频率 1 / sec密度kg/m^3 - tonne / mm^3压力N/m^2 (Pa) - N / mm^2 (Mpa)应力N/m^2 (Pa) - N / mm^2 (Mpa)杨氏模量N/m^2 (Pa) - N / mm^2 (Mpa)例如：钢的实常数为：EX=2e11PaPRXY=0.3DENS=7.8e3Kg/m^3那么上面的实常数在mm单位制（即模型尺寸单位为mm）下输入到Ansys时应为EX=2e5（MPa）PRXY=0.3DENS=7.8e-9tonne/mm^3=7.8e-6（kg/mm^3）那么上面的实常数在m单位制（即模型尺寸单位为m）下输入到Ansys时应为EX=2e11（Pa）PRXY=0.3DENS=7.8e+3（kg/m^3）为了验证其正确性，本人在Ansys中进行了模型验证。

算例：取一Φ5H50单位为mm的梁进行静力学分析，采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩；在mm单位制下，梁顶端在单位载荷下的变形量为0.127e-4，在单位弯矩（1N*mm）载荷下顶点的转角为0.81657e-5在m单位制下，梁顶端在单位载荷下的变形量为0.127e-7，在单位弯矩（1N*m）载荷下顶点的转角为0.81657e-2经过理论计算得到在1N和1N*m的轴向力和弯矩作用下对应的位移为0.127e-4mm和转角0.81653e-2rad，总结：如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度（rad）；如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度（rad）；特别注意，施加载荷的单位是不同的，如1N*m和1N*mm。

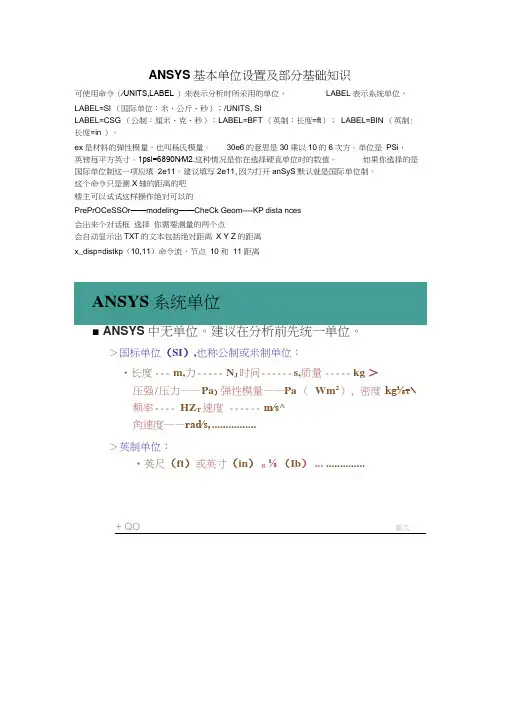

ANSYS基本单位设置及部分基础知识可使用命令（∕UNITS,LABEL ）来表示分析时所采用的单位，LABEL表示系统单位，LABEL=Sl （国际单位：米、公斤、秒）；/UNITS, SILABEL=CSG （公制：厘米、克、秒）；LABEL=BFT （英制：长度=ft）；LABEL=BIN （英制: 长度=in ）。

ex是材料的弹性模量，也叫杨氏模量。

30e6的意思是30乘以10的6次方。

单位是PSi，英镑每平方英寸。

1psi=6890N∕M2.这种情况是你在选择硬直单位时的数值。

如果你选择的是国际单位制这一项应填2e11。

建议填写2e11,因为打开anSyS默认就是国际单位制。

这个命令只是测X轴的距离的吧楼主可以试试这样操作绝对可以的PrePrOCeSSOr——modeling——CheCk Geom----KP dista nces会出来个对话框选择你需要测量的两个点会自动显示出TXT的文本包括绝对距离X Y Z的距离x_disp=distkp（10,11）命令流，节点10 和11 距离■ ANSYS＞国标单位（SI）,也称公制或米制单位：•长度--- m,力----- N J时间------ s,质量----- kg ＞压强/压力——Pa）弹性模量——Pa （Wm2）, 密度kg⅛τ∖频率---- HZ T速度 ------ m∕s^角速度——rad∕s,................＞英制单位：•英尺（ft）或英寸（in）S⅛ （Ib） ... ..............+ QO 噩兀R « * « ⅛ ** IrW 9WwnInI in^H.4 mm *CB 萸尺a I Λ-0Jθ4<we>S■h1 h-3⅛βθ> AitUIbI Ih • 0.4« 9 kf1 IIUg-32.2 Ib 14.7∣S6k^MVMT I 7 3/9 VHZHI电査⅛* A **♦ATΛf*√J UΓY∙02X ∣O∙ M 9立方*立方黃十to 'I i∙'-1.63IC7×10' ≡√I0» 4 U 1IBtiwt*⅜次方匕 -⅜ ιa⅛*英勺叩二庆方牲1 m√ = 0.02S4ra,√-FM-决方蕈kg∙αι,Ib ・ ia ,IA ・ ⅛,-XW∙WXto 4力 E N 镣力Ibr I ft>(-4.44X 2 N 力鉅5*N ・GW 力矣寸Ibf-in IIM ∙in∙<M12 W5 Nr您KJBuI BU-Iw5.06 JANSYS 中的坐标系+ QO存储数据库■将数据从内存以数据库文件（以db 为扩展名）写入 硬盘，是数据库当前状态的一个备份。

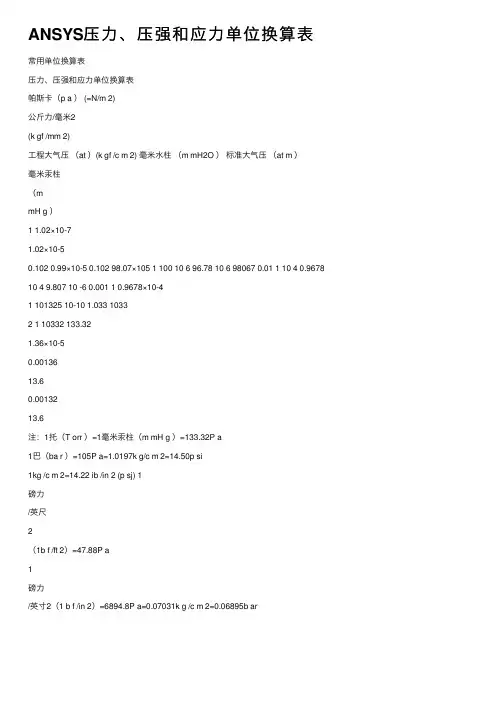

ANSYS压⼒、压强和应⼒单位换算表常⽤单位换算表压⼒、压强和应⼒单位换算表帕斯卡（p a ） (=N/m 2)公⽄⼒/毫⽶2(k gf /mm 2)⼯程⼤⽓压（at ）(k gf /c m 2) 毫⽶⽔柱（m mH2O ）标准⼤⽓压（at m ）毫⽶汞柱（mmH g ）1 1.02×10-71.02×10-50.102 0.99×10-5 0.102 98.07×105 1 100 10 6 96.78 10 6 98067 0.01 1 10 4 0.9678 10 4 9.807 10 -6 0.001 1 0.9678×10-41 101325 10-10 1.033 10332 1 10332 133.321.36×10-50.0013613.60.0013213.6注：1托（T orr ）=1毫⽶汞柱（m mH g ）=133.32P a1巴（ba r ）=105P a=1.0197k g/c m 2=14.50p si1kg /c m 2=14.22 ib /in 2 (p sj) 1磅⼒/英尺2（1b f /ft 2）=47.88P a1磅⼒/英⼨2（1 b f /in 2）=6894.8P a=0.07031k g /c m 2=0.06895b ar长度换算表美制英制毫⽶（mm）厘⽶（cm）⽶（m）英⼨（in）英尺（ft）码(y d)1 0.10.010.039370.0032810.001110 1 0.10.39370.32810.0111000100 1 39.3701 3.2808 1.093625.4 2.540.00254 1 0.08330.0278304.830.480.304812 1 0.3333 914.491.44020.914436 3 1 注：1托（T orr）=1毫⽶汞柱（m mH g）=133.32P a 1巴（ba r）=10 5Pa=1.0197k g/cm2=14.50p si1kg/c m2=14.22 ib/in2 (p sj)1磅⼒/英尺2（1b f/ft2）=47.88P a1磅⼒/英尺2（1b f/in2）=6894.8Pa=0.07031k g/cm2=0.06895b ar功率单位换算表⽡(W)千⽡(kw) 英制马⼒（HP）美制马⼒（PS）1 0.0010.001340.001361000 1 1.3405 1.3596745.70.746 1 1.0143735.50.73550.9858 1质量单位换算表公吨（t）千克（k g）克（g）英吨（t n）美吨（sht n）磅（l g）英两（oz）1 10000.9842 1.10232204.60.001 1 1000 2.204635.2740.001 1 0.03531.01611016.05 1 1.1222400.9072907.190.8929 1 20000.4536453.59 1 160.024728.350.0625 1注：1.千克⼜名公⽄；英吨⼜名长吨（lo n g t o n）;美吨⼜名短吨（sh ort t on）2.另有单位克拉（×）＝0.2053克（g）⼒的换算表达因（dn）⽜顿（N）公⽄⼒（k gf）磅⼒（lbf）1 10×105 1.02×10-6 2.248×10-610×105 1 0.101970.224859.81×1059.8066 1 2.20464.448×105 4.44830.4536 1体积和容积单位换算表⽶3（m3）升（l）厘⽶3（c m3）英加仑（UK gal）美加仑（U Sgal）码3(yd3)英尺 3(ft3)英⼨3(in3)1 10001000000220264.2 1.30835.31561024 0.001 1 10000.220.26420.00130.035361.020.001 1 0.061 0.0045 4.5464546.1 1 1.2010.0060.1605277.420.0038 3.78543785.40.8327 1 0.004950.1337231 0.7646764.6764555168202 1 2746658 0.028328.31728317 6.22887.48050.37 1 17280.016416.3871 5.787×10-4 1各种线规对照表：美国线规断⾯积A.W.G mm2M CM300.050.100280.080.158260.130.253240.200.404220.320.640200.52 1.024180.81 1.6000.916 1.32 2.601 1.514 2.08 4.096 212 3.33 6.561 414 5.2710.404 6128.3016.384101013.3026.244168 16.7833.1246 21.0941.616254 26.5752.4412 33.9466.564351 42.2283.5210(1/0)53.52105.6255000(1/0)67.51133.22570000(2/0)85.16168.100950000(3/0)107.22211.600126.68250152.01300177.38350202.68400253.35500304.02600注：⼯程界以CM（圆密尔）表⽰导线⼤⼩，系⾃250，000圆密尔，即250M CM，（M 代表罗马值1000）。

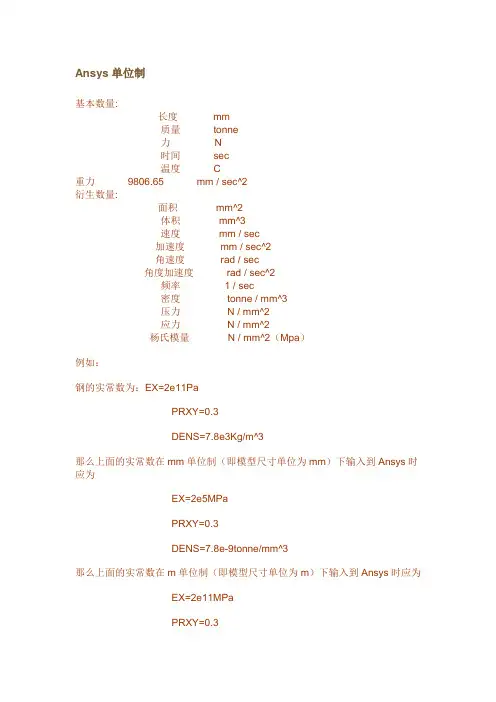

Ansys单位制基本数量:长度mm质量tonne力N时间sec温度 C重力9806.65 mm / sec^2衍生数量:面积mm^2体积mm^3速度mm / sec加速度mm / sec^2角速度rad / sec角度加速度rad / sec^2频率 1 / sec密度tonne / mm^3压力N / mm^2应力N / mm^2杨氏模量N / mm^2（Mpa）例如：钢的实常数为：EX=2e11PaPRXY=0.3DENS=7.8e3Kg/m^3那么上面的实常数在mm单位制（即模型尺寸单位为mm）下输入到Ansys时应为EX=2e5MPaPRXY=0.3DENS=7.8e-9tonne/mm^3那么上面的实常数在m单位制（即模型尺寸单位为m）下输入到Ansys时应为EX=2e11MPaPRXY=0.3DENS=7.8e+3kg/m^3为了验证其正确性，本人在Ansys中进行了模型验证。

算例：取一Φ5H50单位为mm的梁进行静力学分析，采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩；在mm单位制下，梁顶端在单位载荷下的变形量为0.127e-4，在单位弯矩（1N.mm）载荷下顶点的转角为0.81657e-5在m单位制下，梁顶端在单位载荷下的变形量为0.127e-7，在单位弯矩（1N.m）载荷下顶点的转角为0.81657e-2经过理论计算得到在1N和1N.m的轴向力和弯矩作用下对于的位移为0.127e-4mm和转角0.81653e-2rad，总结：如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度（rad）；如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度（rad）；特别主意，施加载荷的单位是不同的，如1N.m和1N.mm。

名称 长度力 时间 质量 压力（压强） 速度 加速度密度 Stress 杨氏模量单位 m Ns kgPa m/s m/s 2kg/m 3PaPa量纲 mkg ·m/s 2skg kg/(m ·s 2) m/s m/s 2kg/m 3 kg/(m ·s 2) k g/(m ·s 2)[平面]角 弧度 rad n 为转每分r/min如速度的SI 单位为米每秒(m/s)，角速度的SI 单位为弧度每秒(rad/s)序号 参数名 单位量纲 Kg-m-s 单 位 制 Kg-mm-s 单 位 制 g-m m-s 单 位 制 1 长度L L m mm(10-3m )mm (10-3m) 2 质量M M Kg K gg(10-3Kg) 3 时间t t s s s 4 温度T T K KK5 面积A L 2 m 2 mm 2(10-6m 2) mm 2(10-6m 2)6 体积V L 3m 3mm 3(10-9m 3)mm 3(10-9m 3)7力FM ·L /t 2N(牛)=Kg ·m/s 2Kg ·mm/s 2(10-3N) g ·mm/s 2(10-6N)8 密度r M/L 3 Kg/m 3(10-3g/cm 3) Kg/mm 3(106g/cm 3) g/mm 3(103g/cm 3)11压力、应力、模量 M/(t 2·L) Pa=N/m 2=Kg/(s 2·m) K g/(s 2·mm)(kPa) g/(s 2·mm)(Pa)模型以米（m ）为单位构建时：弹性模量E=Pa ；密度kg/m 3 ；最后得到的应力为Pa 。

模型以毫米（mm ）为单位构建时：弹性模量E=Pa ；密度g/mm 3 ；最后得到的应力为Pa 。

9110GPa Pa = 6110MPa Pa =3631/10/kg m g mm -=260n πω=。

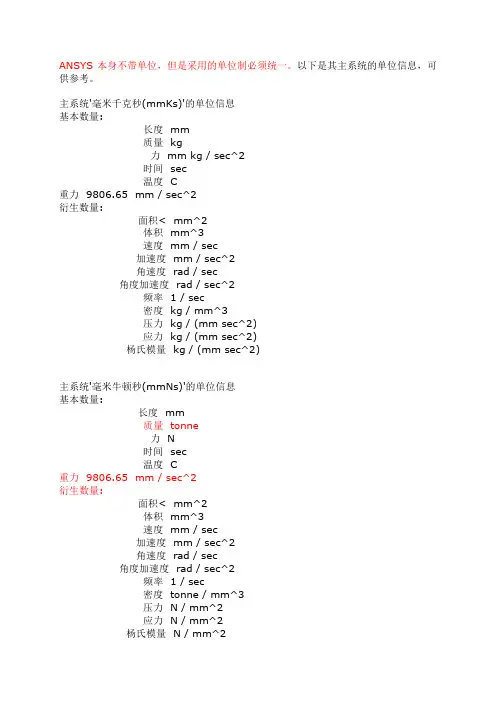

ANSYS本身不带单位，但是采用的单位制必须统一。

以下是其主系统的单位信息，可供参考。

主系统'毫米千克秒(mmKs)'的单位信息基本数量:长度 mm质量 kg力 mm kg / sec^2时间 sec温度 C重力 9806.65 mm / sec^2衍生数量:面积< mm^2体积 mm^3速度 mm / sec加速度 mm / sec^2角速度 rad / sec角度加速度 rad / sec^2频率 1 / sec密度 kg / mm^3压力 kg / (mm sec^2)应力 kg / (mm sec^2)杨氏模量 kg / (mm sec^2)主系统'毫米牛顿秒(mmNs)'的单位信息基本数量:长度 mm质量 tonne力 N时间 sec温度 C重力 9806.65 mm / sec^2衍生数量:面积< mm^2体积 mm^3速度 mm / sec加速度 mm / sec^2角速度 rad / sec角度加速度 rad / sec^2频率 1 / sec密度 tonne / mm^3压力 N / mm^2应力 N / mm^2杨氏模量 N / mm^2需要注意的是始终保持单位的统一。

关于如何定义角度单位制：RAD和DEGUtility Menu>Parameters>Angular Unites 或者*AFUN命令可以设置角度的单位，默认情况下为弧度，可以根据需要设置为角度如下图：命令流：*AFUN,RAD*AFUN,DEG关于ANSYS力的方向及内力方向规定的误区的一点总结：在ANSYS中，重力场是通过加惯性力实现的，因而加一个与坐标方向相反重力场，在ANSYS中应赋予一个正值。

ansys单位制详解2011-05-24 00:07（一）基本量:长度 mm质量 tonne力 N时间 sec温度 C重力 9806.65 mm / sec^2衍生量:面积 mm^2体积 mm^3速度 mm / sec加速度 mm / sec^2角速度 rad / sec角度加速度 rad / sec^2频率 1 / sec密度 tonne / mm^3压力 N / mm^2应力 N / mm^2杨氏模量 N / mm^2（Mpa）例如：钢的实常数为： EX=2e11PaPRXY=0.3DENS=7.8e3Kg/m^3那么上面的实常数在mm单位制（即模型尺寸单位为mm）下输入到Ansys时应为EX=2e5MPaPRXY=0.3DENS=7.8e-9tonne/mm^3那么上面的实常数在m单位制（即模型尺寸单位为mm）下输入到Ansys时应为EX=2e11MPaPRXY=0.3DENS=7.8e+3kg/m^3为了验证其正确性，本人在Ansys中进行了模型验证。

算例：取一Φ5H50单位为mm的梁进行静力学分析，采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩；在mm单位制下，梁顶端在单位载荷下的变形量为0.127e-4，在单位弯矩（1N.mm）载荷下顶点的转角为0.81657e-5在m单位制下，梁顶端在单位载荷下的变形量为0.127e-7，在单位弯矩（1N.m）载荷下顶点的转角为0.81657e-2经过理论计算得到在1N和1N.m的轴向力和弯矩作用下对于的位移为0.127e-4mm和转角0.81653e-2rad，总结：如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度（rad）；如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度（rad）；特别主意，施加载荷的单位是不同的，如1N.m和1N.mm。

（二）ANSYS中单位统一的误区分析：在ANSYS中没有规定单位，需要用户自己去定义自己的单位制，这就会涉及到单位统一的问题。

ANSYS软件介绍ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

由世界上最大的有限元分析软件公司之一的美国ANSYS开发，它能与多数CAD软件接口，实现数据的共享和交换，如Pro/Engineer, NASTRAN, Alogor, I－DEAS, AutoCAD等，是现代产品设计中的高级CAE工具之一ANSYS中各种量的单位和转换Ansys的单位Consistent units.Quantity SI SI (mm) US Unit (ft) US Unit (inch) (Lxcad)cmLength m mm ft in cmForce N N lbf lbf NMass kg tonne (103 kg)吨slug lbf s2/in (102 kg)Time s s s s sStress Pa (N/m2) MPa (N/mm2) lbf/ft2 psi (lbf/in2) N/cm2Energy J mJ (10–3 J) ft lbf in lbfDensity kg/m3 tonne/mm3(1012) slug/ft3 lbf s2/in4 102 kg/cm3(108)Ace m/s2 mm/s2 cm/s2Omega rad/s单位:建议采用国际单位制采用m、kg、N、s国际单位制时，重力加速度9.8m/s2,质量为kg 密度为7850 kg/m3MP,EX,1,210e9MP,DENS,1,7850ACEL,9.8采用mm、Ton 、N、s时，重力加速度9800mm/s2, 密度为7850e-12 Ton/mm3，应力MPaMPDA TA,EX,1,,206e3MPDA TA,PRXY,1,,0.3MPDA TA,DENS,1,,7.85e-9ACEL,0,0,9800,力=质量*加速度关系为：N=kg.m/s2=0.001t.1000mm/s2=t.mm/s2采用cm、Mcm、N、s时，重力加速度980cm/s2,力为N 密度为7850e-8 Mcm/cm3MPDA TA,EX,1,,206e5MPDA TA,PRXY,1,,0.3MPDA TA,DENS,1,,7850e-8ACEL,0,0,980,力=质量*加速度关系为：N=kg.m/s2=0.01Mcm.100cm/s2=Mcm.mm/s2 其中Mcm=100kg。

ANSYS热分析单位与载荷类型Ansys热分析中涉及到的符号及对应的单位如表1所示。

表1 Ansys热分析符号单位除此之外，ansys热分析中的边界条件可分为7种：温度，热流率，热通量，对流，辐射，绝热和热源。

表2为ansys热分析载荷条件，其中Y表示载荷可施加给对应项，N表示载荷不可施加给对应项。

在表2中，各种载荷的施加及相关说明如下：（1）温度：通常作为自由度约束施加在温度已知的边界上。

可通过下列方式施加：命令：DGUI：main menu→solution →loads →apply →thermal →temperature （2）热流率：作为节点集中载荷，主要用于线单元模型中（通常线单元模型不能施加对流或热流密度载荷）。

如果输入的值是正值，代表热流流入节点，即单元获取能量。

如果温度与热流率同时施加在一节点上，则ansys读取温度值进行计算。

注意：如果在实体单元的某一节点施加热流率，则此节点周围的单元要密一些，在两种导热系数差别很大的两个单元的公共节点上施加热流率时，尤其要注意。

此外，尽可能使用热生成或热流密度边界条件，这样结果会更精确些。

可通过下列方式施加：命令：FGUI：main menu→solution →loads →apply →thermal →heat flow （3）对流：作为面载施加在实体的外表面，计算与流体的热交换，它尽可施加在实体和壳模型上。

对于线模型，可以通过对流线单元link34考虑对流。

可通过下列方式施加：命令：SFGUI：main menu→solution →loads →apply →thermal →convection （4）热流密度:是一种面载荷。

当通过单位面积的热流率已知或通过FLOTRANCFD计算得到时，可以在模型相应的外表面施加热流密度。

如果输入的值是正值，代表热流流入单元。

热流密度仅适用于实体和壳单元。

热流密度与对流可以施加在同一外表面，但ANSYS仅读取最后施加的面载荷进行计算。

ANSYS的单位问题困扰了不少人，然而ANSYS中却不存在单位制所有的单位是自己统一的。

一般先确定几个物理量的单位（做过振动台试验的朋友一定会知道），然后导出其它的物理量的单位。

静力问题的基本物理量是：长度，力，质量比如你长度用m,力用KN而质量用g那么应力的单位就是KN/m*m,而不是N/m*m。

动力问题有些负杂，基本物理量是：长度，力，质量，时间比如长度用mm,力用N,质量用Kg而时间用s以上单位错了，因为由牛顿定律：F=ma所以均按标准单位时：N=kg*m/(s*s)所以若长度为mm,质量为Kg，时间用s则有N*e-3=kg*mm/(s*s)所以，正确的基本单位组合应该是：mN(毫牛，即N*e-3）, mm, Kg, s所以，如果你要让ANSYS的单位为国际单位制，你在输入物理量之前，先将所有的物理量转换为国际单位制，如：原先你的图纸上均为毫米，比如一个矩形截面尺寸是400mm*500mm，那么，你在建模之前先转化为0.4m*0.5m,然后输入的长度为0.4和0.5，ANSYS只知道你输入的是0.4和0.5，它不知道你的单位是什么。

应该是懂了吧。

附上一句：ANSYS中有一个只能从命令行输入的命令：/UNITS，它的作用仅仅是标记作用，让用户有个地方做标记，它没有任何单位转换的功能。

不要被他迷惑。

英文原文如下：The units label and conversion factors on this command are for user convenience only and have no effect on the analysis or data. That is, /UNITS will not convert database items from one system to another (e.g., from British to SI, etc&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& &&&&&&&&&&&&&&&所有的单位基本上都与长度和力有关，因此可由长度、力和时间（秒）的量纲推出其它的量纲，下面列出常用输入数据的量纲关系：面积＝长度2 体积＝长度3惯性矩＝长度4 应力＝力/长度2弹性模量（剪切模量）＝力/长度2 集中力＝力线分布力＝力/长度面分布力＝力/长度2弯矩＝力×长度重量＝力容重＝力/长度3 质量＝重量/重力加速度＝力×秒/长度2 重力加速度＝长度/秒2 密度＝容重/重力加速度＝力×秒/长度2 4 例如长度单位为mm，力单位为N 时，得出的一套单位如下：质量＝重量/重力加速度＝力×秒2/长度＝N×秒/mm＝（N×秒/m）×10 ＝kg×10 ＝Ton（吨）应力＝力/长度=N/mm ＝（N/m ）×10 ＝Mpa可以根据自己的需要由上面的量纲关系自行修改单位系统，只要保证自封闭即可2.1符号与单位2.2传热学经典理论回顾热分析遵循热力学第一定律，即能量守恒定律。

基本量:长度mm质量tonne力N时间sec温度C重力9806.65 mm / sec^2衍生量:面积mm^2体积mm^3速度mm / sec加速度mm / sec^2角速度rad / sec角度加速度rad / sec^2频率1 / sec密度tonne / mm^3压力N / mm^2应力N / mm^2杨氏模量N / mm^2（Mpa）例如：钢的实常数为：EX=2e11PaPRXY=0.3DENS=7.8e3Kg/m^3那么上面的实常数在mm单位制（即模型尺寸单位为mm）下输入到Ansys时应为EX=2e5MPaPRXY=0.3DENS=7.8e-9tonne/mm^3那么上面的实常数在m单位制（即模型尺寸单位为m）下输入到Ansys时应为EX=2e11PaPRXY=0.3DENS=7.8e+3kg/m^3为了验证其正确性，本人在Ansys中进行了模型验证。

算例：取一Φ5H50单位为mm的梁进行静力学分析，采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩；在mm单位制下，梁顶端在单位载荷下的变形量为0.127e-4，在单位弯矩（1N.mm）载荷下顶点的转角为0.81657e-5在m单位制下，梁顶端在单位载荷下的变形量为0.127e-7，在单位弯矩（1N.m）载荷下顶点的转角为0.81657e-2经过理论计算得到在1N和1N.m的轴向力和弯矩作用下对于的位移为0.127e-4mm和转角0.81653e-2rad，如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度（rad）；如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度（rad）；特别主意，施加载荷的单位是不同的，如1N.m和1N.mm。

（二）ANSYS中单位统一的误区分析：在ANSYS中没有规定单位，需要用户自己去定义自己的单位制，这就会涉及到单位统一的问题。

下边的误区可能是多数初学者经常范的：EXAMPLE:计算一个圆柱体的固有频率（为分析简便，采用最简单的形状作为例子），其尺寸如下：圆柱体长：L=1m;圆柱体半径：R=0.1m;材料特性：弹性模量：2.06e11 Pa;材料密度：7800kg/m^3;泊松比：0.3计算结果如下：***** INDEX OF DATA SETS ON RESULTS FILE *****SET TIME/FREQ LOAD STEP SUBSTEP CUMULATIVE1 0.0000 1 1 12 0.0000 1 2 23 0.0000 1 3 34 0.0000 1 4 45 0.0000 1 5 56 0.29698E-03 1 6 67 834.79 1 7 78 834.79 1 8 89 1593.7 1 9 910 2022.4 1 10 10如果在建模时采用毫米为单位（在解决实际工程问题时，经常需要从其他CAD软件导入实体模型，而这些模型常常以毫末为单位），则必须修改材料特性参数，已达到单位统一。

ansys paris公式单位解释说明以及概述1. 引言1.1 概述本文旨在探讨和解释ANSYS Paris公式及其相关概念，该公式是疲劳寿命估计方法中的一个重要工具。

ANSYS Paris公式是用于预测金属材料在应力循环载荷下的疲劳寿命的一种经验公式。

它能够提供有关材料损伤积累和剩余寿命的信息，尤其对于工程领域中需要进行耐久性评估的结构件和机械零件具有重要意义。

1.2 文章结构本文将按照以下结构进行组织：引言、ANSYS Paris公式、解释ANSYS Paris 公式的关键要点、实例分析与案例研究、结论与展望。

每个部分将详细论述相关内容，以确保读者对ANYS Paris公式有全面准确的了解。

1.3 目的通过本文，读者将了解到ANSYS Paris公式的定义、单位解释说明以及其在工程实践中的背景和应用领域。

同时，我们还将深入探讨该公式的主要组成部分、参数含义以及推导方法和理论基础。

此外，本文还将通过实例分析与案例研究，对ANSYS Paris公式在实际工程中的应用进行详细解析，并与其他疲劳寿命估算方法进行比较研究。

最后，我们还将总结本文的主要发现和结论，并展望ANSYS Paris公式未来的发展方向以及可能的改进方向。

通过阅读本文，读者将获得对ANSYS Paris公式深入了解并能够应用于相关工程领域的能力。

2. ANSYS Paris公式2.1 定义ANSYS Paris公式是一种用于估算金属材料的疲劳寿命的计算公式。

它基于形变控制下的应力幅与寿命之间的关系，被广泛应用于工程实践中。

2.2 单位解释说明在使用ANSYS Paris公式时，需要对其中涉及的单位进行解释说明。

以下是一些常见单位的含义：- 应力（Stress）：指物体内部受到外力作用导致变形产生的单位面积上的力。

常用单位有兆帕（MPa）和帕斯卡（Pa）。

- 应力幅（Stress amplitude）：表示在疲劳载荷周期内应力强度极值之间的差值，通常以MPa或Pa为单位。

ANSYS中的24种材料属性1. 弹性模量（Young's modulus）：反映了材料的刚度，描述了材料在受力时的变形程度。

单位为帕斯卡（Pa）。

2. 剪切模量（Shear modulus）：反映了材料的抗剪切能力，描述了材料在受剪应力作用下的变形程度。

单位为帕斯卡（Pa）。

3. 泊松比（Poisson's ratio）：描述了材料在拉伸或压缩时，横向收缩或膨胀的程度。

其值介于-1和0.5之间，无单位。

4. 密度（Density）：描述了材料的质量分布情况，单位为千克每立方米（kg/m³）。

5. 导热系数（Thermal conductivity）：描述了材料传导热量的能力，单位为瓦特每米开尔文（W/(m·K)）。

6. 比热容（Specific heat capacity）：描述了材料单位质量的温度变化的能力，单位为焦耳每千克开尔文（J/(kg·K)）。

7. 线膨胀系数（Coefficient of linear expansion）：描述了材料在温度变化时长度变化的程度，单位为每开尔文（K）。

8. 杨-拉格朗日系数（Lagrange-Yunge coefficient）：描述了材料在剪切和旋转应力下的变形行为。

单位为帕斯卡（Pa）。

9. 杨-拉格朗日剪切系数（Lagrange-Yunge shear coefficient）：描述了材料在剪切和旋转应力下的剪切变形行为。

单位为帕斯卡（Pa）。

10. 杨-拉格朗日扭曲系数（Lagrange-Yunge torsion coefficient）：描述了材料在剪切和旋转应力下的扭曲变形行为。

单位为帕斯卡（Pa）。

11. 杨-拉格朗日横向伸长系数（Lagrange-Yunge lateral stretch coefficient）：描述了材料在剪切和旋转应力下的横向伸长变形行为。

单位为帕斯卡（Pa）。

12. 杨-拉格朗日体积伸长系数（Lagrange-Yunge volume stretch coefficient）：描述了材料在剪切和旋转应力下的体积伸长变形行为。

（一）基本量：长度mm质量tonne（公吨是tonne或者metric ton，吨是ton。

1公吨（tonne, metric ton）= 1000公斤，1吨（ton）= 1016公斤（Br）或907.2公斤（US））力N时间sec温度 C重力9806.65 mm / sec^2衍生量：面积mm^2体积mm^3速度mm / s加速度mm / s^2角速度rad / s角度加速度rad / s^2频率 1 / s密度tonne / mm^3（简称t / mm^3）压力N / mm^2（Mpa）应力N / mm^2（Mpa）杨氏模量N / mm^2（Mpa）000如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度（rad）；如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度（rad）；特别主意，施加载荷的单位是不同的，如1N.m和1N.mm。

00000（二）ANSYS中单位统一的误区分析：在ANSYS中没有规定单位，需要用户自己去定义自己的单位制。

000如果在建模时采用毫米为单位（在解决实际工程问题时，经常需要从其他CAD软件导入实体模型，而这些模型常常以毫末为单位），则必须修改材料特性参数，已达到单位统一。

00000如果将材料参数修改为如下：弹性模量：2.06e5 Pa;（理由：Pa＝N/m^2,m=10^3mm,所以要将原值缩小10^6倍）材料密度：7800e-9kg/m^3;（理由：Pa＝N/m^2,m=10^3mm,所以要将原值缩小10^9倍）泊松比：0.300000国际单位制中常用的单位00000密度应力杨氏模量名称长度力时间质量压力（压强）速度加速度单位m N s kg Pa m/s m/s^2 kg/m^3 Pa Pa量纲m kgm/s^2 s kg kg/ms^2 m/s m/s^2 kg/m^3 kg/ms^2 kg/ms^2 （三）ANSYS中不存在单位制所有的单位是自己统一的。

ANSYS中的单位协调1、厘米克秒制（CGS）的单位信息基本单位:长度cm质量g力dyne时间sec温度 C重力980.665 cm / sec^2衍生单位:面积cm^2体积cm^3速度cm / sec加速度cm / sec^2角速度rad / sec角加速度rad / sec^2频率 1 / sec密度g / cm^3扭矩/力矩cm dyne分力dyne / cm分力矩dyne表面分力dyne / cm^2压力dyne / cm^2应力dyne / cm^2杨氏模量dyne / cm^2曲面分力矩dyne / cm平移刚度dyne / cm旋转刚度cm dyne / rad热扩散 1 / C面积力矩惯量cm^4质量力矩惯量cm^2 g能量erg功erg热erg能erg / sec热传递率erg / sec温度梯度 C / cm热流erg / (cm^2 sec)单位长度热流erg / (cm sec)热导率erg / (cm C sec)对流系数erg / (cm^2 C sec)比热erg / (g C)热合力dyne / (cm C)热合力矩dyne / C梁翘曲系数cm^6单位长度质量g / cm单位长度质量力矩惯量cm g阻尼系数dyne sec / cm单位长度发热率erg / (cm sec)每单位面积质量g / cm^2旋转阻尼系数cm dyne sec / rad体积块热生成erg / (cm^3 sec)每单位面积平移刚度dyne / cm^3曲率 1 / cm高斯曲率 1 / cm^2线性动量cm g / sec角动量cm^2 g rad / sec倒置的杨氏模量cm^2 / dyne每单位长度平移刚度dyne / cm^2每单位长度旋转刚度dyne / rad每单位长度阻尼系数dyne sec / cm^2 反向速度sec / cm每单位体积的对流系数erg / (cm^3 C sec) 每单位长度的对流系数erg / (cm C sec) 每点的对流系数erg / (C sec)2、毫米千克秒制(mmKs)的单位信息基本单位:长度mm质量kg力mm kg / sec^2时间sec温度 C重力9806.65 mm / sec^2衍生单位:面积mm^2体积mm^3速度mm / sec加速度mm / sec^2角速度rad / sec角加速度rad / sec^2频率 1 / sec密度kg / mm^3扭矩/力矩mm^2 kg / sec^2分力kg / sec^2分力矩mm kg / sec^2表面分力kg / (mm sec^2)压力kg / (mm sec^2)应力kg / (mm sec^2)杨氏模量kg / (mm sec^2)曲面分力矩kg / sec^2平移刚度kg / sec^2旋转刚度mm^2 kg / (sec^2 rad)热扩散 1 / C面积力矩惯量mm^4质量力矩惯量mm^2 kg能量mm^2 kg / sec^2功mm^2 kg / sec^2热mm^2 kg / sec^2能mm^2 kg / sec^3热传递率mm^2 kg / sec^3温度梯度 C / mm热流kg / sec^3单位长度热流mm kg / sec^3热导率mm kg / (sec^3 C)对流系数kg / (sec^3 C)比热mm^2 / (sec^2 C)热合力kg / (sec^2 C)热合力矩mm kg / (sec^2 C)梁翘曲系数mm^6单位长度质量kg / mm单位长度质量力矩惯量mm kg阻尼系数kg / sec单位长度发热率mm kg / sec^3每单位面积质量kg / mm^2旋转阻尼系数mm^2 kg / (sec rad)体积块热生成kg / (mm sec^3)每单位面积平移刚度kg / (mm^2 sec^2) 曲率 1 / mm高斯曲率 1 / mm^2线性动量mm kg / sec角动量mm^2 kg rad / sec倒置的杨氏模量mm sec^2 / kg每单位长度平移刚度kg / (mm sec^2)每单位长度旋转刚度mm kg / (sec^2 rad) 每单位长度阻尼系数kg / (mm sec)反向速度sec / mm每单位体积的对流系数kg / (mm sec^3 C) 每单位长度的对流系数kg mm / (sec^3 C) 每点的对流系数kg mm^2 / (sec^3 C)3、毫米牛顿秒制(mmNs)的单位信息基本单位:长度mm质量tonne力N时间sec温度 C重力9806.65 mm / sec^2衍生单位:面积mm^2体积mm^3速度mm / sec加速度mm / sec^2角速度rad / sec角加速度rad / sec^2频率 1 / sec密度tonne / mm^3扭矩/力矩mm N分力N / mm分力矩N表面分力N / mm^2压力N / mm^2应力N / mm^2杨氏模量N / mm^2曲面分力矩N / mm平移刚度N / mm旋转刚度mm N / rad热扩散 1 / C面积力矩惯量mm^4质量力矩惯量mm^2 tonne能量mm N功mm N热mm N能mW热传递率mW温度梯度 C / mm热流mW / mm^2单位长度热流mW / mm热导率mW / (mm C)对流系数mW / (mm^2 C)比热mm^2 / (sec^2 C)热合力N / (mm C)热合力矩N / C梁翘曲系数mm^6单位长度质量tonne / mm单位长度质量力矩惯量mm tonne阻尼系数N sec / mm单位长度发热率mW / mm每单位面积质量tonne / mm^2旋转阻尼系数mm N sec / rad体积块热生成mW / mm^3每单位面积平移刚度N / mm^3曲率 1 / mm高斯曲率 1 / mm^2线性动量mm tonne / sec角动量mm^2 tonne rad / sec 倒置的杨氏模量mm^2 / N每单位长度平移刚度N / mm^2每单位长度旋转刚度N / rad每单位长度阻尼系数N sec / mm^2反向速度sec / mm每单位体积的对流系数mW / (mm^3 C) 每单位长度的对流系数mW / (mm C) 每点的对流系数mW / C4、米千克秒制(MKS)的单位信息基本单位:长度m质量kg力N时间sec温度K重力9.80665 m / sec^2衍生单位:面积m^2体积m^3速度m / sec加速度m / sec^2角速度rad / sec角加速度rad / sec^2频率 1 / sec密度kg / m^3扭矩/力矩m N分力N / m分力矩N表面分力N / m^2压力N / m^2应力N / m^2杨氏模量N / m^2曲面分力矩N / m平移刚度N / m旋转刚度m N / rad热扩散 1 / K面积力矩惯量m^4质量力矩惯量m^2 kg能量joule功joule热joule能W热传递率W温度梯度K / m热流W / m^2单位长度热流W / m热导率W / (m K)对流系数W / (m^2 K)比热joule / (kg K)热合力N / (m K)热合力矩N / K梁翘曲系数m^6单位长度质量kg / m单位长度质量力矩惯量m kg阻尼系数N sec / m单位长度发热率W / m每单位面积质量kg / m^2旋转阻尼系数m N sec / rad体积块热生成W / m^3每单位面积平移刚度N / m^3曲率 1 / m高斯曲率 1 / m^2线性动量m kg / sec角动量m^2 kg rad / sec 倒置的杨氏模量m^2 / N每单位长度平移刚度N / m^2每单位长度旋转刚度N / rad每单位长度阻尼系数N sec / m^2 反向速度sec / m每单位体积的对流系数W / (m^3 K) 每单位长度的对流系数W / (m K) 每点的对流系数W / K5、英寸磅秒制(IPS)的单位信息基本单位:长度in质量lbf sec^2 / in力lbf时间sec温度 F重力386.089 in / sec^2衍生单位:面积in^2体积in^3速度in / sec加速度in / sec^2角速度rad / sec角加速度rad / sec^2频率 1 / sec密度lbf sec^2 / in^4扭矩/力矩in lbf分力lbf / in分力矩lbf表面分力lbf / in^2压力lbf / in^2应力lbf / in^2杨氏模量lbf / in^2曲面分力矩lbf / in平移刚度lbf / in旋转刚度in lbf / rad热扩散 1 / F面积力矩惯量in^4质量力矩惯量in lbf sec^2能量in lbf功in lbf热in lbf能in lbf / sec热传递率in lbf / sec温度梯度 F / in热流lbf / (in sec)单位长度热流lbf / sec热导率lbf / (sec F)对流系数lbf / (in sec F)比热in^2 / (sec^2 F)热合力lbf / (in F)热合力矩lbf / F梁翘曲系数in^6单位长度质量lbf sec^2 / in^2单位长度质量力矩惯量lbf sec^2阻尼系数lbf sec / in单位长度发热率lbf / sec每单位面积质量lbf sec^2 / in^3旋转阻尼系数in lbf sec / rad体积块热生成lbf / (in^2 sec)每单位面积平移刚度lbf / in^3曲率 1 / in高斯曲率 1 / in^2线性动量lbf sec角动量in lbf sec rad倒置的杨氏模量in^2 / lbf每单位长度平移刚度lbf / in^2每单位长度旋转刚度lbf / rad每单位长度阻尼系数lbf sec / in^2反向速度sec / in每单位体积的对流系数lbf / (in^2 sec F) 每单位长度的对流系数lbf / (sec F) 每点的对流系数lbf in / (sec F)6、英寸磅秒制的单位信息基本单位:长度in质量lbm力in lbm / sec^2时间sec温度 F重力386.089 in / sec^2衍生单位:面积in^2体积in^3速度in / sec加速度in / sec^2角速度rad / sec角加速度rad / sec^2频率 1 / sec密度lbm / in^3扭矩/力矩in^2 lbm / sec^2分力lbm / sec^2分力矩in lbm / sec^2表面分力lbm / (in sec^2)压力lbm / (in sec^2)应力lbm / (in sec^2)杨氏模量lbm / (in sec^2)曲面分力矩lbm / sec^2平移刚度lbm / sec^2旋转刚度in^2 lbm / (sec^2 rad)热扩散 1 / F面积力矩惯量in^4质量力矩惯量in^2 lbm能量in^2 lbm / sec^2功in^2 lbm / sec^2热in^2 lbm / sec^2能in^2 lbm / sec^3热传递率in^2 lbm / sec^3温度梯度 F / in热流lbm / sec^3单位长度热流in lbm / sec^3热导率in lbm / (sec^3 F)对流系数lbm / (sec^3 F)比热in^2 / (sec^2 F)热合力lbm / (sec^2 F)热合力矩in lbm / (sec^2 F)梁翘曲系数in^6单位长度质量lbm / in单位长度质量力矩惯量in lbm阻尼系数lbm / sec单位长度发热率in lbm / sec^3每单位面积质量lbm / in^2旋转阻尼系数in^2 lbm / (sec rad)体积块热生成lbm / (in sec^3)每单位面积平移刚度lbm / (in^2 sec^2) 曲率 1 / in高斯曲率 1 / in^2线性动量in lbm / sec角动量in^2 lbm rad / sec倒置的杨氏模量in sec^2 / lbm每单位长度平移刚度lbm / (in sec^2)每单位长度旋转刚度in lbm / (sec^2 rad) 每单位长度阻尼系数lbm / (in sec)反向速度sec / in每单位体积的对流系数lbm / (in sec^3 F) 每单位长度的对流系数lbm in / (sec^3 F) 每点的对流系数lbm in^2 / (sec^3 F)7、英尺磅秒(FPS)的单位信息基本单位:长度ft质量slug力lbf时间sec温度 F重力32.174 ft / sec^2衍生单位:面积ft^2体积ft^3速度ft / sec加速度ft / sec^2角速度rad / sec角加速度rad / sec^2频率 1 / sec密度slug / ft^3扭矩/力矩ft lbf分力lbf / ft分力矩lbf表面分力lbf / ft^2压力lbf / ft^2应力lbf / ft^2杨氏模量lbf / ft^2曲面分力矩lbf / ft平移刚度lbf / ft旋转刚度ft lbf / rad热扩散 1 / F面积力矩惯量ft^4质量力矩惯量ft^2 slug能量ft lbf功ft lbf热ft lbf能ft lbf / sec热传递率ft lbf / sec温度梯度 F / ft热流lbf / (ft sec)单位长度热流lbf / sec热导率lbf / (sec F)对流系数lbf / (ft sec F)比热ft^2 / (sec^2 F)热合力lbf / (ft F)热合力矩lbf / F梁翘曲系数ft^6单位长度质量slug / ft单位长度质量力矩惯量ft slug阻尼系数lbf sec / ft单位长度发热率lbf / sec每单位面积质量slug / ft^2旋转阻尼系数ft lbf sec / rad体积块热生成lbf / (ft^2 sec)每单位面积平移刚度lbf / ft^3曲率 1 / ft高斯曲率 1 / ft^2线性动量ft slug / sec角动量ft^2 slug rad / sec 倒置的杨氏模量ft^2 / lbf每单位长度平移刚度lbf / ft^2每单位长度旋转刚度lbf / rad每单位长度阻尼系数lbf sec / ft^2反向速度sec / ft每单位体积的对流系数lbf / (ft^2 sec F) 每单位长度的对流系数lbf / (sec F) 每点的对流系数lbf ft / (sec F)。

关于ansys中的单位问题ansys中没有单位的概念，只要统一就行了。

所以,很多人在使用时,不知道该统一用什么单位,用错单位造成分析结果严重失真!今综合相关资料,整理如下:一、在ansys经典中，的确没有单位区别，关键要看你的模型以什么样的单位去建，当然，对应的材料属性（杨氏模量，密度等）也要以你所建模型的单位去对应，着重需要注意的是在把模型由cad软件导入ansys中时，注意单位的对应就可以，当然一般在cad模型中的单位是mm制，那么导入ansys后也应该采用mm制，也就是mpa类型！二、打开ansys，运行/units,si，就把单位设置成国际制单位了！！即长度：m ；力：n ；时间：s ；温度：k ；压强/压力：Pa ；面积：m2 ；质量：kg ,确保了分析结果不失真，且易于读懂结果数据。

三、ANSYS中不存在单位制，所有的单位是自己统一的。

一般先确定几个物理量的单位（做过振动台试验的朋友一定会知道），然后导出其它的物理量的单位。

静力问题的基本物理量是：长度，力，质量比如你长度用m,力用KN，而质量用g那么应力的单位就是KN/m*m,而不是N/m*m。

动力问题有些复杂，基本物理量是：长度，力，质量，时间比如长度用mm,力用N,质量用Kg，而时间用s以上单位就错了，因为由牛顿定律：F=ma所以均按标准单位时：N=kg*m/(s*s)所以若长度为mm,质量为Kg，时间用s则有N*e-3=kg*mm/(s*s)所以，正确的基本单位组合应该是：mN(毫牛，即N*e-3）, mm, Kg, s所以，如果你要让ANSYS的单位为国际单位制，你在输入物理量之前，先将所有的物理量转换为国际单位制，如：原先你的图纸上均为毫米，比如一个矩形截面尺寸是400mm*500mm，那么，你在建模之前先转化为0.4m*0.5m然后输入的长度为0.4和0.5，ANSYS只知道你输入的是0.4和0.5，它不知道你的单位是什么。

ansys单元介绍ANSYS是一款功能强大的工程仿真软件，广泛应用于各种工程领域。

它提供了丰富的单元类型，以满足各种复杂的分析需求。

下面将介绍一些常用的ANSYS 单元类型及其特点。

1. 杆单元（Link）：用于模拟杆状结构，如梁、柱等。

该单元具有三个自由度：轴向拉伸/压缩、弯曲和扭转。

可以通过设置截面属性来定义杆的截面特性。

2. 梁单元（Beam）：用于模拟梁结构，具有六个自由度：轴向拉伸/压缩、弯曲、扭转和三个平动位移。

梁单元可以承受弯矩、剪力和轴力等载荷。

3. 壳单元（Shell）：用于模拟薄壁壳体结构，如圆筒、管道等。

壳单元具有平面内和平面外的刚度，适用于分析壳体的弯曲、屈曲和振动等问题。

4. 实体单元（Solid）：用于模拟三维实体结构，如块体、球体等。

实体单元具有任意方向的刚度，可以承受各种复杂载荷，如压力、温度和位移等。

5. 表面单元（Surface）：用于模拟二维表面结构，如板、薄膜等。

表面单元可以承受平面内和平面外的载荷，适用于分析表面效应和接触问题。

6. 流体单元（Fluid）：用于模拟流体结构和流体行为，如管道流动、流体振动等。

流体单元可以模拟流体的压力、速度和温度等参数。

7. 热单元（Thermal）：用于模拟热传导、对流和辐射等热力学问题。

热单元可以模拟温度场、热流密度和热梯度等参数。

8. 电单元（Electrical）：用于模拟电场、电流和电压等电磁学问题。

电单元可以模拟电场强度、电流密度和电势等参数。

除了以上介绍的单元类型外，ANSYS还提供了其他多种特殊单元类型，如弹簧单元、质量单元、阻尼器单元等，以满足特定领域的分析需求。

在使用ANSYS 进行仿真分析时，选择合适的单元类型是至关重要的，以确保分析的准确性和可靠性。

ANSYS单位名称单位名称 m KgKg sBaseBase UnitsAngle radian Chemical Amount molCurrent ALength mLuminance cdMass kgSolid Angle sr Temperature KTime sCommon UnitsCommonElectric Charge A sEnergy JForce NPressure PaPower WVoltage VOther UnitsOtherAcceleration m s^-2 Angular Acceleration rad s^-2 Angular Velocity radian s^-1 Area m^2 Capacitance farad Compressibility Pa^-1 Concentration m^-3Contact Resistance m^2 s kg^-1 Current Transfer Coefficient A m^-2 V^-1 Decay Constant s^-1Density kg m^-3 Density Derivative m^-2 s^2 Density Derivative wrt Pressure m^-2 s^2 Density Derivative wrtTemperature kg m^-3 K^-1 Dielectric Contact Resistance farad^-1 m^2 Dynamic Viscosity Pa sElectric Charge Density A s m^-3 Electric Charge Transfer Coefficient farad m^-2 Electric Conductance Per Unit Area S m^-2 Electric Current Density A m^-2 Electric Current Source A m^-3 Electric Flux Density coulomb m^-2 Electric Field V m^-1 Electrical Conductance SElectrical Conductivity S m^-1 Electrical Contact Resistance S^-1 m^2Electrical Permittivity A s V^-1 m^-1Electrical Resistivity ohm mEnergy Density by Mass J kg^-1Energy Source W m^-3 Energy Source Coefficient W m^-3 K^-1 Enthalpy Variance m^4 s^-4 Epsilon m^2 s^-3 Epsilon Flux W m^-2 s^-1 Epsilon Flux Coefficient kg m^-2 s^-2 Epsilon Source W m^-3 s^-1 Epsilon Source Coefficient kg m^-3 s^-2 Flame Surface Density Source m^-1 s^-1 Force Intensity N m^-1 Force Per Angular Unit N rad^-1 Fracture Energy J m^-2 Frequency HzGasket Stiffness Pa m^-1Heat Flux W m^-2Heat Flux in W m^-2Heat Generation W m^-3Heat Rate WHeat Transfer Coefficient W m^-2 K^-1Impulse N sImpulse Per Angular Unit N s rad^-1Inductance HInterphase Transfer Coefficient kg m^-2 s^-1Inverse Angle radian^-1 Inverse Area m^-2 Inverse Lengthm^-1 Inverse Stress Pa^-1k m^2 s^-2k Flux W m^-2k Flux Coefficient kg m^-2 s^-1 k Source W m^-3k Source Coefficient kg m^-3 s^-1Kinematic Diffusivity m^2 s^-1Magnetic Field A m^-1Magnetic Field Intensity A m^-1Magnetic Flux WbMagnetic Flux Density TMagnetic Induction TMagnetic Potential T m Magnetic Permeability H m^-1 Mass Concentration kg m^-3 Mass Concentration Rate kg m^-3 s^-1 Mass Flow kg s^-1Mass Flux kg s^-1 m^-2Mass Flux Coefficient kg s^-1 m^-2Mass Flux Pressure Coefficient kg s^-1 m^-2 Pa^-1 Mass Fraction kg kg^-1Mass Source kg s^-1 m^-3Mass Source Coefficient kg s^-1 m^-3Mass Source Pressure Coefficient kg s^-1 m^-3 Pa^-1Total Mass Source Pressure Coefficient kg s^-1 Pa^-1Material Impedance kg m^-2 s^-1Molar Concentration mol m^-3Molar Concentration Henry Coefficient Pa m^3 mol^-1Molar Concentration Rate mol m^-3 s^-1Molar Energy J mol^-1Molar Entropy J mol^-1 K^-1Molar Fraction mol mol^-1Molar Mass kg kmol^-1Molar Volume m^3 mol^-1 Moment N mMoment of Inertia of Area m^2 m^2Moment of Inertia of Mass kg m^2Momentum Source kg m^-2 s^-2Momentum Source Lin Coeff kg m^-3 s^-1Momentum Source Quad Coeff kg m^-4Number Source m^-3 s^-1Omega Source kg m^-3 s^-2Per Mass kg^-1Per Mass Flow s kg^-1Per Time s^-1Pressure Derivative wrt Temperature Pa K^-1Pressure Derivative wrt Volume Pa kg m^-3PSD Acceleration m^2 s^-4 Hz^-1PSD Acceleration Gravity gravity^2 Hz^-1 PSD Displacement m^2 Hz^-1PSD Force N^2 Hz^-1PSD Moment N^2 m^2 Hz^-1PSD Pressure Pa^2 Hz^-1PSD Strain m^2 m^-2 Hz^-1PSD Stress Pa^2 Hz^-1PSD Velocity m^2 s^-2 Hz^-1Relative Permeability H H^-1Relative Permittivity farad farad^-1 Rotational Damping N m s rad^-1 Rotational Stiffness N m rad^-1RS Acceleration Gravity gravitySection Modulus m^3Shear Strain radShear Strain Rate s^-1Shock Velocity s m^-1Soot Cross Coefficient m^3 mol^-1 s^-1Soot PX Factor mol kg^-1 s^-1Specific kg kg^-1Specific Concentration mol kg^-1Specific Energy J kg^-1Specific Enthalpy J kg^-1Specific Entropy J kg^-1 K^-1 Specific Flame Surface Density m^2 kg^-1 Specific Heat Capacity J kg^-1 K^-1 Specific Volume kg^-1 m^3 Specific Weight N m^-3Stiffness N m^-1Strain m m^-1Strength PaStress PaStress Per Temperature Pa K^-1Surface Charge Density A s m^-2Surface Tension N m^-1Temperature Difference KInvTemp1K^-1InvTemp2K^-2InvTemp3K^-3InvTemp4K^-4 Temperature Variance K^2Temperature Variance Source kg m^-3 s^-1 K^2Thermal Capacitance J K^-1Thermal Conductance W K^-1Thermal Conductivity W m^-1 K^-1Thermal Contact Resistance W^-1 m K Thermal Expansivity K^-1Torque N mTorsional Spring Constant N m radian^-1Total Radiative Intensity W m^-2 sr^-1Translational Damping N s m^-1Turbulent Heat Flux m^3 s^-3Velocity m s^-1Volume m^3Volumetric kg m^-3 Volumetric Flow m^3 s^-1 Volumetric Flow in m^3 s^-1Warping Factor m^6。
