chenmeihua 《土木建筑制图》 11 结构施工图
11 结构施工图
（1）概述
（2）钢筋混凝土结构图
（3）钢筋混凝土结构图平面整体表示法
（4）基础施工图
（5）钢结构图 本章提要： chenmeihua 11 结构施工图 2019/7/2
2 11 结构施工图
11.2 钢筋混凝土结构图
11.3 钢筋混凝土结构图平面整体表示法 11.1
11.4 基础施工图
11.5 钢结构图 chenmeihua 11 结构施工图 2019/7/2
3 结构施工图包括结构设计说明书、结构平面图、各承重
构件(梁、板、墙、柱及基础)详图。在方案设计阶段, 结构设
计人员与建筑设计人员配合进行合理的结构方案选型; 在技
术设计阶段, 根据建筑设计各方面的要求及地质、 地基资料,
结构设计人员进一步进行结构设计, 包括结构布置平面、各
承重构件的力学计算, 并在计算的基础上决定它们的材料、
形状、大小和内部构造, 最后把设计结果绘成图样以指导施
工, 这种图样称为结构施工图, 简称“结施”。 11.1
chenmeihua 11 结构施工图 2019/7/2
4 钢筋混凝土梁、 板、 柱体系结构示意 chenmeihua 11 结构施工图 2019/7/2
5 三 、结构施工图读图方法 二、结构施工图的图示特点 一、结构施工图的内容 11.1 chenmeihua 11 结构施工图 2019/7/2
6 (1) 结构设计说明, 包括: 选用结构材料的类型、规格、强
度等级; 地基情况(包括地基土的耐压力); 施工注意事项;
(2) 结构平面图, 包括:①基础平面图,工业建筑还有设备基
础布置图。②楼层结构平面图, 工业建筑还包括柱网、吊车梁、
柱间支撑、连系梁布置等。
(3) 构件详图 ①梁、板、柱及基础结构详图。②楼梯结构
详图。③屋架结构详图。④其他详图, 如天沟、 雨篷、 过梁
一、结构施工图的内容 chenmeihua 11 结构施工图 2019/7/2
构件代号
土建类:
1、柱
KZ— 框架柱 KZZ - -框支柱 XZ 芯柱
LZ— —梁上柱 QZ 剪力墙柱 AZ 暗柱
2、剪力墙
(1)墙柱
Y DZ- -约束边缘端柱 YAZ — 约束边缘暗柱
YYZ — —约束边缘翼墙柱 Y JZ
— 约束边缘转角墙柱
GDZ- 构造边缘端柱 GAZ — -构造边缘暗柱
GYZ — —构造边缘翼墙柱 GJZ — 构造边缘转角柱
AZ—— 非边缘端柱 FBZ — 扶壁柱
(2)墙身
Q――剪力墙墙身
(3)墙梁
LL ――连梁(无交叉暗撑、钢筋)
LL(JA)――连梁(有交叉暗撑)
LL(JG)――连梁(有交叉钢筋)
框架柱或框支柱的 根部标咼系指基础顶面标咼；
芯柱的根部标高系指根据结构实际需要而定的起始位置标高
梁上柱的根部标高系指梁顶面标高
剪力墙上柱的根部标高分两种：当柱纵筋锚固在墙顶部时其根部
标咼为墙顶面标咼；当柱与剪力墙重叠一层时其根部标咼围墙顶面往 下一层的结构层楼面标高 AL——暗梁
BKL——边框梁
(4)墙洞
JD——矩形洞口
3、梁
KL— -楼层框架梁
KZL - -框支梁
XL— -悬挑梁
ZKL - -一折梁 YD ――圆形洞口
WKL ――屋面框架梁
L――非框架梁
JZL ――井字梁
当连梁无斜向交叉暗撑时，注写：墙梁编号、墙梁截面尺寸 墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值。
325应注写以下内容：墙梁编号、墙梁所在楼层号、墙梁顶面标
高高差，系指相对墙梁墙梁所在结构层楼面标高的高差值， 高于者为
正值，低于则为负值，无高差时不注；墙梁截面尺寸b*h，上部纵筋、 下部纵筋和箍筋的具体数值
当连梁设有斜向交叉暗撑时【代号为 LL(JC)XX且连梁截面宽度 不小于400】，注写一根暗撑的全部纵筋，并标注 X2表明有两根暗 撑相互交叉，以及箍筋的具体数值(用斜线分割斜向交叉暗撑箍筋加 密区与非加密区的不同间距)。暗撑截面尺寸按构造确定，并按标准 构造详图施工，设计不注。

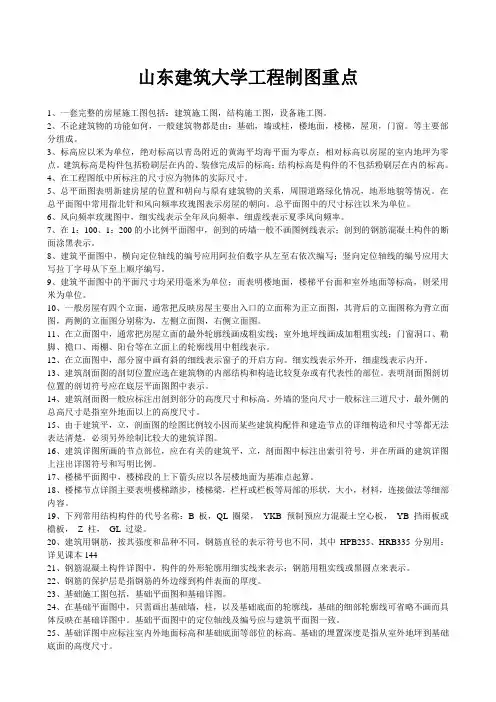

山东建筑大学工程制图重点
1、一套完整的房屋施工图包括：建筑施工图，结构施工图，设备施工图。
2、不论建筑物的功能如何，一般建筑物都是由：基础，墙或柱，楼地面，楼梯，屋顶，门窗。等主要部分组成。
3、标高应以米为单位，绝对标高以青岛附近的黄海平均海平面为零点；相对标高以房屋的室内地坪为零点。建筑标高是构件包括粉刷层在内的、装修完成后的标高；结构标高是构件的不包括粉刷层在内的标高。
4、在工程图纸中所标注的尺寸应为物体的实际尺寸。
5、总平面图表明新建房屋的位置和朝向与原有建筑物的关系，周围道路绿化情况，地形地貌等情况。在总平面图中常用指北针和风向频率玫瑰图表示房屋的朝向。总平面图中的尺寸标注以米为单位。
6、风向频率玫瑰图中，细实线表示全年风向频率，细虚线表示夏季风向频率。
7、在1：100、1：200的小比例平面图中，剖到的砖墙一般不画图例线表示；剖到的钢筋混凝土构件的断面涂黑表示。
8、建筑平面图中，横向定位轴线的编号应用阿拉伯数字从左至右依次编写；竖向定位轴线的编号应用大写拉丁字母从下至上顺序编写。
9、建筑平面图中的平面尺寸均采用毫米为单位；而表明楼地面，楼梯平台面和室外地面等标高，则采用米为单位。
10、一般房屋有四个立面，通常把反映房屋主要出入口的立面称为正立面图，其背后的立面图称为背立面图，两侧的立面图分别称为，左侧立面图，右侧立面图。
11、在立面图中，通常把房屋立面的最外轮廓线画成粗实线；室外地坪线画成加粗粗实线；门窗洞口、勒脚、檐口、雨棚、阳台等在立面上的轮廓线用中粗线表示。
12、在立面图中，部分窗中画有斜的细线表示窗子的开启方向。细实线表示外开，细虚线表示内开。
13、建筑剖面图的剖切位置应选在建筑物的内部结构和构造比较复杂或有代表性的部位。表明剖面图剖切位置的剖切符号应在底层平面图图中表示。
14、建筑剖面图一般应标注出剖到部分的高度尺寸和标高。外墙的竖向尺寸一般标注三道尺寸，最外侧的总高尺寸是指室外地面以上的高度尺寸。
. ..
a 一套完整的施工图一般包括哪几部分
时间：2011-04-13 来源： 作者：
建筑工程施工图的识读
建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、 施工图的编排顺序以及容
施工图的编排顺序一般为：
1． 图纸目录 从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。图纸目录包括每图纸的名称、容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2． 建筑施工图 包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志
3． 结构施工图 包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志
4． 设施（水、电、暖）施工图 包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志
在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按
. ..
a 照“总体了解、顺序识读、前后对照、重点细读”的读图方法
二、 建筑施工图的识读
建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、部布置、细部构造、装修和施工要求等。具体容为：
（一）总平面布置图
该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线围、总体布置。它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。
