工程制图 房屋的建筑施工图和结构施工图

一、建筑工程施工图的基本知识（一）概述建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。

1．施工图的分类由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。

（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。

（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。

（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。

2．施工图的编排顺序一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。

建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。

各专业的施工图，应按图纸内容的主次关系进行排列。

例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。

（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。

如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。

会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。

（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。

图纸中图形实物的相对应的线性尺寸之比，称为比例。

比例应由阿拉伯数字来表示。

比值为1的比例称为原值比例，即1：1。

《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。

2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。

楼层结构平面图是采用楼面上方的一个水平剖面图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成独立基础。

4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示被索引的图纸编号。

5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的？复合材料。

钢筋的特点是抗拉强度高，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉应力？，混凝土主要承受压应力？。

6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近？，尺寸线离最外轮廓线的距离一般不小于__________。

7、有些物体内部形状复杂或层次较多，可用__________剖切。

对建筑物多层构造的部分可采用分层局部？剖切。

8、指北针外圆用细实线绘制，圆的直径为24mm。

9、写出下列常用结构构件的代号名称：B板、QL圈梁、YP雨篷、GL过梁。

10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。

11、当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为断面图。

12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。

《国家制图标准》规定：总平面图的常用比例应为1：500，1：1000，1：2000。

第一章建筑工程施工图概述一、建筑物的组成建筑物一般由以下三大部分组成：一是屋顶部分；二是墙身及楼地面部分；三是基础部分。

缺少任何一个部分都不能称其为房屋建筑。

屋顶，按形成可分为地坡屋顶与平面屋顶两类。

构造上有结构层、隔热层、防水层三部分墙身部分包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件。

基础是将房屋全部荷载传递至地下的。

其形式有条式基础、独立式基础、筏式基础等。

条式基础一般用在墙身下面，独立式基础则用于独立的柱下面。

条式基础又由基础墙、大放脚及其下面的地基组成。

二、建筑工程设计内容建筑设计一般分为民用建筑设计与工业建筑设计两大类。

无论哪种设计都要经过设计与施工两个过程。

一栋房屋的设计是由建筑、结构、给水排水、采暖通风、电气照明灯设计组成的。

设计过程中，一般由建筑专业人员作设计总负责人，负责建筑方案设计并协调各工种之间的设计工作。

在设计过程中，为研究设计方案和审批用的图称方案设计图；指导施工用的图称为施工图；已经建成的房屋图称为竣工图。

三、建筑工程设计一般建筑设计按以下程序进行；（一）方案设计建筑设计人员根据建设单位提出的设计任务书，经过周密的研究、分析以及合理的构思，用草图的形式设计出几种设计方案，称为方案设计，供建设单位分析、比较、选定方案之用。

（二）初步设计将选定的方案设计成工具图，称为初步设计。

其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。

（三）技术设计根基审批的初步设计，进一步解决建筑结构设备上的技术问题，使得工种协调与统一，为绘制施工图提供详细的资料。

（四）施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图，它是房屋施工的主要依据。

中小型建筑设计时，一般把初步设计和技术设计合二为一，称为扩大初步设计。

四、建筑工程施工图的种类施工图根据不同的专业内容可分为：（一）建筑施工图（简称建施）主要表示房屋的总体布局、内外形状、大小、构造等。

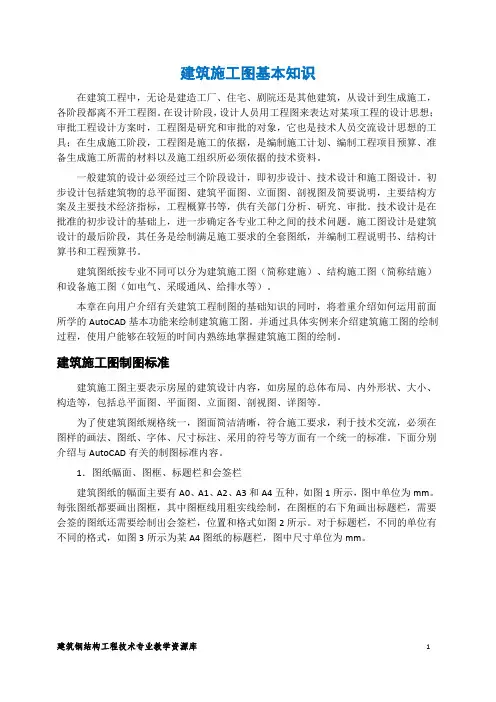

建筑施工图基本知识在建筑工程中，无论是建造工厂、住宅、剧院还是其他建筑，从设计到生成施工，各阶段都离不开工程图。

在设计阶段，设计人员用工程图来表达对某项工程的设计思想；审批工程设计方案时，工程图是研究和审批的对象，它也是技术人员交流设计思想的工具；在生成施工阶段，工程图是施工的依据，是编制施工计划、编制工程项目预算、准备生成施工所需的材料以及施工组织所必须依据的技术资料。

一般建筑的设计必须经过三个阶段设计，即初步设计、技术设计和施工图设计。

初步设计包括建筑物的总平面图、建筑平面图、立面图、剖视图及简要说明，主要结构方案及主要技术经济指标，工程概算书等，供有关部门分析、研究、审批。

技术设计是在批准的初步设计的基础上，进一步确定各专业工种之间的技术问题。

施工图设计是建筑设计的最后阶段，其任务是绘制满足施工要求的全套图纸，并编制工程说明书、结构计算书和工程预算书。

建筑图纸按专业不同可以分为建筑施工图（简称建施）、结构施工图（简称结施）和设备施工图（如电气、采暖通风、给排水等）。

本章在向用户介绍有关建筑工程制图的基础知识的同时，将着重介绍如何运用前面所学的AutoCAD基本功能来绘制建筑施工图。

并通过具体实例来介绍建筑施工图的绘制过程，使用户能够在较短的时间内熟练地掌握建筑施工图的绘制。

建筑施工图制图标准建筑施工图主要表示房屋的建筑设计内容，如房屋的总体布局、内外形状、大小、构造等，包括总平面图、平面图、立面图、剖视图、详图等。

为了使建筑图纸规格统一，图面简洁清晰，符合施工要求，利于技术交流，必须在图样的画法、图纸、字体、尺寸标注、采用的符号等方面有一个统一的标准。

下面分别介绍与AutoCAD有关的制图标准内容。

1．图纸幅面、图框、标题栏和会签栏建筑图纸的幅面主要有A0、A1、A2、A3和A4五种，如图1所示，图中单位为mm。

每张图纸都要画出图框，其中图框线用粗实线绘制，在图框的右下角画出标题栏，需要会签的图纸还需要绘制出会签栏，位置和格式如图2所示。
