建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言,是表达工程设计和指导工程施工必不可少的重要依据,是具有法律效力的正式文件,也是重要的技术档案文件。
二、建筑工程施工图的设计建筑工程图纸的设计,一般是由业主通过招标投标选择具有相应资格的设计单位,并与之签订设计合同,进行委托设计的(按有关规定可以不招标投标的设计项目,可以直接委托)。
建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。
技术上不太复杂的项目,可以按扩大的初步设计(扩初设计)和施工图设计两个阶段进行。
大型的和重要的民用建筑工程,在初步设计前增加方案设计阶段(进行设计方案的优选)。
三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。
建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等,其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。
结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。
设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。
主要包括各种设备的布置平面图、系统图和施工要求等内容。
设施图可按工种不同进一步分为水施图、暖通图、电施图等。
四、结构施工图包括的内容不同类型的结构,其施工图的具体内容与表达也各有不同,但一般包括下列三个方面的内容:1、结构设计说明本工程结构设计的主要依据;设计标高所对应的绝对标高值;建筑结构的安全等级和设计使用年限;建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级;所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法;所采用的通用做法的标准图图集;施工应遵循的施工规范和注意事项。
教你看懂结构施工图一、箍筋表示方法:⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 :⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、 梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12) 表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、 梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、 梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
建筑结构施工图的识图方法01把握主次拿到一份图纸后,先看什么图,后看什么图,应该有主有次。
一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到:先看说明后看图,顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。
02记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。
03弄清关系看图时,必须弄清每张图纸之间的相互关系。
因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

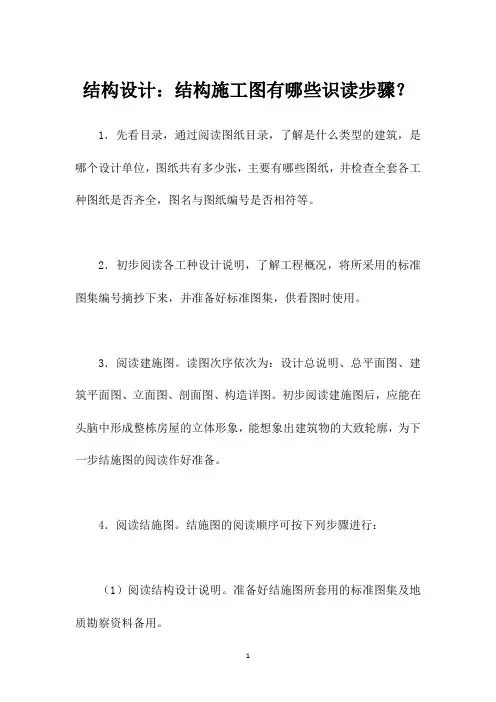

结构设计:结构施工图有哪些识读步骤?
1.先看目录,通过阅读图纸目录,了解是什么类型的建筑,是哪个设计单位,图纸共有多少张,主要有哪些图纸,并检查全套各工种图纸是否齐全,图名与图纸编号是否相符等。
2.初步阅读各工种设计说明,了解工程概况,将所采用的标准图集编号摘抄下来,并准备好标准图集,供看图时使用。
3.阅读建施图。
读图次序依次为:设计总说明、总平面图、建筑平面图、立面图、剖面图、构造详图。
初步阅读建施图后,应能在头脑中形成整栋房屋的立体形象,能想象出建筑物的大致轮廓,为下一步结施图的阅读作好准备。
4.阅读结施图。
结施图的阅读顺序可按下列步骤进行:
(1)阅读结构设计说明。
准备好结施图所套用的标准图集及地质勘察资料备用。
(2)阅读基础平面图、详图与地质勘察资料。
基础平面图应与建筑底层平面图结合起来看图。
(3)阅读柱平面布置图。
根据对应的建筑平面图校对柱的布置是否合理,柱网尺寸、柱断面尺寸与轴线的关系尺寸有无错误。
(4)阅读楼层及屋面结构平面布置图。
对照建施平面图中的房间分隔、墙体的布置、检查各构件的平面定位尺寸是否正确,布置是否合理,有无遗漏,楼板的形式、布置、板面标高是否正确等。
(5)按前述的施工图识读方法,详细阅读各平面图中的每一个构件的编号、断面尺寸、标高、配筋及其构造详图,并与建施图结合,检查有无错误与矛盾。
看图中发现的问题要一一记下,后按结施图的先后顺序将存在的问题全部整理出来,以便在图纸会审时加以解决。
(6)在前述阅读结施图中,涉及采用标准图集时,应详细阅读规定的标准图集。
