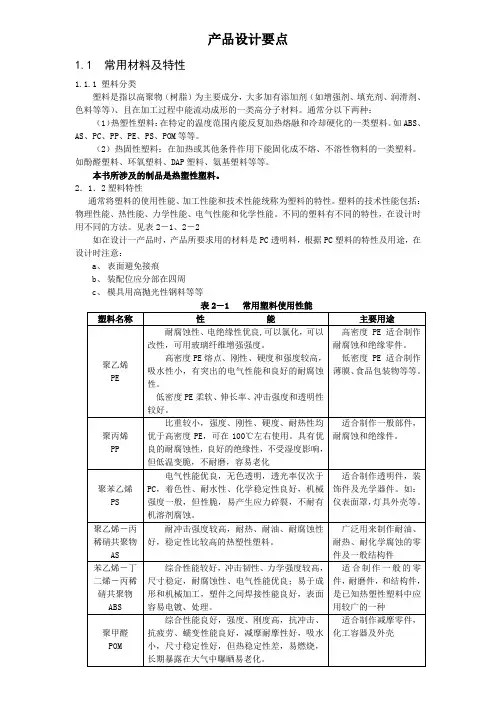

塑件设计要点

Page 1 of 58 目 录 第一章 塑件设计的一般程序和原则 ................................................................. 1 1.1 塑件设计的一般程序 .................................................................................................. 1 1.2 塑件设计的一般原则 .................................................................................................. 1 第二章 塑件的收缩 ............................................................................................. 1 第三章 拔模斜度 ................................................................................................. 4 3.1拔模斜度确定要点 ....................................................................................................... 4 3.2 制品拔模斜度设计 ...................................................................................................... 5 第四章 制品壁厚 ................................................................................................. 7 4.1制品壁厚的作用 ........................................................................................................... 7 4.2 制品壁厚的设计 .......................................................................................................... 7 第五章 加强筋(含凸台、角撑) ........................................................................ 12 5.1 加强筋的作用 ............................................................................................................ 12 5.2 加强筋的形状及尺寸 ................................................................................................ 12 第六章 支承面 ................................................................................................... 17 第七章 圆 角 ..................................................................................................... 18 第八章 孔 ........................................................................................................... 19 8.1 制品孔的形式及成型方法 ........................................................................................ 19 8.2 孔的模塑成型 ............................................................................................................ 20 8.3 孔的设计要点 ............................................................................................................ 23 第九章 侧面凸凹和侧孔 ................................................................................... 26 9.1 制品的侧凸凹 ............................................................................................................ 26 9.2 侧凸凹的设计与成型方法 ........................................................................................ 27 第十章 螺纹 ....................................................................................................... 31 10.1 塑件螺纹的类型与选用(图2—54) ....................................................................... 31 Page 2 of 58

10.2 塑件螺纹的模塑成型方法 ...................................................................................... 32 10.3 塑件螺纹设计要点 ................................................................................................ 32 第十一章 塑件中的嵌件 ................................................................................... 35 11.1 嵌件的结构形式 ...................................................................................................... 36 11.2 嵌件在塑件中的固定 .............................................................................................. 38 11.3 嵌件在模具中的安放与定位 .................................................................................. 40 11.4 嵌件周围塑料的裂纹和联接强度 .......................................................................... 42 11.5 装配式嵌件（制品模塑后再装入嵌件） ............................................................ 43 11.6 塑料嵌件（嵌件的外插注射模塑） ...................................................................... 44 第十二章 塑件的凸凹纹（滚花） ................................................................... 45 第十三章 标记、符号 ....................................................................................... 47 第十四章 制品的尺寸精度 ............................................................................... 47 14.1 尺寸精度的组成及影响因素 .................................................................................. 47 14.2 塑件尺寸公差 .......................................................................................................... 49 附录一：塑料的基本概念及其常用工程塑料的性能特点 ............................. 52 附录二：塑料的成型工艺 ................................................................................. 55
