压铸件评估―要素与填充方式

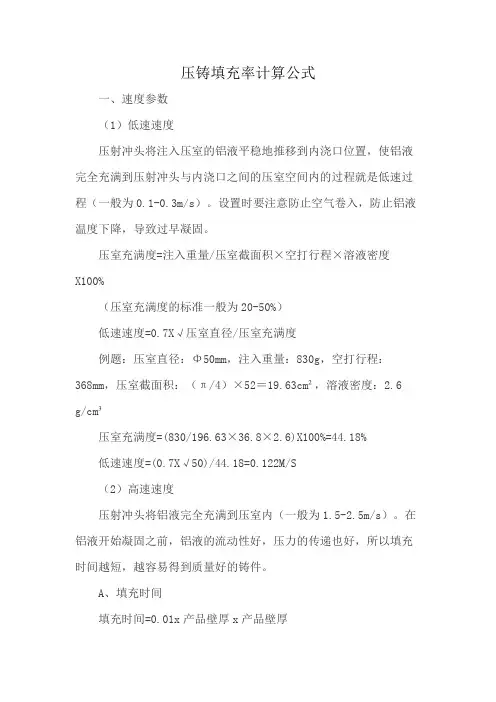

压铸填充率计算公式一、速度参数（1）低速速度压射冲头将注入压室的铝液平稳地推移到内浇口位置，使铝液完全充满到压射冲头与内浇口之间的压室空间内的过程就是低速过程（一般为0.1-0.3m/s）。

设置时要注意防止空气卷入，防止铝液温度下降，导致过早凝固。

压室充满度=注入重量/压室截面积×空打行程×溶液密度X100%（压室充满度的标准一般为20-50%）低速速度=0.7X√压室直径/压室充满度例题：压室直径：Φ50mm，注入重量：830g，空打行程：368mm，压室截面积：（π/4）×52＝19.63cm²，溶液密度：2.6 g/cm³压室充满度=(830/196.63×36.8×2.6)X100%=44.18%低速速度=(0.7X√50)/44.18=0.122M/S（2）高速速度压射冲头将铝液完全充满到压室内（一般为1.5-2.5m/s）。

在铝液开始凝固之前，铝液的流动性好，压力的传递也好，所以填充时间越短，越容易得到质量好的铸件。

A、填充时间填充时间=0.01x产品壁厚x产品壁厚b、依据模具条件的高速速度高速速度=(产品+溢流重量)/压室截面积X填充时间X铝液密度C.依据机器能力的高速速度模具临界速度=550X√（浇口截面积）²X压射缸截面积XACC压力X10/（压室截面积）³（注：只考虑模具的浇口抵抗，充填抵抗时的实打速度）d.确认浇口速度浇口速度=压室截面积/浇口截面积X高速速度（一般为40-60m/s）例题：产品壁厚：3mm，产品+溢流重量：510g，压室截面积：19.63cm²，浇口截面积：1.04cm²,铝液密度：2.6g/cm³，ACC压力：14MPa，压射缸截面积：（π/4）×112＝95cm²。

a.填充时间=0.01×3×3=0.063sb.高速速度=(510/19.63×0.063×2.6)=1.59m/sc.模具临界速度=550X√（1.04）²×95×14×19/（19.63）³=7.58m/sd.浇口速度=(19.63/1.04)X1.59=30.01m/s（3）快慢速度转换行程对于铝、镁合金来说，各个压射阶段的切换点尤为重要，比如低速在什么时候转入高速，高速什么时候转为增压等，直接影响到产品的表面和内部质量。

压铸件外观通用检验标准
1目的：
为压铸件提供外观检验依据，确保压铸毛坯符合客户要求。

2范围：
压铸件
3定义
3.1压铸毛坯：指经过时效处理、打磨、喷砂、整形后的压铸产品压铸机加工：通
过加工机械精确去除压铸材料的加工工艺。

3.2压铸件常见缺陷特征有外部缺陷和内部缺陷
3.2.1外部缺陷及定义
粘模: 顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。

分层：铸件上局部存在有明显的金属层次
裂纹：铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势。

变形：由于收缩不均或外力导致压铸件几何形状与图纸不符。

流痕：压铸件表面与金属液流动方向一致的条纹。

无发展趋势。

水纹: 铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出，颜色不同于基体金属的纹路，用0＃砂布稍擦几下即可去除。

冷隔：在压铸件表面，明显、不规则、下陷的线形纹路（有穿透与不穿透两种）。

形状细小而狭长，有时交接边缘光滑，有断开的可能。

龟裂毛刺：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。

凹陷：铸件的厚大部分表面有平滑的下凹现象。

欠铸：铸件表面有浇不足的部位，导致轮廓不清。

飞边、毛刺：在分型面边缘出现金属薄片，或粗糙、锋利的棱角。

错位：铸件的一部分与另一部分在分型面上错开，发生相对位移
脱皮：铸件表面部分与基体剥离的现象。

色斑：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。

压铸件外观通用检验标准1目的：为压铸件提供外观检验依据，确保压铸毛坯符合客户要求。

2范围：压铸件3定义3.1压铸毛坯：指经过时效处理、打磨、喷砂、整形后的压铸产品压铸机加工：通过加工机械精确去除压铸材料的加工工艺。

3.2压铸件常见缺陷特征有外部缺陷和内部缺陷3.2.1外部缺陷及定义粘模: 顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。

分层：铸件上局部存在有明显的金属层次裂纹：铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势。

变形：由于收缩不均或外力导致压铸件几何形状与图纸不符。

流痕：压铸件表面与金属液流动方向一致的条纹。

无发展趋势。

水纹: 铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出，颜色不同于基体金属的纹路，用0＃砂布稍擦几下即可去除。

冷隔：在压铸件表面，明显、不规则、下陷的线形纹路（有穿透与不穿透两种）。

形状细小而狭长，有时交接边缘光滑，有断开的可能。

龟裂毛刺：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。

凹陷：铸件的厚大部分表面有平滑的下凹现象。

欠铸：铸件表面有浇不足的部位，导致轮廓不清。

飞边、毛刺：在分型面边缘出现金属薄片，或粗糙、锋利的棱角。

错位：铸件的一部分与另一部分在分型面上错开，发生相对位移脱皮：铸件表面部分与基体剥离的现象。

色斑：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。

32.2内部缺陷及定义砂孔：在压铸件中，由于压铸的特殊性，铝合金是在高温、高速、高压的状态下成型的，所以压铸件内部是不可避免的存在孔洞，我们统称这些孔洞为砂孔。

缩孔:铸件凝固过程中，金属补偿不足所形成的呈现暗色、形状不规则的孔洞，即为缩孔气孔：因卷入气体而导致的压铸件内部的孔状缺陷，解剖后外观检查或探伤检查，气孔具有光滑的表面、形状为圆形。

脆性：铸件基体金属晶粒过于粗大或极小，使铸件易断裂或破碎渗漏：压铸件经耐压试验，产生漏气、渗水硬点：机械加工过程或加工后外观检查或金相检查：铸件上有硬度高于金属基体的细小质点或块状物使刀具磨损严重，加工后常常显示出不同的亮度。

铝合金压铸件检验标准
铝合金压铸件是一种常见的金属零件，具有重量轻、强度高、耐腐蚀等优点，
被广泛应用于汽车、航空航天、机械制造等领域。

为了确保铝合金压铸件的质量，需要进行严格的检验标准，以保证其安全可靠的使用。

首先，对于铝合金压铸件的外观质量，应该进行全面的检查。

包括表面是否有
气泡、夹渣、裂纹、缩孔等缺陷，以及外形尺寸是否符合要求。

通过目视和测量工具进行检验，确保外观质量达到标准要求。

其次，对于铝合金压铸件的化学成分，需要进行严格的化学成分分析。

通过取
样检测，分析铝合金中主要元素的含量，如铝、铜、镁等，以及杂质元素的含量，确保其符合设计要求。

另外，铝合金压铸件的力学性能也是需要重点检验的内容。

包括抗拉强度、屈
服强度、延伸率等力学性能指标，需要通过拉伸试验、冲击试验等方法进行检测，确保其符合相关标准要求。

此外，铝合金压铸件的硬度和密度也是需要进行检验的重要内容。

通过硬度计
和密度计进行检测，确保其硬度和密度符合设计要求，以保证其使用性能。

最后，对于铝合金压铸件的热处理效果，也需要进行检验。

通过金相组织分析、显微组织观察等方法，检验热处理后的铝合金压铸件的组织结构是否均匀细致，是否达到设计要求。

总之，铝合金压铸件的检验标准是确保其质量的重要保障，只有严格按照标准
进行检验，才能保证铝合金压铸件的质量达到要求，从而确保其在使用过程中的安全可靠性。

压铸件的结构要素压铸件的结构要素3.1 壁厚压铸件的合理壁厚取决于铸件的具体结构、合⾦性能和压铸⼯艺等许多因素，为了满⾜各⽅⾯的要求，以正常、均匀壁厚为佳。

⼤⾯积的薄壁成型⽐较困难；壁厚过⼤或严重不均匀则易产⽣缩陷及裂纹。

随着壁厚的增加，压铸件材料⼒学性能明显下降（图2-4）。

推荐采⽤的正常壁厚及最⼩壁厚见表2-20。

对⼤型铝合⾦压铸件，壁厚也不宜超过6mm 。

图2-4压铸件壁厚对抗拉强度的影响表2-20压铸件的最⼩壁厚和正常壁厚最⼩正常最⼩正常最⼩正常最⼩正常≤250.5 1.50.8 2.00.8 2.00.8 1.5＞25～100 1.0 1.8 1.2 2.5 1.2 2.5 1.5 2.0＞100～500 1.5 2.2 1.8 3.0 1.8 3.0 2.0 2.5＞5002.02.52.54.0 2.54.02.53.0壁的单⾯⾯积a*b(cm2)壁厚h(mm)锌合⾦铝合⾦镁合⾦铜合⾦3.2肋设计肋来增加零件的强度和刚性，同进也改善了压铸的⼯艺性，使⾦属的流路顺畅，消除单纯依靠加⼤壁厚⽽过分聚焦引起的⽓孔、裂纹和收缩缺陷。

⼀般采⽤的肋结构和铸件壁厚的关系，见表2-21.肋h1，斜度a 和肋顶端圆⾓半径r1的关系见表2-22。

说明b =t -1.4h h 1≤5t h 1＞0.8 a ≥3°r1=a a h a b sin 1sin cos 5.0--R2=31(t+b)b —肋的根部宽度 h —铸件壁厚 h1—肋的⾼度H2—肋端距离壁端⾼度 a —斜度r1—外圆⾓半径 r2—内圆⾓半径h1/mm a r1/mm h1/mm a r1/mm h 1≤20 3° ≤0.527b-0.055h30＜h ≤40 2°≤0.518b-0.036h 20＜h ≤302°30′ ≤0.522b-0.046h40＜h ≤60 1°30′≤0.513b-0.027h注：h 为铸件壁厚，b 为肋的根部宽度。

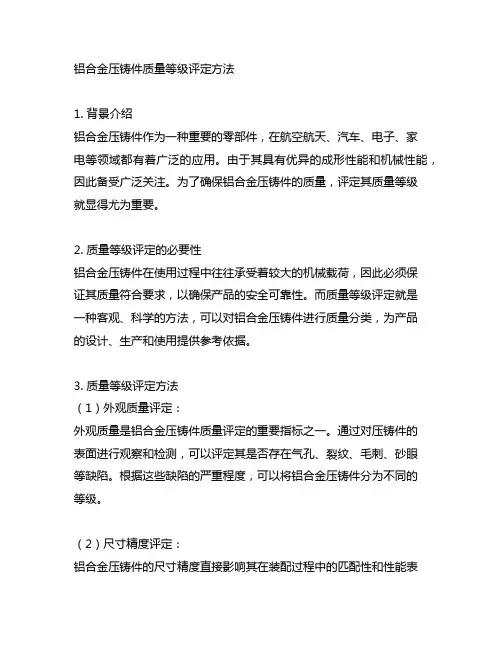

铝合金压铸件质量等级评定方法1. 背景介绍铝合金压铸件作为一种重要的零部件，在航空航天、汽车、电子、家电等领域都有着广泛的应用。

由于其具有优异的成形性能和机械性能，因此备受广泛关注。

为了确保铝合金压铸件的质量，评定其质量等级就显得尤为重要。

2. 质量等级评定的必要性铝合金压铸件在使用过程中往往承受着较大的机械载荷，因此必须保证其质量符合要求，以确保产品的安全可靠性。

而质量等级评定就是一种客观、科学的方法，可以对铝合金压铸件进行质量分类，为产品的设计、生产和使用提供参考依据。

3. 质量等级评定方法（1）外观质量评定：外观质量是铝合金压铸件质量评定的重要指标之一。

通过对压铸件的表面进行观察和检测，可以评定其是否存在气孔、裂纹、毛刺、砂眼等缺陷。

根据这些缺陷的严重程度，可以将铝合金压铸件分为不同的等级。

（2）尺寸精度评定：铝合金压铸件的尺寸精度直接影响其在装配过程中的匹配性和性能表现。

通过对压铸件尺寸精度进行测量和分析，可以将其分为优良、合格和不合格等级。

（3）化学成分评定：铝合金压铸件的化学成分对其力学性能和耐蚀性能有着重要影响。

通过对压铸件的化学成分进行分析，可以评定其所属的质量等级。

（4）力学性能评定：力学性能是评定铝合金压铸件质量等级的重要指标之一。

通过对压铸件的抗拉强度、屈服强度、延伸率等力学性能指标进行测试，可以将其分为不同的等级。

（5）内部质量评定：除了外观质量之外，铝合金压铸件的内部质量也是评定质量等级的重要考量因素。

通过X射线检测、超声波检测等技术手段，可以评定压铸件的内部质量。

4. 质量等级的意义和作用（1）保障产品安全：通过对铝合金压铸件质量等级的评定，可以确保产品在使用过程中不会因为压铸件质量问题而引发安全隐患。

（2）指导生产加工：对铝合金压铸件质量等级进行评定，可以为产品的生产加工提供指导。

生产制造企业可以根据不同质量等级的要求，进行相应的工艺控制和质量管理。

（3）提高产品质量：通过对铝合金压铸件质量等级的评定，可以使企业更加重视产品质量，进一步提高产品的质量稳定性和一致性。

铝合金压铸件1 范围本标准规定了铝合金压铸件（以下简称压铸件）的材质、尺寸公差、角度公差、形位公差、工艺性要求和表面质量。

本标准适用于照相机、光学仪器等产品的铝合金压铸件。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 6414—1999 铸件尺寸公差与机械加工余量GB/T 11334—1989 圆锥公差JIS H 5302—1990 压铸铝合金3 压铸铝合金3.1 压铸铝合金选用JIS H 5302—1990中的ADC10。

3.2 ADC10的化学成分表1给出。

其中铜的含量控制在不大于2.8 %。

元素Si Cu Mn Mg Zn Fe Ni Sn Al 含量 ,% 7.5～9.5 2.0～4.0 ≤0.5 ≤0.3 ≤1.0 ≤1.3 ≤0.5 ≤0.3 余量a )抗拉强度σb ：245 MPa；b )伸长率δ5 ：2 %；c )布氏硬度HBS（5/250/30）：80。

4 铸件尺寸公差4.1 压铸件尺寸公差的代号、等级及数值压铸件尺寸公差的代号为CT。

尺寸公差等级选用GB/T6414—1999中的CT3 ～ CT8。

一般（未注）公差尺寸的公差等级基本规定为：照相机零件按CT6，其他产品零件按CT7。

尺寸公差数值表2给出。

4.2 壁厚尺寸公差壁厚尺寸公差一般比该压铸件的一般公差粗一级。

例如：一般公差规定为CT7，壁厚公差则为CT8。

当平均壁厚不大于1.2 mm时，壁厚尺寸公差则与一般公差同级，必要时，壁厚尺寸公差比一般公差精一级。

4.3 公差带的位置尺寸公差带应相对于基本尺寸对称分布，即尺寸公差的一半为正值，另一半取负值。

当有特殊要求时，也可采用非对称设置，此时应在图样上注明或在技术文件中规定。

铝压铸件检验及气孔标准铝压铸件是一种常见的铝合金铸件制造工艺，具有高强度、轻量化、良好的工艺性能等优点，在航空、汽车、电子等领域得到广泛应用。

为了保证铝压铸件的质量和性能，需要进行严格的检验，其中气孔是铝压铸件中常见的缺陷之一，因此有关铝压铸件检验及气孔标准的研究十分重要。

一、铝压铸件检验铝压铸件的检验是为了确保其质量和性能符合设计和规范要求，主要包括外观检查、尺寸检测、力学性能检验、化学成分分析和非破坏性检验。

具体的检验项目如下：1.外观检查：观察铸件的表面是否平整、无裂纹、气孔、砂眼等缺陷，以及是否满足图纸要求的形状和尺寸。

2.尺寸检测：测量铸件的各个尺寸，包括长度、宽度、高度、孔径、螺纹等，与图纸要求进行比较，判断是否合格。

3.力学性能检验：对铝压铸件进行拉伸、弯曲、冲击等力学性能测试，以评估其强度、硬度、韧性等性能是否满足要求。

4.化学成分分析：采用光谱分析等方法检测铝压铸件的化学成分，确保其合金成分符合规定的范围。

5.非破坏性检验：利用X射线探伤、超声波检测等方法对铝压铸件进行无损检测，发现内部缺陷如气孔、夹杂物、裂纹等。

二、铝压铸件气孔标准气孔是铝压铸件中常见的缺陷，对于外观要求较高的铝压铸件，气孔的控制尤为重要。

以下是铝压铸件气孔标准的一般要求：1.外观性气孔：不允许有明显的孔洞、气孔、疤痕和破损等缺陷，对于表面精加工要求高的铝压铸件尤其重要。

2.内部气孔：用X射线或CT扫描等方法检测，按照GB/T6414-1999标准评定内部气孔的数量和尺寸。

3.气孔位置：气孔应尽量分布在铝压铸件边缘或结构薄弱部位，而不应位于重要的强度位置。

4. 气孔尺寸：气孔直径一般应小于5mm，深度应小于铝压铸件壁厚的1/25.气孔数量：气孔数量应控制在一定的范围内，具体根据铝压铸件的几何形状和尺寸大小来确定，一般要求每平方厘米内的气孔数量不得超过3个。

综上所述，铝压铸件的检验工作是确保其质量和性能符合要求的重要环节，其中对气孔的控制是关键。

压铸过程的参数选定一概述以往很长一段时间人们都针对压铸件的成形和表面质量要求来选定工艺参数。

已往的验收标准就是表面质量标准但随着压铸技术在复杂受力件、耐压件、和耐冲击件上的采用。

对压铸件的内在质量要求日益严格而且量化了。

所以如何科学地选定各项工艺参数，确保压铸件的内外质量都符合标准要求，提高生产效率，增加企业效益，已成为压铸生产不可回避的问题。

实践证明，为了科学地选定各项工艺参数，不仅要搞清楚各项参数的作用、还要弄清楚它们之间的相互影响。

而实际上这些参数在压铸过程中又都是不断变化的。

所以在生产中必须及时地监测、调整、控制每项参数。

才能满足压铸件的质量要求。

才能保证压铸件质量的一致性、可靠性。

（一）理想的压力速度图谱：图一V——速度曲线。

P——压力曲线L慢——冲头以很慢的速度通过熔杯（压室）的口部、防止合金液从熔杯口溅出。

L1——冲头以临界速度或抛物线型的加速度将合金液填充熔杯达浇口处、并将熔杯中的气体通过浇口、型腔和排气槽排出。

P1L2——冲头以快压射速度（1~12 m/s）将合金液通过浇口填充型腔。

使合金液具有足够的动能填充到型腔各处，以求铸件成形。

所以L2是保证铸件成形的。

L3——冲头经过L2将合金液填充型腔后，冲头的运动受到阻碍，以快速降速同时压射压力急剧上升。

将合金液以低速高压的方式挤入型腔各细微处和内部疏松处。

将气泡压缩、冷隔焊合、合金的结晶细化等。

所以L3是保证铸件质量的阶段。

故称之为二次充型。

ΔP——压力冲击波的波峰值，ΔP＜增压后压力的3~5%。

ΔV___冲击波在波谷时铸件内气孔膨胀，造成冲头返回。

发生在二次充型的最后一瞬间.此时合金正在冷凝，气孔壁上产生发裂（疲劳源）。

所以冲击波要小。

（二）实际图（合金到浇口处，受阻降速）图二（三）压铸过程中的压力降。

在流体力学里能量损失以压力降来表示，（图三）P2图三h ×Γ＝P h —为液体的水位高度。

Γ——液体的比重。

P —压力。

压铸件的结构要素3.1 壁厚压铸件的合理壁厚取决于铸件的具体结构、合金性能和压铸工艺等许多因素，为了满足各方面的要求，以正常、均匀壁厚为佳。

大面积的薄壁成型比较困难；壁厚过大或严重不均匀则易产生缩陷及裂纹。

随着壁厚的增加，压铸件材料力学性能明显下降（图2-4）。

推荐采用的正常壁厚及最小壁厚见表2-20。

对大型铝合金压铸件，壁厚也不宜超过6mm 。

图2-4压铸件壁厚对抗拉强度的影响 表2-20压铸件的最小壁厚和正常壁厚最小正常最小正常最小正常最小正常≤250.5 1.50.8 2.00.8 2.00.8 1.5＞25～100 1.0 1.8 1.2 2.5 1.2 2.5 1.5 2.0＞100～500 1.5 2.2 1.8 3.0 1.8 3.0 2.0 2.5＞5002.02.52.54.0 2.54.02.53.0壁的单面面积a*b(cm2)壁厚h(mm)锌合金铝合金镁合金铜合金3.2肋设计肋来增加零件的强度和刚性，同进也改善了压铸的工艺性，使金属的流路顺畅，消除单纯依靠加大壁厚而过分聚焦引起的气孔、裂纹和收缩缺陷。

一般采用的肋结构和铸件壁厚的关系，见表2-21.肋h1，斜度a 和肋顶端圆角半径r1的关系见表2-22。

说明b =t -1.4h h 1≤5t h 1＞0.8 a ≥3°r1=a a h a b sin 1sin cos 5.0--R2=31(t+b)b —肋的根部宽度 h —铸件壁厚 h1—肋的高度H2—肋端距离壁端高度 a —斜度r1—外圆角半径 r2—内圆角半径h1/mm a r1/mm h1/mm a r1/mm h 1≤20 3° ≤0.527b-0.055h30＜h ≤40 2°≤0.518b-0.036h 20＜h ≤302°30′ ≤0.522b-0.046h40＜h ≤60 1°30′≤0.513b-0.027h注：h 为铸件壁厚，b 为肋的根部宽度。

铝合金压铸件检验标准铝合金压铸件是制造中常用的工业零件，广泛应用于汽车、电子、仪器仪表、电力设备等行业。

为了确保铝合金压铸件的质量，需要进行严格的检验。

铝合金压铸件的检验标准主要包括外观检验、尺寸检验、力学性能检验、化学成分检验和物理性能检验等方面。

首先，外观检验是铝合金压铸件检验中的重要环节。

主要包括铸件表面的缺陷、气孔、砂眼、夹渣、裂纹、毛边等的检查。

检查时可采用肉眼观察、放大镜观察和显微镜观察等方法，以判断铸件表面的质量是否符合要求。

其次，尺寸检验是铝合金压铸件检验中的另一个重要环节。

通过测量铸件的尺寸，检查其与设计图纸的偏差，以确定铸件的尺寸是否合格。

这包括铸件的长度、宽度、厚度、直径等方面的尺寸，可通过量具、千分尺、投影仪等设备进行测量。

第三，力学性能检验是评价铝合金压铸件材料强度和韧性的重要手段。

常用的力学性能检验项目包括抗拉强度、屈服强度、延伸率、缩颈率等。

这些检验项目能够客观地评价铝合金压铸件在正常使用条件下的受力性能。

化学成分检验是验证铝合金压铸件化学成分是否符合要求的关键环节。

常用的化学成分检验项目包括铝合金中各元素的含量、铝合金成分的比例、含铁、氧化物等杂质的含量。

这些检验项目能够判断铝合金的成分是否与设计要求相一致。

最后，物理性能检验是研究铝合金压铸件热处理、疲劳寿命、抗磨性等性能的重要环节。

物理性能检验项目包括热处理效果的测定、疲劳试验、硬度测试、摩擦磨损测试等。

这些检验项目能够评价铝合金压铸件在特定工况下的耐磨性、耐热性和疲劳寿命等重要性能。

总之，铝合金压铸件的检验标准涉及外观、尺寸、力学性能、化学成分和物理性能等多个方面。

通过严格的检验，可以确保铝合金压铸件符合要求，并保证其在使用中具有良好的性能和可靠性。

压铸工艺参数分析压铸是一种常见的金属制造工艺，通过将熔化的金属填充到金属模具中，然后施加高压使其凝固成型。

在压铸过程中，工艺参数的选择对成品的质量和性能起着关键作用。

本文将对压铸工艺参数进行详细分析。

首先，压铸的工艺参数包括模具温度、熔融温度、注射速度和压力等。

模具温度是指模具的加热温度，通常使用电加热或液体循环来加热模具。

模具温度的选择取决于金属材料的熔点和凝固温度，以及成品的要求。

较高的模具温度可以提高熔融金属的流动性，有利于填充模具腔体，但过高的温度可能导致熔融金属的挥发和氧化，影响成品的质量。

因此，选择适当的模具温度非常重要。

熔融温度是指金属材料的熔化点，选择适当的熔融温度可以确保金属完全熔化，保证充分填充模具腔体。

熔融温度的选择需要考虑到金属的熔点、凝固温度和成品要求等因素。

较高的熔融温度可以提高金属的流动性，但可能导致金属的挥发和氧化，对模具寿命和成品质量有不利影响。

因此，熔融温度的选择应当在保证金属材料完全熔化的基础上考虑到其他方面的因素。

注射速度是指金属材料由喷嘴注入模具腔体的速度，是影响成品质量的重要参数之一、较高的注射速度可以提高金属的流动性，有利于填充模具腔体，减少缺陷的产生。

然而，过高的注射速度可能导致金属的喷溅和气泡的产生，影响成品的质量。

因此，注射速度的选择需要通过试验确定，以获得最佳的成品质量。

压力是指施加在金属材料上的压力大小，可以有效地提高金属的密度和减少气孔的产生。

较高的压力可以提高金属材料的填充性和成品的致密性，但过高的压力可能导致模具磨损和应力集中，降低模具的寿命。

因此，选择适当的压力非常重要，需要结合金属材料的性质和成品的要求来确定。

此外，还有一些其他的工艺参数需要考虑，如金属的成分和含气量等。

金属的成分可以影响其熔点、流动性和机械性能等，需要根据成品的要求来确定。

含气量是指金属中气体的含量，过高的含气量可能导致成品中气孔的产生，影响成品的质量。

因此，需要通过适当的气体处理措施来减少含气量。
