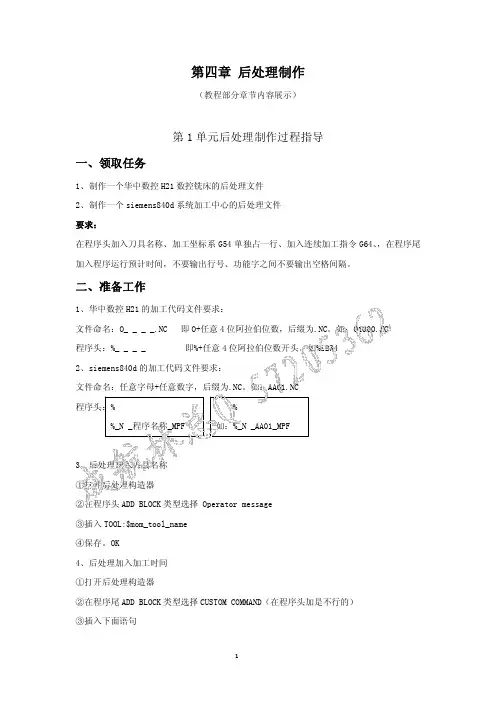

1. 打开UG7.5后置处理构造器——》选择新建后处理;
2. 设置后处理名称（字母和符号组成）——》后处理输出单位（毫米）——》机床类型（4轴带轮盘铣床）——》调用库中现有的840D控制器——》点击确定;
3. 对后处理构造器的机床、程序和刀轨、NC数据定义、虚拟NC控制器四个组成部分的参数进行修改和设置，输出设置中的参数保持原样，不做调整;
4. 机床设置：——》
5. 设置第四轴参数（一般参数保持原样，不做调整）;
6. 旋转平面设置为XY,文字指引线设置为A,旋转轴设置为反向;
7. 点击界面上的显示机床，查看机床模型如下，则表明4轴参数设置正确；
8. 程序和刀轨设置——》程序——》程序起始序列——》程序开始；
9. 在程序开始中增加G55、G64、D1三个块；（添加方法：添加新块——》将添加块拖到要添加的位置进行创建——》添加文字：文本——》将添加文字拖到屏幕中央编辑区域——》弹出对话框——》输入G55——》再重复以上步骤添加下一个；
10. 程序和刀轨设置——》程序——》操作起始系列
设置第一个刀具和自动换刀事件格式如下：
11. 程序和刀轨设置——》程序——》刀轨——》运动——》线性移动
12. 程序和刀轨设置——》程序——》刀轨——》运动——》圆周移动
设置试用平面为XY,最小圆弧长度为0.02，输出格式调整如下图：
13. 程序和刀轨设置——》程序——》操作结束序列——》刀轨结束
14. 程序和刀轨设置——》程序——》程序结束序列——》程序结束
15. 程序和刀轨设置——》定制命令——》PB_CMD_before_motion 在PB_CMD_output_5axis一行最前面加上#（一个或多个都可），或者删除该行
16. 程序和刀轨设置——》定制命令——》PB_CMD_set_Sinumerik_default_setting
将对应有”V7”一行的COMPCAD改为COMPOF
17. 程序和刀轨设置——》定制命令——》PB_CMD_output_Sinumerik _setting
在下图命令行前加#，以取消多余代码的输出
18. 程序和刀轨设置——》定制命令——》PB_CMD_output_motion _message
在下图命令行前加#，以取消多余代码的输出
19. NC数据定义参数设置
20. 选择Abscoord，将其输出格式调整为5.3，意为输出坐标值精确到小数点后3位即可
21. 同理选择Rotary，将其输出格式调整为4.3，意为输旋转角度值精确到小数点后3位
22. 虚拟控制器参数设置
23. 勾选生成虚拟NC控制器，否则无法输出代码
24. 完成设置，点击保存在选择非中文路径目录下，完成。
