MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。
（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。
（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。
（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。
MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。
（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。
（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。
（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St ,4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。

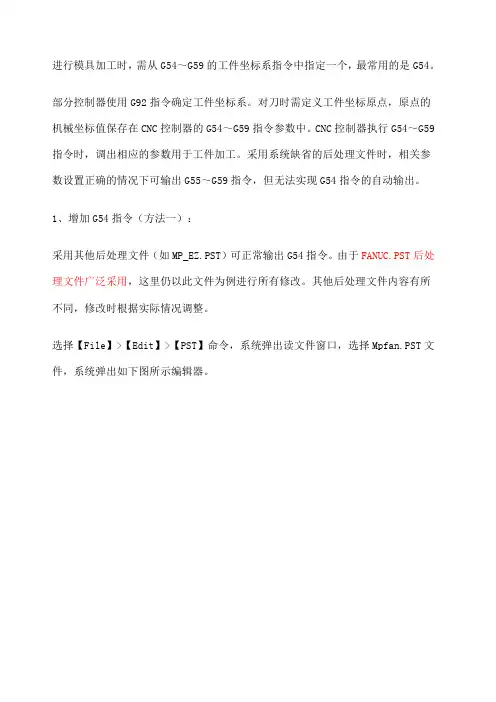

进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。
由于FANUC.PST 后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST 文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FINDNEXT按钮，查找结果所在行为：pbld,n,*sgcode,*sgplane,"G40","G49","G80",*sgabsinc,e插入G54指令到当前行，将其修改为：pbld,n,*sgcode,*sgplane,"G40","G49","G80",*sgabsinc,"G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld,n,*smetric,e将其整行删除，或加上“＃”成为注释行：＃pbld,n,*smetric,e修改后G21指令不再出现，某些控制器可不用此指令。
注意修改时保持格式一致。
G21指令为选择公制单位输入，对应的英制单位输入指令为G20。
MASTERCAM的后置处理程序设计一、前言数控自动编程分为以自动编程语言和以计算机绘图为基础的自动编程方法，两种方式都是经过刀位计算产生加工刀具路径文件，而不是数控程序。
从加工刀具路径文件中提取相关的加工信息，并根据指定数控机床的特点及数控程序格式要求进行分析、判断和处理，最终形成数控机床能直接识别的数控程序，就是数控加工的后置处理（Post Processing）。
Mastercam是美国CNC 公司开发的基于微机平台的CAD/CAM软件，侧重于数控加工，其曲线、曲面设计主要针对数控加工编程，它能完成2~5轴数控铣削加工编程、线切割加工编程和车削编程加工，在模具制造业中的应用非常广泛。
该系统分为主处理程序和后置处理程序两大部分。
主处理程序针对加工对象、加工系统建立三维模型，用图形交互的方法计算刀具运动轨迹，生成加工刀具路径文件（称为NCI文件）。
NCI 文件是一个用ASCII码编写的文件，包含产生NC程序的全部资料。
该系统后置处理程序内定成适应日本FANUC控制器的通用格式，如FANUC 3M、FANUC 6M、FANUC 0—MC控制器等。
MV-610加工中心配置的数控系统是德国西门子SINUMERIK 810D，Mastercam软件生成的NC代码不能直接应用，还需人工做大量的修改，既不方便又易出差错。
因此，有必要对MV-610加工中心开发专用的后置处理程序，发挥软件的CAM模块最佳效果。
本文根据Mastercam7.2c的通用后置处理程序，结合MV-610加工中心和SINUMERIK 810D系统的特点，设计出专用的后置处理程序，以便Mastercam生成的NC程序能直接用于加工生产。
二、 Mastercam系统通用后置处理程序Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

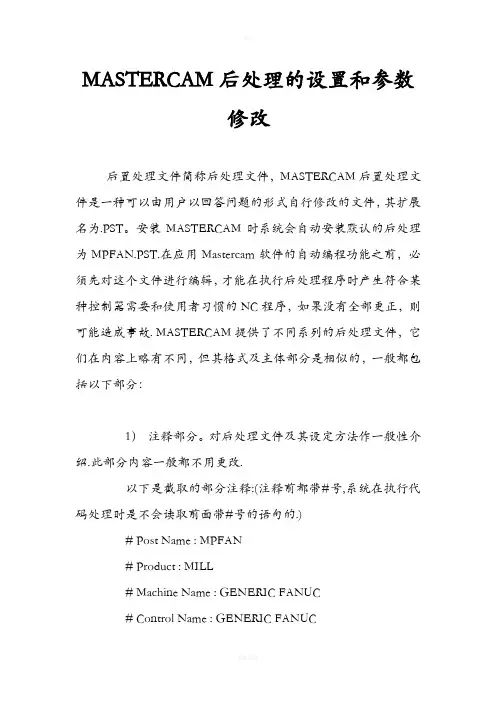

MASTERCAM后处理的设置和参数修改后置处理文件简称后处理文件，MASTERCAM后置处理文件是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。
安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故. MASTERCAM提供了不同系列的后处理文件，它们在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：1）注释部分。
对后处理文件及其设定方法作一般性介绍.此部分内容一般都不用更改.以下是截取的部分注释:(注释前都带#号,系统在执行代码处理时是不会读取前面带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONAL PREFERENCE.2) 系统程序规划部分（Debugging and Factory Set Program Switches）。
此部分是MASTERCAM版本的后处理系统规划,每个版本都大同小异,一般不需更改.以下截取的是9.0版的) m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zero is column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variablesgetnextop : 0 #Build the next variable table3）常规后处理设定部分（General Output Settings）。
进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。
由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FIND NEXT按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外:输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN ＃NC Program Extension for Okuma上述语句表示输出格式为MIN格式.若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可,如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1"则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St—Ctr；若为“3”表示由圆心指向起点,3=Ctr—St；若为“4”表示非增量.arcoutput ： 0 ＃0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype ： 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr—St ，4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces"控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X，Y，R，F"等控制语句前加一空格.⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为:pbld, n，"M6”， e（其中pbld为输出开头，n为序列号，“”引号内为直接输出字符,e为结束语句。

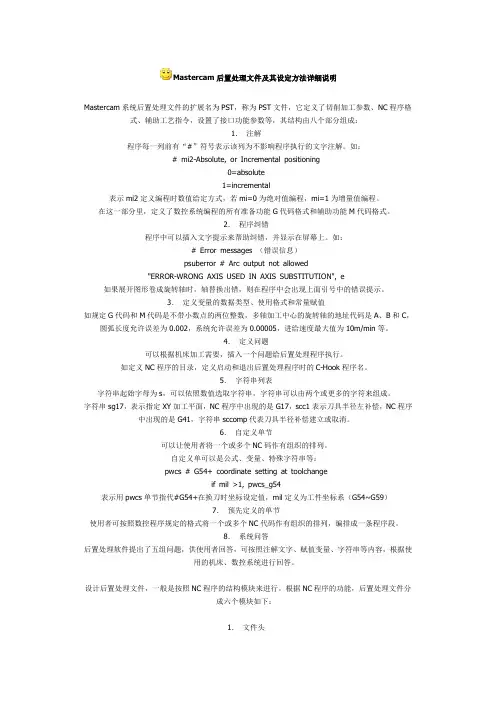

Mastercam后置处理文件及其设定方法详细说明Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。
如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。
在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。
2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。
如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。
3．定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。
4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。
5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
字符串sg17，表示指定XY加工平面，NC程序中出现的是G17，scc1表示刀具半径左补偿，NC程序中出现的是G41，字符串sccomp代表刀具半径补偿建立或取消。
6．自定义单节可以让使用者将一个或多个NC码作有组织的排列。
进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如）可正常输出G54指令。
由于后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FIND NEXT按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
注意修改时保持格式一致。
G21指令为选择公制单位输入，对应的英制单位输入指令为G20。
Mastercam后处理修改方法Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1． 注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。
如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。
在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。
2． 程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。
如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。
3． 定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。
4． 定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。
5． 字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
字符串sg17，表示指定XY加工平面，NC程序中出现的是G17，scc1表示刀具半径左补偿，NC程序中出现的是G41，字符串sccomp代表刀具半径补偿建立或取消。
MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。
（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。
（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。
（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。
MASTERCAM后处理的设置和参数修改后置处理文件简称后处理文件，MASTERCAM后置处理文件是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。
安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故. MASTERCAM提供了不同系列的后处理文件，它们在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：1）注释部分。
对后处理文件及其设定方法作一般性介绍.此部分内容一般都不用更改.以下是截取的部分注释:(注释前都带#号,系统在执行代码处理时是不会读取前面带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONAL PREFERENCE.2) 系统程序规划部分（Debugging and Factory Set Program Switches）。
此部分是MASTERCAM版本的后处理系统规划,每个版本都大同小异,一般不需更改.以下截取的是9.0版的) m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zero is column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variablesgetnextop : 0 #Build the next variable table3）常规后处理设定部分（General Output Settings）。
mastercam后处理修改MasterCAM后处理修改特殊技巧⼀.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的⼤⼩写修改⽅式不知如何更改。
注：若要修改下述相应功能则直接查找红⾊下划线语句即可。
①、 MasterCAM后处理输出⽂件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表⽰输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表⽰车床专⽤。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常⽤MPF和NC、H⼏种格式，为每种格式编制⼀个后处理或通⽤⼀个均⽐较⽅便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表⽰输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表⽰由圆⼼确定；若为“2”则表⽰由起点（Start）指向圆⼼（Center），2=St-Ctr；若为“3”表⽰由圆⼼指向起点，3=Ctr-St；若为“4”表⽰⾮增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc. ③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表⽰不输出空格即紧凑输出，若设置值为“1”表⽰输出空格即在每个“X,Y,R,F”等控制语句前加⼀空格。
⑤、若要查找每⼀条输出语句的作⽤及位置则在输出语句后加上标语句即可。
⼀般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
mastercam后处理修改Mastercam是一款广泛应用于机械加工领域的计算机辅助设计与制造（CAD/CAM）软件。
它具有强大的功能和灵活的后处理能力，可以将设计好的零件转化为机床能够理解和执行的G代码。
然而，在实际的加工过程中，有时候需要对Mastercam的后处理文件进行修改，以满足特定的加工要求。
本文将详细介绍如何进行Mastercam后处理修改。
1. 确定修改需求在进行Mastercam后处理修改之前，首先需要明确修改的具体需求。
例如，可能需要修改加工速度、切削深度、切削方向等参数，或者需要添加特定的加工指令。
只有明确了修改的目标，才能有针对性地进行后续的操作。
2. 打开Mastercam后处理文件在Mastercam软件中，选择需要修改的后处理文件，并打开它。
后处理文件通常以.pst为后缀名，可以在Mastercam的安装目录下的“Post”文件夹中找到。
3. 理解后处理文件结构后处理文件是由一系列的文本指令组成的。
每个指令都代表了一个特定的加工操作或控制命令。
在进行修改之前，需要对后处理文件的结构有一定的了解，以便准确地进行修改。
可以参考Mastercam提供的后处理文件编程手册，或者查阅相关的技术资料。
4. 修改后处理文件根据修改的需求，对后处理文件进行相应的编辑。
可以使用文本编辑软件，如记事本或专业的代码编辑器来进行修改。
根据需要，可以添加、删除或修改特定的指令。
例如，可以修改切削速度的设定值，或者添加自定义的加工指令。
5. 保存修改后的后处理文件在完成后处理文件的修改之后，需要将结果保存。
确保保存的文件名与原始的后处理文件名相同，以便在Mastercam软件中正确地调用。
6. 测试修改后的后处理文件在进行实际的加工操作之前，建议先对修改后的后处理文件进行测试。
可以选择一个简单的加工程序进行试运行，检查加工过程中是否按照预期进行。
如果发现问题，可以返回到前面的步骤，对后处理文件进行进一步的修改。
mastercam后处理修改MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF 和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
Mastercam后置处理文件及其设定方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
mastercam系统后置处理文件的扩展名为pst，称为pst文件，它定义了切削加工参数、nc程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。
如： # mi2-absolute, or incremental positioning 0=absolute 1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。
在这一部分里，定义了数控系统编程的所有准备功能g代码格式和辅助功能m代码格式。
2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。
如： # error messages （错误信息） psuberror # arc output not allowed\如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。
3．定义变量的数据类型、使用格式和常量赋值如规定g代码和m代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是a、b和c，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。
4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义nc程序的目录，定义启动和退出后置处理程序时的c-hook程序名。
5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
字符串sg17，表示指定xy加工平面，nc程序中出现的是g17，scc1表示刀具半径左补偿，nc程序中出现的是g41，字符串sccomp代表刀具半径补偿建立或取消。
Mastercam後处理（简体字）Mastercam后置处理文件及其设定方法详细说明Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。
如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。
在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。
2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。
如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。
3．定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。
4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。
5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
字符串sg17，表示指定XY加工平面，NC程序中出现的是G17，scc1表示刀具半径左补偿，NC程序中出现的是G41，字符串sccomp 代表刀具半径补偿建立或取消。
6．自定义单节可以让使用者将一个或多个NC码作有组织的排列。
MASTERCAM的后置处理程序设计一、前言数控自动编程分为以自动编程语言和以计算机绘图为基础的自动编程方法，两种方式都是经过刀位计算产生加工刀具路径文件，而不是数控程序。
从加工刀具路径文件中提取相关的加工信息，并根据指定数控机床的特点及数控程序格式要求进行分析、判断和处理，最终形成数控机床能直接识别的数控程序，就是数控加工的后置处理（Post Processing）。
Mastercam是美国CNC Software.Inc公司开发的基于微机平台的CAD/CAM软件，侧重于数控加工，其曲线、曲面设计主要针对数控加工编程，它能完成2~5轴数控铣削加工编程、线切割加工编程和车削编程加工，在模具制造业中的应用非常广泛。
该系统分为主处理程序和后置处理程序两大部分。
主处理程序针对加工对象、加工系统建立三维模型，用图形交互的方法计算刀具运动轨迹，生成加工刀具路径文件（称为NCI文件）。
NCI文件是一个用ASCII码编写的文件，包含产生NC程序的全部资料。
该系统后置处理程序内定成适应日本FANUC控制器的通用格式，如FANUC 3M、FANUC 6M、FANUC 0—MC控制器等。
MV-610加工中心配置的数控系统是德国西门子SINUMERIK 810D，Mastercam软件生成的NC代码不能直接应用，还需人工做大量的修改，既不方便又易出差错。
因此，有必要对MV-610加工中心开发专用的后置处理程序，发挥软件的CAM模块最佳效果。
本文根据Mastercam7.2c的通用后置处理程序，结合MV-610加工中心和SINUMERIK 810D系统的特点，设计出专用的后置处理程序，以便Mastercam生成的NC程序能直接用于加工生产。
二、Mastercam系统通用后置处理程序Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。
如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。
在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。
2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。
如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。
3．定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。
4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。
5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
字符串sg17，表示指定XY加工平面，NC程序中出现的是G17，scc1表示刀具半径左补偿，NC程序中出现的是G41，字符串sccomp代表刀具半径补偿建立或取消。
6．自定义单节可以让使用者将一个或多个NC码作有组织的排列。
自定义单可以是公式、变量、特殊字符串等：pwcs # G54+ coordinate setting at toolchangeif mil >1, pwcs_g54表示用pwcs单节指代#G54+在换刀时坐标设定值，mil定义为工件坐标系（G54~G59）7．预先定义的单节使用者可按照数控程序规定的格式将一个或多个NC代码作有组织的排列，编排成一条程序段。
8．系统问答后置处理软件提出了五组问题，供使用者回答，可按照注解文字、赋值变量、字符串等内容，根据使用的机床、数控系统进行回答。
三、MV-610加工中心及NC编程特点1、MV-610加工中心的特殊MV-610加工中心为四轴联动立式加工中心（目前只装有三轴），刀库容量为20把刀，采用斗笠式自动换刀装置，刀库只需作左右移动。
以刀座编码方式选刀，系统对刀库中每个刀座编码，同时也对每把刀具编码，刀具须放到与其号码相符的刀座中。
换刀时，在换刀点将主轴上的刀具取下，先放到原来的刀座中，再取出数控程序指定的下一把刀，选刀动作与换刀动作是一个连续的过程。
该加工中心具有常规冷却和主轴中心出水（内冷）的功能。
主轴中心功能出水在深孔加工时，能提高刀具寿命和加工精度。
两种方式由不同的M指令（M7、M8）控制。
该加工中心通电后，必须先完成返回参考点，才能执行其它的动作，之后可不必每次返回参考点。
但该机床是半闭环控制，工作台处在控制环之外，随着加工过程的持续进行，工作台会发生误差积累，而机床又必须返回到参考点后才能换刀。
因此，有必要在每道工序完成后返回参考点。
2、MV-610加工中心数控系统NC编程特点FANUC0-MC系统和SINUMERIK 810D系统在NC编程上有较大的差别。
前者的G、M指令都只有两位数，即G00~G99，M00~M99，其中部分G、M代码未指定功能。
而后者除了以上指令，还采用了G110~G112、G820~G829、G500~G599等三位数字表示的G指令；此外，缩写的英文单词，如：TRANS/ATRANS（零点平移）、ROT/AROT（坐标选择）、MIRROR/AMIRROR（镜像）、NORM/KONT（接近和退出轮廓）等也成为重要的编程指令，使得SINUMERIK 810D系统程序更加复杂。
四、MV-610加工中心专用后置处理文件的设计设计后置处理文件，一般是按照NC程序的结构模块来进行。
根据NC程序的功能，Mastercam7.2c系统的后置处理文件分成六个模块如下：1．文件头文件头部分设定程序名称和编号，此外，SINUMERIK 810D系统还必须指定NC程序存放路径，并按照以下格式输出：“%_N_（程序名及编号）_（路径）”。
NC程序可存放在主程序、子程序和工作程序目录下，扩展名分别为：MPF、SPF、WPD，一般放在工作程序目录下。
因此经修改的Pst文件格式为：Pheader # Start of file" %_N_", progname, "_WPD" （程序名、存放目录）2．程序起始在程序开始，要完成安全设定、刀具交换、工件坐标系的设定、刀具长度补偿、主轴转速控制、冷却液控制等，并可显示编程者、编程日期、时间等注解。
修改后的有刀具号Pst文件开头格式如下：# Start of file for non-zero tool number......pspindle （主轴转速计算）pcom_movbtl （移动设备）ptoolcomment （刀具参数注解）......pbld, n, *sgcode, *sgplane, "G40", "G80", *sgabsinc（快进、XY加工平面、取消刀补、取消固定循环、绝对方式编程）if mil <=one, pg92_rtrnz, pg92_rtrn, pg92_g92 （返回参考点）......pbld, n, *sgcode, *sgabsinc, pwcs, pfxout, pfyout, pfcout, *speed, *spindle, pgear, pcan1（快进至某位置、坐标系编置、主轴转速等）pbld, n, pfzout, *tlngno, scoolant, [ if stagetool=one, *next_tool]（安全高度、刀长补偿、开冷却液）pcom_movea （加工过程）3．刀具交换刀具交换执行前，须完成返回参考点、主轴停止动作，然后换刀，接着完成刀具长度补偿、安全设定、主轴转速控制。
Pst文件中用自定义单节ptlchg指代换刀过程，编辑修改后的程序如下：Ptlchg # Tool change......ptoolcomment （新刀参数注解）comment （插入注解）if stagetool <> two, pbld, n, *t, e （判断、选刀）n, "M6" （换刀）pindex （输出地址）pbld, n, *sgcode, *sgabsinc, pwcs, pfxout, pfyout, pfcout, *speed, *spindle, pgear, pcan1（快进至某位置、坐标系偏置、主轴转速等）pbld, n, pfzout, *tlngno, "M7", [if stagetool=one, *next_tool](安全高度、刀长补偿号、开冷却液)pcom_movea （加工过程）4．加工过程这一过程是快速移动、直线插补、圆弧插补、刀具半径补偿等基本加工动作。
对于几乎所有系统，这些加工动作的程序指令基本相同。
只是注意SINUMERIK 810D系统的刀具长度补偿值由字母D后加两位数字调用，不需要G43/G44指令；而半径补偿值则由G41/G42调用，不需要再接地址代码。
用G40取消刀具长度和刀具半径补偿。
5．切削循环Mastercam软件提供了6种内定的孔加工固定循环方式：一般钻削（Drill/Cbore）、深孔啄钻（Peck Drill）、断屑钻（Chip Break）、右攻丝（Tap）、精镗孔（Bore#1）、粗镗孔（Bore #2），通过杂项选项（Misc #1/Misc #2）可设定左攻丝、背镗孔、盲孔镗孔、盲孔铰孔等循环，并采用G73~G89代码来表示。
如对于深孔钻削固定循环，Mastercam采用的格式为：G83 X_Y_Z_R_Q_F；而SINUMERIK 810D系统用CYCLE83指代深孔钻削循环，其NC程序要求给出循环加工所有参数，输出格式为：CYCLE83（RTP，RFP，SDIS，DP，DPR，FDEP，FDPR，DAM，DTB，DTS，FRF，VARI）在pst文件中需按SINUMERIK 810D系统格式进行定义、修改和编写。
