桩基检测技术方案
编制：
审核：
年 月 日
目录
一、工程概况 ............................................................................................................................ 1
二、工程地质概况 .................................................................................................................... 1
三、检测数量及目的 ................................................................................................................ 1
1、检测数量 ....................................................................................................................... 1
2、检测目的 ....................................................................................................................... 3
四、检测依据 ............................................................................................................................ 3
基桩的承载力和桩身完整性的检测
根据《建筑基桩检测技术规范》JGJ106-2014，以下简称“基桩检测”，确定建筑工程基桩的承载力和桩身完整性的检测与评价。
一、总要求（承载力和桩身完整性）
《基桩检测》3.1.1 基桩检测可分为施工前为设计提供依据的试验桩检测和施工后为验收提供依据的工程桩检测。基桩检测应根据检测目的、检测方法的适应性、桩基的设计条件、成桩工艺等，按表3.1.1合理选择检测方法。
二、试桩（施工前）
《基桩检测》3.1.2 当设计有要求或有下列情况之一时，施工前应进行试验桩检测并确定单桩极限承载力：
1 设计等级为甲级的桩基；
2 无相关试桩资料可参考的设计等级为乙级的桩基；
3 地基条件复杂、基桩施工质量可靠性低；
4 本地区采用的新桩型或采用新工艺成桩的桩基。
《基桩检测》3.3.1 为设计提供依据的试验桩检测应依据设计确定的基桩受力状态，采用相应的静载试验方法确定单桩极限承载力，检测数量应满足设计要求，且在同一条件下不应少于3根；当预计工程桩总数小于50根时，检测数量不应少于2根。
“地基条件、桩长相近，桩端持力层、桩型、桩径、成桩工艺相同”即为本规范所指的“同一条件”。对于大型工程，“同一条件”可能包含若干个桩基分项(子分项)工程。同一桩基分项工程可能由两个或两个以上“同一条件”的桩组成，如直径400mm和500mm的两种规格的管桩应区别对待。
本条规定同一条件下的试桩数量不得少于一组3根，是保障合理评价试桩结果的低限要求。
三、单桩承载力和桩身完整性（施工后）
《基桩检测》3.1.3 施工完成后的工程桩应进行单桩承载力和桩身完整性检测。
基桩质量检测时，承载力和完整性两项内容密不可分，往往是通过低应变完整性普查，找出基桩施工质量问题并得到对整体施工质量的大致估计，而工程桩承载力是否满足设计要求则需通过有代表性的单桩承载力检验来实现。
灌注桩桩身完整性检测流程及方法
选择好合理的检测方法，需按照下图的检测程序进行桩基检测。
1、钻芯法
钻孔取芯法主要是采用钻孔机（一般带10mm内径）对桩基进行抽芯取样，根据取出芯样，可对桩基的长度、混凝土强度、桩底沉渣厚度、持力层情况等作清楚的判断。
目的测检灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判断或鉴别桩端持力层岩土性状，判定桩身完整性类别。
2、低应变法
低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。
目的检测桩身缺陷及其位置，判定桩身完整性类别。
3、高应变法
高应变检测法是一种检测桩基桩身完整性和单桩竖向承载力的方法，该方法是采用锤重达桩身重量10%以上或单桩竖向承载力1%以上的重锤以自由落体击往桩顶，从而获得相关的动力系数，应用规定的程序，进行分析和计算，得到桩身完整性参数和单桩竖向承载力，也称为Case法或Cap-wape法。
目的判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别；分析桩侧和桩端土阻力；进行打桩过程监控。
4、声波透射法
声波透测法是在灌注桩基混凝土前，在桩内预埋若干根声测管，作为超声脉冲发射与接收探头的通道，用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数，然后对这些测值采用各种特定的数值判据或形象判断，进行处理后，给出桩身缺陷及其位置，判定桩身完整性类别。
目的检测灌注桩桩身缺陷及其位置，判定桩身完整性类别。
5、静载试验法
静载试验是利用接近于桩的实际受力状况，分级在桩顶施加荷载，通过观测桩顶的位移沉降，根据一定的判别标准获得单桩的承载力的方法。是目前检测单桩的承载力最可靠的方法，当采用其他间接方法获得检测结果有争议时用它来进行仲裁。最大的优点在于方法准确可靠，但是做起来费时费钱，检测数量少，代表性差，而且大吨位基桩由于加载设备限制很难进行。
...

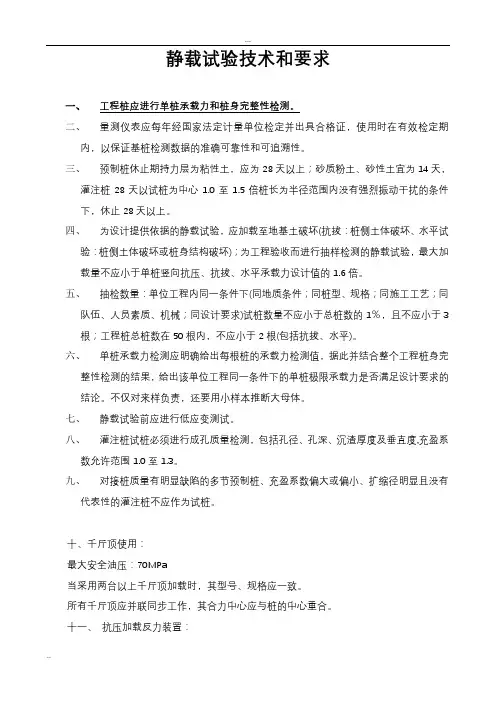

.. 静载试验技术和要求
一、
工程桩应进行单桩承载力和桩身完整性检测。
二、 量测仪表应每年经国家法定计量单位检定并出具合格证，使用时在有效检定期内，以保证基桩检测数据的准确可靠性和可追溯性。
三、 预制桩休止期持力层为粘性土，应为28天以上；砂质粉土、砂性土宜为14天，灌注桩28天以试桩为中心1.0至1.5倍桩长为半径范围内没有强烈振动干扰的条件下，休止28天以上。
四、 为设计提供依据的静载试验，应加载至地基土破坏(抗拔：桩侧土体破坏、水平试验：桩侧土体破坏或桩身结构破坏)；为工程验收而进行抽样检测的静载试验，最大加载量不应小于单桩竖向抗压、抗拔、水平承载力设计值的1.6倍。
五、 抽检数量：单位工程内同一条件下(同地质条件；同桩型、规格；同施工工艺；同队伍、人员素质、机械；同设计要求)试桩数量不应小于总桩数的1％，且不应小于3根；工程桩总桩数在50根内，不应小于2根(包括抗拔、水平)。
六、 单桩承载力检测应明确给出每根桩的承载力检测值，据此并结合整个工程桩身完整性检测的结果，给出该单位工程同一条件下的单桩极限承载力是否满足设计要求的结论。不仅对来样负责，还要用小样本推断大母体。
七、 静载试验前应进行低应变测试。
八、 灌注桩试桩必须进行成孔质量检测，包括孔径、孔深、沉渣厚度及垂直度,充盈系数允许范围1.0至1.3。
九、 对接桩质量有明显缺陷的多节预制桩、充盈系数偏大或偏小、扩缩径明显且没有代表性的灌注桩不应作为试桩。
十、千斤顶使用：
最大安全油压：70MPa
当采用两台以上千斤顶加载时，其型号、规格应一致。
所有千斤顶应并联同步工作，其合力中心应与桩的中心重合。
十一、 抗压加载反力装置： ...
.. 锚桩横梁反力装置、压重平台反力装置、锚桩压重联合反力装置、地锚反力装置。
加载反力装置提供的反力不应小于预估最大荷载的1.2倍（水平：1.25～1.5倍）。
应对加载反力装置的全部构件进行强度和变形验算。
