第六章 CRH2 型动车组牵引传动系统
第一节 概 述
一、CRH2 牵引传动系统基本组成
CRH2 动车组牵引传动系统主要由受电弓（包括高压电器设备）、牵引变压器、四象限变 流器、牵引逆变器和牵引电机组成。
1．高压电器设备 高压电器主要作用是完成从接触网到牵引变压器的供电。主要包括：受电弓、主断路器、 避雷器、电流互感器、接地保护开关等。 CRH2 动车组采用 DSA250 型受电弓。该受电弓为单臂型结构，额定电压/电流为 25kV/1000A，接触压力 70±5N,弓头宽度约 1950mm，具有自动降弓功能，适应接触网高度 为 5300～6500mm，列车运行速度 250km/h。 CRH2 动车组采用 CB201C-G3 型主断路器。主断路器为真空型，额定开断容量为 100MVA，额定电流 AC200A，额定断路电流 3400A，额定开断时间小于 0.06s，采用电磁控 制空气操作。 CRH2 动车组采用 LA204 或 LA205 型避雷器。额定电压为 AC42kV（RMS），动作电压 为 AC57kV 以下（V1mA，DC），限制电压为
107kV。由氧化锌（ZnO）为主的金属氧化物 组成,是非线性高电阻体的无间隙避雷器。 CRH2 动车组采用 TH-2 型高压电流互感器。变流比为 200/5A，用于检测牵引变压器原 边电流值。
CRH2 动车组 SH2052C 型接地保护开关。额定瞬时电流为
6000A（15 周），电磁控制空 气操作，具有安全连锁。
2．牵引变压器 CRH2 动车组采用的是 TM210 型牵引变压器，一个基本动力单元 1 个，全列共计 2 个。 采用壳式结构、车体下吊挂、油循环强迫风冷方式。具有 1 个原边绕组（25kV,3060kVA）、 2 个牵引绕组（1500V，2×1285kVA），一个辅助绕组（400V，490kVA）。
3．牵引变流器 CRH2 动车组采用的是 CI11 型牵引变流器，一个基本动力单元 2 个，全列共计 4 个。采 用车下吊挂、液体沸腾冷却方式。主电路结构为电压型 3 电平式，由脉冲整流器、中间直流 电路、逆变器构成，不设 2 次谐振滤波装置和网侧谐波滤波器，采用 PWM 方式控制。中间 直流电压为 2600V～3000V（随起牵引电机输出功率进行调整）。1 个牵引变流器采用矢量控 制原理控制 4 台并联的牵引电机。
受电弓
一．受电弓的组成

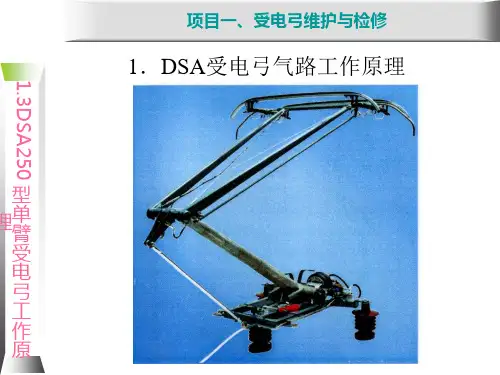

电力牵引机车从接触网取得电能的电气设备，安装在机车或动车车顶上。受电弓可分单臂弓和双臂弓两种，均由滑板、上框架、下臂杆(双臂弓用下框架)、底架、升弓弹簧、传动气缸、支持绝缘子等部件组成。
二．受电弓的作用
底架:底架由封闭的矩形空心钢管焊接而成。底架上装有以下部件:支撑下支架轴承座,土支架及下支架缓冲垫,运输挂钩,降弓后支撑弓头的支撑弹簧,升弓装置,连接杆,气,降弓机构,绝缘子,高压连接板,休息位置指示器,锁钩支撑座,气动设备。
下支架:下支架由无缝钢管焊接而成,其底板位于底架上。下支架上装有以下部件:装有升马装置钢绳驱动的凸轮,气动降弓机构驱动的杠杆,平行导杆减震器,上支架安装座。
上支架:上支架为无缝铝管的焊接结构,十字形钢缆连接结构使框架具有定的横向稳定性。上支架装有以下部件:弓头,连接杆,减振器,上升限位装置,受电头支撑轴。
连接杆:连接杆由一根用碳钢圆管制成的连接管和两个分别带有左旋及右施螺纹的轴承座和两套绝缘轴承组成。通过转动连接管,可调节和微调受电弓的几何形状。
弓头:弓头安装在一根位于上支架上的轴上,叶片弹簧用于悬承被固定在托架盆内的集电板。平行导向滑环确保碳滑板与接触网的平行工作。每个碳滑板的单个悬承可实现最大的接触特性,将磨损尽量减至最小。悬承架在水平和竖直力异常大时保护弓头的吐片弹簧,防止其毁坏。整体的平衡使得弓头能够在按触网上自由转动。
平行导杆:当受电弓进行开弓或降弓时,平行导杆可防止弓头失稳翻转。
开弓装置:受电弓通过驱动弹簧的作用升起并对接触网施加压力。开弓机构通过驱动钢缆和安装在下支架上的凸轮动作。
液压减震器:液压减振器通过上支架、下支架之间的减振器实现振荡衰减。它保证了碳滑板和按触网之间的良好接触。减振器适合的工作温度在-40至80摄氏度之间。 气动降弓机构:受电弓降弓是依靠固定在底架和下支架的杠杆之间气动降弓机构来完成,受电弓下降通过装在气压缸里的压缩弹簧实现,通过下支架上的触发臂上的话塞和活塞村起作用,如果气缸受到压缩空气的压力,则压缩弹黄会被活塞压缩,此时受电弓可开弓.
湖南高速铁路职业技术学院
金工实训
（ 2018 届）
题 目： 动车组牵引系统故障原因及改进方法
系 （部）： 机电系
专业班级： 车辆1501
姓
名：
肖文集
指导老师：
成果表现形式：
2016年 05 月 09 日
摘 要
根据动车组牵引系统的结构层次，将牵引系统划分为系统、分系统、装置、组件４种约定级别，建立牵引系 统及分系统的产品结构树，并对牵引系统各组成部分的功用进行简要介绍。基于动车组实际运用状况，以建立好 的产品结构树为分类依据，对牵引系统的故障信息进行整理、统计，绘制出高压电器分系统、牵引传动分系统和辅 助电源及机组分系统的主次图和因果图，得到不同装置及组件的故障比例、导致故障发生的主要因素和次要因素， 同时对故障原因进行分析，提出维护建议。
关键词 牵引系统；产品结构树；主次分析；因果分析
目录
第一章 绪论......................................................... 1
第二章 CRH型动车组的牵引传动系统的简介 ............................. 2
2.1 CRH3型动车组的牵引传动系统的简介........................... 2
2.2 CRH3型动车组的牵引传动系统的特点........................... 2
受电弓知识点总结
受电弓是电力机车和电力动车组的一种重要的输电装置，是将架空线路上的电能传送到列车上的装置。在电气化铁路系统中，受电弓起到了非常关键的作用。它不仅能够实现列车与电力线路之间的电能传输，还能够保证列车在高速行驶过程中和架空电缆之间的正确接触，确保电能的连续供应。在本篇文章中，我们将系统地介绍受电弓的工作原理、种类、维护和维修等相关知识点。
一、受电弓的工作原理
受电弓是一种能够贴合架空线路，连接列车与电力线路并传输电能的机械装置。它的主要工作原理是通过受电弓的机械结构和控制系统，将列车上的电动机或者牵引变流器与架空电缆之间建立起良好的电气和机械接触，从而实现电能的输送和传输。
受电弓的工作原理可以概括为以下几个关键环节：
1. 触网系统：受电弓首先要通过机械方式贴近架空电缆，确保电能的正常传输。触网系统通常具有弹簧、气动或者液压装置，能够确保受电弓在高速行驶过程中能够稳定地贴合架空电缆。
2. 电气接触：受电弓通过电气接触将列车上的电气设备与架空电缆连接起来，确保电能的传输通畅。
3. 控制系统：受电弓还需要通过控制系统实现对受电弓的升降和调整，保证列车在行驶过程中保持与架空电缆的适当接触。
以上三个环节共同构成了受电弓的基本工作原理，保证了列车在行驶过程中能够稳定地获得电能，并保持与架空电缆的正确接触。
二、受电弓的种类
根据不同的工作原理和使用场景，受电弓可以分为不同的种类，下面我们将着重介绍几种常见的受电弓种类。
1. 拉杆式受电弓：拉杆式受电弓是一种利用铰链机构伸缩的受电弓，通常适用于中低速列车。它的优点是结构简单，维护较为方便，但是对于高速列车来说拉杆式受电弓的伸缩行程受限，不适合高速运行。
2. 弹性梁式受电弓：弹性梁式受电弓是一种通过弹性梁结构伸缩的受电弓，通常适用于中高速列车。它的优点是能够适应高速列车的运行需要，但是相对于拉杆式受电弓结构更为复杂，维护难度较大。 3. 摇枕式受电弓：摇枕式受电弓是一种通过摇枕装置伸缩的受电弓，其特点是能够实现对受电弓的多方位调整，适用于高速列车。摇枕式受电弓的优点是能够确保列车在高速运行过程中与架空电缆保持良好接触，但是对于维护和调整要求较高。
