40个引脚按引脚功能大致可分为4个种类：电源、时钟、控制和I/O引脚。

⒈ 电源:

⑴ VCC - 芯片电源，接+5V；

⑵ VSS - 接地端；

注：用万用表测试单片机引脚电流一般为0v或者5v，这是标准的TTL电平，但有时候在单片机程序正在工作时候测试结果并不是这个值而是介于0v-5v之间，其实这之是万用表反映没这么快而已，在某一个瞬间单片机引脚电流还是保持在0v或者5v的。

⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，

⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲

① ALE功能：用来锁存P0口送出的低8位地址

② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线

80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

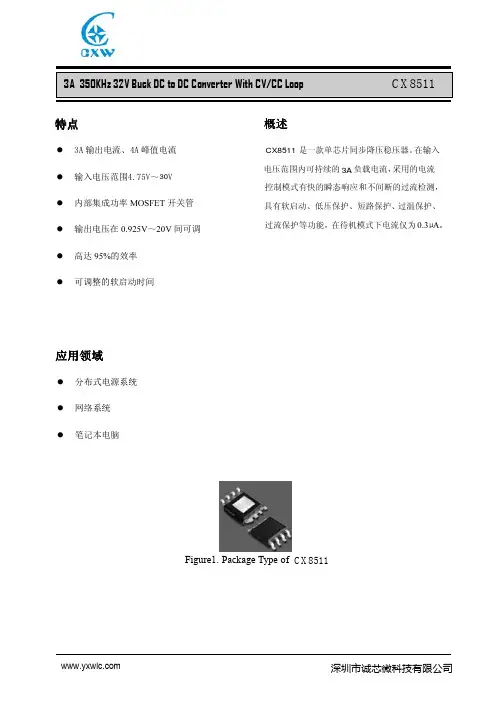

3A 350KHz 32V Buck DC to DC Converter With CV/CC Loop Figure1. Package Type of 深圳市诚芯微科技有限公司 特点特点 󰀁 3A输出电流、4A峰值电流 󰀁 输入电压范围4.75V～ V 󰀁 内部集成功率MOSFET开关管 󰀁 输出电压在0.925V～20V间可调 󰀁 高达95%的效率 󰀁 可调整的软启动时间 30 应用领域应用领域 󰀁 分布式电源系统 󰀁 网络系统 󰀁 笔记本电脑 概述CX8511是一款单芯片同步降压稳压器。在输入电压范围内可持续的3A负载电流，采用的电流控制模式有快的瞬态响应和不间断的过流检测，具有软启动、低压保护、短路保护、过温保护、过流保护等功能，在待机模式下电流仅为0.3μA。 2 Pin Configurations Figure2. Pin Configuration of (Top View) The Exposed PAD is 深圳市诚芯微科技有限公司 3A 350KHz 32V Buck DC to DC Converter With CV/CC Loop CX8511 Datasheet 管脚定义管脚定义 管脚 名称 描述 1 BS 上管驱动栅极输入端，在BS和SW之间连接一个0.01μF或更大的电容，充电升压后为上管（N沟道MOSFET）提供驱动。 2 IN 电源输入端。为IC和降压稳压器提供4.75V~30V的电源，在输入和地之间接一个合适大小的旁路电容，减少输入到IC的噪声。 3 SW 功率开关管输出端。这个开关节点为输出提供能量，将LC滤波器连接在SW和输出端。注意需要BS和SW之间的升压电容驱动开关管。 4 GND 地。 5 FB 反馈输入端。输出端经过电阻分压后提供给FB的输入，通过这个采样反馈来调节输出电压，反馈端的比较点为0.925V。 6 COMP 补偿端。在COMP和地之间的串联RC网络被用来补偿系统的闭环控制，一些情况下需要在COMP和地之间再加一个电容。 7 EN 使能输入端。稳压器的使能输入端，高电平使能，接100K的上拉电阻可自动启动。 8 SS 软启动控制输入端。SS到地之间的电容大小设置软启动的时间，当电容值为0.1μF时启动时间约为15mS，若不使用此功能，可将其悬空。 BS IN SW GND FB COMPEN SS GND 3 Figure3. Function Block Diagram of Figure4. Typical Application Circuit (VIN=4.75V~32V, VOUT=5V/3A) 深圳市诚芯微科技有限公司 3A 350KHz 32V Buck DC to DC Converter With CV/CC Loop CX8511 Datasheet 内部框图内部框图 典型应用电路 4 深圳市诚芯微科技有限公司 3A 350KHz 32V Buck DC to DC Converter With CV/CC Loop CX8511 Datasheet 典型工作条件典型工作条件 名称 符号 参数 输入电压 VIN 4.75V～ V 输出电压 VOUT 0.925V~20V 环境温度 T –40°C ～ +85°C 30 电气参数电气参数 VIN=12V, TA=25℃ （除非另有说明） 参数 符号 条件 最小值 典型值 最大值 单位 待机电流 VEN=0V 1 3 μA 静态电流 VEN=2.0V; VFB=1.0V 1.3 1.5 mA 反馈电压 VFB 4.75V≤VIN≤23V 0.900 0.925 0.950 V 误差放大器电压增益 AEA 400 V/V 误差放大器跨导 GEA ∆IC = ±10µA 820 μA/V 开关管漏电 VEN = 0V, VSW = 0V 10 μA 振荡频率 Fosc1 380 KHz 短路频率 Fosc2 VFB = 0V 110 KHz 最大占空比 DMAX VFB = 1.0V 90 % 最小导通时间 220 ns 使能端关闭电压 VEN Rising 1.1 1.5 2 V 使能端关闭电压迟滞 210 mV 使能开启电压 2.2 2.5 2.7 V 使能开启电压迟滞 210 mV 输入低压锁定 4.3 V 输入低压锁定迟滞 VIN Rising 210 mV 软启动电流 VSS = 0V 6 μA 软启动时间 CSS = 0.1µF 15 ms 热关断 160 ℃ 5 深圳市诚芯微科技有限公司 3A 350KHz 32V Buck DC to DC Converter With CV/CC Loop CX8511 Datasheet 极限参数极限参数 名称 符号 参数 输入电压 VIN -0.3V 开关节点电压 VSW 21V 充电电压 VBS VSW - 0.3～VSW +6V 其它管脚 -0.3V～6V 焊接温度 260°C 储存温度 –65°C ～ +150°C ～３０Ｖ 工作特性曲线工作特性曲线 00.10.20.30.40.54.75812151820Vin (V)Vin Current (μA) 待机电流的电压特性 6 深圳市诚芯微科技有限公司 3A 350KHz 32V Buck DC to DC Converter With CV/CC Loop CX8511 Datasheet0.910.9150.920.9250.930.9350.940.9450.95-40-30-20-100102030405060708090100110120温度（℃）Vfb （V） 基准的温度特性 空载时波形 3A负载时波形 7 深圳市诚芯微科技有限公司 3A 350KHz 32V Buck DC to DC Converter With CV/CC Loop CX8511 Datasheet 使能端开启时波形 使能端关闭时波形 注：1. 单位为英寸，括号内为毫米。 2. 散热片的尺寸（P1*P2）为：3.203mm~3.401mm × 2.314mm~2.512mm。 散热片接ＧＮＤ封装外形

平台硬件模块 BTB_CON_PIN FPGA_PIN

固定连接 共享连接 EP3C55

由拨码开关D_ALONE_CTRL_SW中8个开关决定，0选择固定连接，1选择共享连接，开关拨置于下为0拨置于上为1

LED1 OV_D5 由开关VLPO选择 U12

LED2 OV_D6 由开关VLPO选择 V12

LED3 OV_D7 由开关VLPO选择 V15

LED4 OV_D8 由开关VLPO选择 W13

LED5 OV_D9 由开关VLPO选择 W15

LED6 VSYNC 由开关VLPO选择 Y17

LED7 PCLK 由开关VLPO选择 R16

LED8 OV_RES 由开关VLPO选择 T17

F1 AB15

F2 AA16

F3 AB19

F4 W19

F5 U19

F6 AA22

F7 SMBUS_SDA W21

F8 SMBUS_SCL V21

F9 I2C_SCL U21

F10 I2C_SDA R18

DC_MOTORA V14

DC_MOTORA

SPEED U14

DC_MOTORB W17

KBDTAT SIO_C 由开关VLPO选择 T15

KBCLOCK SIO_D 由开关VLPO选择 R14

8xSEG LA AA20

8xSEG LB W20

8xSEG LC R21

8xSEG LD P21

8xSEG LE N21

8xSEG LF N20

8xSEG LG M21

8xSEG LH M19

8xSEG DS1 AB20

8xSEG DS2 Y21

平台硬件模块 BTB_CON_PIN FPGA_PIN

固定连接 共享连接 EP3C55

由拨码开关D_ALONE_CTRL_SW中8个开关决定，0选择固定连接，1选择共享连接，开关拨置于下为0拨置于上为1

80C51单片机引脚图及引脚功能介绍

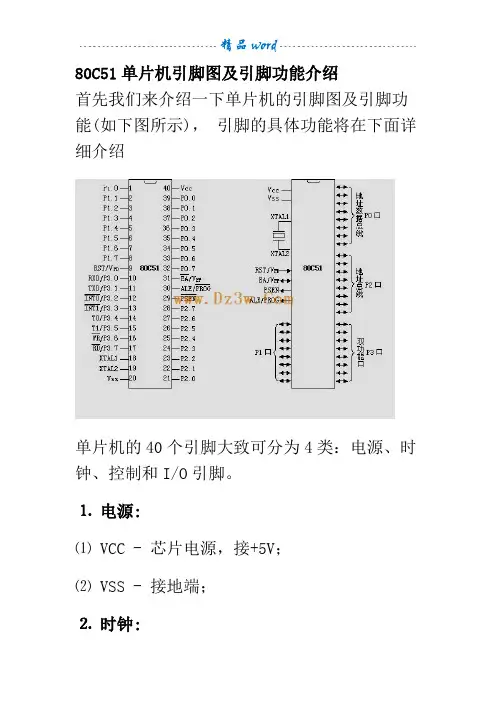

首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)， 引脚的具体功能将在下面详细介绍

单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈ 电源:

⑴ VCC - 芯片电源，接+5V；

⑵ VSS - 接地端；

⒉ 时钟:

XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，

⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲

① ALE功能：用来锁存P0口送出的低8位地址

② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线

80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。

1、 电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。

2、 振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，电容，连上就能了，按图1接上即可。

3、 复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。

4、 EA管脚：EA管脚接到正电源端。 至此，一个单片机就接好，通上电，单片机就开始工作了。
