USB 连接器引脚定义及封装尺寸

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps（即60MB/s），而USB3.0的最大传输带宽高达5.0Gbps（500MB/s）。

目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

USB接口针脚定义及详细说明（附图文说明）发布者：深圳广佳电子发布时间：2013-08-05 17:26:58 阅读：22690 次鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，广佳电子特将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB 接口分Mini-A、B和AB接口。

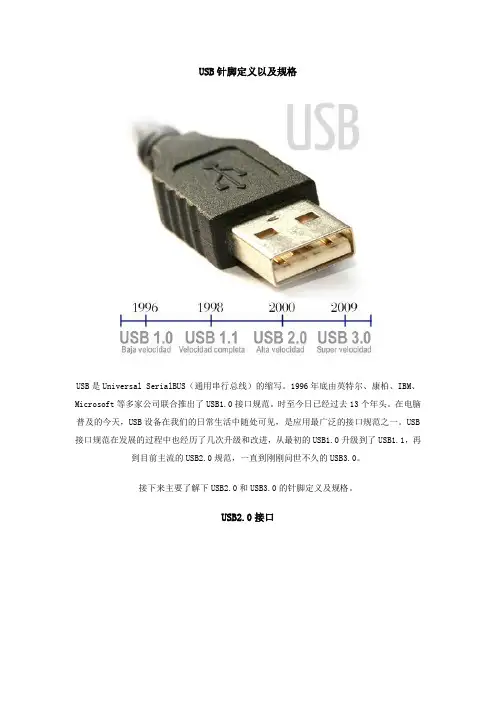

USB针脚定义以及规格USB是Universal SerialBUS（通用串行总线）的缩写。

1996年底由英特尔、康柏、IBM、Microsoft等多家公司联合推出了USB1.0接口规范。

时至今日已经过去13个年头。

在电脑普及的今天，USB设备在我们的日常生活中随处可见，是应用最广泛的接口规范之一。

USB 接口规范在发展的过程中也经历了几次升级和改进，从最初的USB1.0升级到了USB1.1，再到目前主流的USB2.0规范，一直到刚刚问世不久的USB3.0。

接下来主要了解下USB2.0和USB3.0的针脚定义及规格。

USB2.0接口USB2.0针脚定义：其中针脚1和针脚4负责供电，理论上提供能提供500mA的电流；针脚2和针脚3负责数据传输，USB2.0理想传输速率是4.8Gb/s（约480m/s）。

以上就是我们常见常用的几种USB2.0接口规格，而在后面的测试中笔者主要用到“类型A”和“Mini-B”2种接口设备。

USB3.0接口USB 3.0采用了9针脚设计，为了向下兼容USB2.0，其中四个针脚和USB 2.0的形状、针脚定义均完全相同（图中有误，信号线D+与D-颠倒了）。

另外5根是专门为USB 3.0的传输加速，称之为：Super Speed。

未来市场将会推出的几种USB3.0接口规格。

USB3.0是最新推出的接口规范，目前支持USB3.0的设备寥寥无几，对于普通用户朋友们而言现在还用不上。

为了更贴近目前用户的使用情况，本文只针对USB2.0设备进行供电测试。

测试原理及方法根据USB2.0的针脚定义，我们可以使用一条USB2.0延长线连接到一个无外接供电的USBHub，所有USB设备均连接到这个Hub上，截断延长线中的V+导线并在其中串入45mOhm 的无感电阻，用万用表测量电阻两端的压降，由欧姆定律I=U/R即可得出USB供电线路上的电流值。

笔者把USB延长线中的导线V+截断，串入分流电阻。

USB接口定义及封装及定义内含电脑接口定义第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0画PCB板的时候要知道USB的引脚排列，现整理如下，方便使用。

注：以下均为插座或插头的前视图，即将插座或插头面向自己。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的USB A型插座和插头USB A型插座引脚分布 USB A型插头引脚排列分布USB B型插座和插头USB B型插座引脚分布USB B型插头引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB mini-B 插座和插头USB mini-B型插座引脚分布 USBmini-B型插头引脚分布USB mini-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 ID 不用5 GND 黑Shell Shield关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座DIP直插USB A型插座SMT贴片USB B型插座DIP直插USB Mini-B型插座贴片USB实物图USB接口定义:USB引脚定义:miniUSB接口定义:miniUSB引脚定义:USB图标、LOGO:从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、U SB母口(A型插座)、USB公口(A型插头)常见USB接口辨别及针脚定义到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。

USB 接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A 型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号1234定义VBUSD-D+GND颜色识别Red （红色）White （白色）Green （绿色）Black （黑色）封装尺寸（单 PIN Receptacle ）：2、B 型 USB 插头（plug ）和 B 型 USB 插座（receptacle ）引脚顺序（左侧为 Plug ，右侧为 Receptacle ，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号12345封装尺寸（Receptacle）：定义VBUSD-D+IDGND颜色识别Red（红色）White（白色）Green（绿色）Not connected（未连接）Black（黑色）以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

标签：USB2.0USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 ID Not connected（未连接）5 GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

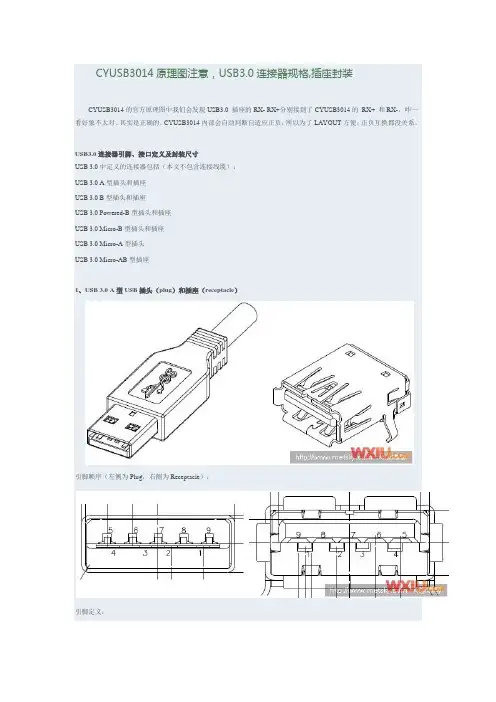

CYUSB3014原理图注意，USB3.0连接器规格,插座封装CYUSB3014的官方原理图中我们会发现USB3.0 插座的RX- RX+分别接到了CYUSB3014的RX+ 和RX-，咋一看好象不太对。

其实是正确的，CYUSB3014内部会自动判断自适应正负，所以为了LAYOUT方便，正负互换都没关系。

USB3.0连接器引脚、接口定义及封装尺寸USB 3.0中定义的连接器包括（本文不包含连接线缆）：USB 3.0 A型插头和插座USB 3.0 B型插头和插座USB 3.0 Powered-B型插头和插座USB 3.0 Micro-B型插头和插座USB 3.0 Micro-A型插头USB 3.0 Micro-AB型插座1、USB 3.0 A型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、USB 3.0 B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义：封装尺寸（单PIN Receptacle）：3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。

Micro USB插头和插座分为三种：USB 3.0 Micro-B型插头和插座USB 3.0 Micro-A型插头USB 3.0 Micro-AB型插座USB 3.0 Micro-B连接器引脚定义：USB 3.0 Micro-AB/-A连接器引脚定义如下：分享：。

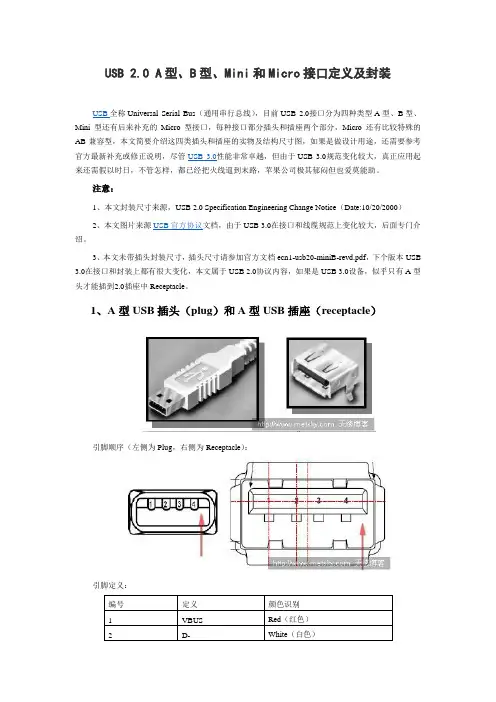

USB 2.0 A型、B型、Mini和Micro接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 ID Not connected（未连接）5 GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：?众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V500mA实际运用中存有正负0.2v的误差，也就是4.8-5.2V。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：?针脚???名称????说明????接线颜色?1????VCC+????5V电压????红色?2?????D-?????数据线负极??白色?3?????D+????数据线正极??绿色?4?????GND?????接地?????黑色?三、MiniUSB接口定义：?一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：??标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线：??????GND、Ground四、MiniUSB引脚定义：?针脚????名称??????说明???????????接线颜色?1?????VCC+??????5V电压????????????红色?2?????D-??????数据线负极?????????白色3?????D+??????数据线正极?????????绿色?4?????ID????permitsdistinctionof?Micro-A-andMicro-B-Plug???noneTypeA:connectedtoGround?TypeB:notconnected?5?????GND???????接地????????????黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

USB3.0连接器引脚、接口定义及封装尺寸上篇整理了USB 2.0A型、B型和Mini USB接口定义及封装，本文补充USB 3.0接口定义，USB 3.0采用的双总线结构，在速率上已经达到4.8Gbps，所以称为Super speed，在USB 3.0的LOGO上显示为SS，由于接口变化太大，再加上把USB 3.0协议集成到相关芯片组肯定也需要时间，所以USB 3.0的普及应该至少再需三年以上。

说明：本文插图及封装尺寸来源，USB 3.0-final.pdf （Date:November/12/2008），USB 3.0协议可在USB官方下载到。

USB 3.0中定义的连接器包括（本文不包含连接线缆）：•USB 3.0 A型插头和插座•USB 3.0 B型插头和插座•USB 3.0 Powered-B型插头和插座•USB 3.0 Micro-B型插头和插座•USB 3.0 Micro-A型插头•USB 3.0 Micro-AB型插座1、USB 3.0 A型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、USB 3.0 B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义：封装尺寸（单PIN Receptacle）：3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。

USB 3.0连接器引脚、接口定义及封装尺寸USB 3.0采用的双总线结构，在速率上已经达到4.8Gbps，所以称为Super speed，在USB 3.0的LOGO上显示为SS，由于接口变化太大，再加上把USB 3.0协议集成到相关芯片组肯定也需要时间，所以USB 3.0的普及应该至少再需三年以上。

说明：本文插图及封装尺寸来源，USB 3.0-final.pdf（Date:November/12/2008），USB 3.0协议可在USB官方下载到。

USB 3.0中定义的连接器包括（本文不包含连接线缆）：▪USB 3.0 A型插头和插座▪USB 3.0 B型插头和插座▪USB 3.0 Powered-B型插头和插座▪USB 3.0 Micro-B型插头和插座▪USB 3.0 Micro-A型插头▪USB 3.0 Micro-AB型插座1．USB 3.0 A型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、USB 3.0 B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义：封装尺寸（单PIN Receptacle）：3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。

USB针脚定义以及规格USB是Universal SerialBUS（通用串行总线）的缩写。

1996年底由英特尔、康柏、IBM、Microsoft等多家公司联合推出了USB1.0接口规范。

时至今日已经过去13个年头。

在电脑普及的今天，USB设备在我们的日常生活中随处可见，是应用最广泛的接口规范之一。

USB 接口规范在发展的过程中也经历了几次升级和改进，从最初的USB1.0升级到了USB1.1，再到目前主流的USB2.0规范，一直到刚刚问世不久的USB3.0。

接下来主要了解下USB2.0和USB3.0的针脚定义及规格。

USB2.0接口USB2.0针脚定义：其中针脚1和针脚4负责供电，理论上提供能提供500mA的电流；针脚2和针脚3负责数据传输，USB2.0理想传输速率是4.8Gb/s（约480m/s）。

以上就是我们常见常用的几种USB2.0接口规格，而在后面的测试中笔者主要用到“类型A”和“Mini-B”2种接口设备。

USB3.0接口USB 3.0采用了9针脚设计，为了向下兼容USB2.0，其中四个针脚和USB 2.0的形状、针脚定义均完全相同（图中有误，信号线D+与D-颠倒了）。

另外5根是专门为USB 3.0的传输加速，称之为：Super Speed。

未来市场将会推出的几种USB3.0接口规格。

USB3.0是最新推出的接口规范，目前支持USB3.0的设备寥寥无几，对于普通用户朋友们而言现在还用不上。

为了更贴近目前用户的使用情况，本文只针对USB2.0设备进行供电测试。

测试原理及方法根据USB2.0的针脚定义，我们可以使用一条USB2.0延长线连接到一个无外接供电的USBHub，所有USB设备均连接到这个Hub上，截断延长线中的V+导线并在其中串入45mOhm 的无感电阻，用万用表测量电阻两端的压降，由欧姆定律I=U/R即可得出USB供电线路上的电流值。

笔者把USB延长线中的导线V+截断，串入分流电阻。

USB数据线规格说明
一、USB数据线接口spec
手机端母座采用10pin mini USB连接器，型号为LINKTEK:USBXN-01015-TP0X（也可用其它厂商兼容产品），管脚排列如图1所示（内视）：
图1 10 pin mini USB 接口母座引脚图
注意：主板母座型号为：USBIN-01015-TP01-X1，规格书如下，请选用与之匹配的公头：
USBIN-01015-TP01-
X1.pdf
二、USB数据线接口定义：
引脚序号名称功能定义
1 悬空悬空
2 VCHG 充电电压
3 悬空悬空
4 USB_D－USB数据－
5 悬空悬空
6 USB_D＋USB数据＋
7 悬空悬空
8 悬空悬空
9 悬空悬空
10 GND 接地
三、线材要求：
1、PC端接口为标准Stand A接口。

2、USB接口规格尺寸请参考USB2.0协议标准中详细规定。

3、手机端接口为上述10 pin MINI USB接口公头，请选用相匹配的接口。

4、下载线两端分别为手机连接端口和PC端 USB端口,线长为1米,线径为3.8mm,线材为的标准网织
Page 1 of 2
屏蔽线,线外被及SR为75度阻燃PVC。

Page 2 of 2。

USB 接口定义及封装USB全称 Universal Serial Bus（通用串行总线），目前 USB 2.0接口分为四种类型 A 型、B 型、Mini 型还有后来补充的 Micro 型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的 AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管 USB 3.0性能非常卓越，但由于USB 3.0规变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

1、A型 USB插头（plug）和 A型 USB插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle）：引脚定义：编号1234 定义VBUSD-D+GND颜色识别Red（红色）White（白色）Green（绿色）Black（黑色）封装尺寸（单 PIN Receptacle）：2、B型 USB插头（plug）和 B型 USB插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与 A 型 USB引脚说明相同。

封装尺寸（单 PIN Receptacle）：3、Mini B型 USB插头（plug）和 Mini B型 USB插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle，注意宽边在上，USB 端口朝向自己）：引脚定义：编号12345封装尺寸（Receptacle）：定义VBUSD-D+IDGND颜色识别Red（红色）White（白色）Green（绿色）Not connected（未连接）Black（黑色）以上部分为 USB 2.0规容，下面的 Micro USB 实际上是在2006年才发布的补充规，由于该接口定义无法后向支持 USB 3.0协议，故仍然归于 USB 2.0协议包。

USB接口针脚定义及详细说明（附图文说明)鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传,供客户参阅，详情如下：一、USB接口定义：众所周知,USB接口金属触点为4根金属线,两根电源线和两根数据信号线,故信号是串行传输的.因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是:+5V 500mA 实际运用中存有正负0。

2v的误差，也就是4.8—5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的,具体针脚定义如下所示，特提醒切勿将正负极弄反了,否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：(正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：(负)－DATA—、USBD-、PD—、USBDT+黑色－地线: GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D—数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro—B—Plug noneType A:connected to GroundType B：not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini—USB接口分Mini—A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平,则是B接头插入，此时系统就做主模式（master mode）;如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB B型插座DIP直插USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
