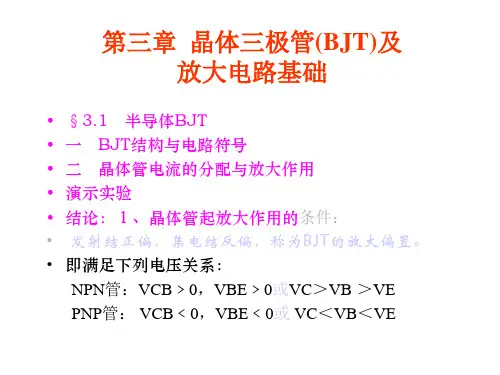

晶体三极管(BJT)及放大电路基础解读

第3章 晶体三极管及其放大电路

15第3章 晶体三极管及其放大电路 3.1 教学基本要求 教 学 基 本 要 求 主 要 知 识 点 熟练掌握 正确理解 一般了解 晶体管的结构及其工作原理 √ 电流分配与放大作用 √ 晶体管三极管

晶体管的工作状态、伏安特性及主要参数 √ 放大电路的组成原则及工作原理 √ 放大电路的主要技术指标、查阅电子器件相关数据资料 √ 图解法 √ 静态工作点估算法 √ 三极管放大电路的分析方法 微变等效电路法 √ 三种组态基本放大电路比较 √ 静态工作点的选择与稳定、基本电路设计 √ 耦合方式及直接耦合电路的特殊问题 √ 多极放大电路 分析计算方法 √ 频率响应的基本概念 √ 三极管放大电路基础

放大电路的频率响应 频率响应的分析计算方法 √

3.2 重点和难点

一、重点 1．正确理解三极管的结构、电流分配、伏安特性和“放大”的实质。 2．三极管放大电路的图解法、小信号模型和放大电路的小信号模型分析方法。 3．放大电路中静态工作点的稳定问题。 二、难点 1．正确理解NPN和PNP型三极管的组成及其工作原理。 2．三极管放大电路的小信号模型分析方法和工作点稳定问题。 3．基本放大电路的设计 3.3 知识要点

三极管的结构及类型 电流分配及电流放大作用 1．双极型三极管 共发射极特性、工作区域 主要参数 “放大”的概念 “放大”的概念及条件 三极管的内部条件 外部条件 放大电路的组成、各元器件的作用 2．共发射极放大电路 固定偏置共发射极放大电路的原理和工作波形 共发射极放大电路的三种工作状态与失真分析

分析方法与步骤 第3章 晶体三极管及其放大电路

16 静态分析

3．共发射极放大电路的图解法 动态分析

失真与最大不失真输出电压

三极管的小信号模型

4．小信号模型分析法 H参数的物理意义

共发射极放大电路的小信号模型分析方法

5．共发射极放大电路的工作点稳定问题

三极管bjt 工作原理

什么是三极管

三极管是一种半导体电子器件，也称为双极型晶体管或BJT，英文全称是 Bipolar

Junction Transistor，简称为BJT。它是由三层掺杂不同型号的半导体材料构成的，可以实现电流放大、开关控制等功能。

BJT的结构与原理

BJT由三个区域组成，分别是质子区、N型区和P型区，其中N型和P型区被质子区隔开。在BJT中，如果用B表示质子区、E表示N型发射区、C表示P型集电区，那么三极管就具有B-E、B-C两个二极管的特性。其中，B-E之间的二极管为发射极二极管，B-C之间的二极管为集电极二极管。

BJT的工作原理

BJT的工作有两种情况：放大和开关。在放大时，BJT中发射极注入电子，集电极吸收电子，使得中间区域发生电电子增强作用，从而实现电流放大。在开关时，通过控制发射极的电流，可以控制其是否导通，即实现电路的开关功能。

以放大为例，可以详细介绍BJT的工作原理：

（1）正向偏置

将N型区连接到正电压，P型区连接到负电压，则P型区中存在少量的自由电子，N型区中存在少量的空穴。此时发射极与基极连接，导致基极电流增加。当基极电流足够大时，使得电子从N型区向P型区注入，造成中间区域电子增多，从而实现电流放大。

（2）反向偏置

将N型区连接到负电压，P型区连接到正电压，则P型区中的少量电子会被它周围的电子俘获，形成空穴。与此同时，N区内的电子会移动向PN结，但由于PN结的势垒存在，电子需要消耗较大能量才能通过PN结。因此，BJT在反向偏置下处于截止状态，两端电流均为零。

总结

通过对BJT的结构和工作原理的详细介绍，可以看出，BJT是一种非常重要的电子器件，具有电流放大、开关控制等众多应用。在电路设计中，深入理解BJT的原理有助于准确、高效地实现设计需求。

1 第四章 BJT三极管及其放大管

一、判断题

双极型三极管由两个PN结构成，因此可以用两个二极管背靠背相连构成一个三

极管。（ ）

×

三极管工作在放大区时，若i

B为常数，则u

CE增大时，i

C几乎不变，故当三极管

工作在放大区时可视为一电流源。（ ）

√

对三极管电路进行直流分析时，可将三极管用H参数小信号模型替代。（ ）

×

三极管的C、E两个区所用半导体材料相同，因此，可将三极管的C、E两个电

极互换使用。（ ）

×

三极管的输出特性曲线随温度升高而上移，且间距随温度升高而减小。（ ）

×

三极管放大电路中的耦合电容在直流分析时可视为开路，交流分析时可视为短

路。（ ）

√

处于放大状态的晶体管，集电极电流是多子漂移运动形成的（ ）。

×

只有电路既放大电流又放大电压，才称其有放大作用；（ ）

×

根据电路放大原理可以说任何放大电路都有功率放大作用；（ ）

√

放大电路中输出的电流和电压都是由有源元件提供的；（ ）

√ 2

阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。( )

√

BJT三极管有三种连接组态，其中没有密勒效应的是共射放大电路。( )

×

FET三极管有三种连接组态，其中没有密勒效应的是共栅极放大电路。( )

√

BJT三极管有三种连接组态，其中没有密勒效应的是共基极放大电路。( )

√

BJT三极管有三种连接组态，比较三种组态密勒效应最强的是共发射放大电路。

（ ）

√

BJT放大电路的高频响应有三个频率参数，分别是

Tfff,,



ffffff

tT三者关系是,,（ ）

√

BJT放大电路的高频响应频率参数

Tfff,,

，满足

ff

T（ ）

√

放大电路的增益在低频区的数值比较中频区小的主要原因是耦合电容和旁路电

容的影响。（ ）

√

放大电路的增益在高频区的数值比较中频区小的主要原因是三极管的极间电容。

（ ）

√

3 BJT放大器的低频跨导g

m与共发射电流β的关系是

半导体三极管BJT

半导体三极管的有两种类型：NPN PNP。

半导体结构：发射极e（emtter） 基极b（base） 集电极c（collect）。

发射极与基极之间有一个发射结，基极与集电极之间有一个集电极

三极管符号：

发射区参杂溶度最高，基区最薄。

三极管的基本功能：电流的放大。

放大的条件:发射极结正偏，集电结反偏。也就是说发射结加上高电位，集电结加上低电位。

共发射极放大电路的基本特征：发射极接地，输入信号由基极输入，有集电极输出。

共集电极放大电路的基本特征：发射极接地，输入信号由基极输入，发射极输出。

共基极放大电路的基本特征：基极接地，输入信号由发射极输入，集电极输出。

三极管共基极时的放大原理式;
