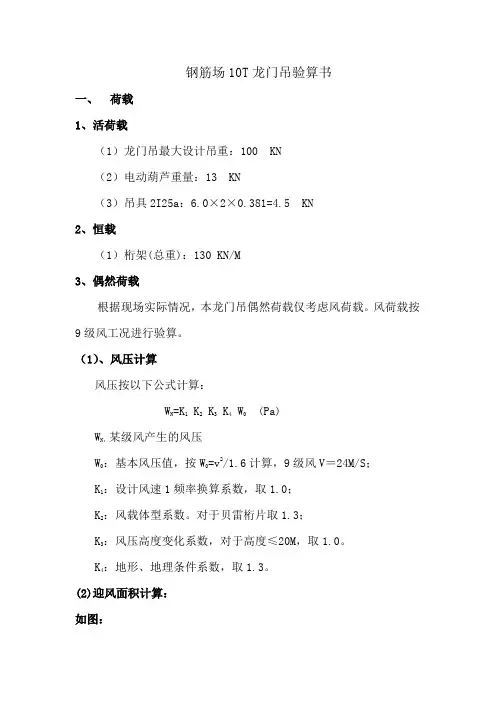

龙门吊轨道梁地基承载力验算书

钢筋场10T龙门吊验算书

一、 荷载

1、活荷载

（1）龙门吊最大设计吊重：100 KN

（2）电动葫芦重量：13 KN

（3）吊具2I25a：6.0×2×0.381=4.5 KN

2、恒载

（1）桁架(总重)：130 KN/M

3、偶然荷载

根据现场实际情况，本龙门吊偶然荷载仅考虑风荷载。风荷载按9级风工况进行验算。

（1）、风压计算

风压按以下公式计算：

WN=K1 K2 K3 K4 W0 (Pa)

WN：某级风产生的风压

W0：基本风压值，按W0=v2/1.6计算，9级风V＝24M/S；

K1：设计风速1频率换算系数，取1.0；

K2：风载体型系数。对于贝雷桁片取1.3；

K3：风压高度变化系数，对于高度≤20M，取1.0。

K4：地形、地理条件系数，取1.3。

(2)迎风面积计算：

如图：最大迎风面积S=62.1m2

(3)风力计算

计算公式 FN=WN.S

FN=1.0×1.3×1.0×1.3×242/1.6×62.1=37781N=37.8 KN

二、 龙门吊桁架强度、变形及稳定性验算

(一)、强度验算

龙门吊桁架强度验算按以下两种工况进行验算：

1. 验算工况1：

龙门吊在最大设计吊重情况下，吊点居于桁架中点时，桁架的最大跨中弯矩。

(1) 计算简图如下：

Mgmax=qL/8

P：为集中活荷载之和。

P＝100+13+4.5＝117.5 KN

Mqmax=PL/4=117.5×23/4=675.6 KN.M

ｑ：为龙门吊恒载之和沿龙门吊23M跨径上的均布线荷载，

桁架：130/23=5.6 KN/M

q=5.6 KN/M。

Mgmax=qL2/8=5.6×232/8=373.7 KN.M (2) 单片贝雷片跨中弯矩

荷载组合后跨中最大弯矩：活载取动力系数1.2。

Mzmax＝1.0Mgmax+1.2Mqmax=1184.4 KN.M

1

20t龙门吊基础设计

1、设计依据

1.1、《基础工程》；

1.2、龙门吊生产厂家提所供有关资料；

1.3、《建筑地基基础设计规范》（GB50007-2002）；

1.4、《边坡稳定性分析》

2、设计说明

根据现场情况看：场地现有场地下为坡积粉质粘土，地基的承载力为180KPa。龙门吊行走轨道基础采用原始地面夯实基础并铺设20cm粗石碾压。沿着钢轨的端头每隔1米距离就作枕木与厚5mm钢垫板，每个钢垫板焊4根长度为25cm的Φ16铆钉作为锚筋。

3、设计参数选定

3.1、设计荷载

根据龙门吊厂家提供资料显示，吊重20t，自重17t，土体容重按18.5KN/m3计。

（1）从安全角度出发，按g=10N/kg计算。

（2）17吨龙门吊自重：17吨，G4=17×1000×10=170KN；

（3）20吨龙门吊载重：20吨，G5=20×1000×10=200KN；

（4）最不利荷载考虑20吨龙门吊4个轮子承重，每个轮子的最大承重；

（5）G6=（170000+200000）/=92.5KN；

（6）吊重20t；考虑冲击系数1.2；

（7）天车重2.0t；考虑冲击系数1.2；

（8）轨枕折算为线荷载：q1=1.4KN/m；

（9）走道梁自重折算为线荷载：q2=2.37KN/m；

（10）P43钢轨自重折算为线荷载：q3=0.5 KN/m(计入压板)；

（11）其他施工荷载：q4=1.5 KN/m。

（12）钢板垫块面积：0.20×0.30=0.06平方米

（13）枕木接地面积：1.2 ×0.25=0.3平方米

（13）20吨龙门吊边轮间距：L1：7m

20t龙门吊基础设计

2 3.2、材料性能指标

地基

（1）根据探勘资料取地基承载力特征值：ƒα=180Kpa

（2）地基压缩模量：ES =5Mpa

4、地基验算

4.1基础形式的选择

考虑到地基对基础的弹性作用及方便施工，故基础采用原始土壤夯实后填20cm碎石碾压基础上铺设枕木。
