新汶地区地质特征
第一节 自然地理
新汶盆地是鲁西南一个小型的新生代陆相盆地，在大地构造上称为“新汶单断拗陷” ，形态上为一箕状的、不对称向斜盆地，基底为太古界的变质岩。盆地位于山东省新泰市境内，南界为刘杜、南流泉、马头庄、盘车沟一线以北，北界位于榆山、西西周水库一线南，西至碗窑头，东到东住佛，长约 30 千米，最宽处达 17.5 千米，面积为 400 平方千米。
盆地边缘为山区，海拔高度为 300-500 米，北高南低，东窄西宽，中部地势较低，小汶河横贯东西，磁（窑）—莱（芜）铁路由盆地中部通过，公路成网，四通八达，交通便利（图 1—1） 。 本区属北温带半干旱大陆型气候，四季分明，年平均气温 12.5℃，年平均降水 680mm，7—8月份为雨季。实习区工业发达，以煤炭工业为主，位于铁路以北，铁路以南以农业为主。

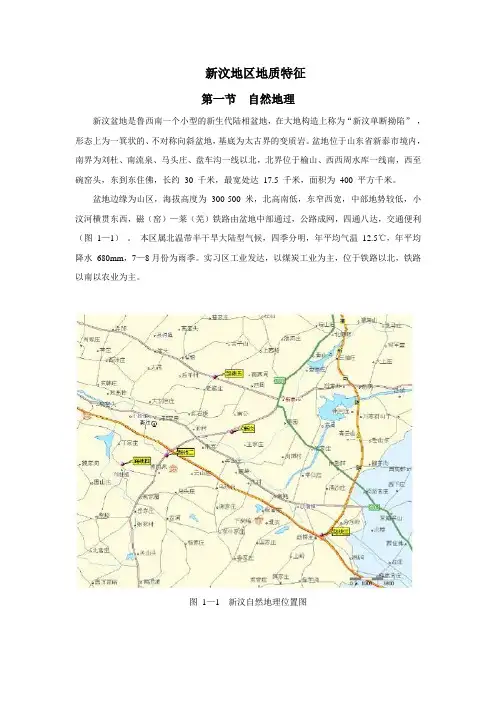

图 1—1 新汶自然地理位置图
第二节 区域地层特征
实习区主要位于新汶盆地。新汶盆地中部被近代沉积物充填，南北山区地层露头良好（图
2-1） ，尤以南区出露更为完整。区内地层走向北西 110°~125°，倾向北东，倾角 10°~26°，由南向北地层逐渐变新。发云山、马头崖及盘车沟以北的朝阳洞山一带为寒武系地层分布区，且发育较完全；山后村、寺山庄和颜庄一线以北至碗窑头、孙村和甄家庄一线以南平坦而开阔的范围为奥陶系分布区，本区缺失上奥陶统、志留系、泥盆系和下石炭统地层；区内磁莱铁路沿线及汶河、甄家庄以北地区为石炭系、二叠系分布区，分布局限，发育不全；中生界地层仅在东都附近有零星出露，主要发育在蒙阴地区中，上侏罗统蒙阴群的汶南组、分水岭组的标准剖面就在这里；下白垩统的青山组在常路以东也有广泛出露；第三系官庄组主要分布于骑路官壮、常路一带，在完庄一带出露也较好；第四系很薄，主要分布于盆地中央的低洼地区。
一、太古界（Ar）
太古界泰山群为本区最古老的地层，主要出露于南部蒙山凸起及北部新甫凸起之上，以片麻岩为主，夹有少许片岩、千枚岩等。据同位素年龄测定，泰山群形成于 25 亿年左右的太古代。岩石经受多次构造运动影响，已强烈褶皱变质，构成本区的基底。由于长期风化剥蚀，地势低矮平坦。初步认为，黑云母斜长片麻岩可能是泥砂质沉积经变质作用而成。其厚度可达万米以上。
板岩所特有的连续劈理。它发育在细粒的低级变质岩中，肉眼极难区别出劈理域或微劈石；在显微尺度上，劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层，宽约0.005毫米；微劈石由石英、长石等浅色矿物的集合组成，呈薄板状或透镜状，宽约1～0.01毫米或以下。板劈理使板岩具有良好的可劈性，将岩石劈成十分平整的薄板。
二、劈理折射：
强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交，强硬层中为间隔劈理，与层理交角较大；软弱层中为连续劈理，与层理交角较小。
三、矩形石香肠：
白云岩中的硅质条带拉断形成矩形石香肠，反映硅质能干层（强硬层）与白云岩软弱层之间的高粘性差。（石香肠构造，各位可还记得～）不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。软弱岩层被压向两侧塑性流动，夹在其中强硬岩层不易塑性变形而被拉断，构成平面上呈平行排列的长条状块段，即石香肠。在被拉断的强硬岩层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。
四、透镜状石香肠：
灰岩中相对强硬的白云岩形成的透镜状石香肠构造。香肠体的两端有分泌的方解石充填，示压溶作用的存在。
五、挠曲：
在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲。
六、膝状褶皱：
以早期板劈理为变形面发生褶皱，由左到右褶皱形式发生变化，既由膝状-箱状-圆弧状渐变过渡。
七、膝折：
由一系列互相平行的膝折带组成的尖棱褶皱，称为膝折褶皱；两翼平直，转折端尖棱。
八、平缓褶皱：
平缓褶皱是指翼间角小于180°、大于120°的褶皱。
九、开阔褶皱：
翼间角为120°～70°的褶皱。
十、 W型对称褶皱：
为石英岩中的W型对称褶皱。中部褶皱较紧闭，向两侧逐渐开阔，褶皱转折端加厚，翼部减薄。
十二、不对称Ｎ型褶皱：
.
Word 资料 松岭峪地区构造地质学课程设计
第一章 引言
1.1 目的与要求
1.通过对松岭峪地质图的综合读图分析，了解松岭峪地区的地质概况包括地貌起伏、构造类型、构造地层、形成时期等。初步掌握褶皱、断裂、岩浆岩体、不整合接触关系的综合分析方法。
2.通过课程设计，掌握分析地质图的方法，能够分析出地质图内各种繁杂的构造形态的类型和特征，研究其时空分布规律和相互关系，进而阐述地质构造发展简史。
3. 发挥我们的空间想象能力和知识灵活运用的能力，对地质图进行细致的分析，使我们加深对课本所学知识的了解，培养地质兴趣和思考方式。
4.加强了对地质图上岩层产状要素的理解和应用
5.学会地质学上基本的绘图技能，例如构造纲要图、地质剖面图等构造图件的编制，进一步明确各种图件的图式规格。
6.学会地质构造报告的编写方法，提高我们对知识的掌握和总结能力。
7.通过课程设计的过程，复习构造地质学的基本知识，掌握构造地质学的基本思维方法。
1.2 图幅名称，比例尺，图区地形地貌特征
1.图幅名称：松岭峪地质图
2.比例尺：1:100000（小比例尺图件）
3.地形地貌特征：该图中没有地形等高线，但是图上在云岭山、红石崖、彩云岭、松岭等多个特征的地物处标注有海拔控制点，其中海拔最高处为南西方
.
Word 资料 向的云岭山山顶，海拔为1320，海拔最低处应为南东的河流下游，海拔为600m左右，估算该地区平均海拔大概为800-1000m。另外还有一条北西-南东向的河流贯穿图的西北角至东南角，其他河流也大致成这样的方向分布在该地区。根据这些海拔控制点和河流可以大致判断出该地区地势总体表现为：西高东低，北西—南东向的山岭与谷地呈相间分布，香溪所处地段地势最低，向两侧逐渐升高。
1.3 作业完成情况
1.松岭峪地质图（涂色）（1：100000）
2.松岭峪地区构造纲要图（1：100000）
3.松岭峪地区地质剖面图两幅（1:100000）
第三次作业
2015 构造地质学
蔡
2013
2015.04.08 作业三 读褶皱地区地质图并绘制剖面图
1.分析暮云岭地质图中的褶皱形态、组合型式和形成时代；
根据暮云岭地质图可以知道该地区新老岩层分布呈现出中间老两边新的特点，所以暮云岭地质区域内的褶皱是背斜。由课本可知识别两翼产状的方法有两种，一是从地质图上标绘的底层产状符号直接去认识和分析，二是根据同一岩层在褶皱两翼露头宽度的差异来区分。但是本题中地标起伏变化频繁，不适宜用第二种方法，根据第一种方法可知两翼的产状是：北西翼的产状为NW31555－60，南东翼为SE13525－50；那么可知南东翼较缓而北西翼较陡，因此轴面向北西方向倾斜，倾角大约为50，这是因为两翼的产状不等，此时轴面的倾向大致与倾角较小的一翼的倾斜方向一致，轴面倾角一般略大于缓翼倾角。枢纽向NE、SW两端倾伏，这是根据两翼的地层符号得知岩层走向并不是平行的，而是相交的，所以枢纽是倾伏的，由于两翼同一岩层界线会在枢纽倾伏处交会成V形，并且V字尖端指向枢纽的倾伏方向。通过褶皱各层界线转折端点的连线，即为轴迹。由于两翼的岩层走向转折端比较圆滑，翼间角约为80，为开阔褶皱，为转折端圆滑的斜歪背斜，则转折端为斜歪倾伏褶皱。背斜形成于晚泥盆纪后，早侏罗世前。
2、描述青岩顶向斜或幕云岭背斜。
暮云岭背斜位于图区中西部暮云岭一带，呈NE－SW向延伸；核部由下石炭统组成，露头宽约500米，长约2500米，平面呈不规则的长椭圆状，长宽比约为5，为短轴背斜。两翼由中、上石炭统及二叠纪地层组成，两翼产状是：北西翼是NW31555－60，南东翼为SE13525－40；南东翼缓北西翼陡，因此轴面向北西倾，倾角50，转折端比较圆滑，翼间角约80，为开阔褶皱。枢纽向NE、SW两端倾伏，中部隆起，背斜为转折端圆滑的斜歪背斜，为斜歪倾伏褶皱。背斜的北西和南东两翼与相邻的向斜相连。背斜形成于晚泥盆纪后，早侏罗世前。
