〖欧姆定律〗基础知识复习与训练
姓名： 家长签字：
一、基础知识复习
1. 欧姆定律：导体中的 与导体两端的 ，与导体的 。用公
式表示为
2. 对欧姆定律的理解要注意条件和结论。在 ，导体中的电流与导体
两端的电压成正比；在导体两端电压不变的情况下，
3. 对欧姆定律变形公式R=U/I的理解: 我们可以根据 法测电阻，但导体的电阻是导
体本身的一种性质，它取决于导体的 ，另外还与温度有关，
与电压和电流
4. 在探究电流与电压的关系时，滑动变阻器的作用是 ；在探究
电流与电阻的关系时，滑动变阻器的作用是
5. 伏安法测电阻的原理是 ，滑动变阻器的主要作用是 ，
用伏安法也可以测量小灯泡的灯丝电阻，但求小灯泡灯丝电阻的平均值没有意义，这是因
为
6. 用伏安法测电阻时，为了减小实验误差，电压表和电流表都要选择适当的量程，一般根据
来选择电压表的量程，根据电路中的 来选择电流表的量程
7. 串联电路电流的规律是 ，电压的规律是 ，电
阻的规律是 ；并联电路电流的规律是 ，电压的规律
是 ，电阻的规律是 （表达式）
8. 串联导体的等效电阻 任何一个串联导体的电阻，因为将导体串联相当
于 ；并联导体的等效电阻 任何一个串联导体的电阻，因为
将导体并联相当于
9. 串联分压与 成正比，表达式为 ；并联分流与电阻 ，表达
式为
10. 将n个阻值均为R的电阻串联的等效电阻为 ，将n个阻值均为R的电阻串联的
等效电阻为
11. R1与R2并联的等效电阻为 ，如果R1不变，R2减小，等效电阻会
12. 测电阻的方法很多，最基本的是伏安法，另外还有伏阻法，安阻法等，画出这几种方法
的电路图（各画一种即可），在图中标注各表所测的物理量，并写出电阻的表达式。

二、基础习题训练
1．在家庭电路中，多增加一个工作的用电器，电路中的总电阻就会（ ）
A．变大 B．变小 C．不变 D．无法判断
2．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。
过一段时间后发现电压表示数变为0，电流表示数增大。经查除
小灯泡外其余器材连接良好，造成这种情况的原因可能是（ ）
A．L1断路 B．L2短路 C．L1短路 D．灯均断路
3．如图所示的电路中，电源电压恒定不变。当开关K闭合时( )
A．电压表示数变小，电流表示数变小，灯变暗

V
L1
L2

S
A
A
S1 R
0

S2 R
x

B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
4．某天燃气泄漏检测仪器的电路如图甲所示，其中R为气敏电阻，其阻值与天然气浓度β
的变化关系如图乙所示，已知R0为定值电阻，电源电压
恒定不变，用此仪器检测天然气是否泄漏，则下列判断正
确的是（ ）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度减小时，电流表示数变大
C．天然气浓度增大时，电路的总电阻变大
D．天然气浓度变化时，两表示数的比值不变
5．如图所示，几位同学所用的电源电压稳定，在只有电流表或电压表时，利用一个已知阻
值的电阻R0设计了四个测量未知电阻Rx的电路，其中不可行的是（ ）

6.一导体两端电压为3V，通过的电流为0.3A，则此导体的电阻为 Ω；当该导体两端电
压为6V时，通过导体的电流为 A；当该导体两端电压为0时，导体的电阻为 Ω。
7．小娟在修理电子玩具时，需要一个12Ω的电阻，但她手边只有阻 值为2Ω、10Ω、20Ω、
30Ω的电阻各一个，她可以选择其中的_____Ω和_____Ω两个电阻_____联来获得阻值为
12Ω的电阻。
8．如右图所示，通过灯泡L1、L2中的电流分别为0.2A和0.3A，电源
电压保持不变， L1的电阻为15Ω，则干路电流为 A，电源电压是
V, L2的电阻为 Ω。
9．小明想测某未知电阻Rx的阻值，设计了如图所示电路（R0为已知阻
值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，
并写出Rx的表达式。
实验步骤：
A．按照设计的电路图连接电路；
B．断开S2、闭合S1记录电流表示数为I1；
C．_________________________________。
表达式为：Rx =____________________。
（注：用已知和测量的物理量的符号表示）
10．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。当开关S闭合，滑片
P移至a端时，电流表的示数为1.0A，灯L刚好正常发光；当开关S断开，滑片P移至b端时。求：
（1）电源电压
（2）当开关S断开，滑片P移至b端时，灯L消耗的电功率

A B C D

合集下载

欧姆定律最简单零基础计算练习15题 含答案

欧姆定律最简单零基础计算练习15题 含答案

试卷主标题姓名：__________ 班级：__________考号：__________一、计算题（共5题）1、如图所示，R1=15Ω，开关闭合后电流表的示数是0.2A，电压表的示数是6V，求：（1）R2的电阻值；（2）R1的两端的电压U1；（3）电源电压．2、如图所示，电源电压U=3V，已知L1的电阻分别为R1=10Ω，电流表A的数为0.2A，求:（1）L1两端的电压U1（2）电压表的示数（3）L2的电阻R23、如图所示，电源电压为12V，开关闭合后两灯均发光，电流表A2的示数为2A，通过L1的电流为3A。

求：的示数是多少？(1)A1两端的电压（即V的示数）是多少？(2)电灯L14、如图所示电路，电源电压为6V且保持不变，R的阻值为10Ω．开关S闭合时，电压表示1数为4V．求：的电流；（1）通过R1（2）电阻R的阻值．25、如图10所示，电源电压为6V。

闭合开关S，电压表V1示数为4V，电流表示数为0.4A．求：(1）电压表V2的示数；(2 )R1、R2的阻值．============参考答案============一、计算题1、（1）30Ω；（2）3V；（3）9V．【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）根据欧姆定律求出电阻R1两端的电压；（2）根据欧姆定律求出电阻R2的阻值；（3）根据串联电路的电压特点求出电源电压．【详解】由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流．(1)由I＝可得电阻R2的阻值:R2＝＝30Ω；（2）电阻R1两端的电压： U1＝IR1＝0.2A×15Ω＝3V；(3)因串联电路中总电压等于各分电压之和，所以，电源的电压： U＝U1+U2＝3V+6V＝9V.2、 2V 1V 5Ω【详解】由电路图可知,灯泡L1与L2串联,电压表测L2两端的电压，电流表测电路中的电流．(1) L1两端的电压U1＝IR1＝0.2A10Ω＝2V;(2) L1与L2串联, 电源电压U＝3V, 因串联电路中总电压等于各分电压之和，所以L2的电压U2＝U U＝3V2V＝1V, 即电压表的示数为1V；（3）由I＝可得L2的电阻R2＝＝5Ω.3、 (1) 5A；(2) 12V 【解析】(1)由电路图可知，两灯并联，A1测干路中的电流，A2测L2支路电流，A2的示数为2A，所以通过L2的电流为2A，由并联电路的电流特点可得，A1的示数：I=I1+I2=3A+2A=5A(2)图中电压表测L1两端电压，由并联电路的电压特点可得，L1两端的电压U1=U=12V答：(1)A1的示数是5A；(2)电灯L1两端的电压是12V。

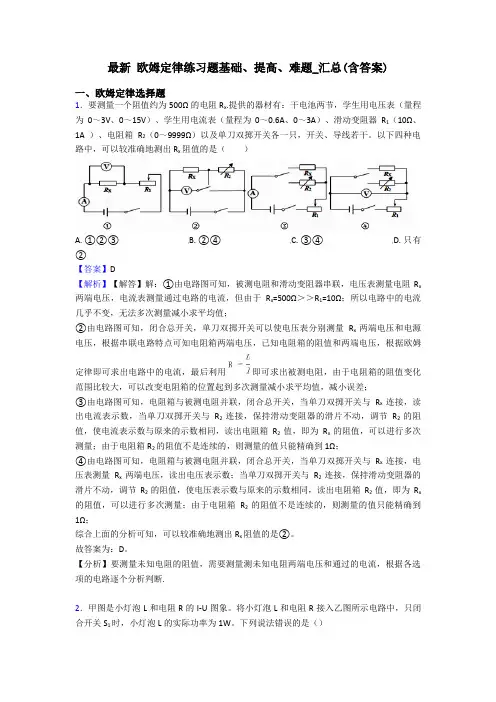

最新 欧姆定律练习题基础、提高、难题_汇总(含答案)
