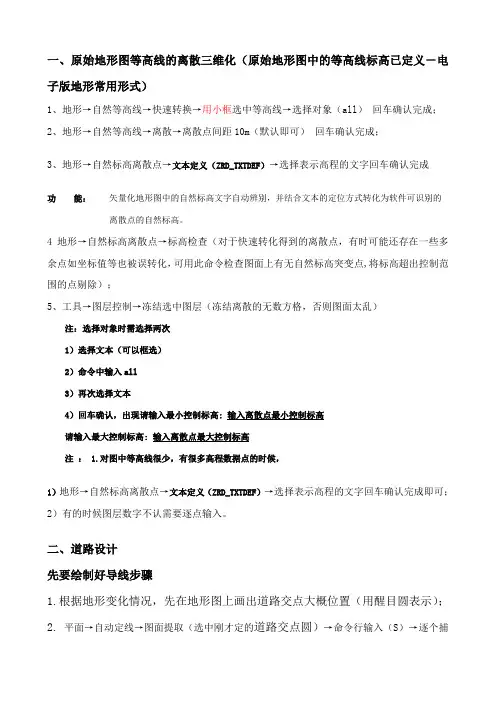

一、原始地形图等高线的离散三维化（原始地形图中的等高线标高已定义－电子版地形常用形式）1、地形→自然等高线→快速转换→用小框选中等高线→选择对象（all）回车确认完成；2、地形→自然等高线→离散→离散点间距10m（默认即可）回车确认完成；3、地形→自然标高离散点→文本定义（ZRD_TXTDEF）→选择表示高程的文字回车确认完成功能：矢量化地形图中的自然标高文字自动辨别，并结合文本的定位方式转化为软件可识别的离散点的自然标高。

4地形→自然标高离散点→标高检查（对于快速转化得到的离散点，有时可能还存在一些多余点如坐标值等也被误转化，可用此命令检查图面上有无自然标高突变点,将标高超出控制范围的点剔除）；5、工具→图层控制→冻结选中图层（冻结离散的无数方格，否则图面太乱）注：选择对象时需选择两次1）选择文本（可以框选）2）命令中输入all3）再次选择文本4）回车确认，出现请输入最小控制标高: 输入离散点最小控制标高请输入最大控制标高: 输入离散点最大控制标高注： 1.对图中等高线很少，有很多高程数据点的时候，1）地形→自然标高离散点→文本定义（ZRD_TXTDEF）→选择表示高程的文字回车确认完成即可；2）有的时候图层数字不认需要逐点输入。

二、道路设计先要绘制好导线步骤1.根据地形变化情况，先在地形图上画出道路交点大概位置（用醒目圆表示）；2.平面→自动定线→图面提取（选中刚才定的道路交点圆）→命令行输入（S）→逐个捕捉道路交点圆→保存文件→绘制得到的线为导线（一）平面设计（导线法线形设计）注：先要绘制好导线1、平面→导线法线性设计；注：可以先进行动态设计，拖动；然后输入具体参数。

2、平面→桩号→定义桩号（选择定义好的中心线或选择好中线，输入ALL）注意：只能在程序可以识别的中心线上才能定义桩号。

3、平面→桩号→自动标注桩号；4、平面→平面线性检查→从图面提取→检查→查看出现TXT文本；5、平面→线转道路；（主要针对城市道路板块类型，公路只要给出边线即可）6、平面→桩号→定义主桩号→；7、平面→超高加宽设计→横断面设计→选择标准横断面类型→保存→退出横断面界面→单弯道设置→保存→计算→退出；8、有桥涵情况：编辑→辅助设施→道路桥涵；9、交叉口处理：平面→道路绘制→选择交叉处理；10、标注→路宽自动标注（交互标注等）；11、工具→图层控制→所有层打开→平面→自动裁图（模型）→生成裁图列表；（二）纵断面设计1、纵断→地形图提取自然标高→保存（假如出现离散点少于3个则重新离散等高线），或者是离散网格已关闭的话打开所有冻结层即可；2. 纵断→2、纵断→定义拉坡参考点（保存文件）；3、桥涵构造物，地质情况：纵断→纵断综合数据定义（可以图面提取或者直接增加）→右侧输入位置点击鼠标右键增加桩号与内容，桥涵可以图面处理；4、纵断→道路纵断设计→有四种拉坡方式→先绘制草图（在草图上动态拉坡）→请选择自然标高文件→对话框中点击自然标高文件→浏览找到地面文件打开；在出来的对话图选上：图面点取变坡点和草图显示标高栏。

使用EICAD进行路线设计的流程EICAD的综合版既可做路线，也可做立交，而路线版就只能做路线，所以使用EICAD的设计流程分为路线的设计流程和立交设计流程。

和DICAD一样，无论是做路线设计，还是做立交设计，第一步都是先建立CAD的工作目录。

建立的过程如下：首先，在硬盘的一个分区上新建一个文件夹，如在D盘根目录下创建一个项目目录，在D盘根目录上单击右键,选新建-->文件夹，如下所示：然后将文件夹的名称改为项目名称。

工作目录建立好以后，我们打开CAD加载EICAD程序，加载成功后运行项目数据环境，在“项目信息”栏里面选择“新建项目”根据对话框要求进行项目设置。

项目建好后，我们用同样的方法，在项目数据环境里面选择“创建道路”，根据对话框要求进行道路设置。

注意：一个项目下面可以创建多条道路，这个功能主要是考虑到互通设计的需要。

项目建立好以后，我们就可以根据要求，按平纵横的顺序进行路线设计或立交设计。

下面先看用EICAD进行路线设计的步骤。

使用EICAD做路线设计时，我们按平面设计、纵断面设计、横断面设计的顺序来进行设计。

平面设计：平面设计命令可从命令菜单中选取，也可从命令行中输入，还可以直接单击快捷命令菜单项，我们在此用最后者。

平面设计工具条如下：下面是用EICAD进行路线的平面设计的步骤：1. 布设导线用”导线设计”命令，布设导线，或由已存在的导线文件生成导线线位，快捷菜单及命令对话框如下图所示：在命令对话框中选取或选取按钮打开已有的导线文件（*.dx/jd）,再选，最后选即可完成导线的布设。

2.平曲线设计按实际情况及需要，分别选用“三单元平曲线设计”、“五单元平曲线设计”、“七单元平曲线设计”、“三单元回头曲线设计”、“五单元回头曲线设计”命令，设置合适的参数，完成平曲线的设计。

“三单元平曲线设计”命令快捷菜单、命令对话框及参数如下图所示：通过按钮动态拖动或直接在编辑框中输入，取得合适的参数后，按即可。
