曲轴飞轮组[1].

姓名：_____________ 学号：___________ 班级：_____________________
实训
项目

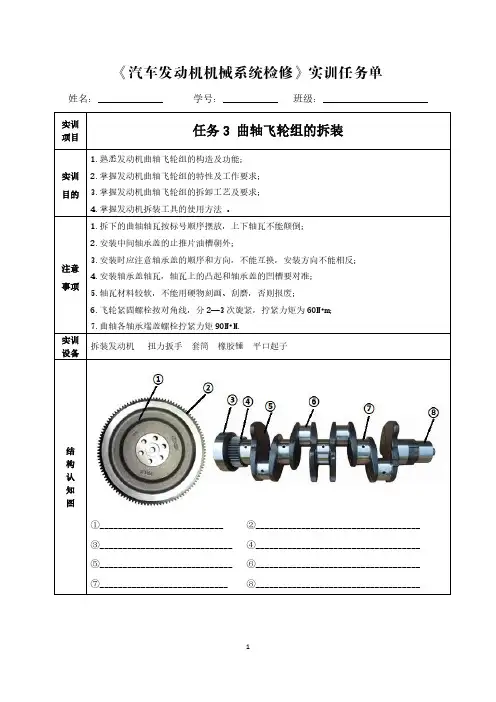

任务3 曲轴飞轮组的拆装
实训目的1.熟悉发动机曲轴飞轮组的构造及功能；
2.掌握发动机曲轴飞轮组的特性及工作要求；
3.掌握发动机曲轴飞轮组的拆卸工艺及要求；
4.掌握发动机拆装工具的使用方法。

注意事项1.拆下的曲轴轴瓦按标号顺序摆放，上下轴瓦不能颠倒；
2.安装中间轴承盖的止推片油槽朝外；
3.安装时应注意轴承盖的顺序和方向，不能互换，安装方向不能相反；
4.安装轴承盖轴瓦，轴瓦上的凸起和轴承盖的凹槽要对准；
5.轴瓦材料较软，不能用硬物刻画、刮磨，否则报废；
6.飞轮紧固螺栓按对角线，分2—3次旋紧，拧紧力矩为60N•m；
7.曲轴各轴承端盖螺栓拧紧力矩90N•M.
实训
设备
拆装发动机扭力扳手套筒橡胶锤平口起子
结
构
认
知
图
①___________________________ ②____________________________________
③_____________________________ ④____________________________________
⑤_____________________________ ⑥____________________________________
⑦____________________________ ⑧____________________________________
时间：2024年4月15日评分：。

弯 曲 变 形 的 冷 压 校 正
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴轴向间隙的检测）
七、曲轴轴向 间隙的检测： 检查时，按规 定力矩拧紧全 部轴承盖螺栓， 用撬杆将曲轴 抵到一端，然 后用百分表测 量曲轴与止推 轴承之间的间 隙。
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴轴向间隙的检测表）
第二缸 排气 进气 压缩 作功 第二缸 压缩 作功 排气 进气
第二章(7) 曲轴飞轮组的构造与维修
（二）构造：
•
曲轴包括前端轴、主轴颈、连杆轴颈、曲柄、平衡重、 后端轴等，一个连杆轴颈和它两端的曲柄及主轴颈构成一个曲拐。 曲轴轴颈 连杆轴颈 前端轴 后端轴 平衡重
曲柄 曲拐 曲轴的曲拐数目等于气缸数(直列式发动机)； V型发动机曲轴的曲拐数等于气缸数的一半。
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴的磨损的测量）
⒈清洁曲轴轴颈，校正千分尺； ⒉分别在轴颈油孔两侧平行和垂直于曲柄方向上测量轴 颈的直径。测量时，左手拿住千分尺的隔热板，右手先 转动活动套管，待砧座将要接近工件时，改用棘轮转动， 直到棘轮发出“咔、咔”响声为止，后锁止卡尺，轻轻 拿出，并记入检测表中。
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴动平衡1）
动平衡组合编号
曲轴上 的编号
点击观看视频
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴动平衡的要求）
动平衡的不平衡量要求
机型 YC6112 YC6108ZLQB YC6105、 YC6108 EQ6100 YC4110 YC4108
曲柄连杆机构（曲轴的折断）
曲轴的裂纹多发生在曲柄臂和轴颈之间的过渡圆角R处 及油孔处。过渡圆角R处是横向裂纹，严重时将造成曲 轴断裂；油孔处是纵向裂纹，沿斜置油孔的锐边轴向发 展。

Ｋｅ ｗ ｒｓｃａｋａ ｄｃｎ ｅｔ ｇｒｄｂｌｎ ｅｍ ｃ ａｉ ｄｅｅ ｅ ｇ ｅ ｙ ｏ ｄ ：ｒｎ ｎ ｏｎ ｃ ｎ ｏ ；ａａｃ ｅｈ ｎｓ ｉ ｌ ｎ ｎ ｉ ｍ； ｓ ｉ
小 型农 用柴 油机是农村最 为普通和 常见的农用 机械 ， 而
曲 柄 连 杆 机 构 是 柴 油 机 实 现 工 作 循 环 、完 成 从 热 能 到机 械 能
第 ３ ８卷 第 １ １期 ・ 术 拳
ＶｏＩ ． ３８ Ｎｏ． １１
湖
南
农
机
２０１１ 年 １１ 月
ＮＯＶ． １ ２０ １
ＨＵＮＡＮ ＡＧＲＩ ＵＬｒ Ｃ ．ＵＲＡＬ ＡＣＨＩ Ｖ Ｍ ＮＥ
小型柴油机 曲柄连杆机构中曲轴飞轮组
白晓 波
（ 吉林 省通 榆县 开通 镇农业 机 械推 广 中心站 ， 吉林 通榆 １７ ０ ） ３２０
ＡＩ Ｘｉ ｏ ｂ ａ － ｏ
（ ａｔ ｇ ｇｉｕ ｕａ Ｍａｈｎｒ ｒｍ ｔ ｎ Ｃ ｎｅ ｔ ｉｎＴ ｎｙ ｉｎ １ ７ ０ ，ｈｎ ） Ｋ ｉ ｎ Ａ ｒ ｌ ｒｌ ｃ ｉｅｙＰｏ ｏｉ ｅｔｒＳａ ，ｏｇｕ Ｊｉ ３ ２ ０ Ｃ ｉ ｏ ｃｔ ｏ ｔ ｏ ｌ ａ
Ａｂ ｔ ａ ｔ Ｓ ｌ ｄ ｅ ｅ ｎ ｉ ｅ ｗｉ ｅ ｉ ｌ ｅ ｔ ｒ ｓ ｉ ｈ ｕ ａ ｇｉ ｕ ｔ ｒｌ ｏ ｅ ａ ｉｎ ｎ ｔ ｅ ｉ ｃ ｅ ｓｎ ｌ ｒ ｍｉ ｅ ｔ ｓｒ ｃ ： ｍａｌ ｉ ｓ ｌｅ ｇｎ ｔ ｆ ｘ ｂｅ ｆ ａｕ ｅ ， ｔ ｅ ｒ ｒ ｌ ａ ｒ ｌ ａ ｐ ｒｔ ｓ ｉ ｈ ｎ ｒ ａ ｉ ｇ ｙ ｐ ｏ ｎ ｎ ｈｌ ｎ ｃ ｕ ｏ ｒ ｌ ｏ ｈ ｍａｌｆ ｒ ｒ ｏ ｍａ ｅ ｄ ｅ ｅ ｎ ｉ ｅ ａ ｅ ａ ｆ ｌ ｋ ｏ ｌ ｄ ｅ ｏ ｎ ｅ ｔ ｎ ｉｇ ｔ ｅ ｐ ｐ ｒ ｉ ｍａｌｄ ｅ ｅ ｎ ｏｅ ｆ ｒｔ ｅ ｓ ｌ ａｍｅ ｓ ｔ ｋ ｉ ｓ ｌｅ ｇｎ ｓ ｈ ｖ ｕ ｌ ｎ ｗ ｅ ｇ ｆ ｕ ｄ ｒ ａ ｄ ｎ ， ａ ｅ ｎ ａ ｓ ｌ ｉｓ ｌｅ － ｓ ｈ ｇｎ ｒ ｎ ｒ ｎ ｓ ａｔ ｆ ｗ ｅ ｌｇ ｏ ｐ ｓｒ ｃｕ ｅ ａ ｃ ｒ ｉ ｇｙ ｉ ｔ ｄ ｃ ｄ Ｔ ｉ ａ ｅ ｏ ｕ ｅ ｎ ｔ ｅ ｃａ ｋ ｈ 、 ｉ ｅ ｒ ｉ ｅ ｃ ａ ｋ ｃ ａ ｋ ｈ ｆ ｌ ｈ ｅ ｒ ｕ ｔ ｔｒ ｃ ｏ ｄｎ ｌ ｎ ｒ ｕ ｅ 。 ｈ ｓ ｐ ｐ ｒ ｆ ｃ ｓ ｓ ｏ ｈ ｒ ｎ ｓ ａ ｍａ ｎ ｂ ａ － ｙ ｕ ｏ ｆ ｉ ｇ 、 ｙ ｈ ｅ ｎ ａ ａ ｃ ｃ ａ ｉｍ， ｅ ｐ ｒ ｏ ｅ ｉ ｏ ｍａ ｅ ａ ｒｃ ｌ ｒｌ ｕ ｅ ａ ｅ ｔｅ ａ ｐ ｏ ｒ ｔ ｎ ｗ ｅ ｇ ． ｎ ｓ ｆ ｗ ｅ ｌａ ｄ ｂ ｌｎ ｅ ｍｅ ｈ ｓ ｈ ｕ ｐ ｓ ｓ ｔ ｋ ｇｉ ｕ ｔ ａ ｓ ｒ ｈ ｖ ｈ ｐ ｒｐ ｉ ｅ ｋ ｏ ｌ ｄ ｅ ｌ ｎ ｕ ｓ ａ

2、曲轴飞轮组的组成：
由曲轴、主轴瓦、飞轮、带轮、正时齿轮（或链轮）等组成。
（1）曲轴：
1）功用：
①把活塞连杆组传来的气体压力转变为扭矩对外输出。
②驱动配气机构及其他附属装置。
2）材料：
大多采用优质中碳钢或中合金碳钢，有的采用球墨铸铁。
3)构造：
曲轴包括前端轴、主轴颈、连杆轴颈、曲柄、平衡重、后端
轴等，一个连杆轴颈和它两端的曲柄及主轴颈构成一个曲拐。
教案用纸
课
程
汽车结构与拆装
项目3.3、3.4：活塞连杆组和曲轴飞轮组的结构
审批签字
授课时数
2
授课班级
车身16301、16302班
教
具
实物、多媒体
授课方法
讲授法、举例法、演示法
教学目的
知识目标：1、掌握活塞连杆组的各部分组成和作用；
2、掌握曲轴飞轮组的各部分组成和作用。
能力目标：1、能熟练说出活塞连杆组的各部分组成和作用；
六、作业
1、活塞连杆组由哪几部分组成？各组成部分的作用是什么？
2、曲轴飞轮组由哪几部分组成？各组成部分的作用是什么？
七、课后反思
d.飞轮上通常刻有第一缸上止点的记号，当飞轮上的记号与飞轮壳上的记号对准时，一缸活塞正处在上止点位置。
五、巩固和小结
对所讲内容进行总结，并给学生留时间消化巩固，再以提问的形式检查效果。
小结：
1、活塞连杆组的组成；
2、活塞、活塞环、活塞销和连杆等的作用。
3、曲轴飞轮组的组成；
4、曲轴、主轴瓦、飞轮等的作用。
（3）飞轮：
1)作用：
a.贮存能量：在作功行程贮存能量，用以完成其他三个行程，使发动机运转平稳。
b.利用飞轮上的齿圈起动时传力。
