SMT贴片原理SMT（Surface Mount Technology）贴片原理是一种电子元器件组装技术，用于将电子元器件直接焊接在印刷电路板（PCB）上，而无需通过钽子或插针进行连接。
这种技术通过使用具有微小外形尺寸的表面贴装器件，将器件精确地放置在PCB的表面上，并使用电子焊接技术将其安装到印刷电路板上。
SMT贴片原理的主要步骤包括：1. PCB设计：通过计算机辅助设计（CAD）软件制作印刷电路板图像，并将元器件的引脚位置标记在PCB上。
2. 贴片机：使用自动贴片机，按照预定的规则和顺序将贴片元器件从进料器中取出，并精确地放置在PCB的预定位置上。
3. 导电粘接剂：使用导电粘接剂，在贴片元器件的引脚和PCB的连接点之间形成导电层。
4. 固化：将PCB放入烘箱或使用红外线加热设备，加热导电粘接剂使其固化。
5. 焊接：通过回流焊接或波峰焊接技术，将贴片元器件与PCB的连接点焊接在一起。
回流焊接是将整个PCB放入回流炉，加热元器件上的焊接粘接剂，使其熔化并与PCB连接。
波峰焊接是将PCB放置在焊接台上，将熔融的焊料潮汐引入焊接区域，将元器件与PCB连接。
SMT贴片原理的主要优点包括：1. 尺寸小：SMT器件通常比传统的插件器件更小，可实现更高的组件密度和更小的PCB尺寸。
2. 重量轻：由于不再需要插件和钽子，SMT器件较轻。
3. 低成本：SMT贴片原理可以自动进行，减少了人工操作的需求，从而降低了生产成本。
4. 良好的电性能：SMT器件通过出色的电气和热性能，提供更稳定和可靠的电路连接。
5. 更快的生产速度：SMT贴片原理可实现自动化生产，可以大大提高生产效率。
总之，SMT贴片原理是一种现代的电子元器件组装技术，通过直接将表面贴装器件焊接在PCB上，实现了更小、更轻、更稳定和更高效的电子设备制造。
PCB贴片焊接作业要求和标准一、PCB板上的元器件不能有缺件，元件贴反，元件贴错等不良现象。
二、PCB板上元件贴片时不能一边高一边低，或者两边同时高出很多这样都不行。
三、PCB板上的贴片元器件都必须如图1所示贴平PCB板贴上，图3，5，7，9等贴片方式都是不可取的都是不良现象。
四、三极管，IC等元件贴片时要注意方向并且要注意IC的脚位要对齐，不能有错位及偏移现象。
五、PCB板过回流焊时各焊盘锡点要浸的饱满圆滑，各浸锡点不能有没浸上锡和锡点浸的不满等不良现象。
六、PCB板上各焊接点焊接时焊点用锡不能过多，否则会出现焊点过太，焊点雍肿，同时各焊点焊接要圆滑不能有梭角，倒角及缺口，同时各焊点焊接必须牢固，不能有裂锡等不良现象。
七、PCB板不能有氧化，脱焊，虚焊，焊盘松脱，铜皮翘起，断路，短路等不良现象。
八、做好的PCB板必须要用洗板水或酒精将板上的松香及其它杂质清洗干净，保持PCB板的干净整洁。
九、焊点表面必须有金属光泽，焊盘和元件的焊锡成45度角度爬锡面，焊锡覆面率为80%以上，并且焊点无指纹，无松香，无冷焊等不良现象。
十、焊接时焊点一般采用40W以下的烙铁进行焊接，焊接时先把烙铁放在焊件上加热一会然后再加适量锡丝，烙铁和锡丝的时间间隔为1-3秒左右。
十一、焊接时要均匀加热，烙铁要同时对引脚和焊盘加热，并同时将焊锡丝送入加热处。
十二、焊接时烙铁尖脚侧面和元件触角侧面适度用轻力加以磨擦产生磨擦粗糙面使之充分将焊锡丝溶解，使焊锡与元件紧固连接。
十三、对于氧化的焊接材料焊接时要先将氧化层去除然后再进行焊接，以保证焊接产品的质量。
十四、焊接完成后先将焊锡丝移开然后再移开烙铁，前后顺序不能反。
十五、焊接IC时要戴防静电手环，静电手环一端要接地良好，以防止将IC损坏。
十六、在焊接的过程中，烙铁头要经常擦洗以免烙铁头沾有脏物或其它杂质而影响焊接点的光洁度，二是容易造成焊接点拉尖，虚焊等不良现象。
十七，如图4，6，8，10等的贴片焊接都是不良的，都是不符合要求，只有图2的焊接才是符合要求才是良好焊接。
贴片元件的识别与焊接姓名：宗宇学号：20111321020院系：电信院电子科学与技术专业课程名称：电子工艺实践指导老师：孙冬娇目录摘要 (1)关键词 (1)贴片元件的识别 (2)贴片元件的焊接 (5)参考文献 (6)致谢 (7)摘要贴片元器件(SMD/SMC，也称片状元器件)是电子设备微型化、高集成化的产物，是一种无引线或短引线的新型微小型元器件，适合安装于没有通孔的印制板上，是表面组装技术(SMT)的专用元器件。
与传统的通孔元器件相比，贴片元器件安装密度高，减小了引线分布的影响，降低了寄生电容和电感，高频特性好，并增强了抗电磁干扰和射频干扰能力。
由于片状元器件本身的特点，当其应用在各种电子设备中时，不论是在设计生产阶段，还是在后期的维护维修阶段，都有着许多与常规元器。
关键词：贴片式元件：SMT：电容贴片元件的识别贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。
但由于体积小，故型号或数值不可能完全标出，只能用代码表示。
下面向读者简要介绍几种贴片元件的识别方法。
一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。
标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。
如果阻值小于10Ω，则以“R”表示。
2．一个字母和一位数字标注法。
这种标注方法是：在电阻体上标注一个字母和一个数字。
其中字母表示电阻值的前两位有效数字。
字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。
二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。
一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。
贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。

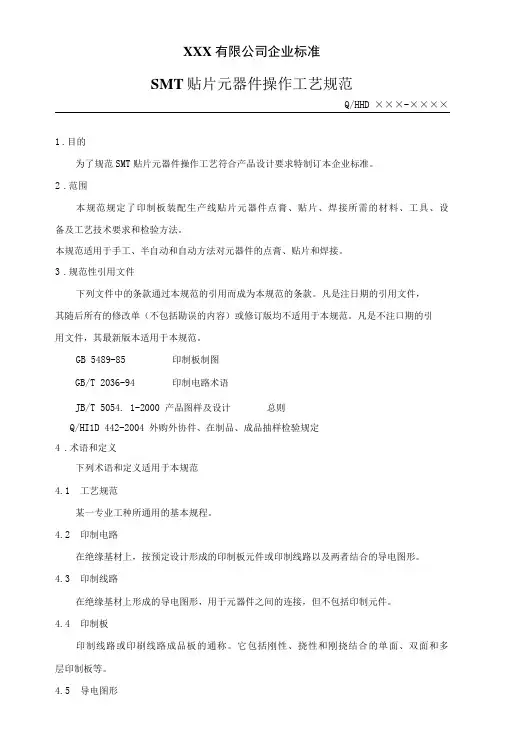

XXX有限公司企业标准SMT贴片元器件操作工艺规范Q/HHD ×××-××××1.目的为了规范SMT贴片元器件操作工艺符合产品设计要求特制订本企业标准。
2.范围本规范规定了印制板装配生产线贴片元器件点膏、贴片、焊接所需的材料、工具、设备及工艺技术要求和检验方法。
本规范适用于手工、半自动和自动方法对元器件的点膏、贴片和焊接。
3.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不注口期的引用文件，其最新版本适用于本规范。
GB 5489-85 印制板制图GB/T 2036-94 印制电路术语JB/T 5054. 1-2000 产品图样及设计总则Q/HI1D 442-2004 外购外协件、在制品、成品抽样检验规定4.术语和定义下列术语和定义适用于本规范4.1工艺规范某一专业工种所通用的基本规程。
4.2印制电路在绝缘基材上，按预定设计形成的印制板元件或印制线路以及两者结合的导电图形。
4.3印制线路在绝缘基材上形成的导电图形，用于元器件之间的连接，但不包括印制元件。
4.4印制板印制线路或印刷线路成品板的通称。
它包括刚性、挠性和刚挠结合的单面、双面和多层印制板等。
4.5导电图形×××× - ×× - xx实施×× - χχ发布印制板的导电材料形成的图形。
4.6字符印制板上主要用来识别元件位置和方向的字母、数字、符号和图，以便装联和更换元件。
4.7印制板组装件装配图印制板装配图是表示各种元器件和结构件等与印制板联接关系的图样。
4.8装配按印制板装配图表达的产品（部件）中的部件与部件、零件或零件间的联接图样，采用自动、半自动、手工方法，把元器件、结构件、接插件等安装在印制板基体上。
