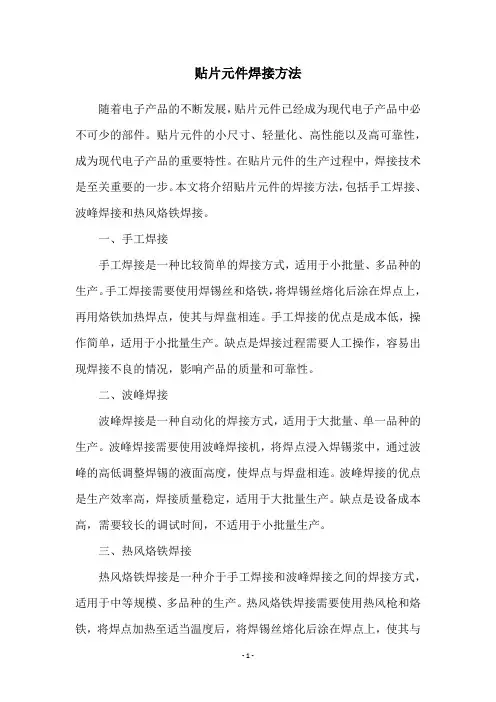

贴片元件的焊接教程

贴片元件焊接方法随着电子产品的不断发展，贴片元件已经成为现代电子产品中必不可少的部件。

贴片元件的小尺寸、轻量化、高性能以及高可靠性，成为现代电子产品的重要特性。

在贴片元件的生产过程中，焊接技术是至关重要的一步。

本文将介绍贴片元件的焊接方法，包括手工焊接、波峰焊接和热风烙铁焊接。

一、手工焊接手工焊接是一种比较简单的焊接方式，适用于小批量、多品种的生产。

手工焊接需要使用焊锡丝和烙铁，将焊锡丝熔化后涂在焊点上，再用烙铁加热焊点，使其与焊盘相连。

手工焊接的优点是成本低，操作简单，适用于小批量生产。

缺点是焊接过程需要人工操作，容易出现焊接不良的情况，影响产品的质量和可靠性。

二、波峰焊接波峰焊接是一种自动化的焊接方式，适用于大批量、单一品种的生产。

波峰焊接需要使用波峰焊接机，将焊点浸入焊锡浆中，通过波峰的高低调整焊锡的液面高度，使焊点与焊盘相连。

波峰焊接的优点是生产效率高，焊接质量稳定，适用于大批量生产。

缺点是设备成本高，需要较长的调试时间，不适用于小批量生产。

三、热风烙铁焊接热风烙铁焊接是一种介于手工焊接和波峰焊接之间的焊接方式，适用于中等规模、多品种的生产。

热风烙铁焊接需要使用热风枪和烙铁，将焊点加热至适当温度后，将焊锡丝熔化后涂在焊点上，使其与焊盘相连。

热风烙铁焊接的优点是操作简单，适用于多品种生产，焊接质量良好。

缺点是设备成本较高，需要较长的热风加热时间，不适用于大批量生产。

总之，贴片元件的焊接技术是电子产品制造中至关重要的一环。

不同的焊接方式适用于不同的生产规模和品种，企业需要根据实际情况选择合适的焊接方式，提高生产效率和产品质量。

贴片式元器件的焊接技巧，详细教程贴片式元器件一般包括贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管和贴片集成电路等。

其中贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管等的焊接方法基本相同，而贴片集成电路的则有所不同。

下面分别介绍这些贴片元器件的焊接方法。

焊接贴片电阻器贴片电阻器一般耐高温性能较好，可以采用热风枪进行焊接。

在使用热风枪焊接时，温度不要太高，时间不要太长，以免损坏相邻元器件或使电路板另一面的元器件脱落;风量不要太大，以免吹跑元器件或使相邻元器件移位。

焊接贴片电阻器的方法如下：1)首先将热风枪的温度开关调至5级，风速调至2级，然后打开热风枪的电源开关，如图1-39所示。

图1-39 调节热风枪2)用镊子夹着贴片元器件，然后将电阻器的两端引脚蘸少许焊锡膏。

3)将电阻器放在焊接位置，然后将热风枪垂直对着贴片电阻器加热，如图1-40所示。

4)加热3s，待焊锡熔化后停止加热，然后用电烙铁给元器件的两个引脚补焊，加足焊锡，如图1-41所示。

图1-40 加热电阻器图1-41 焊好的电阻器【提示】对于贴片电阻器的焊接一般不用电烙铁，因为用电烙铁焊接时，由于两个焊点的焊锡不能同时熔化可能焊斜;另一方面，在焊第二个焊点时，由于第一个焊点已经焊好，如果下压第二个焊点，可能会损坏电阻器或第一个焊点。

拆焊这类元件时，要用两个电烙铁同时加热两个焊点使焊锡熔化，在焊点熔化状态下用电烙铁尖向侧面拨动使焊点脱离，然后用镊子取下。

焊接贴片电容器对于普通贴片电容器(表面颜色为灰色、棕色、土黄色、淡紫色和白色等)，焊接的方法与焊接贴片电阻器相同，可参考贴片电阻器的焊接方法，这里不再赘述。

对于上表面为银灰色、侧面为多层深灰色的涤纶贴片电容器和其他不耐高温的电容器，不能用热风枪加热，而要用电烙铁进行焊接，用热风枪加热可能会损坏电容器。

具体焊接方法如下：1)首先在电路板的两个焊点上涂上少量焊锡，然后用电烙铁加热焊点，当焊锡熔化时迅速移开电烙铁，这样可以使焊点光滑，如图1-42所示。

贴片元件的手工焊接当印制板上含有贴片类元器件时且采用手工焊接的方式时，焊接时按以下操作方法进行。

1.工具及材料15W-20W电烙铁、锥形尖头烙铁头、镊子、φ1.0mm焊锡丝、防静电手镯、高温海绵、放大镜、毛刷、清洗剂2. 焊接要求：2.1 当印制板上面同时含有贴片类器件和接插类器件时，应该先焊接贴片类器件，再焊接其它接插类器件。

2.2 焊接贴片类器件时应遵循：先焊接贴片集成类器件，再焊接贴片三极管、电阻、电容类器件。

2.3 焊接贴片器件时一定要注意器件的方向和极性。

2.4 矩形器件：理想末端焊点宽度等于元件末端可焊宽度或焊盘宽度如图1，元件可焊部分与焊盘重叠J部分如图2。

图1 图 22.5 柱形器件：理想末端焊点等于或大于元件直径宽W或焊盘宽度P如图3，侧面焊点长度D等于元件可焊端长度T或焊盘长度S如图4。

图3 图 42.6 三极管类：三个管脚应处于焊盘的中心位置如图5，三极管的引脚超出焊点的部份须小于或等于引脚宽度的1/2，若大于1/2则不合格如图6。

图5 图62.7 集成类：引脚的正面、侧面吃锡良好；引脚与焊点间呈现弧面焊锡带；引脚的轮廓清晰可见；焊锡需盖至引脚厚度的1/2或0.3mm以上如图7、8。

图7 图83. 焊接方法步骤 3.1 焊接前操作人员应做好防静电措施：佩戴带防静电手镯或使用静电消除仪释放身体上的静电后，方可进行焊接。

3.2 在焊接前应对要焊的PCB 进行检查，确保其干净。

3.3 然后在贴片元器件的足迹铜箔上镀锡，镀锡时，先使烙铁头接触该铜箔处一秒钟，而后将焊锡放在受热的足迹铜箔处，当焊剂在铜箔处流动时，立即拿掉焊锡和烙铁，然后再对下一个足迹铜箔镀锡，完毕，做仔细检查。

注意：镀锡时不能太薄或太厚，如太厚易使贴片元件翘起，太薄则焊接不牢固。

3.4 镀锡检查完毕后，用镊子夹住待焊的元件（电阻、电容、二极管、三极管类贴片），将其放在印制板上相应的足迹铜箔上，然后将烙铁尖头接触贴片元件的足迹铜箔，当其上的镀锡熔化后，立即抬起烙铁，待焊剂冷却。

电阻贴片焊接方法
电阻贴片的焊接方法主要有手工焊接和机器焊接两种。

1. 手工焊接：
a. 准备工作：将焊接电阻和焊线准备好，确保焊线的直径适合焊接电阻的引线孔。

b. 将焊线穿过焊接电阻的引线孔，并用镊子将引线弯曲。

c. 将焊接电阻放在需要焊接的电路板上，用镊子或焊枪将焊线与焊接电阻的引线连接起来。

d. 确保焊接处没有短路或接触不良的情况，然后用焊台或焊枪将焊接点加热，使焊锡熔化并与焊接电阻的引线和电路板连接。

注意不要过度加热以免损坏电路板。

2. 机器焊接：
a. 准备工作：将焊接电阻和焊线准备好。

b. 将焊接电阻和焊线放入自动化焊接机器中。

c. 设置焊接机器的参数，如温度、焊接时间等。

d. 启动焊接机器，它会自动完成焊接过程。

e. 检查焊接结果，确保焊接点的焊锡充分且没有短路或接触不良的情况。

无论是手工焊接还是机器焊接，都需要注意以下事项：
- 使用合适的焊锡和焊接工具，确保焊接点牢固稳定。

- 保持焊接环境干燥和通风良好，以防止焊接产生的烟雾和气味对人体健康造成影响。

- 注意焊接时的温度和时间控制，以防止焊接电阻被过度加热而损坏。

- 在焊接完成后，应进行焊接点的检查和测试，确保焊接质量达到要求。

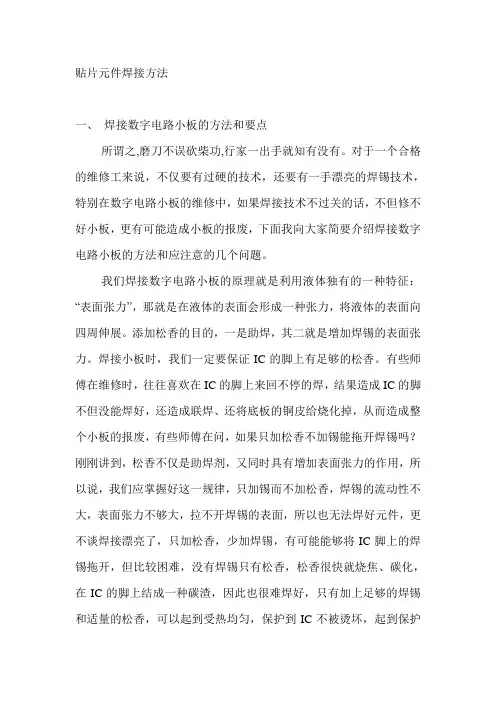

贴片元件焊接方法一、焊接数字电路小板的方法和要点所谓之,磨刀不误砍柴功,行家一出手就知有没有。

对于一个合格的维修工来说，不仅要有过硬的技术，还要有一手漂亮的焊锡技术，特别在数字电路小板的维修中，如果焊接技术不过关的话，不但修不好小板，更有可能造成小板的报废，下面我向大家简要介绍焊接数字电路小板的方法和应注意的几个问题。

我们焊接数字电路小板的原理就是利用液体独有的一种特征：“表面张力”，那就是在液体的表面会形成一种张力，将液体的表面向四周伸展。

添加松香的目的，一是助焊，其二就是增加焊锡的表面张力。

焊接小板时，我们一定要保证IC的脚上有足够的松香。

有些师傅在维修时，往往喜欢在IC的脚上来回不停的焊，结果造成IC的脚不但没能焊好，还造成联焊、还将底板的铜皮给烧化掉，从而造成整个小板的报废，有些师傅在问，如果只加松香不加锡能拖开焊锡吗？刚刚讲到，松香不仅是助焊剂，又同时具有增加表面张力的作用，所以说，我们应掌握好这一规律，只加锡而不加松香，焊锡的流动性不大，表面张力不够大，拉不开焊锡的表面，所以也无法焊好元件，更不谈焊接漂亮了，只加松香，少加焊锡，有可能能够将IC脚上的焊锡拖开，但比较困难，没有焊锡只有松香，松香很快就烧焦、碳化，在IC的脚上结成一种碳渣，因此也很难焊好，只有加上足够的焊锡和适量的松香，可以起到受热均匀，保护到IC不被烫坏，起到保护的作用，同时，足够的焊锡还可以防止假焊的产生。

二、数字电路小板焊接的直接和间接方法1、直接方法是我们常用的一种方法，根据使用的工具，我们也要采取不同的方法。

我们常用的恒温烙铁，烙铁头有扁嘴、斜口、尖头等几种，尖嘴是用来焊小面细密的零件，在焊接IC时，一般都用不上；扁嘴烙铁头焊接的基本方法：烙铁嘴与IC脚平行，烙铁手柄朝下倾斜，小板要求竖立，并让小板上端朝自己一方倾斜一定的夹角，这样做的目的，主要是为了防止焊止焊锡掉落时，掉到其下面的元件上面，如果小板保持直立，而不让上方朝自己一边倾斜的话，焊锡随着流下来，很有可能流到下边元器件上边，造成其它的元件短路，另外，小板保持一定的倾斜角度之外，还要让IC的边保持一种斜坡状态，这样，焊锡可以顺着IC的脚从高处流向低处，这样我们就可以轻松的把IC焊好了。

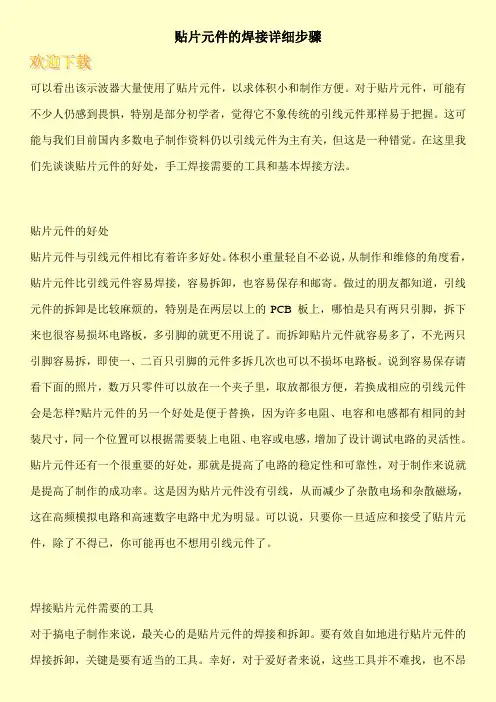

贴片元件的焊接详细步骤可以看出该示波器大量使用了贴片元件，以求体积小和制作方便。

对于贴片元件，可能有不少人仍感到畏惧，特别是部分初学者，觉得它不象传统的引线元件那样易于把握。

这可能与我们目前国内多数电子制作资料仍以引线元件为主有关，但这是一种错觉。

在这里我们先谈谈贴片元件的好处，手工焊接需要的工具和基本焊接方法。

贴片元件的好处贴片元件与引线元件相比有着许多好处。

体积小重量轻自不必说，从制作和维修的角度看，贴片元件比引线元件容易焊接，容易拆卸，也容易保存和邮寄。

做过的朋友都知道，引线元件的拆卸是比较麻烦的，特别是在两层以上的PCB 板上，哪怕是只有两只引脚，拆下来也很容易损坏电路板，多引脚的就更不用说了。

而拆卸贴片元件就容易多了，不光两只引脚容易拆，即使一、二百只引脚的元件多拆几次也可以不损坏电路板。

说到容易保存请看下面的照片，数万只零件可以放在一个夹子里，取放都很方便，若换成相应的引线元件会是怎样?贴片元件的另一个好处是便于替换，因为许多电阻、电容和电感都有相同的封装尺寸，同一个位置可以根据需要装上电阻、电容或电感，增加了设计调试电路的灵活性。

贴片元件还有一个很重要的好处，那就是提高了电路的稳定性和可靠性，对于制作来说就是提高了制作的成功率。

这是因为贴片元件没有引线，从而减少了杂散电场和杂散磁场，这在高频模拟电路和高速数字电路中尤为明显。

可以说，只要你一旦适应和接受了贴片元件，除了不得已，你可能再也不想用引线元件了。

焊接贴片元件需要的工具对于搞电子制作来说，最关心的是贴片元件的焊接和拆卸。

要有效自如地进行贴片元件的焊接拆卸，关键是要有适当的工具。

幸好，对于爱好者来说，这些工具并不难找，也不昂贵，下面是一些最基本的工具。

镊子搞电子制作的都有镊子，但这里要的是比较尖的那一种，而且必须是不锈钢的，这是因为其他的可能会带有磁性，而贴片元件比较轻，如果镊子有磁性则会被吸在上面下不来，令人讨厌。

烙铁大家都有烙铁，这里也是要比较尖的那一种(尖端的半径在1mm 以内)，烙铁头当然要长寿的。

贴片电阻焊接步骤
嘿，朋友们！今天咱来聊聊贴片电阻焊接那点事儿。

你可别小瞧这小小的贴片电阻，它就像电路里的小精灵，虽然个头不大，作用可不小呢！要把它焊接好，那也是有讲究的。

先准备好工具，就像战士上战场得拿好自己的武器一样。

电烙铁、焊锡丝、镊子，一个都不能少。

电烙铁就像是我们的画笔，要温度合适才能画出漂亮的“焊缝”。

然后呢，得把电路板清理干净，就跟我们洗脸一样，干干净净的才能开始干活呀。

把贴片电阻放上去，位置要摆得正正的，可不能歪七扭八的。

接下来，就是焊接的关键时刻啦！用电烙铁轻轻触碰焊盘和贴片电阻的引脚，哎呀，就像是给它们牵红线一样，让它们紧紧相连。

这时候焊锡丝就该上场啦，让它慢慢融化，均匀地覆盖在焊接的地方。

你看，这不就像给它们盖了一层温暖的小被子嘛。

焊接的时候可不能着急，要慢慢来，就像绣花一样，得有耐心。

要是太着急了，一不小心就可能把焊盘给烫坏了，那可就得不偿失啦。

焊接完了也别着急收工呀，还得检查检查。

看看焊点是不是饱满光滑，有没有虚焊、短路啥的。

这就好像我们做完作业要检查一遍一样，可不能马马虎虎的。

要是发现有问题，别慌！就像我们写错字了可以擦掉重写一样，用吸锡器把多余的焊锡吸走，重新再来一遍。

你说这焊接贴片电阻像不像一场小小的战斗呀？我们就是指挥战斗的将军，每一个步骤都要精心策划，不能有丝毫差错。

总之呢，焊接贴片电阻虽然不是什么难事，但也需要我们认真对待。

只要我们用心去做，就一定能把这些小精灵稳稳地焊接在电路板上，让它们为我们的电路发光发热！怎么样，是不是觉得很有意思呀？赶紧去试试吧！。

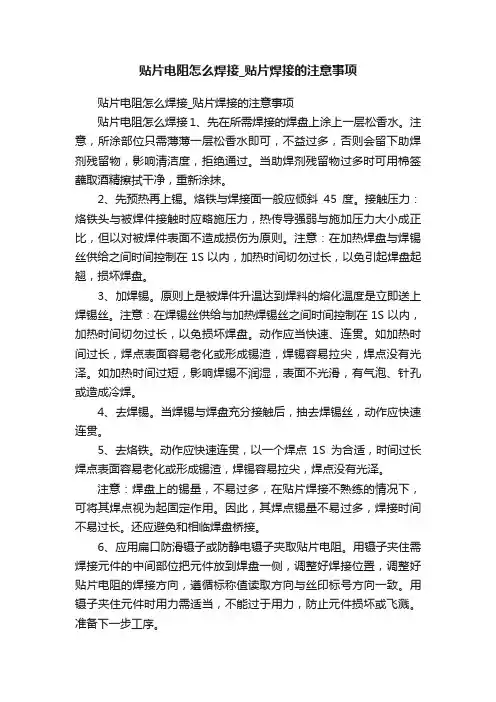

贴片电阻怎么焊接_贴片焊接的注意事项贴片电阻怎么焊接_贴片焊接的注意事项贴片电阻怎么焊接1、先在所需焊接的焊盘上涂上一层松香水。

注意，所涂部位只需薄薄一层松香水即可，不益过多，否则会留下助焊剂残留物，影响清洁度，拒绝通过。

当助焊剂残留物过多时可用棉签蘸取酒精擦拭干净，重新涂抹。

2、先预热再上锡。

烙铁与焊接面一般应倾斜45度。

接触压力：烙铁头与被焊件接触时应略施压力，热传导强弱与施加压力大小成正比，但以对被焊件表面不造成损伤为原则。

注意：在加热焊盘与焊锡丝供给之间时间控制在1S以内，加热时间切勿过长，以免引起焊盘起翘，损坏焊盘。

3、加焊锡。

原则上是被焊件升温达到焊料的熔化温度是立即送上焊锡丝。

注意：在焊锡丝供给与加热焊锡丝之间时间控制在1S以内，加热时间切勿过长，以免损坏焊盘。

动作应当快速、连贯。

如加热时间过长，焊点表面容易老化或形成锡渣，焊锡容易拉尖，焊点没有光泽。

如加热时间过短，影响焊锡不润湿，表面不光滑，有气泡、针孔或造成冷焊。

4、去焊锡。

当焊锡与焊盘充分接触后，抽去焊锡丝，动作应快速连贯。

5、去烙铁。

动作应快速连贯，以一个焊点1S为合适，时间过长焊点表面容易老化或形成锡渣，焊锡容易拉尖，焊点没有光泽。

注意：焊盘上的锡量，不易过多，在贴片焊接不熟练的情况下，可将其焊点视为起固定作用。

因此，其焊点锡量不易过多，焊接时间不易过长。

还应避免和相临焊盘桥接。

6、应用扁口防滑镊子或防静电镊子夹取贴片电阻。

用镊子夹住需焊接元件的中间部位把元件放到焊盘一侧，调整好焊接位置，调整好贴片电阻的焊接方向，遵循标称值读取方向与丝印标号方向一致。

用镊子夹住元件时用力需适当，不能过于用力，防止元件损坏或飞溅。

准备下一步工序。

7、熔化焊点。

焊点熔化时，同时进行下一步工序。

加热焊点熔化时间不益过长，否则会引起焊点老化或形成锡渣，焊锡容易拉尖，焊点没有光泽。

如加热时间过短，影响焊锡不润湿，表面不光滑，有气泡、针孔或造成冷焊。

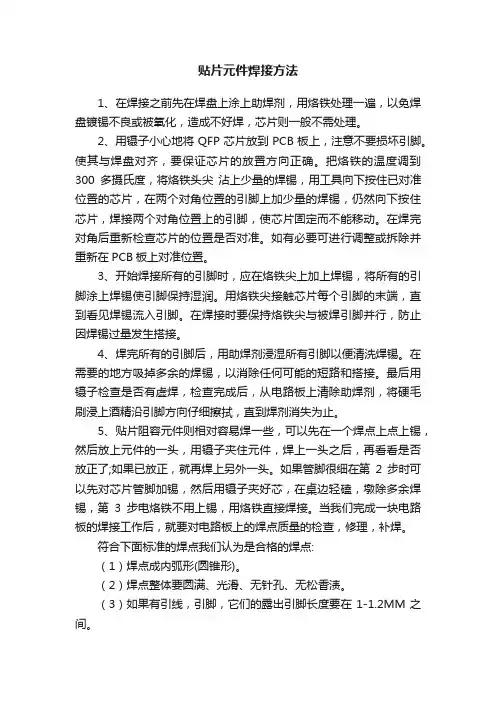

贴片元件焊接方法1、在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。

2、用镊子小心地将QFP芯片放到PCB板上，注意不要损坏引脚。

使其与焊盘对齐，要保证芯片的放置方向正确。

把烙铁的温度调到300多摄氏度，将烙铁头尖沾上少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊锡，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。

在焊完对角后重新检查芯片的位置是否对准。

如有必要可进行调整或拆除并重新在PCB板上对准位置。

3、开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊锡使引脚保持湿润。

用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。

在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。

4、焊完所有的引脚后，用助焊剂浸湿所有引脚以便清洗焊锡。

在需要的地方吸掉多余的焊锡，以消除任何可能的短路和搭接。

最后用镊子检查是否有虚焊，检查完成后，从电路板上清除助焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。

5、贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。

如果管脚很细在第2步时可以先对芯片管脚加锡，然后用镊子夹好芯，在桌边轻磕，墩除多余焊锡，第3步电烙铁不用上锡，用烙铁直接焊接。

当我们完成一块电路板的焊接工作后，就要对电路板上的焊点质量的检查，修理，补焊。

符合下面标准的焊点我们认为是合格的焊点:（1）焊点成内弧形(圆锥形)。

（2）焊点整体要圆满、光滑、无针孔、无松香渍。

（3）如果有引线，引脚，它们的露出引脚长度要在1-1.2MM之间。

（4）零件脚外形可见锡的流散性好。

（5）焊锡将整个上锡位置及零件脚包围。

不符合上面标准的焊点我们认为是不合格的焊点，需要进行二次修理。

（1）虚焊：看似焊住其实没有焊住，主要原因是焊盘和引脚脏，助焊剂不足或加热时间不够。

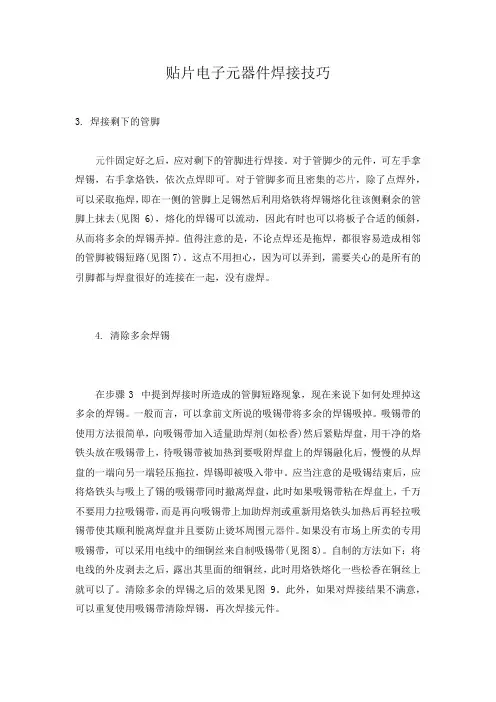

贴片电子元器件焊接技巧3. 焊接剩下的管脚元件固定好之后，应对剩下的管脚进行焊接。

对于管脚少的元件，可左手拿焊锡，右手拿烙铁，依次点焊即可。

对于管脚多而且密集的芯片，除了点焊外，可以采取拖焊，即在一侧的管脚上足锡然后利用烙铁将焊锡熔化往该侧剩余的管脚上抹去(见图6)，熔化的焊锡可以流动，因此有时也可以将板子合适的倾斜，从而将多余的焊锡弄掉。

值得注意的是，不论点焊还是拖焊，都很容易造成相邻的管脚被锡短路(见图7)。

这点不用担心，因为可以弄到，需要关心的是所有的引脚都与焊盘很好的连接在一起，没有虚焊。

4. 清除多余焊锡在步骤 3 中提到焊接时所造成的管脚短路现象，现在来说下如何处理掉这多余的焊锡。

一般而言，可以拿前文所说的吸锡带将多余的焊锡吸掉。

吸锡带的使用方法很简单，向吸锡带加入适量助焊剂(如松香)然后紧贴焊盘，用干净的烙铁头放在吸锡带上，待吸锡带被加热到要吸附焊盘上的焊锡融化后，慢慢的从焊盘的一端向另一端轻压拖拉，焊锡即被吸入带中。

应当注意的是吸锡结束后，应将烙铁头与吸上了锡的吸锡带同时撤离焊盘，此时如果吸锡带粘在焊盘上，千万不要用力拉吸锡带，而是再向吸锡带上加助焊剂或重新用烙铁头加热后再轻拉吸锡带使其顺利脱离焊盘并且要防止烫坏周围元器件。

如果没有市场上所卖的专用吸锡带，可以采用电线中的细铜丝来自制吸锡带(见图8)。

自制的方法如下：将电线的外皮剥去之后，露出其里面的细铜丝，此时用烙铁熔化一些松香在铜丝上就可以了。

清除多余的焊锡之后的效果见图9。

此外，如果对焊接结果不满意，可以重复使用吸锡带清除焊锡，再次焊接元件。

5. 清洗焊接的地方焊接和清除多余的焊锡之后，芯片基本上就算焊接好了。

但是由于使用松香助焊和吸锡带吸锡的缘故，板上芯片管脚的周围残留了一些松香(见图9)，虽然并不影响芯片工作和正常使用，但不美观。

而且有可能造成检查时不方便。

因为有必要对这些残余物进行清理。

常用的清理方法可以用洗板水，在这里，采用了酒精清洗，清洗工具可以用棉签，也可以用镊子夹着卫生纸之类进行(见图10)。

贴片电阻焊接方法贴片电阻焊接方法是指将贴片电阻器（Surface Mount Resistor，简称SMD电阻）焊接在电路板上。

贴片电阻器是一种非常常用的电子元件，用于提供电流流过的阻抗，从而实现电路的正常运行。

贴片电阻器有两个引脚，通常为金属箔片构成。

焊接贴片电阻器的过程涉及到正确的元件定位、固定和焊接。

下面是几种常用的贴片电阻焊接方法：1. 烙铁焊接法：这是最常用的焊接方法。

首先，确定电路板上电阻的安装位置。

将电阻器垂直插入到电路板上的焊盘或钻孔中，确保引脚与焊盘或钻孔对齐。

然后，使用烙铁将焊料预放置在焊盘上。

接下来，将烙铁和焊盘接触在一起，直到焊料融化并与引脚和焊盘永久连接。

焊接完成后，等待焊接处冷却并固定。

2. 热风焊接法：这是另一种常用的贴片电阻焊接方法。

首先，将焊料预放置在焊盘上。

然后，使用热风枪将焊盘周围的空气加热，直到焊料融化。

接下来，将电阻器的引脚放置在焊盘上，并将热风枪继续加热焊盘周围的空气，直到焊料重新固化并与引脚永久连接。

正如烙铁焊接法一样，等待焊接处冷却并固定。

3. 焊膏焊接法：这是一种高效且精准的焊接方法。

首先，将焊膏预放置在焊盘上。

然后，将电阻器的引脚放置在焊膏上，并将整个装配件传送到炉子中。

炉子会加热焊膏，使其融化。

引脚与焊盘和焊膏接触后，炉子会冷却元件，并在焊膏凝固之前保持焊脚的位置。

炉子加热周期的时间和温度是可以调整的，以确保焊接质量。

无论选择哪种焊接方法，焊接贴片电阻器时需要注意以下几点：1. 温度控制：焊接过程中，要严格控制焊接温度，使其在贴片电阻器所能容忍的温度范围内。

太高的温度可能会导致元件损坏，太低的温度可能会导致焊料无法熔化。

2. 焊料选择：选择合适的焊料对于焊接质量也非常重要。

常用的焊料有铅焊料和无铅焊料。

选择正确的焊料可以确保焊接的可靠性和质量。

3. 焊盘设计：焊盘的设计也会影响焊接质量。

合理的焊盘设计可以确保焊盘与引脚之间有足够的接触面积，从而提高焊接的可靠性。

如何焊接贴片元件贴片元件的焊接原则在前面已经作了说明，下面具体说说如何焊接贴片元件：贴片元件的总体焊接方法是：先固定，后焊接。

由于贴片元件没有固定孔，如果不先固定的话，焊接的时候容易导致元件移位，所以焊接前需要先将元件固定。

一、贴片电阻、电容等两脚贴片元件的焊接1、贴片电阻、电容等两脚贴片元件焊接前，先用烙铁在电路板上电阻等两脚元件的一个焊盘上焊一点锡（在哪一个焊盘上焊锡依据个人焊接习惯，我比较喜欢先在右边焊盘镀锡，这样比较符合焊接习惯），也可以将板子上所有的两脚贴片元件的一个焊盘镀锡，这样比较省事；2、在一个焊盘上镀完锡后，用镊子夹住电阻等两脚元件在对应的焊盘上摆正位置，用烙铁将元件的一端焊接到焊盘的镀锡一端，然后拿着焊锡丝将另一端焊住。

一种比较省时省力的方法是：先将所有两脚元件的一端固定在相应位置的镀锡焊盘上，然后在同一焊接另一端引脚；3、焊接时候要注意时间和力度，用力过大或者焊接时间过长会让对面的焊锡也融化了，这样容易导致元件移位。

二、贴片三极管的焊接贴片三极管有3个焊接引脚，焊接时同样先将一个焊盘镀锡，然后固定住三极管的一个引脚，接着焊接另外两个引脚，由于贴片三极管的引脚比较细，很容易一起变形或折断，所以焊接时一定要小心，不要用力过度。

三、引脚数在4个以上、引脚间距比较大的贴片元件的焊接1、同样的，先用烙铁在元件一个引脚的焊盘上镀锡，用镊子夹住元件，摆正位置，然后固定元件（一般是现在元件四角的其中一个引脚上镀锡，然后固定）；2、一手拿着焊锡丝，另一只手拿着烙铁，分别固定剩余的3个角，焊接的时候注意焊接力度，千万不要然元件移位，四个角都固定后，再焊接的时候，元件就不会发生移位了；3、一手拿着焊锡丝，另一只手拿着烙铁，焊接剩下的引脚，这时候最好采用尖头烙铁；4、焊接完所有引脚后，检查各个引脚之间是否有短路的情况，如果有，则用烙铁从两个引脚之间慢慢划过，这样让多余的焊锡吸附到烙铁上，从而消除短路。

贴片元件的焊接方法
贴片元件是一种常用的电子元器件，有多种焊接方法可以用于将其连接到电路板上。

以下是几种常见的焊接方法：
1. 表面贴装技术（SMT）焊接：这是最常用的贴片元件焊接方法。

在SMT焊接过程中，元件的引脚与电路板上的焊盘对齐，然后通过加热将焊锡融化，使引脚与焊盘连接。

2. 反面贴装技术（THT）焊接：在THT焊接过程中，元件的引脚穿过电路板的孔洞，然后通过加热将焊锡融化，使引脚与电路板的焊盘连接。

3. 热风热风焊接：热风焊接是一种常用的SMT焊接方法。

在热风焊接过程中，通过喷射热风将焊锡融化，使焊点形成连接。

4. 红外线焊接：红外线焊接是一种快速的贴片元件焊接方法。

在红外线焊接过程中，通过照射红外线光束将焊锡融化，使焊点形成连接。

5. 线热焊接：线热焊接是一种THT焊接方法。

在线热焊接过程中，通过加热将焊锡融化，使引脚与焊盘连接。

这种焊接方法通常用于焊接较大的贴片元件。

需要根据具体的焊接要求和元件特性选择合适的焊接方法，以确保焊接质量和可靠性。

贴片芯片的焊接方法
贴片芯片的焊接方法主要有以下几种：
1. 表面贴装（SMT）焊接：将贴片芯片放置在印刷电路板（PCB）上，然后使用热风炉或者回流焊炉进行焊接。

焊接时，先涂上焊膏，然后将贴片芯片放置在正确的位置上，最后通过加热使焊膏熔化，将芯片连接到PCB上。

2. 热风焊接：该方法使用热风枪，将热风直接喷向芯片和焊点之间的连接区域。

热风会加热焊点，使焊膏熔化，从而实现芯片与PCB的连接。

3. 红外焊接：该方法使用红外线加热来熔化焊膏。

焊接时，将PCB和贴片芯片放置在红外线加热器的下方，红外线会将焊
膏加热至熔点，从而实现焊接。

4. 露点焊接：该方法将贴片芯片的引脚沿着焊盘对准PCB上
的焊盘，然后通过加热使焊膏熔化，将芯片焊接到PCB上。

在加热的同时，引脚和焊盘之间的空隙保持一定的距离，称为露点。

这些方法根据具体的应用和设备要求可以选择不同的焊接方式。

贴片typec焊接方法
宝子们，今天来唠唠贴片Type - C的焊接方法。

开始焊接前呢，要把Type - C的贴片和要焊接的板子都处理干净。

要是上面有脏东西或者氧化层，就像两个人之间有隔阂似的，焊接肯定不牢固。

用酒精棉球轻轻擦一擦就好啦。

焊接的时候，把电烙铁先预热好。

就像运动员上场前要热身一样。

然后在焊点上先点一点助焊剂，这时候就可以把焊锡丝送上去啦。

看着焊锡慢慢融化，均匀地包裹住焊点，那感觉就像给小点心裹上一层漂亮的糖霜。

对于Type - C的那些小引脚，可千万要小心。

一个一个来，别心急。

就像穿珠子一样，一颗一颗稳稳地串。

把烙铁头轻轻靠在引脚和板子的连接处，送一点焊锡丝，等焊锡流满整个连接点，烙铁就可以拿开啦。

要是不小心焊多了，有焊锡球或者连锡了，也别慌。

用烙铁头带一点助焊剂，轻轻把多余的焊锡吸走就行啦。

还有哦，焊接的顺序也有点小讲究。

一般从固定的脚开始焊，就像盖房子先打地基一样。

把Type - C在板子上先固定好位置，然后再慢慢焊接其他的引脚。

焊接完了可不能就不管了。

要仔细检查一遍。

看看有没有虚焊的地方，就是那种看起来好像焊上了，但是实际上接触不好的。

要是有，就补焊一下。

就像给小伤口再贴个创可贴一样。

宝子们，贴片Type - C焊接虽然有点小麻烦，但只要有耐心，按照这些小方法来，肯定能搞定的。

多练几次，你就会发现自己越来越熟练啦，就像玩游戏升级一样，超有成就感的哟。

。
