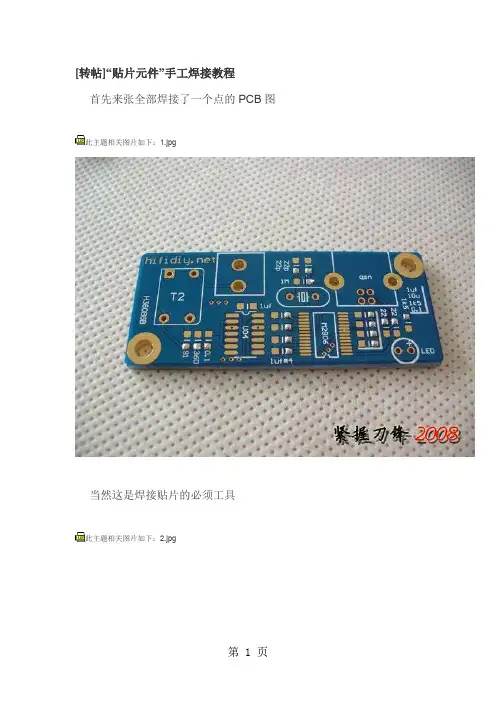

贴片元件的焊接步骤
贴片元件的焊接步骤：
1、预处理：检查焊接走线是否正确，选择适当的焊料，线路面是
否干净。
2、定位置热：将贴片元件固定在定位器上，由机械装置精确定位，以及所需热量的控制，确保在贴片元件中心位置进行焊接。
3、焊接：将贴片元件的底部贴合在PCB电路板上，利用焊接头的
热能将其焊接起来。
4、吹风清理：吹掉焊料的尘埃，保证PCB电路板的清洁度，以及
良好的焊点质量。
5、复查：使用显微镜仔细检查焊接质量，确保贴片元件的质量。
6、加固：将焊接完的贴片元件固定在PCB电路板上，以防止其受
冲击的破坏，保证其安全可靠。
7、保护：使用导热胶或导热垫将其集成，以减少焊接处受到高温、湿气、震动等影响的几率。
8、测试：测试贴片元件的性能，确保其可靠性和可操作性。
9、清理：将贴片元件清理干净，避免焊料和杂质的污染。
10、储存：将清洁的贴片元件储存在遮光、湿度恒定、温度恒定
的环境中，储存完毕后，打包成标准样品进行发货。
贴片元器件的焊接步骤
首先呢，你得把要用的东西都准备好，像电烙铁、焊锡丝、镊子，还有那些贴片元器件啥的。
这一步看起来简单得很，但可别小瞧它，要是少了啥东西，后面焊接的时候就会手忙脚乱的。
我就有过这样的经历，当时急着焊接，结果发现没镊子，那叫一个尴尬呀！所以，这一步一定要仔细检查。
然后呢，你要把电路板处理一下，让它干干净净的。
我一般会用酒精棉球轻轻擦一擦，把上面的灰尘、油污啥的都弄掉。
这一步很重要哦！要是电路板不干净，可能会影响焊接的效果呢。
接下来就是焊接啦。
把电烙铁插上电，等它热起来。
这个时候你可以先试着在废电路板上点一点焊锡，看看烙铁的温度合不合适。
我通常会在这个环节多花点时间，确保烙铁的温度刚刚好。
合适的温度能让焊接更顺利，你说是不？
现在就可以开始正式焊接贴片元器件了。
用镊子把元器件轻轻放到电路板对应的位置上，这时候一定要小心，千万别手抖，元器件放歪了可不好。
放好之后呢，用电烙铁沾上一点焊锡，然后轻轻点在元器件的引脚上。
这一步要快一点哦，不然焊锡太多就不好看啦，而且可能会造成短路。
不过，要是你不小心焊锡多了，也别慌，可以用吸锡线把多余的吸掉。
焊接完一个引脚后，再焊接其他的引脚。
这一点真的很重要，我通常会再检查一次，真的，确认每个引脚都焊接好了才放心。
有时候我也会不小心漏掉某个引脚，哈这可不行啊。
贴片电阻焊接步骤
嘿，朋友们！今天咱来聊聊贴片电阻焊接那点事儿。
你可别小瞧这小小的贴片电阻，它就像电路里的小精灵，虽然个头不大，作用可不小呢！要把它焊接好，那也是有讲究的。
先准备好工具，就像战士上战场得拿好自己的武器一样。
电烙铁、焊锡丝、镊子，一个都不能少。
电烙铁就像是我们的画笔，要温度合适才能画出漂亮的“焊缝”。
然后呢，得把电路板清理干净，就跟我们洗脸一样，干干净净的才能开始干活呀。
把贴片电阻放上去，位置要摆得正正的，可不能歪七扭八的。
接下来，就是焊接的关键时刻啦！用电烙铁轻轻触碰焊盘和贴片电阻的引脚，哎呀，就像是给它们牵红线一样，让它们紧紧相连。
这时候焊锡丝就该上场啦，让它慢慢融化，均匀地覆盖在焊接的地方。
你看，这不就像给它们盖了一层温暖的小被子嘛。
焊接的时候可不能着急，要慢慢来，就像绣花一样，得有耐心。
要是太着急了，一不小心就可能把焊盘给烫坏了，那可就得不偿失啦。
焊接完了也别着急收工呀，还得检查检查。
看看焊点是不是饱满光滑，有没有虚焊、短路啥的。
这就好像我们做完作业要检查一遍一样，可不能马马虎虎的。
要是发现有问题，别慌！就像我们写错字了可以擦掉重写一样，用吸锡器把多余的焊锡吸走，重新再来一遍。
你说这焊接贴片电阻像不像一场小小的战斗呀？我们就是指挥战斗的将军，每一个步骤都要精心策划，不能有丝毫差错。
总之呢，焊接贴片电阻虽然不是什么难事，但也需要我们认真对待。
只要我们用心去做，就一定能把这些小精灵稳稳地焊接在电路板上，让它们为我们的电路发光发热！怎么样，是不是觉得很有意思呀？赶紧去试试吧！。
使用电烙铁焊接贴片电阻的技巧选个好位置。
焊接前，得把工作台弄得井井有条，工具都放触手可及的地方。
电烙铁得提前预热，让它达到合适的温度。
这样焊锡才能顺利熔化，附着在电阻上。
找对那个电阻。
仔细看看电路图，选对合适的贴片电阻。
然后用镊子轻轻放到
电路板上，对齐焊盘。
注意看电阻的极性啊，有的得按特定方向放。
开始焊接啦。
给电烙铁头上蘸点焊锡，轻轻碰到电阻的一个焊盘上，焊锡就
熔化了。
然后，顺着电阻边缘移动电烙铁，让焊锡均匀分布在电阻
和焊盘之间。
别焊太久，也别太短，不然焊接质量受影响。
焊接完检查一下。
焊完后，拿放大镜瞅瞅焊接点，看焊锡是不是均匀附着在电阻和焊盘上，没短路或虚焊吧。
如果发现焊接不好，赶紧用酒精和棉签清理，重新焊。
焊接时得注意安全。
焊接时得小心点，别触电或烫到自己。
保持焊接点干净干燥，这样焊接质量才好。
还有啊，定期清理电烙铁头，保持它的导热性能。
掌握了这些技巧，焊贴片电阻就轻松多了！。
贴片电阻 无正负极贴片电容 有正负极电容 贴片电阻、电容的焊接方法工具：电烙铁、烙铁架、湿水海绵、镊子、松香、焊锡、脱脂棉、95%酒精、贴片电阻、电容、电路板、220伏电源一、 预热将电烙铁插在铁架上，接上电源，将电烙铁预热。
二、 识别贴片电阻、电容的焊接方法大致是一样的，焊接点也很相似都是平铺的两个接触点，但电容的接触点中间有一条白线用以区分电阻的焊接点。
贴片电阻、电容的体积都很小，有的仅有两三根头发大而已。
● 电阻一般都是黑色的，在背面商标有相应的数字代表其规格。
在电路板上也会有相应标识标出其位置。
如在相应的电阻焊接点旁边标有“R+数字”，对应焊接上即可。
这电阻是不分正负极的而贴片电容且不一定。
● 无正负极贴片电容一般为小正方形，其四面都可以做焊接面。
● 有正负极的电容相对较大，电容只有一个焊接面，在背面上标有一条深色的直线的为正极，在电路板上标有“C+数字”的焊接点位电容的焊接点，有“+”号的一端为正极。
三、 定位 先用电烙铁熔一点焊锡到其中一个焊接点，再用镊子夹取贴片电阻、电容放此处深色为正极置焊接点上，再用电烙铁熔化刚点上去的焊锡，使电阻、电容的一端先焊接上，固定电阻、电容。
注意：电阻和电容要正放在两个焊接点正中间，若偏差比较大，要用烙铁再次熔化焊锡，微调电阻、电容的位置使其正对中间即可。
四、焊接先融一些焊锡到烙铁头尖端，再点去焊接点的另外一段即可。
五、修饰在焊接好电阻、电容后，观察其焊接点是否合格美观。
若不合美观，则应再焊，在点适当松香，使焊锡表面圆润。
六、清洗取绿豆大的棉花团，用镊子夹住，蘸取95%酒精电路板表面的松香洗净。
2011.12.9如有侵权请联系告知删除，感谢你们的配合！。

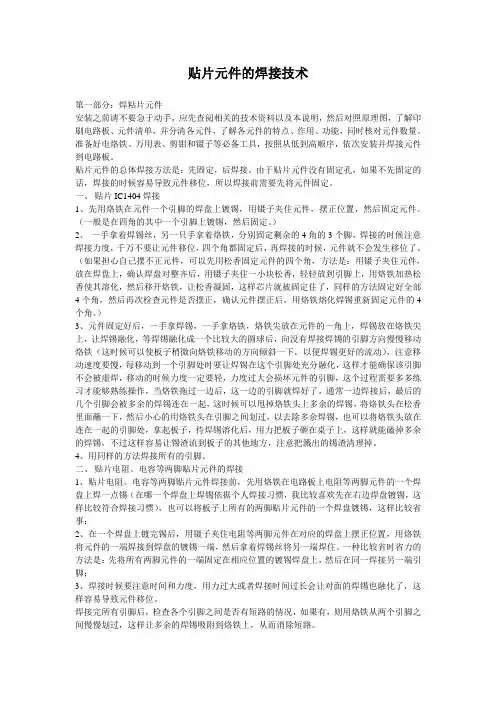

贴片元件焊接方法1、在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。
2、用镊子小心地将QFP芯片放到PCB板上，注意不要损坏引脚。
使其与焊盘对齐，要保证芯片的放置方向正确。
把烙铁的温度调到300多摄氏度，将烙铁头尖沾上少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊锡，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。
在焊完对角后重新检查芯片的位置是否对准。
如有必要可进行调整或拆除并重新在PCB板上对准位置。
3、开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊锡使引脚保持湿润。
用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。
在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。
4、焊完所有的引脚后，用助焊剂浸湿所有引脚以便清洗焊锡。
在需要的地方吸掉多余的焊锡，以消除任何可能的短路和搭接。
最后用镊子检查是否有虚焊，检查完成后，从电路板上清除助焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。
5、贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。
如果管脚很细在第2步时可以先对芯片管脚加锡，然后用镊子夹好芯，在桌边轻磕，墩除多余焊锡，第3步电烙铁不用上锡，用烙铁直接焊接。
当我们完成一块电路板的焊接工作后，就要对电路板上的焊点质量的检查，修理，补焊。
符合下面标准的焊点我们认为是合格的焊点:（1）焊点成内弧形(圆锥形)。
（2）焊点整体要圆满、光滑、无针孔、无松香渍。
（3）如果有引线，引脚，它们的露出引脚长度要在1-1.2MM之间。
（4）零件脚外形可见锡的流散性好。
（5）焊锡将整个上锡位置及零件脚包围。
不符合上面标准的焊点我们认为是不合格的焊点，需要进行二次修理。
（1）虚焊：看似焊住其实没有焊住，主要原因是焊盘和引脚脏，助焊剂不足或加热时间不够。
