d632堆焊焊条

1EDPMn2-03D102钛钙型普通低中合金锰钢堆焊焊条，交直流两用，电弧稳定，脱渣容易，用于堆焊或修复低碳钢、中碳钢及低合金钢磨损件，如车轴、齿轮和搅拌机叶片等。

≤0.20-≤3.50--≥222EDPMn2-16D106低氢钾型普通低中合金锰钢堆焊焊条，交直流两用（交流时空载电压大于70V）；用于堆焊或修复低碳钢、中碳钢及低合金钢磨损件，如车轴、齿轮和搅拌机叶片等。

≤0.20-≤3.50--≥223EDPMn2-15D107低氢钠型普通低中合金锰钢堆焊焊条，采用直流反接；用于堆焊或修复低碳钢、中碳钢及低合金钢磨损件，如车轴、齿轮和搅拌机叶片等。

≤0.20-≤3.50--≥224EDPCrMo-Al-03-D112钛钙型铬钼钢堆焊焊条，交直流两用，电弧稳定，脱渣容易，用于受磨损的低碳钢、中碳钢及低合金钢，特别用于矿山机械与农业机械的堆焊与修复≤0.25-≤1.50≤0.20≤0.20≥225EDPMn3-16D126低氢钾型普通低中合金锰钢堆焊焊条，交直流两用（交流空载电压大于70V）；用于堆焊受磨损的低、中碳钢及低合金钢，如车轴、齿轮、搅拌叶片和行走主动轮等≤0.20-≤4.20--≥286EDPMn3-15D127低氢钾型普通低中合金锰钢堆焊焊条，交直流反接；用于堆焊受磨损的低、中碳钢及低合金钢，如车轴、齿轮、搅拌叶片和行走主动轮等≤0.20-≤4.20--≥287EDPCrMo-A2-03D132钛钙型铬钼钢堆焊焊条，交直流两用，电弧稳定，脱渣容易，用于受磨损的低碳钢、中碳钢及低合金钢，特别用于矿山机械与农业机械的堆焊与修复≤0.50-≤1.50≤3.00Mo≤1.50≥308EDPMn4-16D146低氢钾型普通低中合金锰钢堆焊焊条，交直流两用，电弧稳定；用于堆焊各种受磨损的碳钢件及碳钢道岔≤0.20-≤4.50-≤2.00≥309-D156低氢钾型铬锰钢堆焊焊条，具有抗高冲击载荷和金属间摩擦磨损性能，交直流两用（交流时空载电压大于70V），电弧稳定，焊接工艺性好，脱渣容易，飞溅小，焊道形成美观，用于轧钢机零部件堆焊，如槽轮轧机、铸钢大齿轮、拖拉机驱动轮、支重轮和链轮接等≈0.10≈0.50≈0.70≈3.20-≈3110EDPMn6-15D167低氢钠型普通低中合金锰钢堆焊焊条，采用直流反接；用于农业机械、建筑机械等磨损部件的堆焊，如大型推土机、动力铲的滚轮、汽车环链等≤0.45≤6.50--≥5011EDPCrMo-A3-03D172钛钙型普通低中合金锰钢堆焊焊条，交直流两用，电弧稳定，脱渣容易，用于堆焊齿轮、挖掘斗、拖拉机刮板、深耕犁铧、矿山机械等磨损件≤0.50--≤2.50Mn≤2.50≥4012-D177SL渗透刚系列堆焊焊条中的一种，专用于焊接磨损条件下使用的渗铝钢或非渗铝钢结构，低氢型药皮，采用直流正接，短弧操作；用于焊接单层或多层各种渗铝钢受磨损见，如电站渗铝钢锅炉省煤气管等≤0.50-≤2.50Mn≤2.50≥4013-D202A钛钙型铁基堆焊焊条，交直流两用，焊接工艺性能好，堆焊层硬度适中，具有良好的塑性和耐冲击性；用于碳钢和低合金钢轧钢机零部件的堆焊，如槽轮轧机、铸钢大齿轮等≤0.150.2-0.40.5-0.9 1.8-2.3-26-3014-D202B钛钙型铬钼钢堆焊焊条，交直流两用，焊接工艺性能能好，堆焊金属为马氏体组织，有较好的耐金属间磨损、耐冲击、耐磨料磨损和耐冷热疲劳性能，用于单层或多层堆焊各种受磨损的零部件，如齿轮挖斗、矿山机械等0.5-0.70.3-0.5-0.6-1.0 4.4-5.0-54-5815EDPCrMnSi-15D207低氢钾型铬锰硅钢堆焊焊条，采用直流反接；用于堆焊推土机刀刃板、螺旋桨等磨损零件0.5-1.00≤1.00≤2.500≤3.50≤1.00≥5016EDPCrMo-A4-03D212钛钙型铬钼钒钢堆焊焊条，交直流两用，电弧稳定，脱渣容易，用于单层或多层堆焊各种受磨损的零部件，如齿轮、挖斗、矿山机械等0.3-0.60--≤5.00Mn≤4.00≥5017EDPCrMo-A3-15D227低氢钙型铬钼钒钢堆焊焊条，交流反接，用于堆焊高强度耐磨零部件，如30CrMnSi和35CrMnSi冶金轧辊的堆焊与修复、矿石破碎机部件、矿山用4立方米电铲斗齿及其他挖掘机斗齿等≤5.00--≤2.50Mo≤2.50≥40Mo2.00-3.00V4.00-5.00Mo ≤3.0020EDPCrSi-B D246低氢钾型堆焊焊条，交直流两用；用于堆焊常温及非腐浊条件下，带有磨粒磨损和冲击载荷条件下工作的零部件，如矿山、工程、农业、制砖、水泥、水利等机械的易磨损件≤1.00 1.50-3.00≤0.80 6.50-8.50B0.50-0.90≥60 0.45-0.65-- 4.00-5.0018EDPCrMoV-A2-15D227低氢钠型铬钼钒钢堆焊焊条，采用直流反接，堆焊层为马氏体基体加一定数量的高硬度碳化物，抗磨粒磨损性能较高，堆焊金属具有良好的抗裂性能，但切削加工比较困难，必要时可以经约860℃等温度退火软化；用于承受一定冲击载荷的耐磨件表面堆焊，如掘进机盘形滚刀的受磨面≥5519EDPCrMoV-A1-15D237低氢钠型铬钼钒钢堆焊焊条，采用直流反接；用于堆焊受泥沙磨损和汽浊破坏的水利机械、挖掘斗、矿山机械零部件等0.30-0.60--8.00-10.00≈5021EDMn-A-16D256低氢钾型高锰钢堆焊焊条，交直流两用（交流焊时空载电压不低于70V ），堆焊时宜采用小电流，窄道焊，趁红热时立即锤击或水淬，以减小裂纹倾向。

鑫钻牌XZ常规堆焊焊条系列焊条牌号焊条型号硬度(HRC) 主要用途XZ-D107 EDPMn2-15 22 用于受磨损的低碳钢、中碳钢及低合金钢机件表面，特别适用于矿山机械与农业机械的堆焊与修补。

XZ-D112 EDPCrMo-Al-03 22 用于受磨损的低碳钢、中碳钢及低合金钢机件表面，特别适用于矿山机械与农业机械的堆焊与修补。

XZ-D126 EDPMn3-16 28 用于堆焊受磨损的低碳钢、中碳钢及低合金钢的表面，如车轴、齿轮、行走主动轮、搅拌机叶片等。

XZ-D132 EDPCrMo-A2-03 30 用于受磨损的低碳钢、中碳钢及低合金钢机件表面，特别适合用于矿山机械与农业机械磨损件的堆焊与修补。

XZ-D146 EDPMn4-16 30 用于堆焊各种受磨损的碳钢件表面及碳钢道岔。

XZ-D167 EDPMn6-15 50 用于农业、建筑机械等的磨损部分的堆焊，如大型推土机、动力铲的滚轮、汽车环链等。

XZ-D172 EDPCrMo-A3-03 40 用于堆焊齿轮、挖泥斗、拖拉机刮板、深耕铧犁、矿山机械等磨损件。

XZ-D212 EDPCrMo-A4-03 50 用于单层或多层堆焊各种受磨损的机件表面，如齿轮、挖斗、矿山机械等。

XZ-D227 EDPCrMoV-A2-15 55 用于承受一定量冲击载荷的耐磨件表面堆焊，如掘机盘形滚刀的受磨表面XZ-D256 EDMn-A-16 HB 170 适用于各种破碎机，高锰钢轨，斗、推土机等受冲击而易磨损部位的堆焊。

XZ-D266 EDMn-B-16 HB 170 适用于各种破碎机，高锰钢轨，斗、推土机等受冲击而易磨损部位的堆焊。

XZ-D276 EDCrMn-B-16 20 适用于堆焊水轮机受气蚀破坏的零件，如水轮机的叶片、导水叶等，也适用于要求耐磨性及韧性高的高锰钢制件的堆焊，如铁路道岔、螺旋输送机构、推土机刀片、抓斗、破碎刃等。

XZ-D322 EDRCrMoWV-A1-03 55 用于堆焊各种冷冲模及切削刀具，还可以用来修复要求耐磨损性能较高的机械零件。

电焊条汇总及用途2011年11月6日整理堆焊焊条一、堆焊焊条牌号：GB(AWS)D107、D132、D167、D172、D212、D256、D276、D307、D317、D322、D337、D397、D502、D507、D507Mo、D512、D516MA、D517、D547、D547Mo、D557、D577、D608、D658、D667、D698、D707、D717、D968 牌号二、主要用途：1、D107EDPMn2-1.5常温低硬度堆焊，如车轴等磨损面；2、D132EDPCrMo-A2-03常温中硬度堆焊，适于矿山机械堆焊与修补；3、D167EDPMn6-15常温高硬度堆焊，用于农业、建筑机械等的磨损部分的堆焊；4、D172EDPCrMo-A3-03常温高硬度堆焊，用于堆焊齿轮、挖泥斗等磨损面；5、D212EDPCrMo-A4-03常温高硬度堆焊，用于堆焊挖斗、矿山机械等受磨损的机件表面；6、D256EDNn-A-16高锰钢堆焊，用于各种破碎机等受冲击磨损部位的堆焊；7、D276EDCrNn-B-16耐气蚀高铬锰钢堆焊8、D307EDD-D-15高速钢刀具、刃口堆焊；9、D317EDRCrMoWV-A3-15冷冲模及切削刀具的堆焊；10、D322EDRCrMoWV-A1-03同D317；11、D337EDRCrW-15热煅模堆焊；12、D397EDRCrMnMo-15热煅模堆焊；13、D502EDCr-A1-03轴及中温高压阀门堆焊，堆焊金属具有空淬特性；14、D507EDrCrW-15同D502 D507MoEDRCrMnMo-15中温高压阀门堆焊，堆焊金属具有空淬特性；15、D512EDCr-B-03轴及过热蒸汽阀门堆焊，堆焊金属具有空淬特性；16、D516MAEDCrMn-A-16中温高压阀门堆焊，堆焊金属具有空淬特性；17、D517EDCr-B-15轴及过热蒸汽阀门堆焊，堆焊金属具有空淬特性；18、D547EDCrNi-A-15高温高压阀门堆焊，抗擦伤性强；19、D547MoEDCrNi-B-15高温高压阀门堆焊，堆焊金属时效强化效果显着；20、D557EDCrNi-C-15同D547Mo D577EDZCrMn-C-15中温高压阀门堆焊，堆焊工艺简单，易于操作；21、D608EDZ-A1-08抗磨粒磨损表面堆焊；22、D658Fe-Cr-B高铬钼石墨型焊条，堆焊高温耐磨，耐腐蚀的部件；23、D667EDZCr-C-15抗强烈磨损表面堆焊，耐磨损、耐腐蚀和耐气蚀能力良好；24、D698Fe-Cr-B用于破碎机，搅拌机的磨损修复，如砖机搅刀、水泥厂塔盘等；25、D707EDW-A-15碳化钨型，抗强烈磨损表面堆焊；26、D717------用于耐岩石强烈磨损的机械零件；27、D968Fe-Cr-B铬、硼含量较高，广泛用于矿山、建材、石料破碎等易磨损件的修复铬镍不锈钢焊条一、焊条牌号：GB(AWS)A002、A022、A022Mo、A042、A052、A062、A102、A107、A132、A137、A172、A202、A207、A212、A237、A222、A302、A302SL、A307、A312、A402、A407、A412、A422、A502、A507、A607、A902 牌号二、主要用途：1、A002E308L-16用于超低碳00Cr19Ni10不锈钢结构的焊接；2、A022E316L-16用于超低碳00Cr18Ni12Mo系列不锈钢结构的焊接；3、A022MoE317L-16用途同A022，耐蚀性更优于A022 ；4、A042E309MoL-16抗蚀性能优异.用于超低碳00Cr23Ni13Mo2不锈钢结构的焊接；5、A052------用于超低碳00Cr18Ni24Mo5不锈钢结构及异种钢的焊接；6、A062E309L-16抗晶间腐蚀能力强，用于超低碳00Cr18Ni24Mo5不锈钢结构及异种钢的焊接；7、A102E308-16焊接工艺性能优异，用于一般的不锈钢结构的焊接；8、A107E308-15同A102，可全位置焊接；9、A132E347-16抗晶间腐蚀能力强，用于重要耐腐蚀含钛稳定的0Cr19Ni11Ti 不锈钢的焊接；10、A137E347-15用途同A132，可全位置焊接；11、A172E307-16抗裂性好，焊ASTM307钢及异种钢；12、A202E316-16用于非氧化性酸介质工作的0Cr18Ni12Mo2不锈钢结构的焊接；13、A207E316-15同A202，可全位置焊接；14、A212E318-16同A202，抗晶间腐蚀性能好；15、A237E318V-15用于一般耐热及耐腐蚀的0Cr18Ni10及0Cr18Ni12Mo不锈钢结构焊接；16、A222E317MoCu-16在硫酸介质中抗腐蚀性能优异，用于焊接相同类型的含铜的不锈钢；17、A302E309-16用于0Cr24Ni13类型的不锈钢及复合钢、异种钢、高铬钢、高锰钢等结构焊接；18、A302SLE309Mo-16对渗铝层保护好，焊接Q235、20g、Cr5Mo等钢材表面渗铝部件；19、A307E309-15用途同A302，可全位置焊接A312E309Mo-16异种钢焊接效果好，用于0Cr24Ni13Mo2类型不锈钢、异种钢、复合钢的焊接；20、A402E310-16用于在高温条件下工作的0Cr26Ni21耐热不锈钢及铬钢、异种钢的焊接；21、A407E310-15同A402，可全位置焊接；22、A412E310Mo-16同A402,在抗裂、耐蚀、耐热方面优于A402、A407A422------用于0Cr25Ni20Si2奥氏体耐热钢及异种钢的焊接；23、A502ED16-25MoN-16用于焊接呈淬火状态下的低、中合金钢、异种钢结构.以及同类型的热强钢；24、A507ED16-25MoN-15同A502，可全位置焊接；25、A607E330MoMnWNb-15用于工作温度850-900℃高温条件下0Cr20Ni32、Cr18Ni37等不锈钢焊接；26、A902E320-16耐蚀性优异，抗氧化能力强，用于硫酸、硝酸、磷酸和氧化性酸腐蚀介质中铬不锈钢焊条一、铬不锈钢焊条牌号GB(AWS)：G202、G207、G217、G302二、主要用途1、G202E410-16用于0Cr13及1Cr13不锈钢结构的焊接.也可用于耐蚀堆焊；2、G207E410-15用途同G202，可全位置焊接3、G217E410-15用于0Cr13、1Cr13、2Cr13不锈钢结构焊接4、G302E430-16用于耐硝酸腐蚀、耐热的Cr17不锈钢结构的焊接铜及铜合金焊条一、铜及铜合金焊条牌号GB(AWS)：Cu107、Cu207、Cu227、Cu237二、主要用途：1、Cu107ECu紫铜.耐大气，海水腐蚀.导电性好。

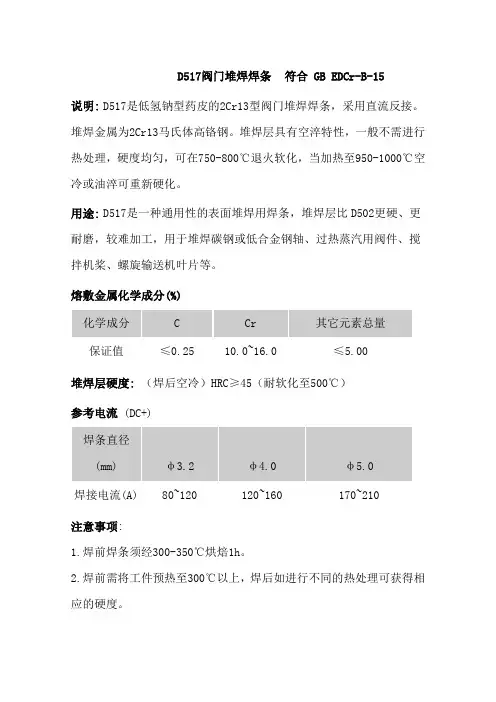

D517阀门堆焊焊条符合 GB EDCr-B-15说明:D517是低氢钠型药皮的2Cr13型阀门堆焊焊条，采用直流反接。

堆焊金属为2Cr13马氏体高铬钢。

堆焊层具有空淬特性，一般不需进行热处理，硬度均匀，可在750-800℃退火软化，当加热至950-1000℃空冷或油淬可重新硬化。

用途:D517是一种通用性的表面堆焊用焊条，堆焊层比D502更硬、更耐磨，较难加工，用于堆焊碳钢或低合金钢轴、过热蒸汽用阀件、搅拌机桨、螺旋输送机叶片等。

熔敷金属化学成分(%)化学成分C Cr其它元素总量保证值≤0.2510.0~16.0≤5.00堆焊层硬度:（焊后空冷）HRC≥45（耐软化至500℃）参考电流(DC+)焊条直径(mm)φ3.2φ4.0φ5.0焊接电流(A)80~120120~160170~210注意事项:1.焊前焊条须经300-350℃烘焙1h。

2.焊前需将工件预热至300℃以上，焊后如进行不同的热处理可获得相应的硬度。

阀门堆焊焊条使用说明:执行GB984-2001标准堆焊是在工件的表面或边缘进行熔敷一层耐磨、耐蚀、耐热等性能金属层的焊接工艺。

对修复和提高零件的使用寿命，合理使用材料，提高产品性能，降低成本有显著的经济效益。

堆焊工作及工作条件十分复杂，堆焊时必须根据不同要求选用合适的焊条。

不同的工件和堆焊焊条要采用不同的堆焊工艺，才能获得满意的堆焊效果。

堆焊中最常碰到的问题是开裂，防止开裂的主要方法是：1、焊前预热，控制层间温度，焊后缓冷。

2、焊后进行消除应力热处理。

3、避免多层堆焊时开裂，采用低氢型堆焊焊条。

4、必要时，堆焊层与母材之间堆焊过渡层（用碳当量低、韧性高的焊条）。

开裂与工件及焊缝熔敷金属的含碳量、合金元素之间有直接关系，所以预热温度一般依据所用焊条的碳当量来估算。

碳当量公式如下：Ceq=C+1/6Mn+1/24Si+1/5Cr+1/4Mo+1/15Ni此估算公式适宜于低、中、高碳钢和低合金钢材料。
