(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920209054.7
(22)申请日 2019.02.17
(73)专利权人 青岛瑞安建工集团有限公司
地址 266000 山东省青岛市市北区同安二
路6号乙0508室

(72)发明人 于海波　
(51)Int.Cl.
B21F 1/02
(2006.01)

B21F 11/00
(2006.01)

(54)实用新型名称
一种建筑机械用钢筋拉直装置
(57)摘要
本实用新型公开了一种建筑机械用钢筋拉
直装置，包括箱体，所述箱体的内腔底面左侧固
接有第一电机，所述第一电机的输出端固接有第
一齿轮，所述箱体的内腔固接有进油管，所述箱
体的内腔加工有凹槽，所述转盘的上下两端分别
固接有刀具和把手。该建筑机械用钢筋拉直装
置，通过进油管、出油口和凹槽的配合连接，使钢
筋在进行拉直之前，通过出油口对钢筋进行浸
油，保护钢筋，剩余滴落的油滴进凹槽，进行回收
再次使用，解决了直接拉直钢筋会对钢筋造成伤
害的问题，通过转盘、把手和刀具的连接配合，使
钢筋在需要进行切断时，不需要临时去找切割工
具，解决了钢筋需要切断时，临时找工具浪费时
间的问题。

权利要求书1页 说明书3页 附图4页
CN 209502829 U
2019.10.18

C
N
2
0
9
5
0
2
8
2
9
U
1.一种建筑机械用钢筋拉直装置，包括箱体（1），其特征在于：所述箱体（1）的内腔底面
左侧固接有第一电机（5），所述第一电机（5）的输出端固接有第一齿轮（7），所述箱体（1）的
内腔左侧凸块通过轴承（12）与研磨管（26）转动相连，所述轴承（12）的内圈和外圈分别固接
有研磨管（26）和箱体（1），所述研磨管（26）的外壁中间固接有第二齿轮（25），所述第二齿轮
（25）和第一齿轮（7）的外壁设有链条（6），所述链条（6）与第二齿轮（25）和第一齿轮（7）相啮
合，所述箱体（1）的内腔固接有进油管（15），所述进油管（15）的下端固接有出油口（14），所
述箱体（1）的内腔加工有凹槽（3），所述箱体（1）的内腔上下两侧均设有滑块（17），所述滑块
（17）与箱体（1）间隙配合，所述箱体（1）的上下两端右侧均设有第一螺栓（16），所述第一螺
栓（16）贯穿箱体（1），所述第一螺栓（16）与箱体（1）螺纹连接，所述第一螺栓（16）的内端固
接滑块（17），所述滑块（17）的内侧左右两端均固接有第二电机（2），所述第二电机（2）的输
出端固接有传送辊（4），所述箱体（1）的右端固接有直块（20），所述直块（20）通过转轴（23）
与转盘（24）转动连接，所述转盘（24）的上下两端分别固接有刀具（18）和把手（22）。
2.根据权利要求1所述的一种建筑机械用钢筋拉直装置，其特征在于：所述箱体（1）的
左侧上下连端均固接有挡块（10），所述箱体（1）的左侧上下连端均固接有第一直杆（13），所
述第一直杆（13）的左侧固接挡块（10），所述挡块（10）的外侧设有第二螺栓（9），所述第二螺
栓（9）贯穿挡块（10），所述第二螺栓（9）与挡块（10）螺纹连接，所述第二螺栓（9）的内侧固接
有压环（11）。
3.根据权利要求1所述的一种建筑机械用钢筋拉直装置，其特征在于：所述箱体（1）的
左右两侧内腔均固接有胶垫（19）。
4.根据权利要求1所述的一种建筑机械用钢筋拉直装置，其特征在于：所述把手（22）的
外壁套接有胶套（21）。
5.根据权利要求1所述的一种建筑机械用钢筋拉直装置，其特征在于：所述箱体（1）的
外表面喷涂有油漆（8）。
6.根据权利要求1所述的一种建筑机械用钢筋拉直装置，其特征在于：所述传送辊（4）
的外壁加工有磨纹（27）。

权　利　要　求　书
1/1页

2
CN 209502829 U

合集下载

【CN209509470U】一种剪力墙连墙件装置【专利】

【CN209509470U】一种剪力墙连墙件装置【专利】

( 57 )摘要 本实用新型提供了一种剪力墙连墙件装置，
包括预埋件 、直螺纹套筒 和过丝圆 环 ；所述预埋 件埋设在剪力墙内 ，预埋件的连接端开设有外螺 纹 ，所述直螺纹套筒内开设有内螺纹 ，所述过丝 圆环的连接端开设有外螺纹 ，固定端环绕呈环 形 ，用于穿设构成脚手架的 钢管 ，直螺纹套筒的 两端分别与预埋件和过丝圆环的连接端螺接；本 实用新型所述的一种剪力墙连墙件装置，能够利 用预埋件、直螺纹套筒和过丝圆环将构成脚手架 的钢管固定在剪力墙上，由于预埋件和过丝圆环 与直螺纹套筒之间采用螺接的方式连接，因此拆 装方便 ，节约人力物力 ；进一步的 ，还便于剪力墙 后期的修复。
权利要求书1页 说明书2页 附图1页
CN 209509470 U
CN 209509470 U
权 利 要 求 书
1/1 页
1 .一种剪力墙连墙件装置，其特征在于：包括预埋件、直螺纹套筒和过丝圆环；所述预 埋件埋设在剪力墙内 ，预埋件的连接端开设有外螺纹 ，所述直螺纹套筒内开设有内螺纹 ，所 述过丝圆环的连接端开设有外螺纹，固定端环绕呈环形，用于穿设构成脚手架的钢管，直螺 纹套筒的两端分别与预埋件和过丝圆环的连接端螺接。
实用新型内容 [0003] 本实用新型的目的在于提供一种剪力墙连墙件装置，能够将构成脚手架的钢管稳 定的连接在剪力墙上 ，增强脚手架的稳定性 ；同时 ，施工完成后 ，不需要拆除 剪力墙连墙件 装置，节约材料和劳动力。 [0004] 为了实现上述目的，本实用新型采用以下技术方案： [0005] 一种剪力墙连墙件装置，包括预埋件、直螺纹套筒和过丝圆环；所述预埋件埋设在 剪力墙内 ，预埋件的连接端开设有外螺纹 ，所述直螺纹套筒内开设有内螺纹 ，所述过丝圆环 的连接端开设有外螺纹，固定端环绕呈环形，用于穿设构成脚手架的钢管，直螺纹套筒的两 端分别与预埋件和过丝圆环的连接端螺接。 [0006] 所述预埋件的固定端弯折，与连接端呈90度夹角。 [0007] 所述过丝圆环采用圆钢制成。 [0008] 本实用新型的有益效果： [0009] 本实用新型所述的一种剪力墙连墙件装置，能够利用预埋件、直螺纹套筒和过丝 圆环将构成脚手架的钢管固定在剪力墙上，由于预埋件和过丝圆环与直螺纹套筒之间采用 螺接的方式连接 ，因此拆装方便 ，节约人力物力 ；进一步的 ，还便于剪力墙后期的修复。
【CN209594230U】一种农业机械牵引架装置【专利】

【CN209594230U】一种农业机械牵引架装置【专利】


实用新型内容 [0003] 本实用新型针对现有技术存在的上述不足，提供一种结构合理的一种农业机械牵 引架装置。 [0004] 本实用新型的目的是通过以下技术方案来实现： [0005] 一种农业机械牵引架装置，包括固定架、鸭嘴架、拖拉机车架、螺柱、连接销、硬质 拉伸弹簧，所述固定架中部具有架体 ,架体外部对称分布连接座 ,连接座内部具有条形孔， 架体内部均匀分布一号焊接槽，所述鸭嘴架端部具有一号转动座 ,一号转动座内部具有转 动孔，一号转动座后部具有二号转动座 ,二号转动座内部均匀分布二号焊接槽，连接座配合 形成连接腔 ，一号转动座置入连接腔内 ，连接销插入条形孔与转动孔内 ，连接销端部与螺 接 ，硬 质拉 伸弹簧端部置入一号焊接槽内焊接 ，硬 质拉 伸弹簧 另一端置入二号焊接槽内焊 接，固定架与鸭嘴架连接。 [0006] 所述鸭嘴架后部具有二号转动座 ,二号转动座外部对称分布卡板 ,卡板内部具有 销孔 ,鸭嘴架通过销孔与拖车销接，架体内部均匀分布连接孔，所述拖拉机车架内部均匀分 布，螺柱插入与连接孔内，拖拉机车架端部与螺接，固定架与拖拉机车架连接。 [0007] 有益效果： [0008] 连接座内部具有条形孔，连接销插入条形孔与转动孔内，起到连接作用的同时，一 号转动座可以 沿水平方向 产生位移 ，使鸭嘴 架与固定架的 水平面内的间距变大 ，从而使鸭 嘴架可以沿连接销轴线摆动的范围扩大不会与连接座发生磕碰，同时硬质拉伸弹簧可以为 此时受到的载荷提供减缓，防止连接销受到大的剪力被破坏，结构合理，在正常行驶的过程 中，硬质拉伸弹簧与连接销共同承受牵引力，可以均匀分担载荷，结构合理。
附图说明 [0009] 图1为本实用新型所述的一种农业机械牵引架装置俯视剖面结构示意图。 [0010] 图2为本实用新型所述的一种农业机械牵引架装置固定架侧视结构示意图。 [0011] 图3为本实用新型所述的一种农业机械牵引架装置鸭嘴架主视结构示意图。 [0012] 图4为本实用新型所述的一种农业机械牵引架装置鸭嘴架侧视结构示意图。
【CN209599190U】钢筋存料架【专利】

【CN209599190U】钢筋存料架【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920190688.2(22)申请日 2019.02.12(73)专利权人 青岛光大集团大型构件有限公司地址 266400 山东省青岛市黄岛区凤凰山路3998号(72)发明人 于明照　(51)Int.Cl.B25H 3/04(2006.01)(54)实用新型名称钢筋存料架(57)摘要本实用新型公开了一种钢筋存料架，属于钢筋存放领域，其技术方案要点是包括水平放置的底框，所述底框上两个相对的边上均固定连接有两个支撑杆，支撑杆上设有倾斜设置的支杆，支撑杆的顶端固定连接有水平设置的顶杆，底框的底面铰接有轮子，轮子有四个，底框上螺纹连接有竖直设置的套筒，套筒的转动轴线竖直设置，套筒内部固定连接有竖直设置的弹簧，套筒的底端内部沿套筒的轴线滑移连接有竖直设置的固定钉，套筒的顶面与底框的顶面平齐且弹簧处于最大压缩状态时，固定钉的底端位于底框的下方。

本实用新型解决了现有技术下钢筋放置架移动困难的技术问题，达到了能够便于移动钢筋放置架的效果，应用于钢筋存放中。

权利要求书1页 说明书3页 附图4页CN 209599190 U 2019.11.08C N 209599190U权　利　要　求　书1/1页CN 209599190 U1.一种钢筋存料架，其特征在于：包括水平放置的底框(1)，所述底框(1)呈方形框状，所述底框(1)上两个相对的边上均固定连接有两个支撑杆(2)，支撑杆(2)倾斜设置，且支撑杆(2)的底端与底框(1)固定连接，顶端位于底框(1)的边缘内部，位于底框(1)同一侧上的两个支撑杆(2)互相平行，支撑杆(2)上设有倾斜设置的支杆(4)，支杆(4)不与支撑杆(2)连接的一端高于支杆(4)与支撑杆(2)连接的端部，且互相平行的支撑杆(2)上的支杆(4)互相平行，支撑杆(2)的顶端固定连接有水平设置的顶杆(3)，顶杆(3)垂直于支撑杆(2)，且顶杆(3)同时与四根支撑杆(2)固定连接，底框(1)的底面铰接有轮子(6)，轮子(6)有四个，且四个轮子(6)分别位于支撑杆(2)与底框(1)连接处，轮子(6)的转动轴线互相平行，底框(1)上螺纹连接有竖直设置的套筒(5)，套筒(5)的转动轴线竖直设置，套筒(5)内部固定连接有竖直设置的弹簧(54)，套筒(5)沿竖直方向贯穿底框(1)，套筒(5)的底端内部沿套筒(5)的轴线滑移连接有竖直设置的固定钉(51)，固定钉(51)的侧壁与套筒(5)的内壁抵接，且固定钉(51)的顶端与弹簧(54)的底端固定连接，套筒(5)的顶面与底框(1)的顶面平齐且弹簧(54)处于最大压缩状态时，固定钉(51)的底端位于底框(1)的下方。

【CN209526435U】一种线缆架设助力装置【专利】

【CN209526435U】一种线缆架设助力装置【专利】

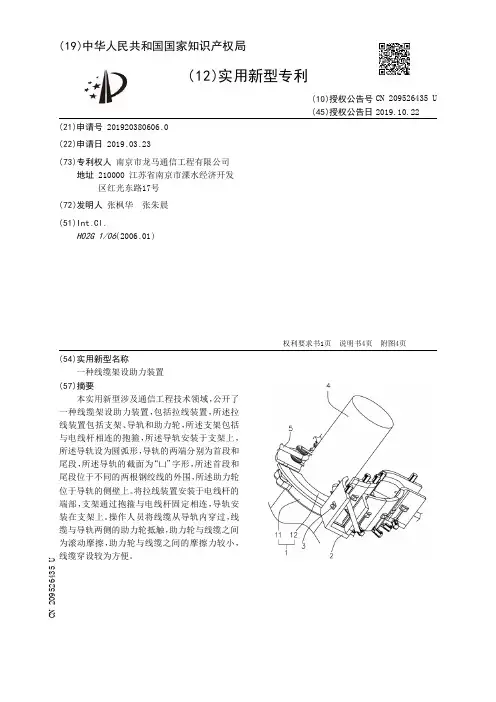

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920380606.0(22)申请日 2019.03.23(73)专利权人 南京市龙马通信工程有限公司地址 210000 江苏省南京市溧水经济开发区红光东路17号(72)发明人 张枫华　张朱晨　(51)Int.Cl.H02G 1/06(2006.01)(54)实用新型名称一种线缆架设助力装置(57)摘要本实用新型涉及通信工程技术领域，公开了一种线缆架设助力装置，包括拉线装置，所述拉线装置包括支架、导轨和助力轮，所述支架包括与电线杆相连的抱箍，所述导轨安装于支架上，所述导轨设为圆弧形，导轨的两端分别为首段和尾段，所述导轨的截面为“凵”字形，所述首段和尾段位于不同的两根钢绞线的外围，所述助力轮位于导轨的侧壁上。

将拉线装置安装于电线杆的端部，支架通过抱箍与电线杆固定相连，导轨安装在支架上。

操作人员将线缆从导轨内穿过，线缆与导轨两侧的助力轮抵触，助力轮与线缆之间为滚动摩擦，助力轮与线缆之间的摩擦力较小，线缆穿设较为方便。

权利要求书1页 说明书4页 附图4页CN 209526435 U 2019.10.22C N 209526435U权　利　要　求　书1/1页CN 209526435 U1.一种线缆架设助力装置，包括拉线装置，其特征在于：所述拉线装置包括支架（1）、导轨（2）和助力轮（3），所述支架（1）包括与电线杆（4）相连的抱箍（11），所述导轨（2）安装于支架（1）上，所述导轨（2）设为圆弧形，导轨（2）的两端分别为首段（21）和尾段（23），所述导轨（2）的截面为“凵”字形，所述首段（21）和尾段（23）位于不同的两根钢绞线（5）的外围，所述助力轮（3）位于导轨（2）的侧壁上。
