电感基础知识大全电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

线圈的Q值愈高，回路的损耗愈小。

线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。

在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

4、铜芯线圈铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。

5、色码电感器色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。

6、阻流圈（扼流圈）限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。

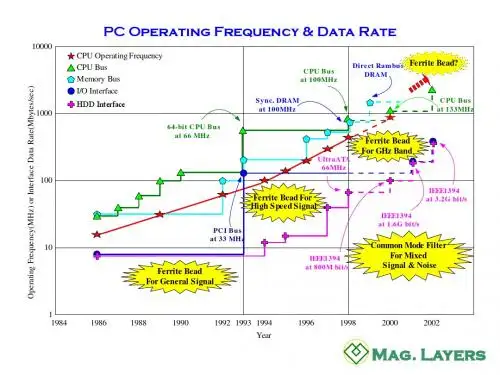

电感知识（经典版）电感器，简称电感，是将电能转换为磁能并存储起来的元件，在电⼦系统和电⼦设备中必不可少。

其基本特性如下：通低频、阻⾼频；通直流、阻交流。

电感在电路中主要⽤于耦合、滤波、缓冲、反馈、阻抗匹配、振荡、定时、移相等。

1 电感的分类电感总体上可以分为两⼤类：⼀类是⾃感线圈或变压器；另⼀类是互感变压器。

1.1 电感线圈的外形及特点电感线圈有⼩型固定电感线圈、空芯线圈、扼流圈、可变电感线圈、微调电感线圈等。

（1）⼩型固定电感线圈⼩型固定电感线圈是将线圈绕制在软磁铁氧体的基础上，再⽤环氧树脂或塑料封装制作⽽成。

⼩型固定电感线圈外形结构主要有⽴式和卧式两种。

⼩型固定电感线圈的电感量较⼩，⼀般为0.1～100p.H，⼯作频率为10kHz～⒛0MHz。

其特点是体积⼩、质量轻、结构牢固和安装⽅便。

各种常见⼩型固定电感线圈外形如图1所⽰。

图1 常见⼩型固定电感线圈外形（2）空芯线圈空芯线圈是⽤导线直接绕制在⾻架上⽽制成。

线圈内没有磁芯或铁芯，通常线圈绕的匝数较少，电感量⼩，常⽤在⾼频电路中，如电视机的⾼频调谐器。

常见空芯线圈外形如图2所⽰。

图2 常见空芯线圈外形（3）扼流圈扼流圈常有低频扼流圈和⾼频扼流圈两⼤类。

（a）低频扼流圈低频扼流圈⼜称滤波线圈，⼀般由铁芯和绕组等构成。

低频扼流圈常与电容组成电源滤波电路，以滤除整流后残存的交流成分，通常使⽤硅钢⽚或铁芯为磁芯，体积和质量较⼤。

常见的低频扼流圈外形如图3所⽰。

图3 常见低频扼流圈外形（b）⾼频扼流圈⾼频扼流圈⽤在⾼频电路中，阻碍⾼频信号的通过。

在电路中，⾼频扼流圈常与电容串联组成滤波电路，起到分开⾼频和低频信号的作⽤；电感量较⼩，⼀般为2.5～10mH，通常使⽤铁氧体为磁芯。

常见的⾼频扼流圈外形如图4所⽰。

图4 常见⾼频扼流圈外形（4）可变电感线圈可变电感线圈通过调节磁芯在线圈内的位置来改变电感量。

常见的可变电感线圈外形如图5所⽰。

图5 常见可变电感线圈外形（5）印刷电感器印刷电感器⼜称微带线，常⽤在⾼频电⼦设备中，它是由印制电路板上⼀段特殊形状的铜箔构成。

高三物理电容电感知识点电容和电感是电路中常见的元件，具有重要的应用价值。

在高三物理学习中，了解电容和电感的基本知识点对于理解电路和解决相关问题非常重要。

本文将为您介绍高三物理中与电容和电感相关的几个重要知识点。

1. 电容器的基本概念和性质电容器是由两个导体板和之间的绝缘介质组成的。

电容的单位是法拉（F），常用的是微法（μF）和皮法（pF）。

电容器的电容量与导体板的面积成正比，与板间距和绝缘介质的介电常数成反比。

电容器有充电和放电过程，其充放电过程中的电荷量和电压满足一定的规律。

2. 并联和串联电容器在电路中，多个电容器可以并联或串联连接。

并联电容器的总电容量等于各电容器电容量之和，而串联电容器的总电容量满足分式求和的规律。

这个概念在实际电路中非常重要，可以用来计算电路的总电容量，判断电路的等效电容情况。

3. 电容器的充放电特性当电容器与直流电源相连时，电容器会发生充电过程。

电容器的充电速率与电容器的电容量和电阻值有关。

当电容器与导线断开连接并与电阻相连时，电容器会发生放电过程。

电容器的放电过程可以通过电流、电压和时间的关系来描述。

4. 电感的基本概念和性质电感是导体中产生的感应电动势与电流变化率之比。

电感的单位是亨利（H）。

通常使用的是毫亨（mH）和微亨（μH）。

电感元件通常由线圈构成，导线的长度、截面积和匝数都是影响电感的因素。

电感器在电路中常用于控制电流、滤波、储能等方面。

5. 电感对交流电的影响电感元件对交流电的影响非常重要。

在交流电路中，电感具有阻碍电流变化的特性。

通过电感的存在，可以使电路产生阻抗，从而影响电流和电压的分布。

电感元件与电容元件可以相互作用，形成电路的谐振。

这在电路设计和信号处理中具有重要意义。

6. 电容和电感在电路中的应用电容和电感在电路中有多种应用。

电容可以用于储能、滤波、调节电流等方面。

电感常用于制造和调节电路的感应电动势、阻抗匹配和频率选择。

它们在电子产品、通信系统、电力传输等领域都有广泛的应用。

一、电感
1.电感：即我们俗称的线圈。

2.种类极其表示方法：
3.电感的代号：在电路中一般用“L”表示电感。

4.电感的单位：亨利（H）、毫亨（MH）、微亨(UH). 换算关系：1H= 103 MH= 106 UH
5.电感的作用：滤波。

二、变压器
1.结构：由两个或多个电感线圈组成的电子元件。

2.变压器的作用：能将输给它的电压变换成另一种我们需要的电压输出给次级电路使用。

3.变压器的代号：在电路中一般用字母“T”表示。

4.变压器的表示方法：
1、变压器的种类：
按工作频率分为高频变压器（磁性天线）、中频变压器（中周）、低频变压器（火牛）。

2、变压器的单位：
同电感的单位相同为亨利（H）、毫亨（MH）、微亨(UH).
3、变压器的使用注意事项：
任何变压器在使用时都必须注意它的初次级引脚顺序,绝不能调换使用，否则将损害变压器或电路中的其他元器件，引起整个电路无效。
