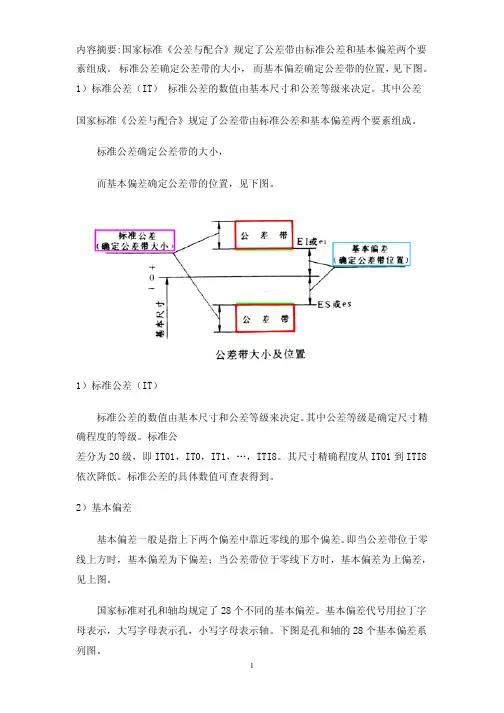

内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。
1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。
1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差等级是确定尺寸精确程度的等级。
标准公差分为20级，即IT01，IT0，IT1，…，ITI8。
其尺寸精确程度从IT01到ITI8依次降低。
标准公差的具体数值可查表得到。
2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。
即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。
国家标准对孔和轴均规定了28个不同的基本偏差。
基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。
下图是孔和轴的28个基本偏差系列图。
从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。
孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。
JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。
基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。
7-6 极限与配合按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规定的技术要求，这种性质称为互换性。
零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效益。
建立极限与配合制度是保（GB/T1800、证零件具有互换性的必要条件。
机械设计制造及其自动化专业课程介绍默认分类 2010-04-24 11:35:19 阅读61 评论0 字号：大中小订阅作者：船舶学院时间：2009-6-16 14:40:51“机电系统计算机控制”教学大纲(PUTER CONTROL OF ELECTRICAL MACHINE SYSTEMS)大纲编制：李哲教研室主任：李哲课程编码：课程名称：机电系统计算机控制教学性质：选修课适用专业：机械及近机类专业学时：30（26/4）学分：1.5一、课程的性质、目的与任务本课程是适应机电一体化的发展趋势而设立的，是机械设计制造及自动化专业的一门主干课程，主要讲述直流电机、交流电机控制系统，液压伺服控制系统和气压传动控制系统，通过这门课让学生掌握机电液气系统的设计和应用。
二、课程的基本要求本课程主要讲授内容有直流、交流电机的组成、原理、动态特性及其应用，液压伺服系统设计与气压传动系统设计；要求学生掌握机电液气系统的组成、分类，分析和设计；了解各自的特点和应用场合；具备分析机电液气系统和设计简单的机电液气系统的能力，为进一步学习深造和适应未来的工作奠定基础。
三、本课程与相关课程的联系与分工相关课程有：电工学、模拟电路、自动控制原理、液压传动；电工学、模拟电路、自动控制原理等课程作为本课程的基础课。
液压传动课程侧重于讲述液压传动系统，本课程侧重于液压控制系统。
四、教学大纲内容使用教材与参考教材1、使用教材：（骆涵秀主编机电控制 XX大学 2000年1月）2、参考教材：（李洪人液压控制系统国防工业）（邓星钟机电传动控制机械工业）（朱善君可编程控制器系统原理应用维护清华大学）五、教学大纲内容及学时分配第一章概述（2）本章主要内容有：分别用实例引出机电、液压、气动控制系统的整体组成，功能和特点；要求学生掌握机电液气系统的组成；了解机电液气系统的发展方向和选用原则。
第二章直流电机（4）本章主要内容有：直流电机的原理，动态特性分析和系统应用；要求学生掌握直流电机的机械特性和系统应用；了解直流电机的原理、组成。

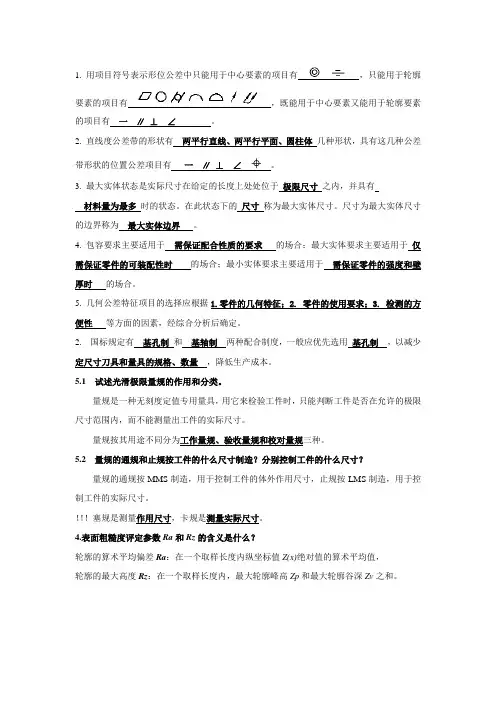

1. 用项目符号表示形位公差中只能用于中心要素的项目有，只能用于轮廓要素的项目有，既能用于中心要素又能用于轮廓要素的项目有一∥⊥∠。
2. 直线度公差带的形状有两平行直线、两平行平面、圆柱体几种形状，具有这几种公差带形状的位置公差项目有一∥⊥∠。
3. 最大实体状态是实际尺寸在给定的长度上处处位于极限尺寸之内，并具有材料量为最多时的状态。
在此状态下的尺寸称为最大实体尺寸。
尺寸为最大实体尺寸的边界称为最大实体边界。
4. 包容要求主要适用于需保证配合性质的要求的场合；最大实体要求主要适用于仅需保证零件的可装配性时的场合；最小实体要求主要适用于需保证零件的强度和壁厚时的场合。
5. 几何公差特征项目的选择应根据1.零件的几何特征；2. 零件的使用要求；3. 检测的方便性等方面的因素，经综合分析后确定。
2. 国标规定有基孔制和基轴制两种配合制度，一般应优先选用基孔制，以减少定尺寸刀具和量具的规格、数量，降低生产成本。
5.1 试述光滑极限量规的作用和分类。
量规是一种无刻度定值专用量具，用它来检验工件时，只能判断工件是否在允许的极限尺寸范围内，而不能测量出工件的实际尺寸。
量规按其用途不同分为工作量规、验收量规和校对量规三种。
5.2 量规的通规和止规按工件的什么尺寸制造？分别控制工件的什么尺寸？量规的通规按MMS制造，用于控制工件的体外作用尺寸，止规按LMS制造，用于控制工件的实际尺寸。
！！！塞规是测量作用尺寸，卡规是测量实际尺寸。
4.表面粗糙度评定参数Ra和Rz的含义是什么？轮廓的算术平均偏差Ra：在一个取样长度内纵坐标值Z(x)绝对值的算术平均值，轮廓的最大高度Rz：在一个取样长度内，最大轮廓峰高Zp和最大轮廓谷深Zv之和。
4.3 表面粗糙度的图样标注中，什么情况注出评定参数的上限值、下限值？什么情况要注出最大值、最小值？上限值和下限值与最大值和最小值如何标注？当允许在表面粗糙度参数的所有实测值中，超过规定值的个数少于总数的16％时，应在图样上标注表面粗糙度参数的上限值或下限值，称“16%规则”。
