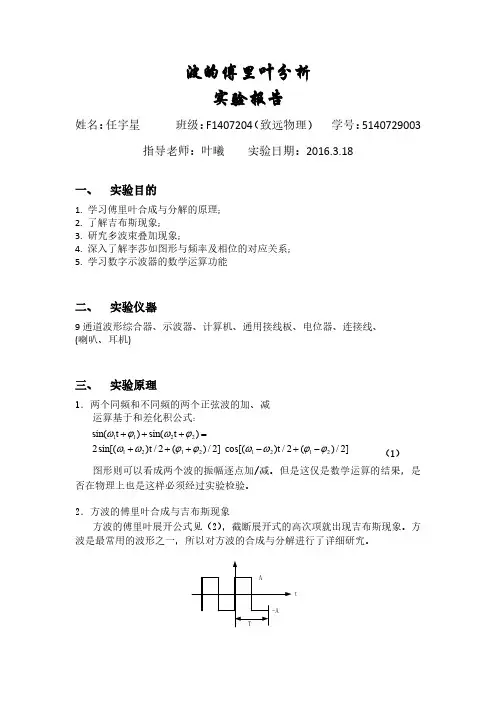

方波傅立叶合成实验总结第1篇先观察一下滤波器的冲击响应。
设置一个慢频的方波，周期长到足以使滤波器受到冲击后恢复平静。
占空比1%，这样近似一个冲击信号。
示波器双踪测试，通道1黄色测试输入的冲击信号，通道2蓝色测试滤波器的输出信号源配置冲击信号，注意占空比1KHz中心频率的带通滤波器冲击响应3KHz中心频率的带通滤波器冲击响应5KHz中心频率的带通滤波器冲击响应以1K 3K5K带通滤波器为例进行测试，可以观察到冲击后，滤波器输出是一个衰减的正弦波。
从右侧的“测量”栏里看通道2的频率，分别为1K 3K5K。
这就说明，滤波器自身的RC元件设定了固有的谐振频率。
外部给一个能量后，能量就在RC元件中以这个固有频率振荡并衰减。
划重点：滤波器的硬件电路设置了一个固有的谐振频率。
再看一下1K方波作用于滤波器。
注意观察A点和B点，这里是方波边沿与正弦波交叉的地方。
可以看到A点是正弦波上升的起点，正好对应方波的上升沿。
B点是正弦波下降到波谷的起点，正好对应方波的下降沿。
就像荡秋千一样，方波在合适的时刻给滤波器持续的激励。
合适的时刻就是指相同的信号方向，这样不会阻碍振荡。
使得振荡可以持续。
（冲击响应中，振荡是衰减的，所以需要外部按同样的节拍给与能量）。
再看一下偶次频率的关系时，时域现象。
方波给，那么3kHz带通滤波器就是偶次关系。
方波给，5KHz带通滤波器就是偶次关系。
可以看到，偶次关系时，正弦波上升时，方波给下降沿。
正弦波下降时，方波给上升沿。
正是在阻碍振荡，信号幅度衰减很多。
所以当在方波后面设置1 2 3 4 5 6 7各次谐波的带通滤波器时，只有1 3 5 7这些奇次滤波器的输出最大。
划重点：方波的节拍跟滤波器合拍时，才能使滤波器持续输出正弦波。
方波傅立叶合成实验总结第2篇注意：带通滤波器的带宽，影响冲击响应衰减振荡的速度，带宽窄则衰减振荡的时间长。
在方波的激励下，更容易输出近似等幅的振荡。
当滤波器的增益调试不当时，就变成振荡器。
傅里叶变换实验报告
一、首先将遥感图像从空间域转换到频率域，把RGB彩色图像转成一系列不同频率的二维正弦波傅里叶图像；
二、然后，在频率域对傅里叶图像进行滤波、掩膜等各种编辑，减少或消除部分高频成份或低频成份；
三、最后，再把频率域的傅里叶图像变换到RGB彩色空间域，得到经过处理的彩色图像，傅里叶变换主要用于消除周期性噪声。
操作步骤：
打开傅里叶变换图像——滤波——保存傅里叶处理图像——傅里叶逆变换
把输入的空间域彩色图像转换成频率域傅里叶图像
如：图一
图一
输入图像表示对1~7波段都处理
打开fourier transform edior 输入处理图像，再打开的图像中只能输入
处理一个波段
选择波段输入显示，低通滤波：ideal 80 增益1，高通：Hanning 200 增益1
傅里叶图像中有分散分布的亮点，应用圆形掩膜可以去除。
首先应用鼠标查询亮点分布坐标，然后启动圆形掩膜功能，设置相应的参数据处理。
低通滤波，去除地物噪声，斑点等，若50不适合，Edit-undo可撤销重做，直到得到合适的半径，点Eile-save ａｓ保存
条带处理后
去条带等，还可在ｍａｓｋ――ｗｅｄｇｅｍａｓｋ中设置该楔形的角度及偏角，每个波段都逐一进行条带、噪音等处理后进行各波段融合
去噪之后融合结果对比。
⼤学物理仿真实验傅⾥叶光学⼤学物理仿真实验——傅⾥叶光学实验实验报告姓名：班级：学号：实验名称傅⾥叶光学实验⼀、实验⽬的1．学会利⽤光学元件观察傅⽴叶光学现象。
2．掌握傅⽴叶光学变换的原理，加深对傅⽴叶光学中的⼀些基本概念和基本理论的理解，如空间频率、空间频谱、空间滤波和卷积等。
⼆、实验所⽤仪器及使⽤⽅法防震实验台，He-Ne激光器，扩束系统（包括显微物镜，针孔（30µm），⽔平移动调整器)，全反射镜，透镜及架（f=+150mm，f=+100mm），50线/mm光栅滤波器，⽩屏三、实验原理平⾯波Ee(x,y)⼊射到p平⾯（透过率为）在p平⾯后Z=0处的光场分布为：E(x,y)= Ee(x,y)图根据惠更斯原理（Huygens’ Principle）,在p平⾯后任意⼀个平⾯p’处光场的分布可看成p平⾯上每⼀个点发出的球⾯波的组合，也就是基尔霍夫衍射积分（Kirchhoff’s diffraction integral）。
(1)这⾥：＝球⾯波波长；n＝p平⾯（x,y）的法线⽮量；K＝（波数）是位相和振幅因⼦；cos(n,r)是倾斜因⼦；在⼀般的观察成像系统中，cos(n,r)1。
r=Z+，分母项中r z；（1）式可⽤菲涅尔衍射积分表⽰：（菲涅尔近似 Fresnel approximation）(2)当z更⼤时，即z>>时，公式（2）进⼀步简化为夫琅和费衍射积分：（Fraunhofer Approximation）这⾥：位相弯曲因⼦。
如果⽤空间频率做为新的坐标有：，若傅⽴叶变换为(4)(3)式的傅⽴叶变换表⽰如下：E(x’,y’,z)＝F[E(x,y)]＝c图2 空间频率和光线衍射⾓的关系tg＝＝，tg＝＝＝，＝可见空间频率越⾼对应的衍射⾓也越⼤，当z越⼤时，衍射频谱也展的越宽；由于感光⽚和⼈眼等都只能记录光的强度（也叫做功率谱），所以位相弯曲因⼦(5)理论上可以证明，如果在焦距为f的汇聚透镜的前焦⾯上放⼀振幅透过率为g(x,y)的图象作为物，并⽤波长为的单⾊平⾯波垂直照明图象，则在透镜后焦⾯上的复振幅分布就是g(x,y)的傅⽴叶变换，其中空间频率，与坐标，的关系为：，。
一、实验目的1. 理解傅立叶变换的基本原理和数学公式；2. 掌握傅立叶变换的快速算法（FFT）；3. 熟悉傅立叶变换在图像处理、信号分析等领域的应用；4. 通过实验验证傅立叶变换的原理和效果。
二、实验原理傅立叶变换是一种重要的数学工具，用于将信号分解为其组成频率成分。
对于连续信号，使用连续傅立叶变换（CFT）；对于离散信号，使用离散傅立叶变换（DFT）。
快速傅立叶变换（FFT）是DFT的一种高效算法，通过分治法将DFT的运算次数从O(N^2)降低到O(NlogN)。
傅立叶变换的数学公式如下：C(n) = (1/N) ∫[f(t) e^(-jωnt)]dt (CFT)C(k) = (1/N) Σ[f(n) e^(-j2πkn/N)] (DFT)其中，f(t)为原始信号，C(n)为傅立叶变换后的频谱，ωn为n点的频率，N为采样点数。
三、实验内容1. 实验环境：MATLAB软件2. 实验步骤：（1）生成一个简单的连续信号，如正弦波、方波等；（2）对连续信号进行采样，得到离散信号；（3）对离散信号进行傅立叶变换，得到频谱；（4）观察频谱，分析信号的频率成分；（5）对频谱进行滤波，提取信号的主要频率成分；（6）对滤波后的频谱进行逆傅立叶变换，得到重构信号；（7）比较重构信号与原始信号，分析傅立叶变换的效果。
四、实验结果与分析1. 生成正弦波信号，进行傅立叶变换，观察频谱，发现频谱只有一个峰值，对应于正弦波的频率；2. 对正弦波信号进行采样，得到离散信号，进行傅立叶变换，观察频谱，发现频谱只有一个峰值，对应于正弦波的频率；3. 对频谱进行滤波，提取信号的主要频率成分，发现滤波后的频谱只有一个峰值，与原始信号的频率一致；4. 对滤波后的频谱进行逆傅立叶变换，得到重构信号，观察重构信号与原始信号，发现两者基本一致，说明傅立叶变换可以有效地对信号进行分解和重构。
五、实验总结通过本次实验，我们掌握了傅立叶变换的基本原理和数学公式，熟悉了FFT算法，了解了傅立叶变换在图像处理、信号分析等领域的应用。
