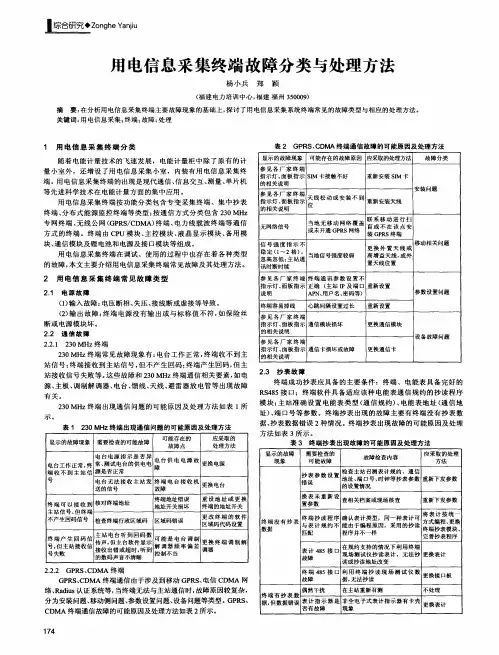

用电信息采集系统常见故障分析及管控

ｚ。ｎｇｈｅ　Ｙａｎｊｉｕ　

用电信息采集终端故障分类与处理方法　

杨小兵郑颖　

（福建电力培训中心，福建福州３５０００９）　

摘要：在分析用电信息采集终端主要故障现象的基础上，探讨了用电信息采集系统终端常见的故障类型与相应的处理方法。　

关键词：用电信息采集；终端；故障；处理　

１　用电信息采集终端分类　

随着电能计量技术的飞速发展，电能计量柜中除了原有的计　

量小室外，还增设了用电信息采集小室，内装有用电信息采集终　

端。用电信息采集终端的出现是现代通信、信息交互、测量、单片机　

等先进科学技术在电能计量方面的集中应用。　

用电信息采集终端按功能分类包含专变采集终端、集中抄表　

终端、分布式能源监控终端等类型；按通信方式分类包含２３０　ＭＨｚ　

专网终端、无线公网（ＧＰＲｓ／ＣＤＭＡ）终端、电力线载波终端等通信　

方式的终端。终端由ＣＰＵ模块、主控模块、液晶显示模块、备用模　

块、通信模块及锂电池和电源及接口模块等组成。　

用电信息采集终端在调试、使用的过程中也存在着各种类型　

的故障，本文主要介绍用电信息采集终端常见故障及其处理方法。　

２用电信息采集终端常见故障类型　

２．１　电源故障　（１）输入故障：电压断相、失压、接线断或虚接等导致。　

（２）输出故障：终端电源没有输出或与标称值不符，如保险丝　

断或电源模块坏。　

２．２通信故障　

２．２．１　２３０ＭＨｚ终端　２３０　ＭＨｚ终端常见故障现象有：电台工作正常，终端收不到主　

站信号；终端接收到主站信号，但不产生回码；终端产生回码，但主　

站接收信号失败等。这些故障和２３０　ＭＨｚ终端通信相关要素，如电　

源、主板、调制解调器、电台、馈线、天线、避雷器放电管等出现故障　

有关。　

２３０　ＭＨｚ终端出现通信问题的可能原因及处理方法如表１所　

不。　表１　２３０　ＭＨｚ终端出现通信问题的可能原因及处理方法　

可能存在的　应采取的　显示的故障现象　需要检查的可能故障　故障点　处理方法　

电台电源指示是否异　电台工作正常，终　常、测试电台的供电电　电台供电电源故　更换电源　端收不到主站信　源是否正常　障　

用电信息采集系统电能计量数据异常的原因

电能计量数据异常可能有很多原因，主要包括硬件故障、软件故障、操作不当、外部干扰等。下面将详细介绍这些可能的原因。

一、硬件故障

1. 电能表故障：电能表在长期工作过程中，可能出现零漂、误差变大等问题，导致电能计量数据异常。电能表内部元器件损坏或老化也会导致数据异常。

2. 采集设备故障：数据采集设备如采集终端、通信模块等，如果出现硬件故障，也会导致数据异常。

3. 电缆故障：使用的电缆可能出现断裂、短路等问题，导致信号传输异常，从而引起计量数据异常。

二、软件故障

1. 程序漏洞：采集系统的软件存在程序漏洞，导致数据采集出现错误，从而引起数据异常。

2. 数据处理错误：在数据处理的过程中，可能出现算法错误、数据存储错误等问题，导致计量数据异常。

3. 数据采集设备驱动问题：采集设备的驱动程序出现问题，也会导致数据异常。

三、操作不当

1. 安装错误：采集设备或电能表的安装位置、安装方式错误，导致数据采集不准确，从而引起数据异常。

2. 参数设置错误：采集系统参数设置错误，导致数据采集不准确，从而引起数据异常。

四、外部干扰

1. 电磁干扰：外部电磁场干扰采集设备或电能表，导致计量数据异常。

2. 通信干扰：通信信号受到干扰，导致数据采集和传输异常，引起数据异常。

电能计量数据异常的原因多种多样，可能来源于硬件故障、软件故障、操作不当和外部干扰等多方面因素。为了确保数据的准确性和可靠性，需要对采集系统进行定期的检查和维护，及时发现并排除故障，保障计量数据的准确性和可靠性。

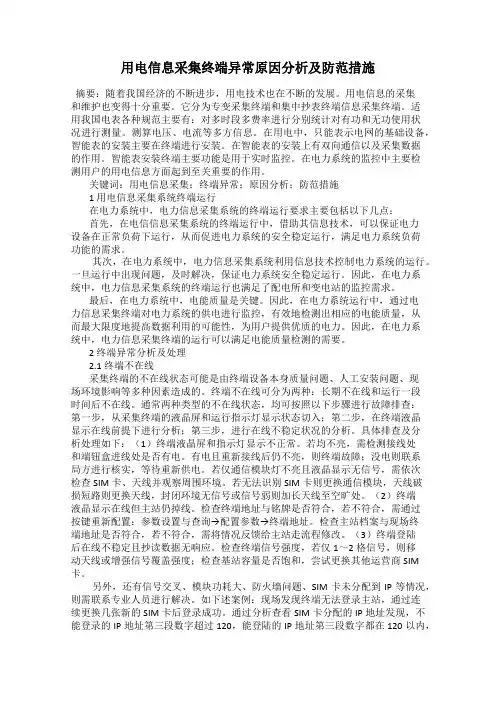

用电信息采集终端异常原因分析及防范措施

摘要：随着我国经济的不断进步，用电技术也在不断的发展。用电信息的采集和维护也变得十分重要。它分为专变采集终端和集中抄表终端信息采集终端。适用我国电表各种规范主要有：对多时段多费率进行分别统计对有功和无功使用状况进行测量。测算电压、电流等多方信息。在用电中，只能表示电网的基础设备，智能表的安装主要在终端进行安装。在智能表的安装上有双向通信以及采集数据的作用。智能表安装终端主要功能是用于实时监控。在电力系统的监控中主要检测用户的用电信息方面起到至关重要的作用。

关键词：用电信息采集；终端异常；原因分析；防范措施

1 用电信息采集系统终端运行

在电力系统中，电力信息采集系统的终端运行要求主要包括以下几点：

首先，在电信信息采集系统的终端运行中，借助其信息技术，可以保证电力设备在正常负荷下运行，从而促进电力系统的安全稳定运行，满足电力系统负荷功能的需求。

其次，在电力系统中，电力信息采集系统利用信息技术控制电力系统的运行。一旦运行中出现问题，及时解决，保证电力系统安全稳定运行。因此，在电力系统中，电力信息采集系统的终端运行也满足了配电所和变电站的监控需求。

最后，在电力系统中，电能质量是关键。因此，在电力系统运行中，通过电力信息采集终端对电力系统的供电进行监控，有效地检测出相应的电能质量，从而最大限度地提高数据利用的可能性，为用户提供优质的电力。因此，在电力系统中，电力信息采集终端的运行可以满足电能质量检测的需要。

2 终端异常分析及处理

2.1 终端不在线

采集终端的不在线状态可能是由终端设备本身质量问题、人工安装问题、现场环境影响等多种因素造成的。终端不在线可分为两种：长期不在线和运行一段时间后不在线。通常两种类型的不在线状态，均可按照以下步骤进行故障排查：第一步，从采集终端的液晶屏和运行指示灯显示状态切入；第二步，在终端液晶显示在线前提下进行分析；第三步，进行在线不稳定状况的分析。具体排查及分析处理如下：（1）终端液晶屏和指示灯显示不正常。若均不亮，需检测接线处和端钮盒进线处是否有电。有电且重新接线后仍不亮，则终端故障；没电则联系局方进行核实，等待重新供电。若仅通信模块灯不亮且液晶显示无信号，需依次检查SIM卡、天线并观察周围环境。若无法识别SIM卡则更换通信模块，天线破损短路则更换天线，封闭环境无信号或信号弱则加长天线至空旷处。（2）终端液晶显示在线但主站仍掉线。检查终端地址与铭牌是否符合，若不符合，需通过按键重新配置：参数设置与查询→配置参数→终端地址。检查主站档案与现场终端地址是否符合，若不符合，需将情况反馈给主站走流程修改。（3）终端登陆后在线不稳定且抄读数据无响应。检查终端信号强度，若仅1～2格信号，则移动天线或增强信号覆盖强度；检查基站容量是否饱和，尝试更换其他运营商SIM卡。

电量采集系统及常见异常和故障处理

0 概述 福建省电力系统的关口电能表（用于电能量结算的电度表，

大多为智能型的，可以累计尖、峰、平、谷等分时间段计算的电 量，既有数据传输、 储存和人机见面等多种功能） 大多选用 0.2s 级的兰吉尔电能表， 它能保证即使是在低负荷情况下也能满足误 差要求。一般情况下，电力系统在发电公司的升压站安装 0.2s 级关口电能表，作为上 / 下网电量的交易核算用电能表，在电网 公司的输配电变电站安装 0.5 级（或 0.2 级）电能表作为参考电 能表，当发电公司关口电能表失电时，

用电网公司的输配电变电 站的关口电能表作为参考进行失电时丢失电量的追补计算。 福建 省电力系统的所有关口电能表都通过电量采集系统连接起来， 省 电网调度中心（以下简称“省调”） 和各地市级电网调度中心 （以 下简称“地调”） ，都可以通过电量采集系统查看所有关口电能 表的读数。 为了便于故障和异常的分析处理， 我先对电量采集系

统进行介绍，该系统图图见图 1。

图 1 电量采集系统连接图

1 电量采集系统的硬件和软件

1.1 硬件 硬件包括：电量采集系统数据采集器、关口电能表、关口电 能表的数据通讯防雷器、 电量采集系统的网络通讯防雷器和电话 通讯防雷器、 通讯交换机、 光电转换器、 光纤、网络线、 电话线、 网络安全防火墙等。

电量采集系统的“防雷器”主要是为了防止“强电”信号 流入通讯回路，损坏通讯回路中的“弱电”通讯设备。

电量采集系统数据采集器 （以下简称“采集器”） 是电量采 集系统的核心硬件。

采集器的前面板有液晶屏、操作按钮、备用电源指示灯、主 电源指示灯和运行指示灯。 通过操作按钮可以修改采集器里的参 数，查看采集器里的各种信息。 从电源指示灯的消灭情况可以知 道采集器由哪一个电源模块供电。 运行指示灯反映采集器的工作 状况，运行指示灯有规律的“频闪”，表示采集器工作正常，如 果运行指示灯“常亮”或者“熄灭”， 则表示采集器工作“不正 常”或者已经“死机”。
