1.首先你把颜色设置打开，在元件所在层的Type和Attributes两处填上颜色，这时一般元件编号就会出现，如果还没有，再把顶层丝印层Silkscreen top或底层丝印层Silkscreen bottom的这两项填上颜色。
2.要显示元件的值，先选择元件，特性，然后出现下面的页面，把最下面的那个选择为NEW，再点击下面的图标
3.对字体的修改
4.如果你想批量操作，就多选些元件后再点属性，按以上操作即可！
补充说明：
1>你先在空白处右击，选择元件，然后再选择所有的元件，属性，这样操作就可以了。
2>如果要批量性修改文字，先把其它的关掉，包括铺铜，只留要修改的文字层，在空白处右击，选择文字，然后再选择所有的文字，属性，就可以批量修改了。
（在PCB里的设置是这样的，如果你要导入后就可以自动显示，我没有试过，不知道PADS 有没有这个功能，如果有，可能要在做元件时设置）。
PADS常用设置方法PADS（提高集成电路设计效率平台）是一款集成电路设计软件，常用于电路原理图设计、PCB设计及电路仿真等领域。
PADS具有强大的功能和丰富的工具，通过合理的设置方法可以提高工作效率。
以下是PADS常用的设置方法，以帮助用户更好地使用该软件：1.创建新工程：- 打开PADS软件，选择"File" -> "New" -> "Project"，填写工程名称和存储路径，点击"OK"创建新工程。
2.设置工作环境：- 进入"Settings"菜单，选择"User Preferences"，可以设置软件的外观和行为。
例如，可以调整颜色主题、字体大小、框架样式等，以适应个人使用习惯。
3.设置器件库：- 在PADS中，我们需要使用器件库来选择和布局元件。
点击"Library" -> "Add/Remove Libraries"，选择需要的库文件。
建议将常用的器件库添加到列表中，以保证日常设计的高效性。
4.绘制原理图：5.添加元件：- 点击"Library" -> "Place Part"，在弹出的对话框中选择需要添加的元件。
单击绘图区域，即可将元件添加到设计中。
可以使用框来快速找到需要的元件。
6.连线和电源接地：- 在PADS中，可以使用"Wire"工具进行连线。
双击元件引脚，PADS会自动连线。
如果需要引导线路，可以使用"Junction"工具添加交叉点。
- 在电路中设置电源和地引线非常重要。
选择"Parts" -> "Power Symbol"，添加电源引脚。
然后使用"Wire"工具将引脚与器件连接。
2017-10-09Jackie Long在日常工作生活中，我们经常会对自己周边的环境做适当的调整，以符合个人的偏好或习惯，进而达到提高工作效率与生活品质的目的，比如对住房内的家具位置进行重装布置、将PADS 2005升级到PADS 9.x、把手机的界面换成另外一种风格等等，这些对于环境的调整活动也相应地存在于PCB设计开始前或过程中，我们在本书统称为系统配置。
初学者经常遇到的很多问题系统配置有关，比如，为什么走线无论设置线宽多大，显示出来的走线还是很细的线？我不习惯公制（mm），如何切换成英制设计单位（mil或inch）？为什么画出来的铜片是网格状而不是实心的？如何把插件过孔的铜铺成十字形的花孔？如何走弧状的蛇形线？其实这些问题都会涉及到系统参数的配置，因此，熟练地进行系统参数的配置，一方面能适应不同设计者的工作习惯，特别是从其它平台（如Protel/AD、Allegro等）转移过来的设计师，从而大幅度提高工作效率，另一方面也能够宏观分析设计过程中所出现的问题并进行准确判断，继而确保整板设计最终的正确性与有效性。
当然，初学者不可能通读本文一遍就能完全理解其中所有参数与说明，也没有必要这么做，学与用结合起来才能真正地领会。
本节的目的在于详细阐述各项系统参数的来龙去脉，让读者不仅知道如何在PCB设计工作中进行操作，对系统配置选项有一定的感性认识，更会试图让读者理解为什么这么做。
在以后的学习与工作中遇到问题时，可以将该部分当作参考手册进行查阅，相信这样的学习效率会更高。
PADS 中系统配置主要分为选项参数（Optins）与自定义环境（Custom）两项，本章将分别对其进行详细地阐述，然后对PCB设计的一些基础理论做简要的阐述，毕竟PADS Layout只是工具，了解PCB设计背后的原理才是关键。

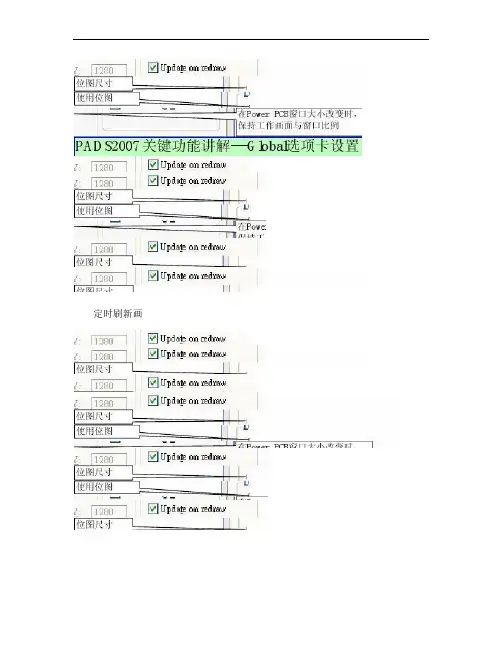

5.1 选项参数在PADS Layout中，执行【Tool】→【Options...】即可弹出如下图所示的选项参数（Options）对话框。
定时刷新画
Add Net Decal Label& Add New Label對話框中的默認線寬,高度都是源於這里設置(此設置只針對隨后的元件標識符有效,對以前已添加的不起作用
注:如果要改變已經存在形狀的線寬,只能通過Query/Modify Net對話框進行設置
过孔栅格
扇出栅格
PADS2007 关键功能讲解---Split/Mixed Plane选项卡设置仅仅存储混合/分割层上多边形轮廓，而不是将整个铜皮上的数据保存，这样得到的存储文件会很小，且读取文件的速度也很快存储混合/分割层所有数存储设计文件时是否弹出提示对话框对混合/分割层铺铜时，会有比较尖锐的拐角，该选项用来指定对拐角使用什么程度的圆滑半径，其值越大，则圆滑度越高，其值为0时，表示不对拐角进行圆滑自动移走孤立的铜皮，该选项在 thermals选项中有出现，只要对其中任何一个过行设定，则另外一个也会做相应的设定只显示混合/分割层多边形轮廓，这样刷新速度比较快显示混合/分割层多边形外框，花孔连接线显示混合/分割层所有数对混合/分割层进行分割时，我们需要知道各部分的间距，该选项就是用来设置间距的，其默认值为板与走线之间的安全距离若混合/分割层上花孔到铜皮的连线违反了安全间距设计规则时，自动移走花孔连接线当信号线与混合/分割层有连接时，自动使鼠线看不见自动更新花孔指示的可见性自动移走末使用的焊盘对花孔和反焊盘使用设计规则
PADS2007 关键功能讲解---Die Component选项卡设置。
B.1 总体设置(GLOBAL Settings)C 打开或关闭设计画面补充格式显示模式。
D 打开或关闭当前层高优先显示权。
DO 打开或关闭通孔显示模式。
DOE 设置暂停走线方式以测试点、过孔或没有过孔为结束方式。
I 进行数据库完整性测试。
IL<n> 改变当前层，如L2，则当前层为第二层。
N<s> 使某一网络高亮，如NVCC。
N- 逐一取消N<s>所点亮的网络。
N 取消全部高亮的网络。
O<r> 将焊盘或走线以外框的形式显示。
PO 将灌铜只显示外框。
Q 打开快速测量器，从当前位置开始测量。
QL 对点亮的网络、管脚对走线和某一选择范围进行快速测量其长度。
R<n> 设置最小显示线宽，小于此值的线则只显示其中心线，例如R30。
RV 保持建立重复性使用电路模式。
RVSPD 显示生成混合分割层的数据。
SPI 显示热焊盘标示符号“X”在其热焊盘上。
SPO 显示混合分割层的外框。
T 设置设计画面为透明显示模式。
X 打开或关闭文字外框显示。
W<n> 改变线宽，例如W<10>。
B.2 栅格(Grids)G<x>{<y>} 过孔和设计栅格设置。
例如G 25，G 8.3 或G 16-2/3，G25 25。
GD<x>{<y>} 显示栅格设置。
例如GD 8-1/3，GD 25 25。
GP 显示或关闭极性栅格。
GP r a 移动到一个指定的极点坐标点。
GP r aGPR r 在一个角度a 条件下，移动到一个半径为r 的点处。
GPA a 在半径r 一定的条件下，按指定的角度a 移动。
GPRA da 在半径r 一定的条件下，按当前的角度da 进行移动。
GPRR dr 在角度a 一定的条件下，按当前的半径dr 进行移动。
GR<xx> 设置设计栅格，如GR 8-1/3，GR 25 25，G 25。
