查看文章Protel Dxp批量修改Ctrl + H2007-12-12 17:27Protel Dxp有非常强大的批量操作功能，即具有批量自动元件标注、批量修改元件封装、批量修改布线、焊盘和字符大小等功能。
1. 批量自动标注元件标号在原理图设计完成后，如果要重新标注元件，可以单击主菜单Tools>>anno-tate、打开annotate对话框，如图1所示。
在左边的Schematic AnnotationConfiguration中，先给出标注原则和需要进行标注的原理图。
选择标注原则，有四项．先上后右，先下后右，先右后上，先右后下，选择一项即可。
接着设定需要标注的原理图，在右边的Proposed Change List中，单击下边的Reset Designators 按钮，在弹出的Design Explorer Information中，单击Ok；再单击Update Changes List按钮，在弹出的Design Explorer Information 中，单击Ok：最后单击Accept Changes按钮，弹出Engineering Change Order对话框，如图2所示。
在弹出的Engineering Change Order对话框中，单击Validate Changes按钮检查改变是否有效，当Check项全部为"√"后，再单击Execute changes按钮，最后单击Close．这时所有的标注都已按设置更改了。
2.批量修改元件封装如果要批量修改所有同类元件封装，在原理图编辑器中，把鼠标放在要批量修改的元件上，右击鼠标，弹出图3的对话框。
在弹出的对话框上选择Find SimilarObjects，出现如图4的对话框。
在ObjectSpecific选项中，Library Reference显示要修改的是电容类，右边的any改为same，单击Ok．所有电容以高亮度标注。

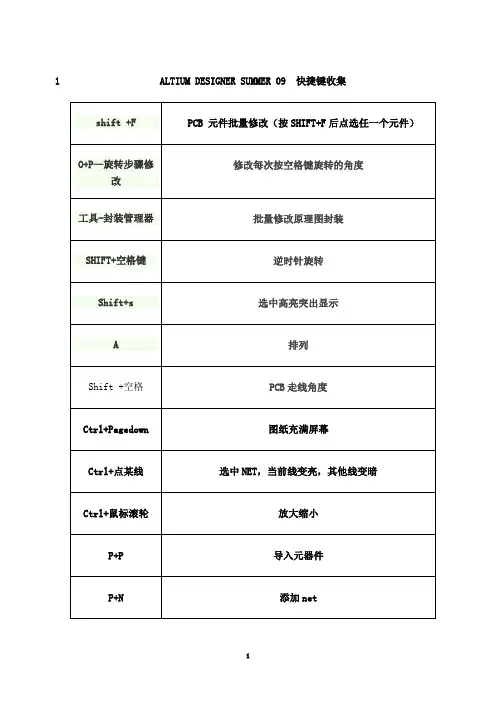

ALTIUM DESIGNER SUMMER 09 快捷键收集1
2
信号线总线画法:shift+选中多个网络---菜单栏放置—interactive 3
Multi-Routing ---拖中网络可同时画多条走线
4
T+D+R DRC检测 shift+G 显示已走线长度 shift+W 选择设定好的线5
宽
6
Shift+空格——走线拐弯方式数字2——不换层添加过孔符号 * ——7
换层添加过孔数字3—切换设定的小中大线宽
8
在PCB板开槽方法：在任意一个PCB层上画出需要挖槽孔的形状，然后选择
9
10
这个形状的所有线条（线条可用Keep-Out层或Mechanical 1层），选择工具—11
—转——Create Board Cutout from Selected Primitives.这样就完成了一个12
真正的挖孔开槽操作，如果线条画在Keep-Out层，覆铜后槽孔边上没有铜。
要13
想槽孔边上有铜则使用Mechanical 1层
14
15
PCB设置测试点方法：放置任意一过孔—孔径设为0——始末层设置同一层—16
—点选测试点底部或顶部——设置网络——设置完成。
Orcad 中怎样快速改封装
Orcad 中怎样将相同零件的封装一次性全部改好呀?
1)先点击红箭头所指示，再进入蓝箭头所指菜单，此主题相关图片如下：
点击PARTS后
再点击上图OK后进如下图片，
2)选中要更改封装的元器件封装，如下图：
再进如Edit菜单下的Properties…..图片如下：
进如后如下图:
会把刚所选零件转到另一个编辑窗口.
3)在把如下图圈住滑动条拖到最后,见下图:
上图可看见最后一列显示是PCB Footprint,
更改PCB Footprint下的一个封装，见下图:
再把更改为SOT23的复制后，选中PCB Footprint整列后如下图：
再按箭头所指的Paste后显示如下图:
这样就全部把原来封装SOT-23的改为SOT23了。
最后点击OK保存。
这个短信有N个目的:
一、继续巩固关系。
二、看你手机丢没丢。
三、打发时间。
四、提醒你我的存在。
五、告诉你新的中央班子已经定了,常委没咱俩。
六、说明我很在乎你。
七、送你很有技术含量的话:天气凉了,窝里多垫点草。
八、现在,这一刻我十分想你。
九、证明一下中国移动铁塔还没被美国炸掉。
十、骚扰一下你。
十一、告诉你我是小康户为了你不在乎这一毛钱。
十二、想证明发短信比邮信快。
十三、提前祝你元旦快乐!来年好运！。
Protel中掌握批量修改元件方法是必须的，在原理图中及PCB中修改的方法一样。
1.点击选中其中任意一个要修改的元件。
2.右键点击该元件---Find Similar Objects 此时跳到筛选页面，看看你要改动的所有元件是不是有共同的地方而异于其它元件，比如名称，封装，管脚。
相同的就把那个“Any”改为“same”，一般改一处即可。
Apply是预览你筛选的结果，被选中的元件都变亮。
如果有其它元件也被选中了，重新筛选，全部选上要修改的元件后，点击OK。
3.此时回到了原理图页面，看到选中的元件都变亮了。
点击“Inspect”（在页面的下部）。
出现修改页面。
4.把要修改的参数修改即可。
（修改封装要自己输入封装名称，没有选择）5.关闭修改页面。
点击原理图页面右下角的“Clear”，完成。
下面以修改原理图中的瓷片电容封装和将PCB图中的整体2mm焊盘改为1.8mm为例，解说批量修改的方法。
例一例二Protel中掌握批量修改元件方法是必须的，在原理图中及PCB中修改的方法一样。
1.点击选中其中任意一个要修改的元件。
2.右键点击该元件---Find Similar Objects 此时跳到筛选页面，看看你要改动的所有元件是不是有共同的地方而异于其它元件，比如名称，封装，管脚。
相同的就把那个“Any”改为“same”，一般改一处即可。
Apply是预览你筛选的结果，被选中的元件都变亮。
如果有其它元件也被选中了，重新筛选，全部选上要修改的元件后，点击OK。
3.此时回到了原理图页面，看到选中的元件都变亮了。
点击“Inspect”（在页面的下部）。
出现修改页面。
4.把要修改的参数修改即可。
（修改封装要自己输入封装名称，没有选择）5.关闭修改页面。
点击原理图页面右下角的“Clear”，完成。
下面以修改原理图中的瓷片电容封装和将PCB图中的整体2mm焊盘改为1.8mm为例，解说批量修改的方法。
例一例二Protel中掌握批量修改元件方法是必须的，在原理图中及PCB中修改的方法一样。

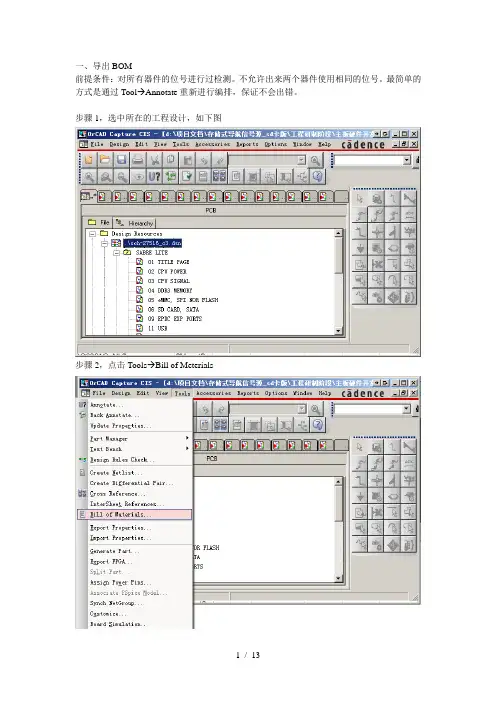

一、导出BOM前提条件：对所有器件的位号进行过检测。
