Protel 99 se中何批量修改元件的封装

Protel 99SE 简明使用手册Protel 99SE内容简介Protel 99SE采用数据库的管理方式。

Protel 99SE软件沿袭了Protel以前版本方便易学的特点，内部界面与Protel 99大体相同，新增加了一些功能模块，功能更加强大。

新增的层堆栈管理功能，可以设计32个信号层，16个地电层，16个机械层。

新增的3D功能让您在加工印制版之前可以看到板的三维效果。

增强的打印功能，使您可以轻松修改打印设置控制打印结果。

Protel 99SE容易使用的特性还体现在“这是什么”帮助，按下右上角的小问号，然后输入你所要的信息，可以很快地看到特性的功能，然后用到设计中，按下状态栏末端的按钮，使用自然语言帮助顾问。

第一章Protel 99SE的安装Protel 99SE 设计平台软硬件配置要求：１硬件配置最低：CPU－Pentium II 233MHZ内存－32M硬盘－300M显示器－15〃显示分辩率－1024×768建议配置：CPU－Pentium II 300 以上内存－128M硬盘－6G以上显示器－17〃以上显示分辩率－1280×10242 操作系统Ｍicrosoft Windows NT 4.0 或以上版本（含中文版）。

Ｍicrosoft Windows 98/95 或以上版本（含中文版）。

Protel 99SE附件安装方法非常简单，只需双击光盘目录下的Install.exe即可。

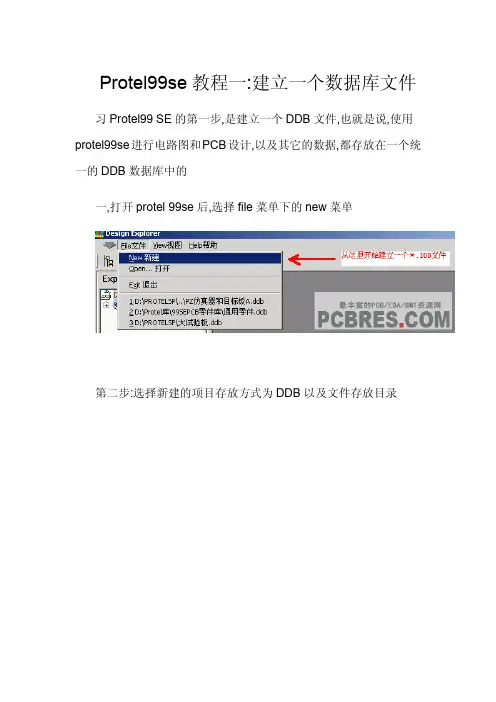

第二章如何进行原理图设计一、新建设计数据库文件在WINDOWS 95/98或NT界面下双击Protel 99SE 图标，点击File(文件)中new项，新建设计数据库。

新建设计文件，有两种方式：一种为MS Access Database方式，全部文件存储在单一的数据库中，同原来的99文件格式。

另一种为Windows File System方式，全部文件被直接保存在对话框底部指定的磁盘驱动器中的文件夹中，在资源管理器中可以直接看到所建立的原理图或PCB文件。

PROTEL99SE批量更换元件库（封装及元件）
一、如何批量替换、设定新封装。

1.找到需要更换的元件。

（该元件可以来自PROTEL常用库或者自定义库，但前提是库文
件及需要替换的库必须存在）
HiddenPin
：
HiddenFie!
FieldN rr*
2.选中需要更换的元
4.单击Gloal键打开扩展。

5.按下图所示，更换元件封装。

6.如果没有定义封装，按下图所示更改。

7.单击OK后，如下图所示。

8.单击YES,随便点击一个希望更改的元件，效果如下图。

二、如何批量更换元件。

1.先按照前面批量更换元件封装1\2\3\4步骤操作,然后：（该元件可以来自PROTEL常用
库或者自定义库，但前提是库文件及需要替换的库必须存在。

三极管NPN改PNP。

）
2.单击OK。

3.更换后效果如下：
4.欠贬的改法，（如非必要，慎用）三极管改成发光二极管了！。

PROTEL 99SE DXP 元件封装与制作2009-07-10 13:43零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

Protel 99se 批量处理元件
1)批量设置元件名
第1步：Tool/Annotate…
第二步：弹出对话框，选择“?Part”,表示所有未命名的元件
第三步：点击确定，可以对所有未命名的元件进行命名，防止手工命名出现重名现象。

2）取消所有元件命名
第一步：Tool/Annotate…
第二步：弹出对话框，选择“Reset Designators“
第三步：点击确定，完成
3）批量设置元件属性（以批量设置所有电阻的封装为例）
第一步：双击选择一个电阻，弹出对话框，在Footprint中输入“0805“
第二步：点击下角“Global“，展开对话框，在”Attributes To Match By“输入与这个电具有相同阻属性的属性名（例如在“Part Type”中输入“10”，表示对当前原理图中所有值为10的元件的属性进行批量修改），这里我们在“LibRef”中输入“RES2”，表示所有“Lib Ref”属性为“RES2“的元件进行批量修改
第三步：在“Copy Attributes”中输入要修改的属性，封装名“0805”
第四步：点击确定，弹出消息框，消息显示对当前原理图批量修改元件的个数。

Protel 99se操作指南1.1启动Protel99se一、启动方法1、双击桌面快捷方式图标，进入Protel99se。

2、执行“开始”→“程序”→Protel99se进入。

二、进入Protel99se主界面启动后，屏幕出现启动画面，几秒后，系统进入Protel99se主窗口，如图1-1所示。

执行菜单File→New可以建立一个新的设计数据库，屏幕弹出图1-2所示的对话框，在Database File New 框中可以输入新的数据库文件名，系统默认为“My Design.ddb”，点击“Browse…”可以修改文件的存储位置；单击Password选项卡可进行密码设置。

图1-1 Protel99se主窗口图1-2 创建新的设计数据库所有内容设置完毕，单击OK按钮进入设计数据库文件主窗口，如图1-3所示。

图1-3 设计数据库文件主窗口三、启动SCH99SE编辑器进入图1-3所示的界面后，双击Document图标确定文件存放位置，然后执行菜单File →New（或鼠标右击→New），屏幕弹出New Document对话框，如图1-4所示，可以在Document下建立新文档，图中选中新建原理图文件，即双击图标，新建一个原理图文件，如图1-5所示，系统默认原理图文件名为Sheet1，此时可以直接修改原理图文件名，图中改为AMD。

图1-4 新建文件对话框图1-5 新建原理图文件双击原理图文件图标，系统进入原理图编辑器。

（用相同的方法新建印制板等文件）。

印制板文件，印制板库文件，原理图库文件。

四、原理图编辑器图1-6所示为原理图编辑器，包括主菜单、主工具栏、设计管理器、工作窗口、状态栏等。

图1-6 原理图编辑器1.2绘制原理图一、新建原理图文件，打开原理图编辑器二、设置图纸尺寸与栅格尺寸1、图纸设置进入SCH99SE后，一般要先设置图纸参数。

图纸尺寸是根据电路图的规模和复杂程度而定的，设置合适的图纸是设计好原理图的第一步，图纸尺寸设置方法如下。

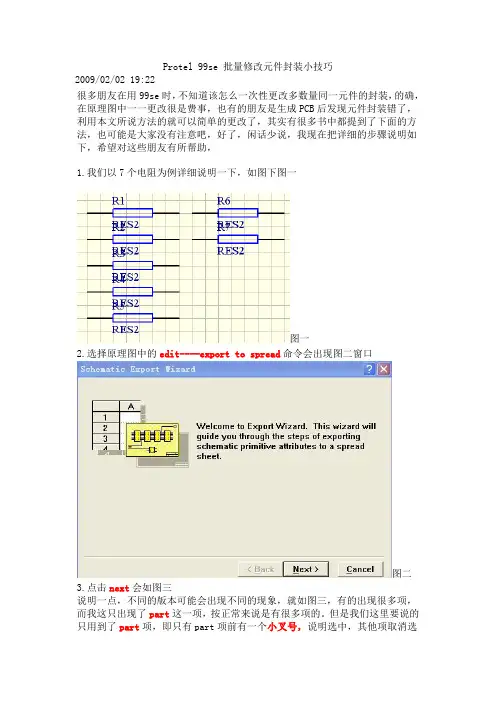

Protel 99se 批量修改元件封装小技巧
2009/02/02 19:22
很多朋友在用99se时，不知道该怎么一次性更改多数量同一元件的封装，的确，在原理图中一一更改很是费事，也有的朋友是生成PCB后发现元件封装错了，利用本文所说方法的就可以简单的更改了，其实有很多书中都提到了下面的方法，也可能是大家没有注意吧，好了，闲话少说，我现在把详细的步骤说明如下，希望对这些朋友有所帮助，
1.我们以7个电阻为例详细说明一下，如图下图一
图一
2.选择原理图中的edit----export to spread命令会出现图二窗口
图二3.点击next会如图三
说明一点，不同的版本可能会出现不同的现象，就如图三，有的出现很多项，而我这只出现了part这一项，按正常来说是有很多项的。

但是我们这里要说的只用到了part项，即只有part项前有一个小叉号，说明选中，其他项取消选
中状态。

点击All off可全部取消选中
图三4.点击下一步如图四
该图右半部分为全部取消选中状态，选中其中三相，如图五
图四5，
图五
6.点击下一步如图六
图六
7.点击完成，将会产生一个以.xls为后缀的文件，即excel文件。

如图七
图七
8.现在大家可以填写完一个电阻的封装，如AXIAL0.4,然后就是利用你的excel
知识复制黏贴就可以了，弄完之后，然后在该文件中的file中找到updata，点击一下，如图八
图八。

protel/altium designer中怎样批量修改元件封装？刚画好的原理图，分6张，元件很多，元件的封装列表已经有了，此刻的所有元件都没有指定封装，请问怎样批量指定元件的封装？能不克不及自己输入元件的标号，然后给这些个元件指定1个相同的封装？---> export to spread 天生所有元件的列表,这样你直接改表中的封装，并将option--> preference 中的protection选框对号去掉，然后再更新一下原理图,操作是file --> update,这样就能够批量修改封装了。

Protel Dxp有非常强大的批量操作功能，即具有批量不用人力元件标注、批量修改元件封装、批量修改布线、焊盘和字符巨细等功能。

1. 批protel dxp软件下载量不用人力标注元件标号在原理图预设完成后，如果要重新标注元件，可以单击主菜单Tools>>anno-tate、打开annotate对话框，如图1所示。

在左边的Schematic AnnotationConfiguration中，先给出标注原则和需要举行标注的原理图。

选择标注原则，有四项．先上后右，先下后右，先右后上，先右后下，选择一项即可。

接着设定需要标注的原理图，在右面的Proposed Change List中，单击下边的Reset Designators按键，在弹出的Design Explorer Information中，单击Ok；再单击Update Changes List按键，在弹出的Design Explorer Information中，单击Ok：最后单击Accept Changes按键，弹出Engineering Change Order对话框，如图2所示。

在弹出的Engineering Change Order对话框中，单击Validate Changes按键检查改变是不是有效，当Check项全数为"√"后，再单击Execute changes按键，最后单击Close．这时所有的标注dxp 原理图生成pcb都已按设置更改了。

Protel 99SE介绍随着计算机技术的飞速发展，集成电路被广泛应用，电路越来越复杂，集成度越来越高，加之新型元件层出不穷，使得越来越多的工作已经无法用手工来完成，因此计算机辅助电路板设计已经成为电路板设计制作的必然趋势。

Protel 99SE具有丰富的设计功能，能进行原理图的设计、印制电路板的设计、PCB板的设计等功能，现对其进行介绍：Protel 99SE采用数据库的管理方式。

Protel 99SE软件沿袭了Protel以前版本方便易学的特点，内部界面与Protel 99大体相同，新增加了一些功能模块，功能更加强大。

新增的层堆栈管理功能，可以设计32个信号层，16个地电层，16个机械层。

新增的3D功能让您在加工印制版之前可以看到板的三维效果。

增强的打印功能，使您可以轻松修改打印设置控制打印结果。

Protel 99SE容易使用的特性还体现在“这是什么”帮助，按下右上角的小问号，然后输入你所要的信息，可以很快地看到特性的功能，然后用到设计中，按下状态栏末端的按钮，使用自然语言帮助顾问。

Protel 99SE 设计平台软硬件配置要求：硬件配置最低：CPU－Pentium II 233MHZ内存－32M硬盘－300M显示器－15〃显示分辩率－1024⨯768建议配置：CPU－Pentium II 300 以上内存－128M硬盘－6G以上显示器－17〃以上显示分辩率－1280⨯1024操作系统Ｍicrosoft Windows NT 4.0 或以上版本（含中文版）。

Ｍicrosoft Windows 98/95 或以上版本（含中文版）Protel 99SE附件安装方法非常简单，只需双击光盘目录下的Install.exe即可。

Protel99SE使用与SCH编辑器介绍一、新建设计数据库文件在WINDOWS 95/98或NT界面下双击Protel 99SE 图标，点击File(文件)中new项，新建设计数据库。

Protel 99SE做PCB零件封装图文教程
1. 打开在前几课已经做过的PCB，选择那个我给大家提供的封装库，然后按着图选择编辑按纽就进入了PCB 封装编辑器
2.先把制式转换一下，改为公制
3. 新建一个PCB封装
4.之后会出现这个对话框，是一个傻瓜精灵，选择取消，因为我们要做一个完全属于自己的封装
5.注意：在做之前一定要把封装的起始位置定位成绝对中心，否者做好后的封装无法正常调用！
6.如果对默认的封装名不满意，就需要改一个自己喜欢的
3
7.这个是用来设置网格的标准，属于是个人喜好问题
8.这个就是执行上一步后的对话框
9.可以开始做封装了，注意哪些中文注释，核心问题就是焊盘的名称，但愿你还记得做SCH零件的重点>>
5
10.用这个功能可以知道我们做的封装的尺寸是不是精确的。
