断路器

断路器 一、断路器的工作原理： 1、短路保护：依靠断路器中的线圈产生的电磁效应，对电路的短路进行保护。磁效应的符号为半圆。 2、过载保护：依靠断路器中的双金属片的热效应，对电路的过载进行保护。热效应的符号为半矩形。 3、漏电保护：根据判定进出的电流来判断是否进行保护，国家规定漏电流不能大于30mA，否则会对人体造成伤害。 漏电保护器上的两个开关：①T是检测漏电保护线圈是否良好，电路接好后按下就会跳闸 ②另一个为复位开关

二、断路器的分类： 1、按灭弧介质的不同分类 (1)油断路器：指触头在变压器油（断路器油）中开断，利用变压器油（断路器油）作为灭弧介质的断路器。 (2)压缩空气断路器：以压缩空气作为灭弧介质和绝缘介质的断路器，弧所用的空气压力一般在1013～4052kPa (10～40atm)的范围内。 (3) SF6断路器：以SF6气体作为灭弧介质，或兼作绝缘介质的断路器。 (4)真空断路器：指触头在真空中开断，利用真空作为绝缘介质和灭弧介质的断路器，真空断路器需求的真空度在10-4 Pa以上。 另外还有磁吹断路器、固体产气断路器等类型。 2．按装设地点的不同分类 (1)户外式：是指具有防风、雨、雪、污秽、凝露、冰及浓霜等性能，适于安装在露天使用的高压开关设备。 (2)户内式：是指不具有防风、雨、雪、污秽、凝露、冰及浓霜等性能，适于安装在建筑物内使用的高压开关设备。 3．按断路器的总体结构和其对地的绝缘方式不同分类 (1)绝缘子支持型（又称绝缘子支柱式、支柱式）。这一类型断路器的结构特点是安置触头和灭弧室的容器（可以是金属筒也可以是绝缘筒）处于高电位，靠支持绝缘子对地绝缘，它可以用串联若干个开断元件和加高对地绝缘的方法组成更高电压等级的断路器。 (2)接地金属箱型（又称落地罐式、罐式）。其特点是触头和灭弧空装在接地金属箱中，导电回路由绝缘套管引入，对地绝缘由SF6气体承担。 4．按断路器在电力系统中工作位置的不同分类 (1)发电机断路器。它主要用来切断发电机母线的短路故障。发电机断路器主要有3种类型：少油型、压缩空气型和SF。型。少油型用于短路电流较小的回路，另两种断路器的开断能力很强。 (2)输电断路器。工作于35kV及以上的输电系统中的断路器，这类断路器要求能进行自动重合闸，而且由于系统稳窟的需要应有较短的开断时间和自动重合闸的无电流间隔时间(O～2s)。此外输电断路器还要求有切断近区故障和空载长线的能力，如果是作为联络用断路器则还需要考虑失步开断能力。 (3)配电断路器。工作于35kV以下的配电系统中，其额定电压为6～lOkV，额定电流为200～1250A，额定开断电流小，从保证供电的可靠性出发。这类断路器仍有自动重合闸要求，又因它对系统稳定的影响较小，自动重合闸的无电流间隔时间可以取得大些(0～5s)，对开断时间的要求也可适当放宽。 5．按SF6高压断路器的灭弧室结构特点分类单压式SF6断路器 (1)定开距型。定开距灭弧室的构造是两个固定的金属喷嘴保持不变的开距，动触桥与绝缘材料制成的压气室一起运动，当动触桥金属离开喷嘴时，压气室内的高压力气体经电弧、喷嘴向外排出。 (2)变开距型。 GA1621变开距就是灭弧室内的触头开距，随压气室向下运动而逐渐加长，绝缘喷嘴通常采用聚四氟乙烯材料， 6．按照断路器所用操作能源能量形式的不同分类操动机构 (1)手动机构：指用人力合闸的机构。 (2)直流电磁机构：指靠直流螺管电磁铁合闸的机构。 (3)弹簧机构：指用事先由人力或电动机储能的弹簧合闸的机构。 (4)液匪机构：指以高压油推动活塞实现合闸与分闸的机构。 (5)液压弹簧机构：指用碟簧作为贮能介质、液压油作为传动介质。 (6)气动机构：指以压缩空气推动活塞使断路器分、合闸的机构。 (7)电动操动机构：用电子器件控制的电动机去直接操作断路器操动杆。

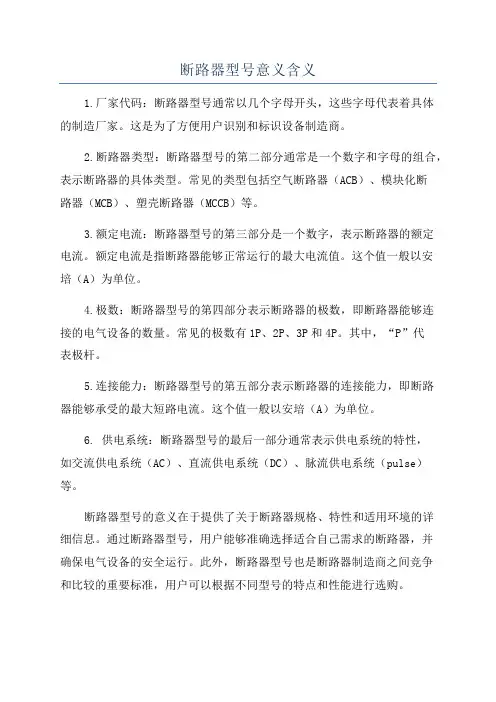

三、空气开关与漏电保护器的区别 空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作用和保险丝一样。而漏电保护器是火线起作用，如果人接触火线，那么通过人体和大地构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体。 空气开关是防止线路短路或者超负荷用的。只要线路短路或者超负荷它就会跳闸，漏电了不会跳闸。而漏电保护器只有漏电的时候会跳闸。超负荷或者短路的时候它不会跳闸。俩个刚好相反。 (1)空气开关: 空气开关是控制电气回路的分合开关，若以空气为灭弧介质的称空气开关。一般以额定电流（负荷）选择，做为电气回路的总开关使用。 (2)漏电保护器： 当一个空气开关带有漏电保护功能时，称之为漏电保护开关。如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。 判定是否漏电的的原理依据是：流进和流出开关的电流必须相等，否则就判定为漏电。当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。不同的场合选用不同的漏电保护装置。 如果是用于人身安全保护为目的，则漏电电流小于30mA，视为安全，如大于30mA，则视为不安全，将产生保护动作。漏电保护的额定电流30mA的漏电保护器或保护开关，属于同敏度漏电保护器或保护开关。其生产保护动作时间还应在0.1秒以内。 但必须注意，通常的漏电保护开关或漏电保护器只适用于工频电源，对其它电源，如直流电源、高频电源是不适用的，千万不能乱用。 一般来说（在家庭或者酒店。。等），空气开关常用做总开关的，再从它分接到各个漏电开关，每个漏电开关分出去回路。 四、型号及含义 说明下：型号中的C是指照明保护，D是指电机保护 DZ47-63小型断路器主要参数及技术性能 按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。 1、按极数分： a.单极 b.二极 c.三极 d.四极 2、按断路器瞬时脱扣器的型式分： a.C型(5In ~10In)； b.D型(10In ~16In)。 3、机械电气寿命： a.电气寿命：不低于4000次； b.机械寿命：不低于10000次。 4、特性 (1)分断能力

(2)DZ47-63空气开关过电流脱扣器保护特性 (3)外形及安装尺寸 五、选型方法： 首先要知道所用的电源是多少，220还是380的，否则其他，然后几线的，单路、双路、三路还是四路，这决定断路器有几对触点。然后就是断路器输出端所有用电器的功率要知道，算出电流，然后根据电流查断路器电流，选择比所需电流大一档的断路器即可。最后就是功能选择，是否需要漏电保护，过热保护，欠电压保护等等。再一点就是品牌的选择，好的品牌质量，稳定性还是好的多。

六、安装方法： 断路器垂直正向安装或横向安装时，以断路器面板上铭牌的字或标识做参数，将断路器上方的接线端作为电源的进线端，又名电源端，将断路器下方的接线端作为负载的连接端，又名负载端，这种接线方式，称为上进线；反之将断路器上进线中的电源端当作负载端，负载端作为电源端来使用的接线方式，称下进线。 七、常见短路器的型号： 由于每个厂家生产的型号不同下面仅举一些例子 注： 1. 1配电用无代号，保护电机用以2表示 2. 0为无脱扣器 1为热脱扣器式 2为电磁脱扣器式 3为复式 3. 手柄直接操作无符号，电动机为P 转动手柄为Z 4. Y为一般型 G为最高型 S为四极型 J为较高型 C为经济型 1、正泰的型号及性能参数

2、德力西断路器型号及性能参数 (1)级数：单级两线（1P+N）、三级四线（3P+N） 短路脱扣特征：8~12In (2)主要技术参数： 单级两线：230 三级四线400 额定控制电源电压Us：交流230V，50Hz 额定电流In(A)：63、80、100 壳架等级额定电流Inm(A)：100 信号控制脱扣动作时间 信号控制脱扣延时时间(t)：0.5s≤t＜2s 信号控制脱扣瞬间时间(t)：t＜0.1s 额定短路分断能力Icu(A):6000 3、施耐德断路器的型号 对于照明电路选择空气开关 空气开关的额定电流应为电路工作电流的1.05∽1.1倍之间 对于控制电机的空气开关 空气开关的额定电流应为电路工作电流的1.5∽2.5倍之间

空气开关的型号 C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

工业使用的动力电路有DW和DZ型，常见的型号： 20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A) 家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号：

C16、 C25、C32、C40、C60、C80、C100、C120...(单位A) 例如：DZ10-100/330 Ie=60A ，其中DZ－－“自动”的反拼音，系列微型断路器，10－－设计序号（还有很多系列，基本都是厂家命名的），100－－是它的壳架等级，3－－表示极数即三相，3－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式），0－－有无辅助触头（0－－无辅助触头，2－－有辅助触头），Ie=60A－－额定电流。
